2021爱智先行者—（1）开箱点评
欢迎关注 『Python小白的项目实战』 系列，持续更新
2021爱智先行者—（1）开箱点评
2021爱智先行者—（2）零基础APP开发实例
1. 今日始相识
2021年11月6日，收到南京翼辉信息技术有限公司快递的 “Spirit 1 智能边缘计算机”。
白色包装盒正面印刷产品效果图，颇为精美。
右下方是产品型号 “Spirit 1”，相当简洁。
建议：（1）包装正面建议增加产品名称 “智能边缘计算机”，以免误认为是路由器；（2）建议增加 “EdgerOS” 标识。
包装盒侧面贴有不干胶印刷产品铭牌。
建议：产品铭牌建议重新设计，有不少小问题。
- 2.1 产品序列号直接印刷在产品铭牌，说明每张产品铭牌是单独打印的，推测与目前批量较小有关。建议将通用内容印刷在包装盒上，不干胶只要印刷规格型号、序列号和条码。
- 2.2 产品名称下方 “无线局域网” 有些不知所云，显然不是产品名称，是产品规格吗？即便是产品规格，也不宜这样表达。
- 2.4 “包括：…”，“更多信息…” 都不宜印刷在产品铭牌上，即使印刷也应该放到后面，字号缩小。
- 2.5 “要求：…” 也不必印刷在产品铭牌上，而且这句话写得不清不楚，连猜带蒙才基本理解厂家的意思。
- 2.6 “产品名称”、“制造商”、“地址” 等信息，这是产品铭牌的必要内容、主要内容，却放在铭牌下方不起眼的位置，写作一行，字体也很小。
- 2.7 “制造商：本产品由翼辉信息集团授权生产”，严格地说这里是有问题的。另外在包装盒背面又印有 “制造商：南京翼辉信息技术有限公司”，二者不一致。猜测该产品是 OEM 生产，即便如此制造商也是南京翼辉，只是生产厂是 OEM 厂家，标注不标注都没关系。
建议：包装盒偏紧，不方便取出，建议在上盖下沿切去一个抠耳。
2. 开箱晒靓照
产品外形、结构和尺寸都非常类似路由器，所以建议在型号 “Spirit 1” 后面加上 “边缘计算机”，以免误认。
先晒产品上方靓照，还没有安装天线。
正面上盖板半透明，可以看到内部线路板，显然是经过特意设计的。

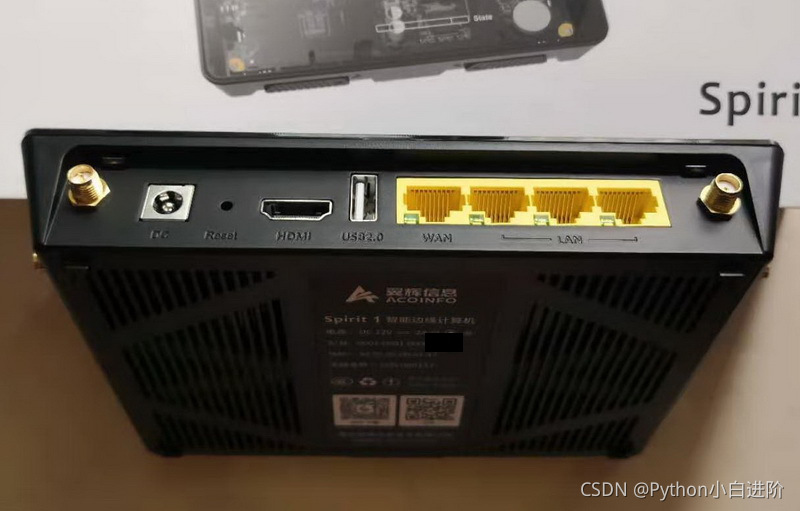

后侧面，主要布局天线座、电源、HDMI、USB、4网口。
看到后侧，突然闪过一个念头，难道…？先买个关子，后文再谈。

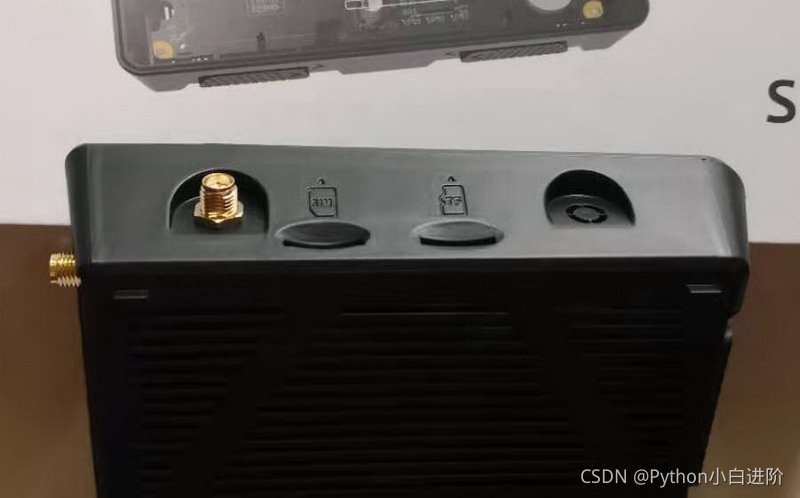

左侧面，布局天线座、SIM卡槽、TF卡槽。
卡槽没有设计卡盖，看起来也无法装卡盖，略有遗憾。
右侧面，布局天线座、散热孔、疑似预留天线开孔。

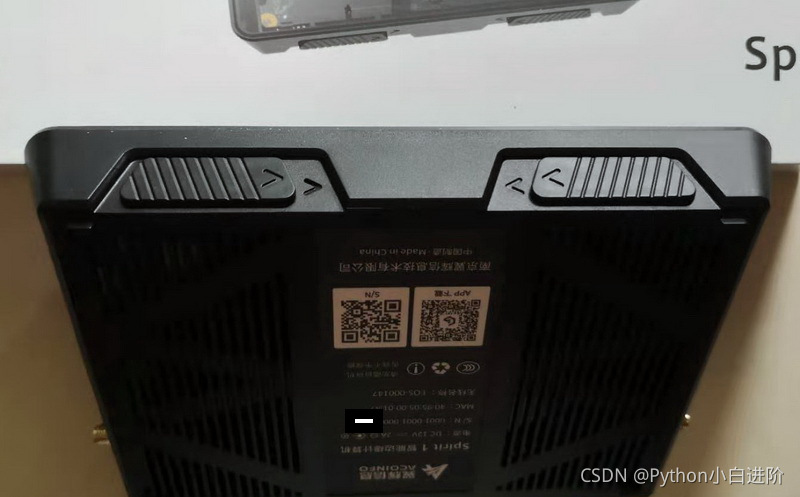

前侧面，两个大号的拨动开关。看不出与内部线路板的连接，推测为其它型号预留。

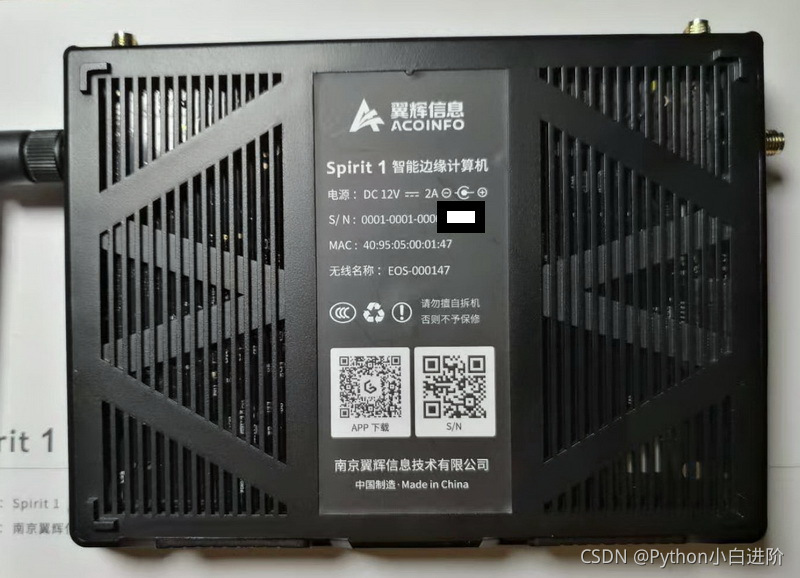

底座，大面积散热槽，中间贴有产品铭牌。产品铭牌印有 APP 下载二维码和序列号二维码，看来也是每张铭牌单独印刷的。 不干胶铭牌尺寸公差偏大，导致下方粘贴略有翘起，建议减小 0.5-1mm。
天线，1 根公头的 LoRa 天线，3 根母头的 WiFi 天线。
产品说明书中已经说明 LoRA 天线为公头，如果能在 LoRA 天线及天线座作个颜色标记会更好。
安装好天线，最后晒一下产品靓照：
3. 评说，为了改进
- 改进意见 1：HDMI 接口与 USB 接口间距设计不足。
前文说到，看到后侧，突然闪过一个念头…
—— HDMI 与 USB 接口的间距似乎有点小啊。

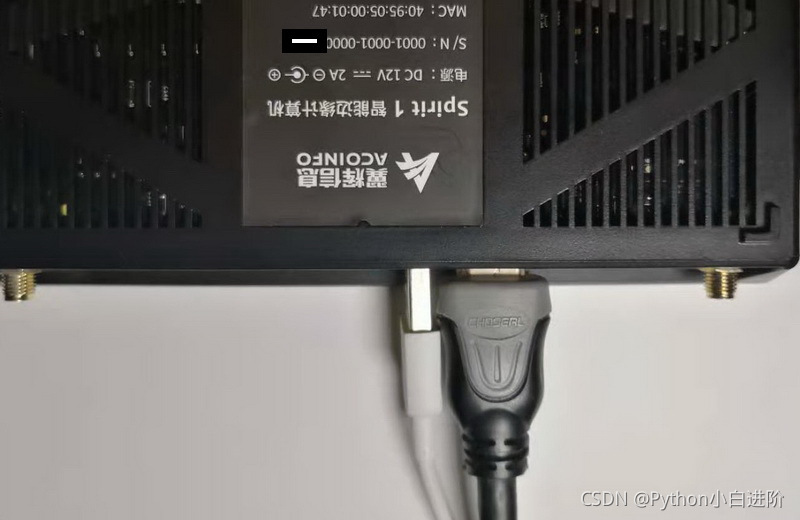

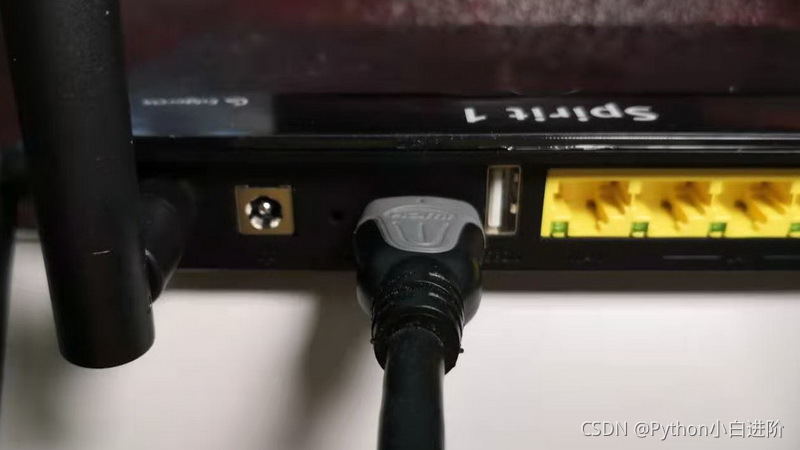

找来 HDMI 连接线和 USB 连线试一下，果然很着急——存在轻微干涉。
确实，挤一挤也能挤进去。也许是这根 HDMI 的屁股过于肥硕，换一根尺寸苗条的 HDMI 就不一定会干涉。但是，换个角度来考虑，此处空间足够，间距加大 1mm 不就没这个问题了嘛。
- 改进意见 2：电源适配器宽度超界，在插线板上易干涉邻位。
此类产品的电源适配器都是标准件通用件，无论性能质量还是价格，其实选谁的都差不多。

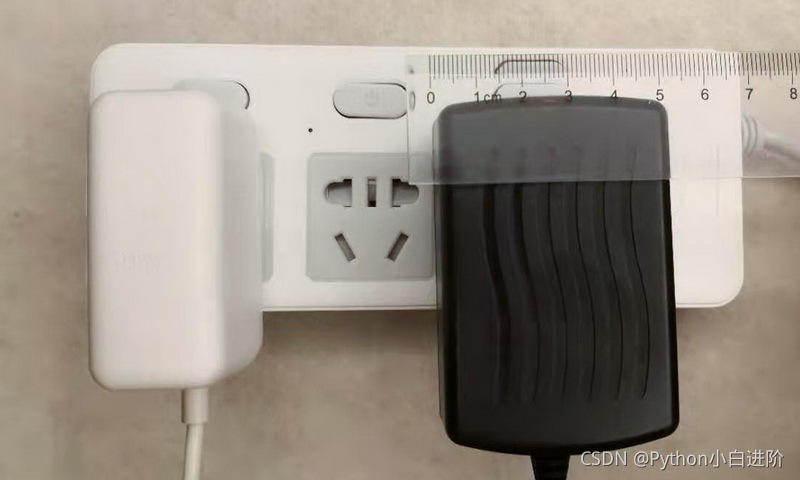

此款电源适配器宽度约 50mm，国标五孔邻位宽度 42mm，因此电源适配器在插线板上会干涉邻位，左右位置都不能用了。
我估计这跟成本关系不是太大，主要还是选件时没有考虑这个问题。
- 改进意见 3：装配工艺的管控需要加强。
先说问题吧。右侧 WIFI 天线座螺母装配松，导致天线无法安装到位，旋转安装天线时出现打滑。天线座内外侧跟着天线一起转动，如果继续旋转会把连接天线座的连接线拉断。
测试视频：WIFI 天线座打滑
https://www.bilibili.com/video/BV1NQ4y1U7gY/
刚开始我没有找到拆卸面板的方法，还真没办法解决这个问题——要紧固天线座不能只从外部拧紧螺母，需要同时夹住内部六角根部。后来拆开面板，发现解决起来也有点费劲，因为此处内外侧的空间都比较紧凑，要用小钳子同时夹住内侧、转紧外侧，如果没有合适的工具还真不好办。
希望只是我这台的个别问题吧，那也是难免的，就没必要说了。不过，我的经验是，随便挑一台发现的问题，就一定不是只有这一台有问题。
拧紧天线座以后，第二天发现这根天线还是打滑，另一根天线也有点松。又仔细看了一下，似乎是天线座内侧的弹簧垫圈失效…（不肯定，没有进一步去拆解分析了。）
又比如说，电源适配器的插头与插座的配合非常紧，插拔困难。按说这种标准件是不存在配合问题的，可是，它真的就是很紧。
又比如说，本来是为解决天线座的问题才拆开面板，又发现密封条尺寸可能偏大，或者是装配时受拉变形。小毛病，其实这里不用密封条应该也没问题。
- 改进意见 4：面板的装配结构。
开始看到前侧面两个大号的拨动条，我推测是其它型号预留的。

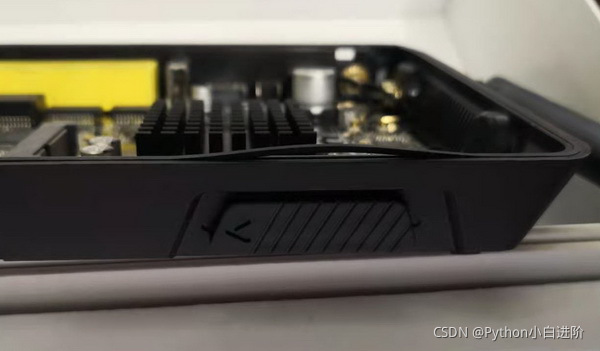

为解决天线座的问题拆开面板后，又看了一下这个结构，发现这两个拨动条其实是用来锁定面板，实现免工具拆机的。
如果真的是为了无工具拆装面板，完全可以有更方便的方案——除非觉得这两个拨动条很美观。
- 改进意见 5：面板和装饰条。
半透明面板的上方设计了下沉台阶，贴一片窄条形的装饰条贴膜。贴膜宽度也略有超差，导致与面板相交的边的一侧略有凸起，也可能是贴的略有倾斜——这个位置要贴的尺寸正确和平整是很困难的，而且容易沾灰。
直接取消贴膜，在面板丝印不是很简单吗？是觉得丝印达不到外观效果吗？
面板内侧丝印了指示灯信息框，估计是受到了外观设计图的效果感染。由于面板与 PCB 之间存在较大距离，只要稍微侧一点角度，LED 灯与面板信息框就有很大的错位，完全无法分辨亮的是哪个灯。这种情况，也许还是用不同颜色的 LED 区分更靠谱。
4. 总结
总体而言，产品设计很规矩，有两点非常有特色：
- 半透明上盖板，可以看到内部线路板，效果图很有技术感，实物效果也不错。
- 上盖板装配方式，比较特殊的卡扣方式，连接比较可靠，同时不需要工具即可拆卸。
吹毛求疵地指出一些问题，都并不影响正常使用。所提的建议不一定正确，供厂家参考。
【本节完】
