第六章基于 PyQt5 的抠图算法实验平台

6.2.3 抠图算法实验平台的主程序设计

编写一个 Python 应用程序调用PyUIC转换得到的.py文件，就可以实现 Python的 GUI 编程。
Python 应用程序的基本结构为：
（1）程序说明
（2）导入工具包和UI界面
（3）MainWindow 类的初始化
（4）自定义槽函数
（5）main函数

Python 应用程序框架的核心代码如下：

# GUI_Matting_v4.py
# Matting GUI by PyQt5
# Copyright 2021 youcans, XUPT
# Crated：2021-12-10
# 版本说明：
# v1: 	基于 PyQt5 建立 GUI 框架
# v2: 	(1) 读取图片功能
#		(2) GUI 图像显示函数
#		(3) 选择图片放大
# v3: 	(1) 实现固定阈值抠图功能
#		(2) 实现自适应阈值抠图功能
#		(3) 实现HSV颜色范围抠图功能
# v4: 	(1) 实现边缘检测功能
#		(2) 实现轮廓查找功能
#		(3) 实现图像分割功能import cv2
…
from PyQt5 import QtCore, QtGui, QtWidgets
from uiMatting3 import Ui_MainWindow  # 导入设计的 ui界面类class MyFigure(FigureCanvas):  # 窗口部件，继承FigureCanvas基类# 继承 QMainWindow 类和 Ui_MainWindow 界面类
class MyMainWindow(QMainWindow, Ui_MainWindow):# 初始化模块def __init__(self, parent=None):super(MyMainWindow, self).__init__(parent)  # 初始化父类self.setupUi(self)  # 继承 Ui_MainWindow 界面类## --- GUI 定义动作 ---# 建立信号与槽的连接self.pushButton_p11.clicked.connect(self.click_pushButton_p11)self.pushButton_p12.clicked.connect(self.click_pushButton_p12)self.pushButton_p13.clicked.connect(self.click_pushButton_p13)self.pushButton_p14.clicked.connect(self.click_pushButton_p14)# 核心算法模块def click_pushButton_1(self):  # 固定阈值抠图，点击 pushButton_01 触发def click_pushButton_2(self):  # 自适应阈值抠图，点击 pushButton_02 触发def click_pushButton_3(self):  # 颜色范围抠图，点击 pushButton_03 触发def click_pushButton_4(self):  # 边缘检测，点击 pushButton_04 触发def click_pushButton_5(self):  # 轮廓查找，点击 pushButton_05 触发def click_pushButton_6(self):  # 图像分割，点击 pushButton_06 触发# 堆叠布局页面控件动作模块def click_pushButton_p11(self):  # 子图放大，点击 pushButton_p11 触发def click_pushButton_p12(self):  # 子图放大，点击 pushButton_p12 触发def click_pushButton_p13(self):  # 子图放大，点击 pushButton_p13 触发def click_pushButton_p14(self):  # 子图放大，点击 pushButton_p14 触发# 系统功能模块def trigger_actHelp(self):  # 动作 actHelp 触发def trigger_actOpen(self):  # 动作 actOpen 触发def trigger_actSave(self):  # 动作 actSave 触发# 主程序模块
if __name__ == '__main__':app = QApplication(sys.argv)  # 在 QApplication 方法中使用，创建应用程序对象myWin = MyMainWindow()  # 实例化 MyMainWindow 类，创建主窗口myWin.show()  # 在桌面显示控件 myWinsys.exit(app.exec_())  # 结束进程，退出程序

6.3 抠图算法实验平台软件使用说明

抠图算法实验平台使用简明和统一图形界面，使用非常简单。

系统功能：
通过菜单栏或工具栏的选择，可以实现：打开文件、关闭文件、保存文件、参数设置、帮助和关闭等系统功能。
抠图算法的选择和运行：
通过左侧算法选择区域的按钮可以选择不同的算法，对导入的图像进行抠图或图像分割的处理。
如果没有导入图像，将弹出消息框提示：“请读入抠图图像”。
原始图像和抠图/图像分割算法的输出图像，将显示在窗口上方；算法运行中产生的过程图像，将显示在窗口下方的小图区域。
图像的放大浏览
点击小图下方的“浏览”按钮，将在窗口右上方放大显示该图像。
算法参数的设置
（待开发）
如图14 ~图16所示，展示典型的抠图算法运行结果。

在这里插入图片描述
图6.14：绿屏背景抠图算法运行结果

在这里插入图片描述

图6.15 自然背景抠图算法运行结果

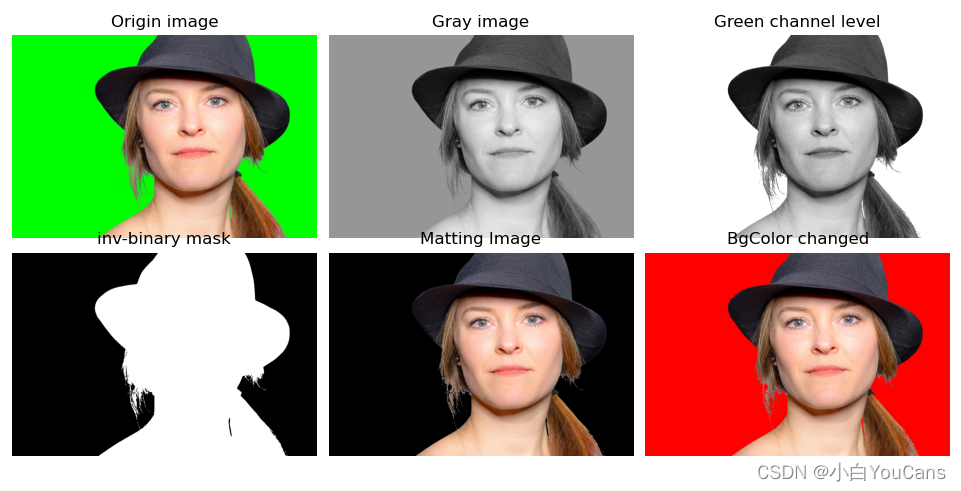

在这里插入图片描述

图6.16 自然背景抠图算法运行结果

结束语

本文围绕抠图技术展开学习讨论，将图像分离为前景与背景，分别使用了固定阈值抠图、自适应阈值抠图算法程序与HSV空间色彩区间抠图算法对不同颜色背景的图片进行抠图。并编写了边缘检测、轮廓查找和图像分割的程序，以支撑复杂的抠图方法。最后基于 PyQt5 开发了一个抠图算法实验平台软件。

致谢

本论文的完成是在***老师的指导下完成的，我要向他们的细心指导表示由衷的感谢。在这段时间，我从他们身上不仅学到了许多专业知识，也感受到他们对于工作的敬业与热爱。
感谢同学的帮助，扩充了我的知识面，使我学习了但不局限于抠图的技术与知识，在相互的学习探讨中受益匪浅。

参考文献

[1] Porter T，Duff T．Compositing digital images [C]．Computer Graphics Proceedings，Annual Conference Series，ACM SIGGRAPH，New York，1984 :253-259
[2] 林生佑，潘瑞芳，杜辉等．数字抠图技术综述［J］．计算机辅助设计与图形学学报，2007,19(4):473-478
[3] 梁椅辉，黄翰，蔡邵权等．自然图像抠图技术综述［J］．计算机应用研究，2021,38(5): 1294-1301
[4] 孙巍．视觉感知特性指导下的自然图像抠图算法研究［D］．北京：北京交通大学，2015
[5] Gonzalez R C，Woods R E著，阮秋琦，阮宇智译．数字图像处理（第四版）［M］．电子工业出版社，2020
[6] 沈洋，林晓，谢志峰等．交互式前景抠图技术综述 [J]．计算机辅助设计与图形学学报，2014,26(4):511-519
[7] 姚桂林，姚鸿勋．基于仿射方法的图像抠图算法综述 [J]．计算机辅助设计与图形学学报，2016,28(4):677-692
[8] 李卓婷．三种典型数字图像算法的比较［D］．广州：华南理工大学，2013
[9] 文向东．基于高分辨率大尺寸图像抠图方法的研究综述 [J]．现代计算机，2021(5):75-80
[10] Berman A，Dardourian A，Vlahos P．Method for removing from an image the background surrounding a selected object: US 6134346 [P] .2000
[11] Ruzon M，Tomasi C．Alpha estimation in natural images [C]．Proceedings of IEEE Conf. on Computer Vision and Pattern Recognition，South Carolina，2000:18-25
[12] Hillman P，Hannah J，Renshaw D．Alpha channel estimation in high resolution images and image sequences [C]．Proceedings of IEEE Conf. on Computer Vision and Pattern Recognition，Hawaii，2001:1063-1068
[13] Chuang Y Y．New models and methods format ting and compositing [D]．Seattle: University of Washington，2004
[14] Sun J，Jia J Y，Tang C K．Poisson matting [C]．Computer Graphics Proceedings，Annual Conference Series，ACM SIGGRAPH，Los Angeles，2004 :315-321
[15] Rother C，Kolmogorov V，Blake A．Interactive foreground extraction using iterated graph cuts [C]．Computer Graphics Proc.，Annual Conference Series，ACM SIGGRAPH，Los Angeles，2004 :309-314
