【youcans 的 OpenCV 例程 200 篇】117. 形态学操作之顶帽运算

形态学的基本思想是利用结构元素测量或提取输入图像中的形状或特征，以便进行图像分析和目标识别。形态学操作都是基于各种形状的结构元，结构元对输入图像进行操作得到输出图像。

2. 形态学基本操作

2.5 顶帽运算和底帽运算

顶帽变换和底帽变换用结构元通过开操作或闭操作从一副图像中删除物体，得到仅保留已删除分量的图像。顶帽变换用于暗背景上的亮物体，而底帽变换则用于用于亮背景上的暗物体，常用于校正不均匀光照的影响。

结构元 B 对集合 A 的顶帽运算定义为原图像减去图像开运算结果：
$That(A)=A−(A∘B)=A−(A⊖B)⊕BT_{hat}(A) = A - (A \circ B) = A - (A \ominus B) \oplus B$

开运算可以删除暗背景下的亮区域，顶帽变换可以得到原图中的亮区域，因此又称白顶帽变换。

顶帽运算可以提取图像的噪声信息，也用于校正不均匀光照的影响，用来分离比邻近点亮的斑块。

OpenCV 中的函数 cv.morphologyEx 可以实现图像的顶帽运算和底帽运算，参数 op 则要分别设为 MORPH_TOPHAT、MORPH_BLACKHAT。

函数说明：

cv.morphologyEx(src, op, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]]	)→ dst

参数说明：

src：输入图像，可以为单通道或多通道，图像深度必须为 CV_8U, CV_16U, CV_16S, CV_32F 或 CV_64F 。
op：形态学运算类型
- cv.MORPH_OPEN：开运算，先腐蚀再膨胀
- cv.MORPH_CLOSE：闭运算，先膨胀再腐蚀
- cv.MORPH_GRADIENT：形态学梯度，膨胀图与腐蚀图之差
- cv.MORPH_TOPHAT：顶帽变换，原图像与开运算之差
- cv.MORPH_BLACKHAT：黑帽变换，闭运算图与原图像之差
kernel：结构元（卷积核），null 时使用 3*3 矩形卷积核

例程 10.5：形态学之顶帽运算

    # 10.5 形态学之顶帽运算# 读取原始图像imgGray = cv2.imread("../images/Fig0726a.tif", flags=0)  # flags=0 读取为灰度图像ret, imgBin = cv2.threshold(imgGray, 205, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)  # 二值化处理kernel = np.ones((5, 5), np.uint8)  # 卷积核imgOpen = cv2.morphologyEx(imgBin, cv2.MORPH_OPEN, kernel)  # 开运算imgThat = cv2.morphologyEx(imgBin, cv2.MORPH_TOPHAT, kernel)  # 顶帽运算plt.figure(figsize=(9, 5))plt.subplot(131), plt.axis('off'), plt.title("Origin")plt.imshow(imgBin, cmap='gray', vmin=0, vmax=255)plt.subplot(132), plt.title("MORPH_OPEN"), plt.axis('off')plt.imshow(imgOpen, cmap='gray', vmin=0, vmax=255)plt.subplot(133), plt.title("MORPH_TOPHAT"), plt.axis('off')plt.imshow(imgThat, cmap='gray', vmin=0, vmax=255)plt.tight_layout()plt.show()

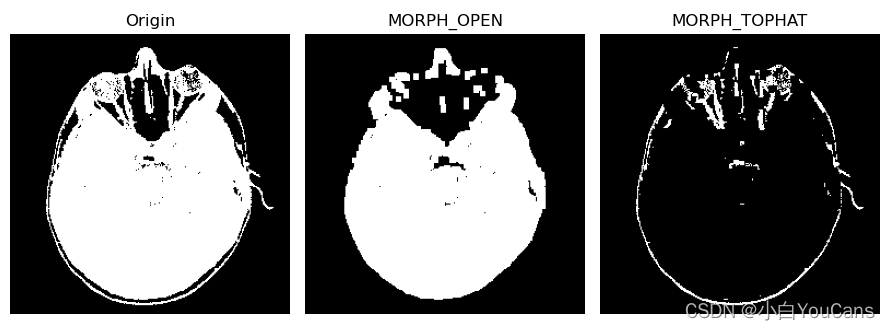

在这里插入图片描述

（本节完）

youcans@xupt 原创作品，转载必须标注原文链接：(https://blog.csdn.net/youcans/article/details/123305803)
