【youcans 的 OpenCV 例程200篇】155. 边缘连接的局部处理方法

2.8 局部处理连接边缘

在实际应用中，由于噪声、光照等原因引起的边缘断裂，使边缘检测的结果并不是完全的、完整的边缘，通常要通过边缘连接算法，将边缘像素组合为有意义的边缘或区域边界。

边缘连接方可以分为局部处理方法和全局处理方法。边缘连接的局部处理方法，是分析每个边缘像素点的邻域，根据预定义的准则将所有相似的点连接起来，形成同类像素的边缘。

在局部分析中，主要基于梯度向量的幅值和方向进行边缘像素的相似性判断。边缘像素
$$\begin{gathered} |M(s,t)-M(x,y)|\le E \\ |\alpha (s,t)-\alpha (x,y)|\le A \end{gathered}$$
式中，E 是梯度向量的幅度阈值，A 是角度阈值。对图像的每个像素进行检测，如果既符合幅度条件又符合方向条件，则将坐标为 (s,t) 的像素连接到像素 (x,y)。

上述方法需要检测所有像素点的邻域，计算量很大。一种简化的边缘连接局部处理方法是：

（1）计算输入图像 f(x,y) 的梯度向量的幅值 $M(x,y)$ 和方向 $\alpha (x,y)$；

（2）二值化处理：
$$g(x,y)=\{\begin{array}{l}1,M(x,y)>T_M,且\alpha (x,y)=A\pm T_A\\ 0,else\end{array}$$
式中 $T_M$ 是阈值，A 是规定的角度方向，$\pm T_A$ 定义方向的角度范围。

（3）对二值图像 g，逐行扫描并填充水平间隙。

（4）对二值图像 g，逐列扫描并填充垂直间隙。编程时可以将 g 转置后，再做一次逐行扫描水平填充来实现。

在必要时，还可以对二者图像 g 进一步在其它任何方向上扫描并填充间隙。

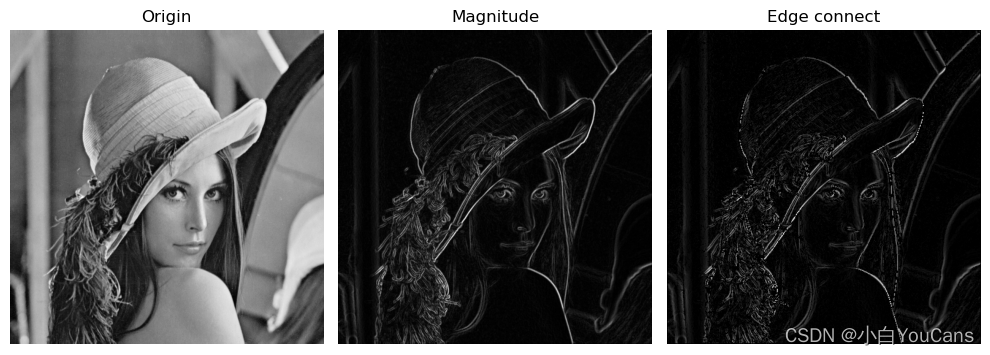

例程 11.9：边缘连接的局部处理方法

    # 11.9 边缘连接的局部处理方法img = cv2.imread("../images/imgLena.tif", flags=0)  # flags=0 读取为灰度图像# img16 = np.array(img, dtype='uint16')hImg, wImg = img.shape#[0], img.shape[1]# Sobel 梯度算子kSobelX = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]])kSobelY = np.array([[1, 2, 1], [0, 0, 0], [-1, -2, -1]])gx = cv2.filter2D(img, cv2.CV_64F, kSobelX)  # SobelX 水平梯度gy = cv2.filter2D(img, cv2.CV_64F, kSobelY)  # SobelY 垂直梯度# 计算梯度向量的幅值 mag 与角度 angle# magn = np.sqrt(np.power(gx,2) + np.power(gy,2))  # 梯度向量的幅值magn = cv2.normalize(abs(gx)+abs(gy), None, 0, 255, cv2.NORM_MINMAX)  # 用绝对值近似梯度幅值gxFlat, gyFlat = gx.flatten(), gy.flatten()  # 展平为一维，便于计算角度angleFlat = np.arctan2(gy, gx) * 180 / np.pi  # 梯度向量的角度，将弧度转为角度: (-180, 180)angle = angleFlat.reshape(hImg, wImg)# 边缘像素相似性判断edge = np.zeros((hImg,wImg), np.uint8)for h in range(1, hImg-1):  # 对边界点不判断for w in range(1, wImg-1):if (abs(magn[h,w]-magn[h-1,w-1])<=30) and (abs(angle[h,w]-angle[h-1,w-1])<=15)\or (abs(magn[h,w]-magn[h-1,w+1])<=30) and (abs(angle[h,w]-angle[h-1,w+1])<=15)\or (abs(magn[h,w]-magn[h+1,w-1])<=30) and (abs(angle[h,w]-angle[h+1,w-1])<=15)\or (abs(magn[h,w]-magn[h+1,w+1])<=30) and (abs(angle[h,w]-angle[h+1,w+1])<=15):edge[h,w] = magn[h,w]plt.figure(figsize=(10, 5))plt.subplot(131), plt.title("Origin"), plt.imshow(img, cmap='gray'), plt.axis('off')plt.subplot(132), plt.title("Magnitude"), plt.imshow(np.uint8(magn), cmap='gray'), plt.axis('off')# plt.subplot(133), plt.title("angle"), plt.imshow(np.uint8(angle), cmap='gray'), plt.axis('off')plt.subplot(133), plt.title("Edge connect"), plt.imshow(np.uint8(edge), cmap='gray'), plt.axis('off')plt.tight_layout()plt.show()

（本节完）

---
