2018.9.15,Arduino—流水灯实验报告

实验任务和目的 通过Arduino控制LED形成流水灯效果
实验条件 Arduino UNO,面包板,6个LED,6个220Ω电阻
实验过程和结果

实验详细步骤:
在各LED正极和Arduino引脚之间串联一个限流电阻,并将LED负极与Arduion的GND相连

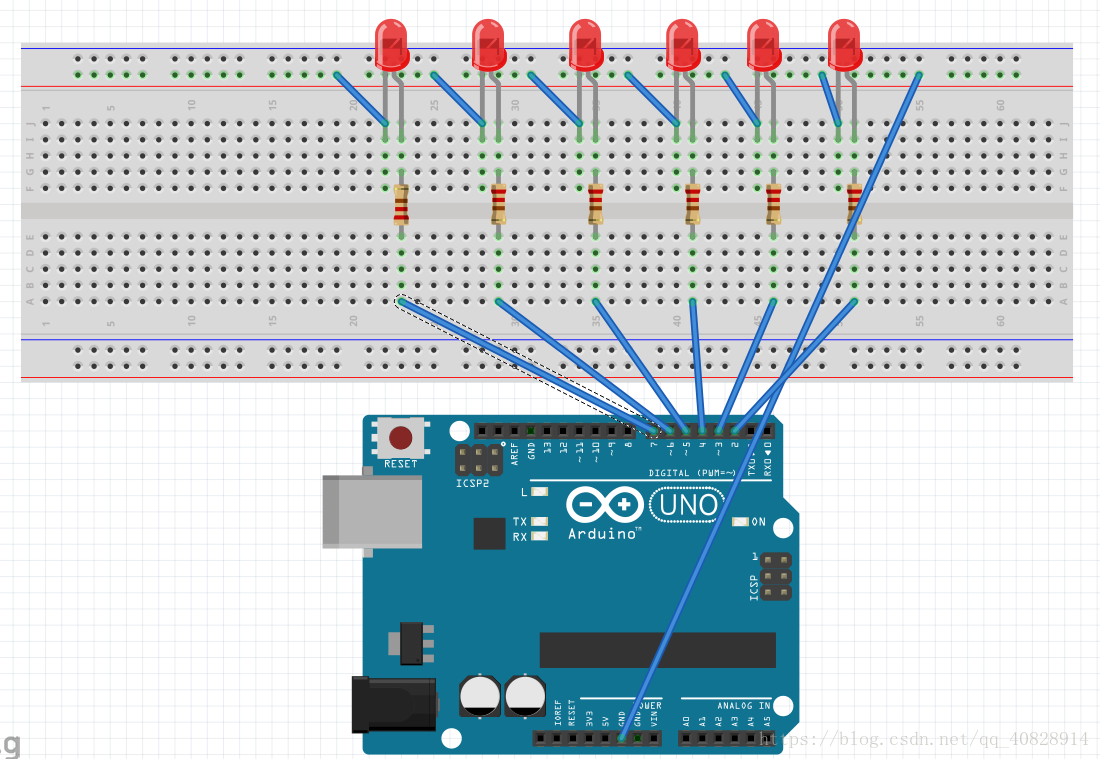

实验连线图:
这里写图片描述

实验代码:
void setup() {
for(int i=2;i<=7;++i){
pinMode(i,OUTPUT);
}
}
void loop() {
for(int i=2;i<=4;++i){
digitalWrite(i,HIGH);
digitalWrite(9-i,HIGH);
delay(1000);
digitalWrite(i,LOW);
digitalWrite(9-i,LOW);
}
for(int i=3;i>=2;–i){
digitalWrite(i,HIGH);
digitalWrite(9-i,HIGH);
delay(1000);
digitalWrite(i,LOW);
digitalWrite(9-i,LOW);
}
}
从两边向中间亮再从中间向两边亮

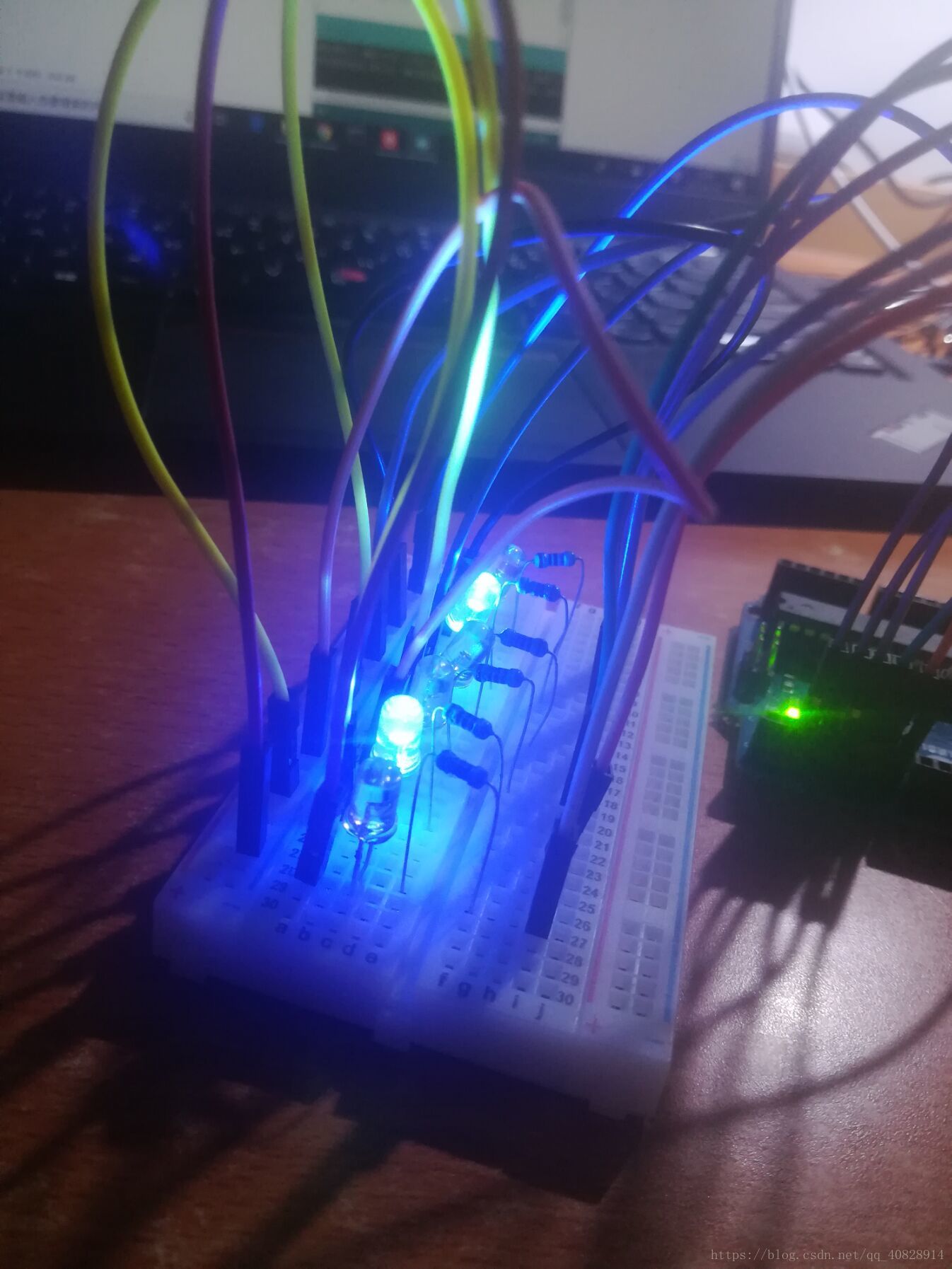

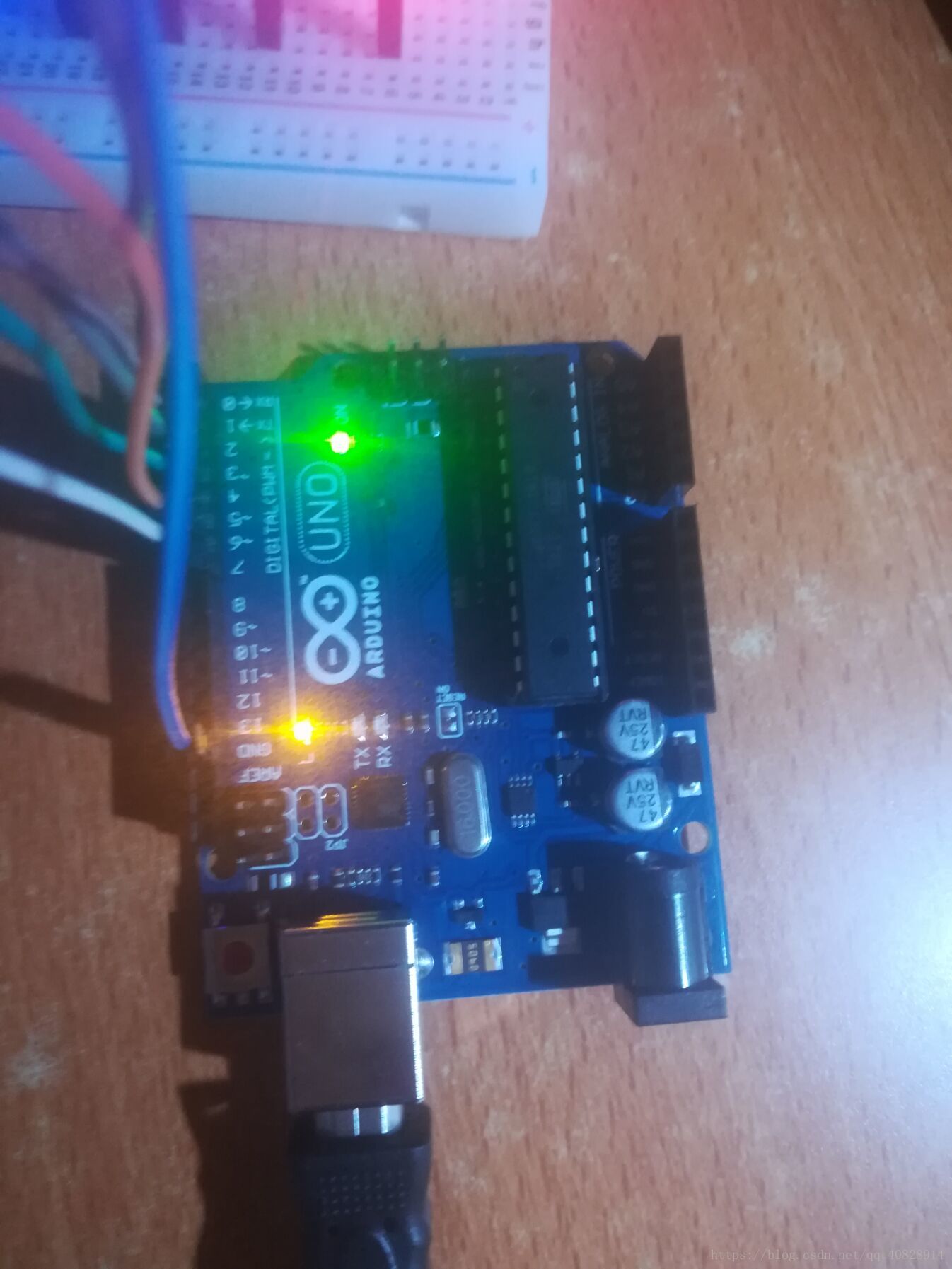

实验总结和心得 使用Arduino的数字输出功能来控制LED,通电后,LED就会按照设定的程序亮灭

这里写图片描述

这里写图片描述
