目前存在的一些问题：
1.第一题的两个图像无法重叠
2.最后一个题的第一个图是六瓣，而我写的是八瓣
感谢张同学给我指出来，目前我正在思考解决方法
第一个的话我以为把框缩小就可以重叠了，但是今天试了一下还是分开的，还没想出来怎么实现能够通过缩小框让他们重叠
第二个我一开始以为是玫瑰线，但是k是偶数则有2k个瓣，k是奇数则有k个瓣，所以按道理不存在六瓣玫瑰线，仔细一看发现，这个不是玫瑰线，而是其他什么图形，但是我不知道函数，所以无法写
希望有其他同学大佬能够解决一下，还有最后一个图形的画法我也不会，主要是函数的问题
一、实验任务和目的
- 掌握Matlab的句柄图形的继承。
- 掌握Matlab的二、三维画图函数的用法。
- 了解Matlab的特殊二维绘图函数和隐函数绘图的方法。
二、实验内容

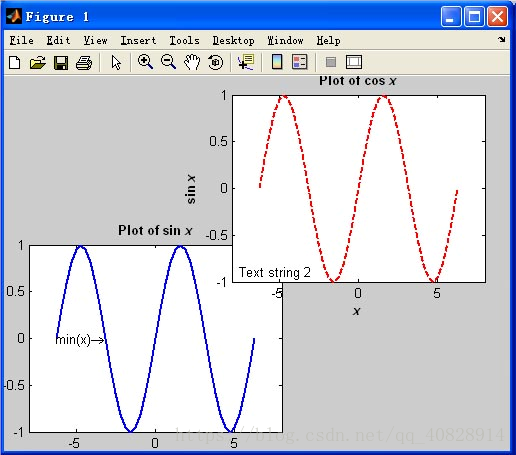

1. 画出如下图形
这个怎么说呢，明明就是个**，第二个图形是cosx？
而且matlab有现成的gui可以对图形编辑，为什么非要用代码做出来？
我就是先画个大致轮廓，然后用matlab里边图形编辑做的
x=-2*pi:pi/100:2*pi;
y=sin(x);subplot(2,2,2);
plot(x,y,'--k');
title('plot of cos x');
xlabel('x');
ylabel('sinx');
text(-6,-0.8,'Text string 2');
subplot(2,2,3);
plot(x,y);
title('plot of sin x');
text(-2*pi,0,'min(x)->');

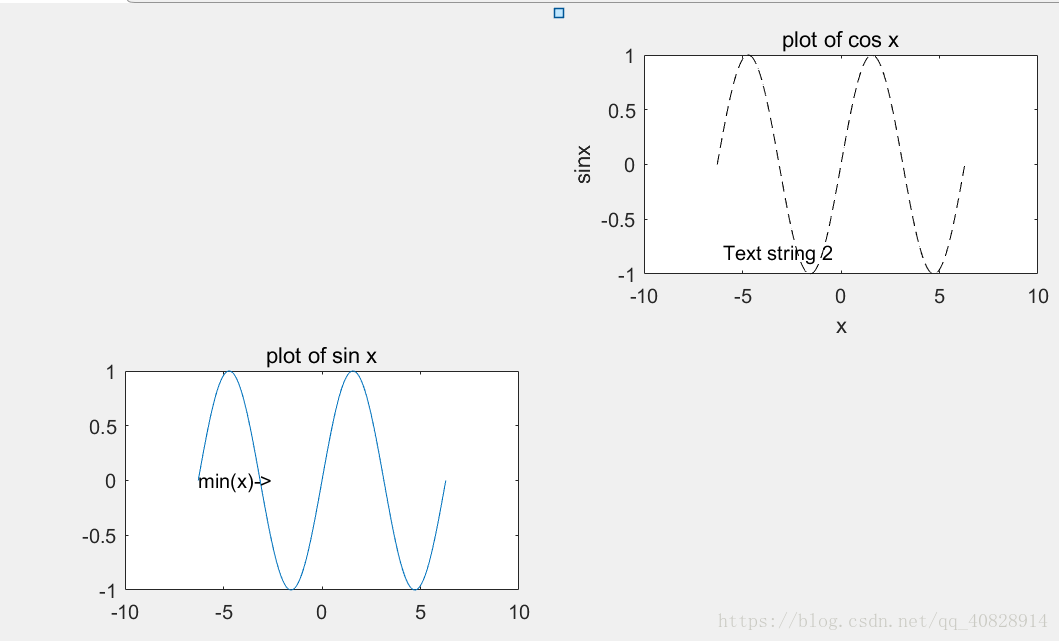

代码结果

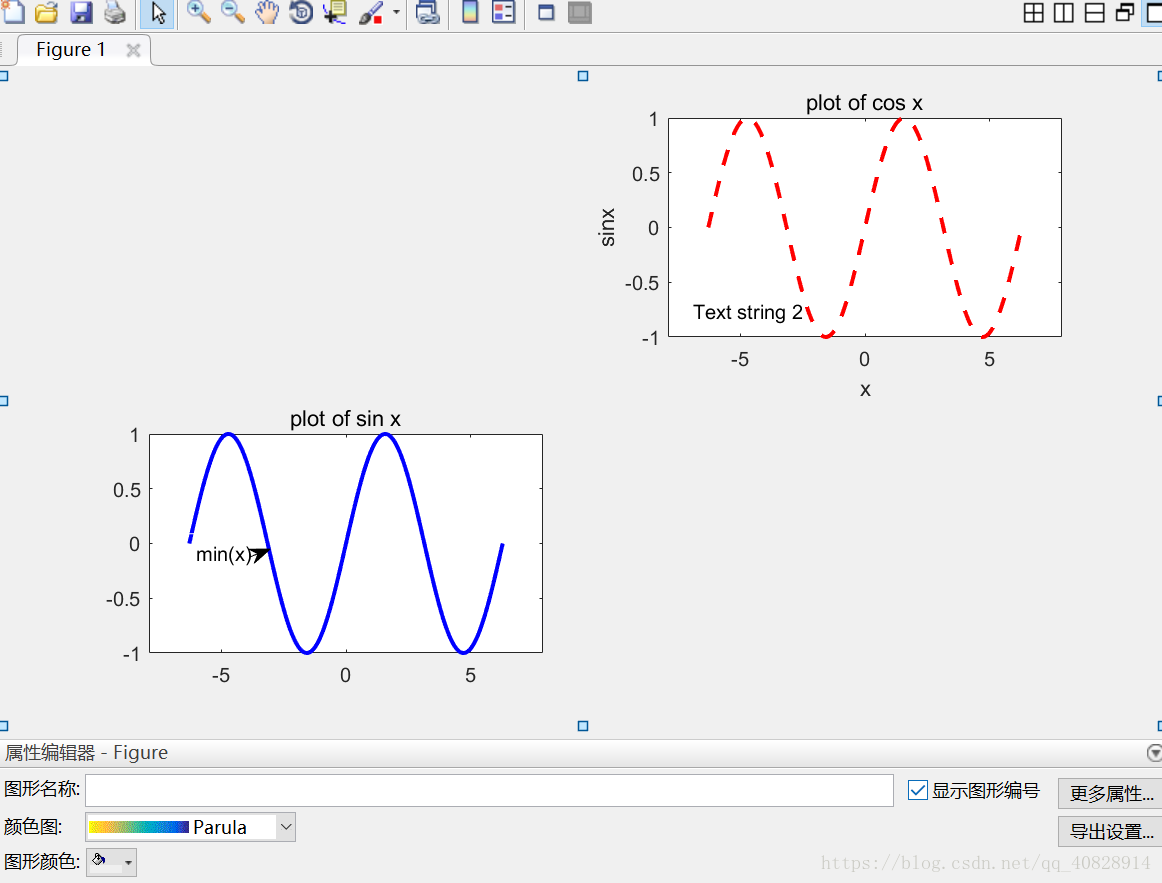

然后我直接用图形编辑器，上色加粗移动说明文字加箭头都是分分钟的事啊，而且matlab里面有个固定的就是x轴范围显示默认为int，所以要是指定2*pi的范围，x轴还会显示10，那又要求不能显示十，那只好通过编辑器对x轴范围更改，我改成7.9就ok了，要是直接用代码，我是实现不出来

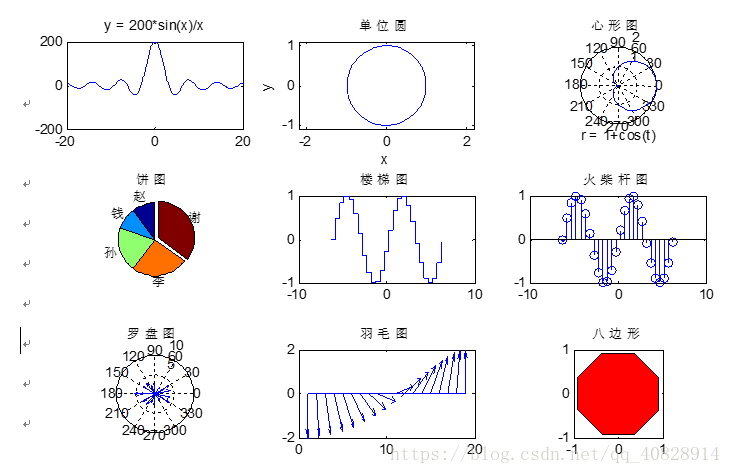

2.画出以下图形
subplot(3, 3, 1);f = @(x)200*sin(x)./x;fplot(f, [-20 20]);title('y = 200*sin(x)/x'); subplot(3, 3, 2);ezplot('x^2 + y^2 = 1', [-1.1 1.1]); axis equal; title('单位圆');subplot(3, 3, 3);ezpolar('1+cos(t)'); title('心形图');subplot(3, 3, 4);x = [10 10 20 25 35]; name = {'赵', '钱', '孙', '李', '谢'}; explode = [0 0 0 0 1]; pie(x, explode, name) title('饼图');subplot(3, 3, 5);stairs(-2*pi:0.5:2*pi,sin(-2*pi:0.5:2*pi)); title('楼梯图');subplot(3, 3, 6);stem(-2*pi:0.5:2*pi,sin(-2*pi:0.5:2*pi)); title('火柴杆图');subplot(3, 3, 7);Z = eig(randn(20,20)); compass(Z); title('罗盘图');
subplot(3, 3, 8);theta = (-90:10:90)*pi/180; r = 2*ones(size(theta)); [u,v] = pol2cart(theta,r); feather(u,v); title('羽毛图');subplot(3, 3, 9);t = (1/16:1/8:1)'*2*pi;fill(sin(t), cos(t),'r'); axis square; title('八边形');

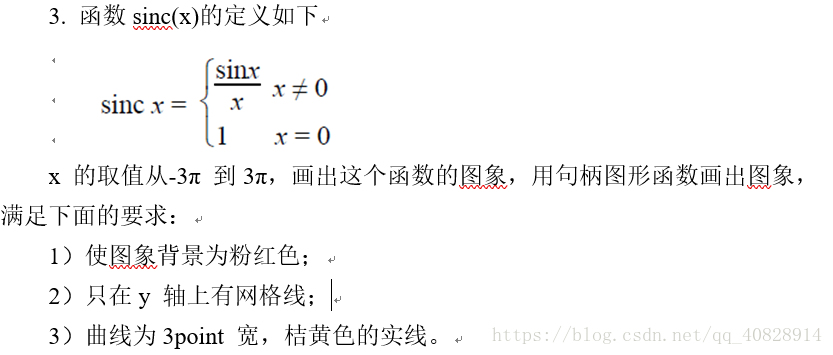

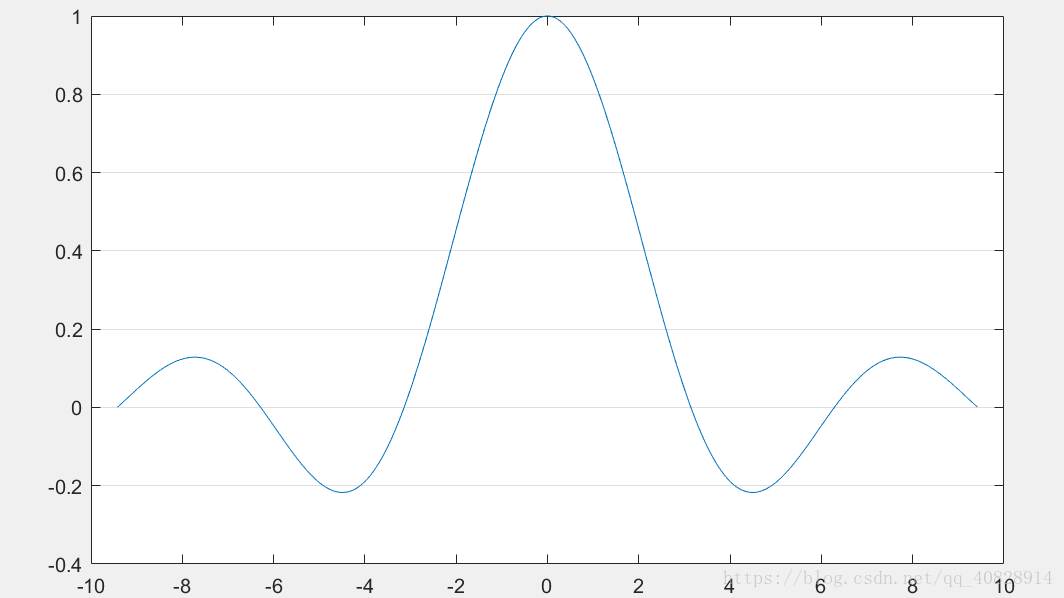

3.
x=-3*pi:0.01:3*pi;
for i=1:length(x)if(x(i)==0) y(i)=1;else y(i)=sin(x(i))/x(i);end
end
plot(x,y);
set(gca,'YGrid','on');

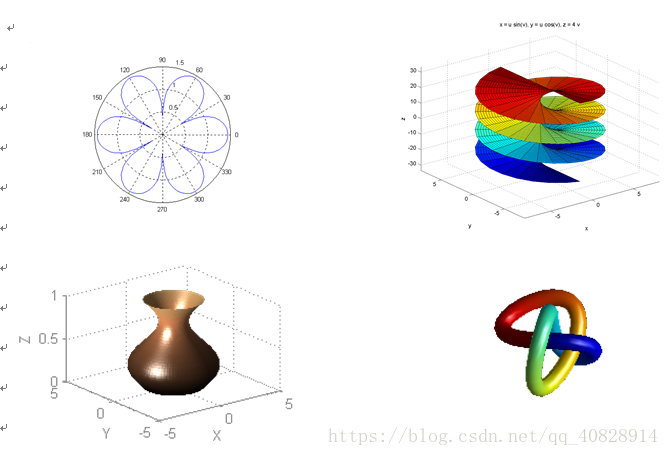

4.画图形
图1：
t = 0 : 0.01 : 2*pi;
polar(t, sin(2*t).*cos(2*t))图2:
ezsurf('u*sin(v)','u*cos(v)', '4*v',[-2*pi,2*pi,-2*pi,2*pi])
图3：
t=0:pi/20:2*pi;[x,y,z]= cylinder(2+sin(t),100); surf(x,y,z); xlabel('X'); ylabel('Y'); zlabel('Z'); set(gca,'color','none'); shading interp; colormap(copper); light('Posi',[-4 -1 0]); lighting phong; material metal; hold on;%plot3(-4,-1,0,'p','markersize', 18); % text(-4,-1,0,'光源','fontsize',14,'fontweight','bold');
图4：
不知道函数不会画鸭
...)
