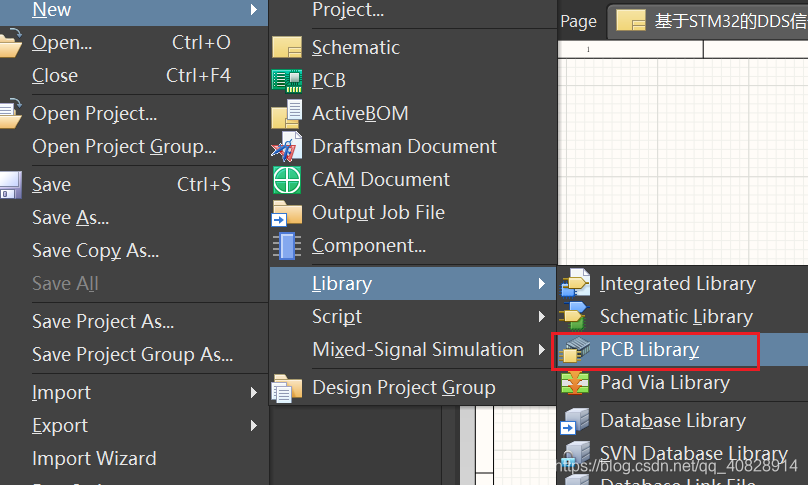

Altium Designer20 PCB封装库制作

在这里插入图片描述
出现如下界面
在这里插入图片描述

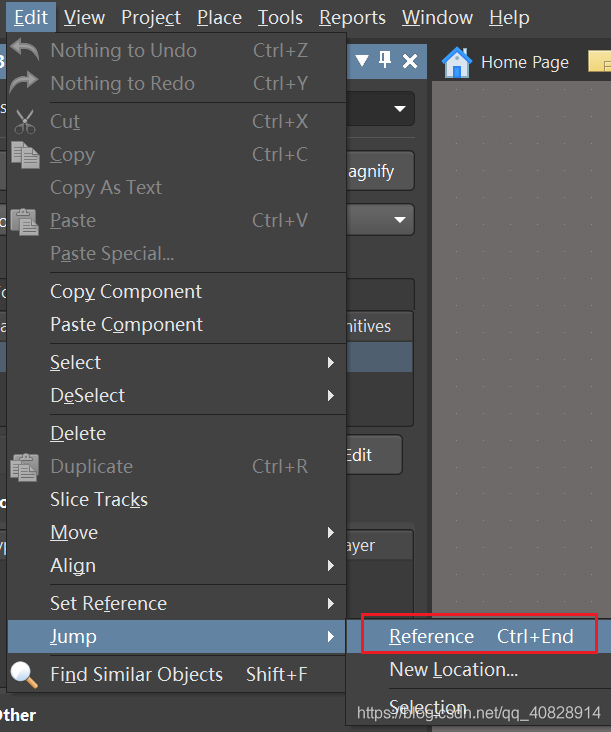

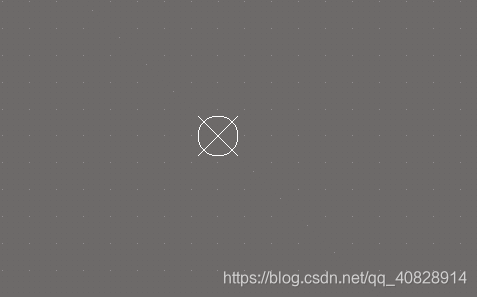

如果说找不到这个十字，可以按如下方法重新找到
在这里插入图片描述

SMA-KE封装

在这里插入图片描述

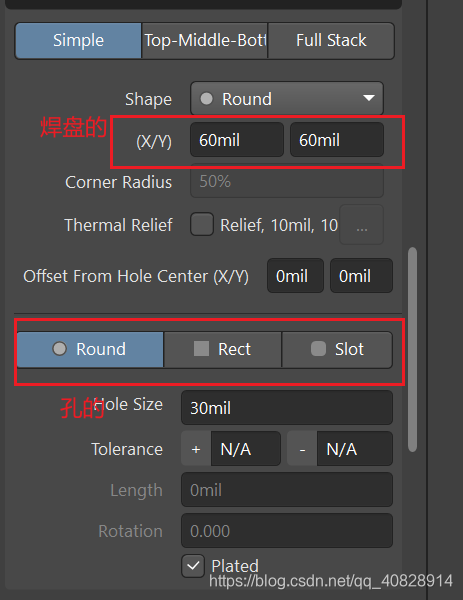

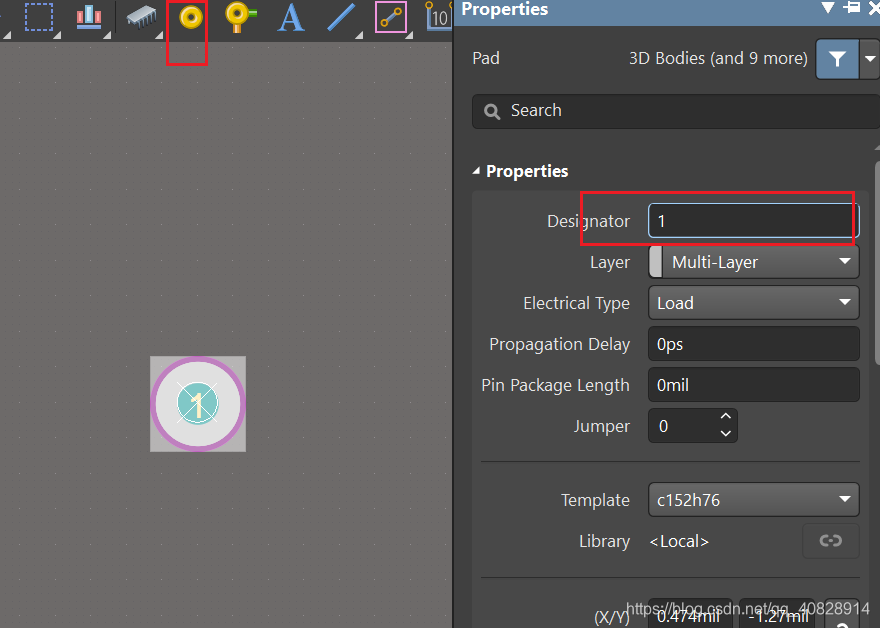

设置里面可以调整焊盘和孔的大小形状。
在这里插入图片描述

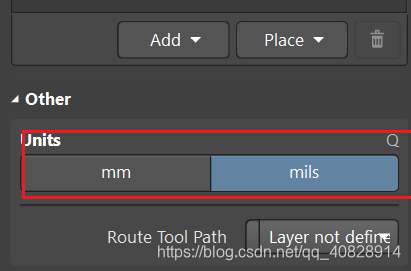

如果说想要切换默认单位，以mm为单位
不选中焊盘，然后点击properties。
在这里插入图片描述

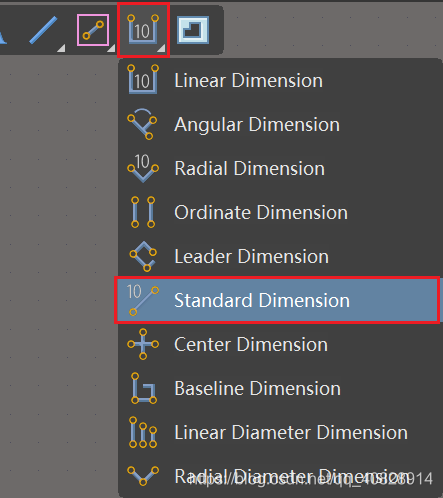

量出距离
在这里插入图片描述

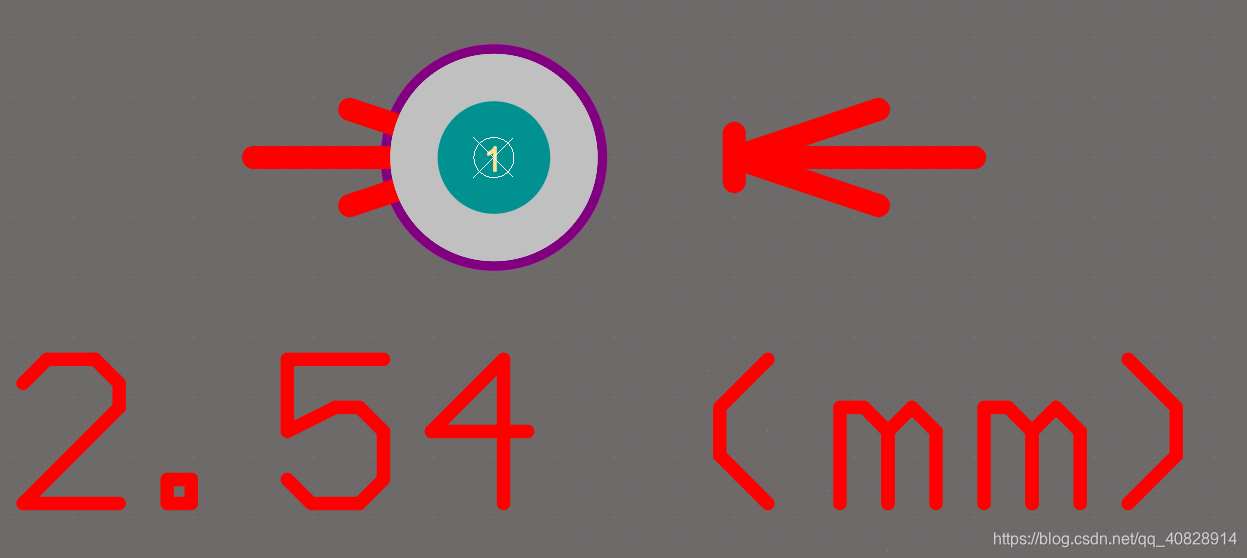

然后发现有小数，由于每一格移动的最小距离造成的
在这里插入图片描述

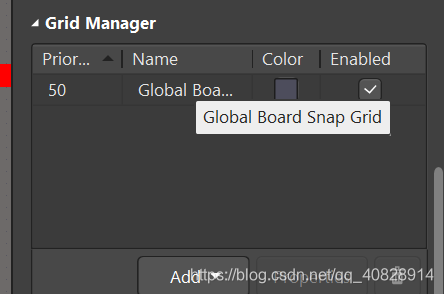

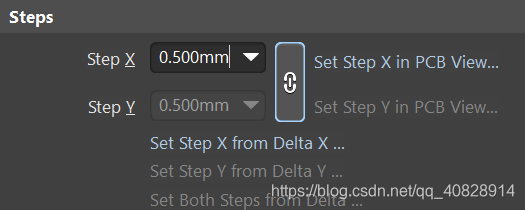

可以在properties设置Grid Manager
在这里插入图片描述
可以设置成0.5mm
在这里插入图片描述
绘制边框用topoverlay
在这里插入图片描述

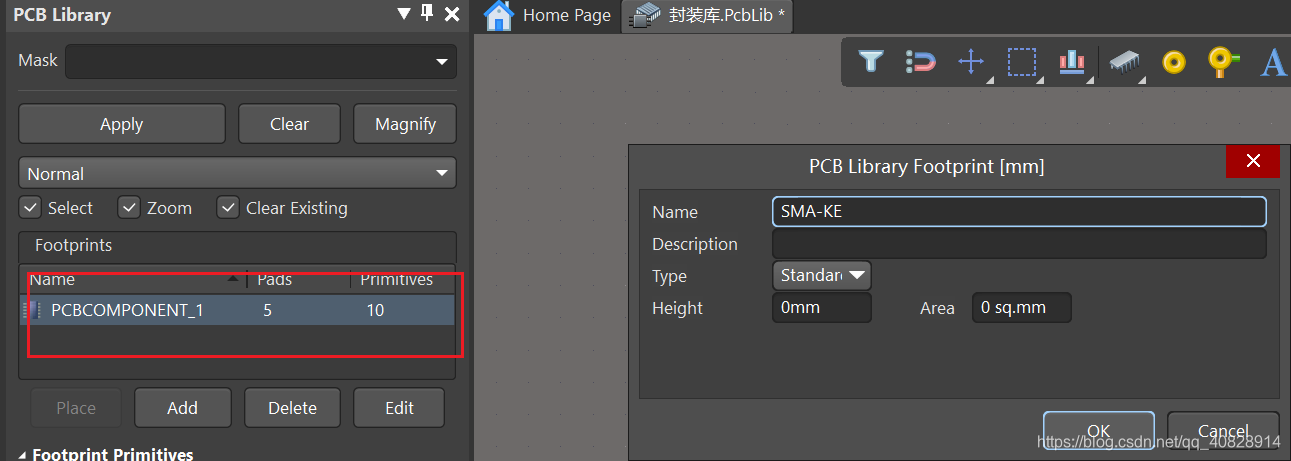

然后绘制完进行命名
在这里插入图片描述
编号是根据原理图的编号来的

TSSOP28封装

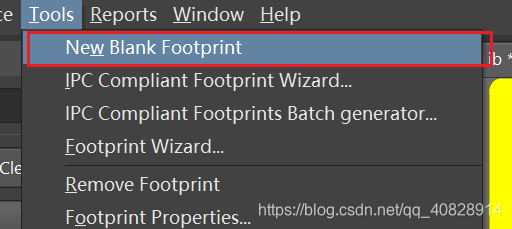

新建空白封装
在这里插入图片描述

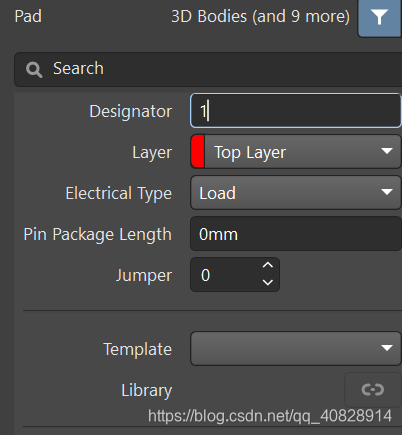

贴片类型的，因此layer选择top layer
在这里插入图片描述

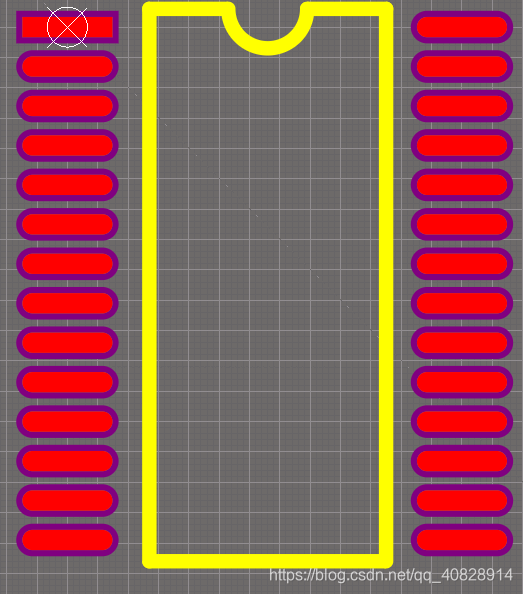

最终效果
在这里插入图片描述

与元件库建立联系

找到元件库，然后点击properties，找到footprint点击add
在这里插入图片描述

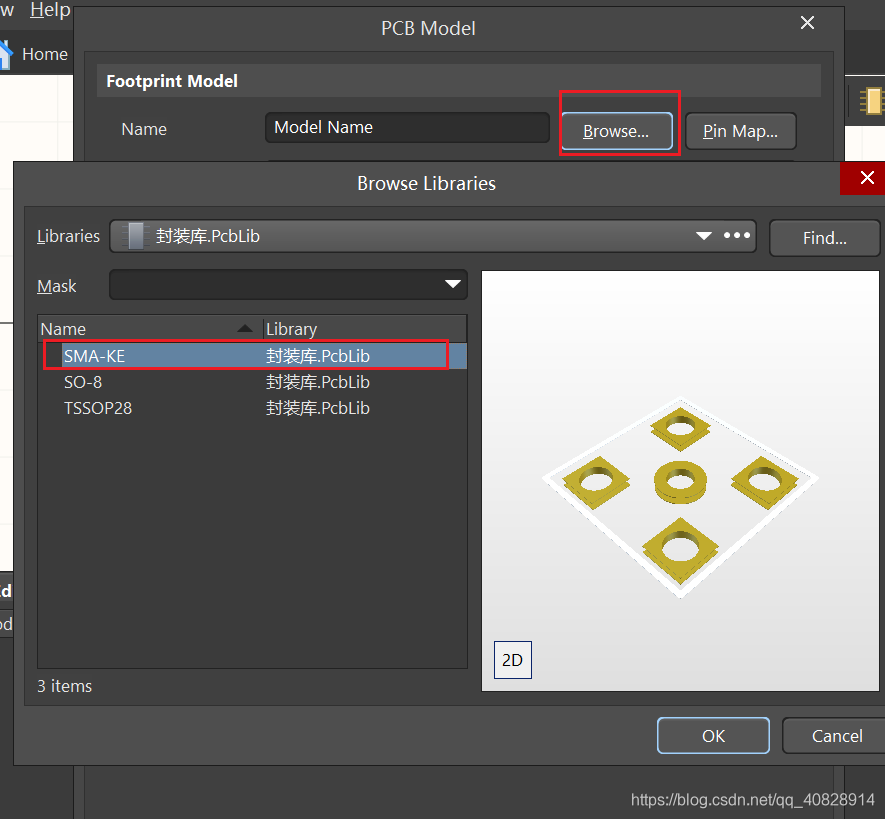

找到画的pcb封装库
在这里插入图片描述

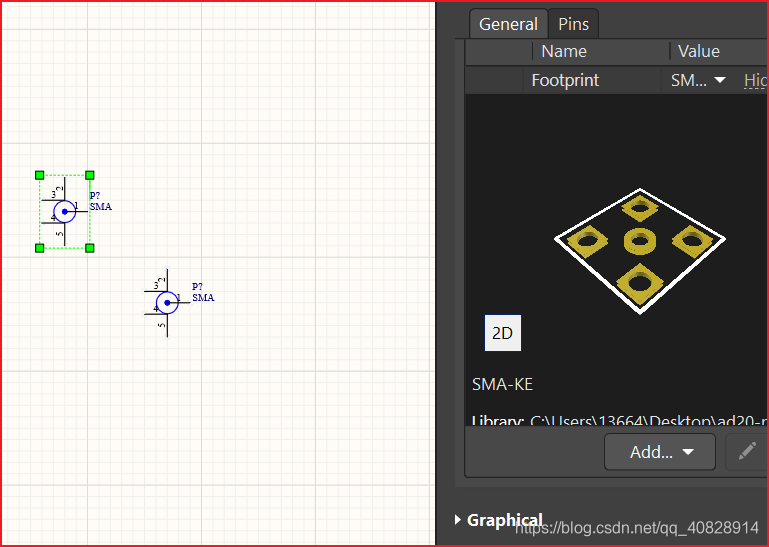

点击放置，然后在属性里面可以看到
在这里插入图片描述
