01
坐标系设置
简单的说，有了坐标系，我们才能够用一个或多个“坐标值”来表达和确定空间位置。没有坐标系，坐标值就无从谈起，也就无法描述空间位置。
在ArcGIS中，或者说在GIS中，我们遇到的坐标系一般有两种：
1)地理坐标系(GeographicCoordinate System)
2)投影坐标系(ProjectedCoordinate System)
地理坐标系进行地图投影后就变成了投影坐标系。地图投影(Map Projection)是按照一定的数学法则将地球椭球面上点的经维度坐标转换到平面上的直角坐标。

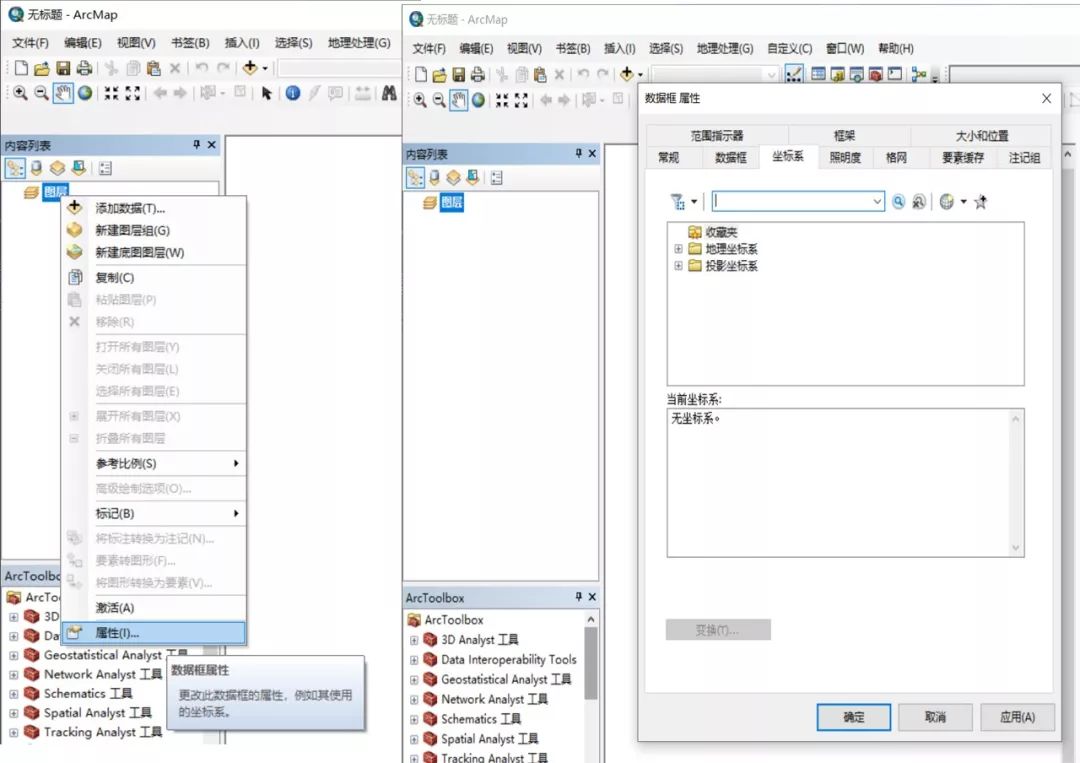

当我们在新建底图文档时，可以右键图层→属性→坐标系→选择研究区域坐标系。
本文以CGCS2000坐标为例进行讲解：
CGCS2000 3 Degree GK Zone 29:
三度带的国家2000坐标系，29分带，中央经线在东87度的分带坐标，横坐标前加带号；
CGCS2000 3 Degree GK CM 87E:
三度带的国家2000坐标系、中央经线在东87度的分带坐标，横坐标前不加带号；
CGCS2000 GK CM 20E:
6度分带的国家2000坐标系，分带号为20，横坐标前不加带号；
CGCS200 GK Zone 20:
6度分带的国家2000坐标系，分带号为20，横坐标前加带号；
02
标注设置

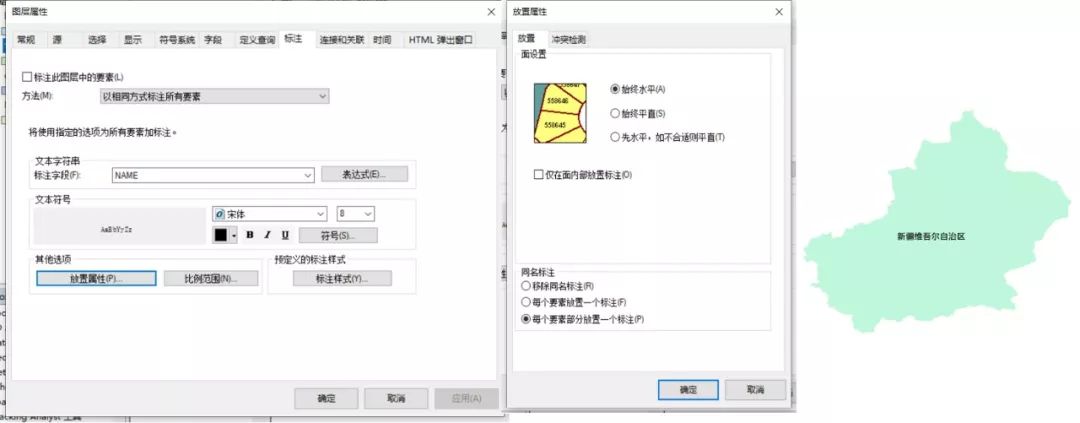

标注是显示在地图上的文字信息，它是出图中不可或缺的重要元素。标注的样式丰富，并且放置位置灵活。标注的设置→数据右键→属性→标注→放置范围
a) 标注设置：

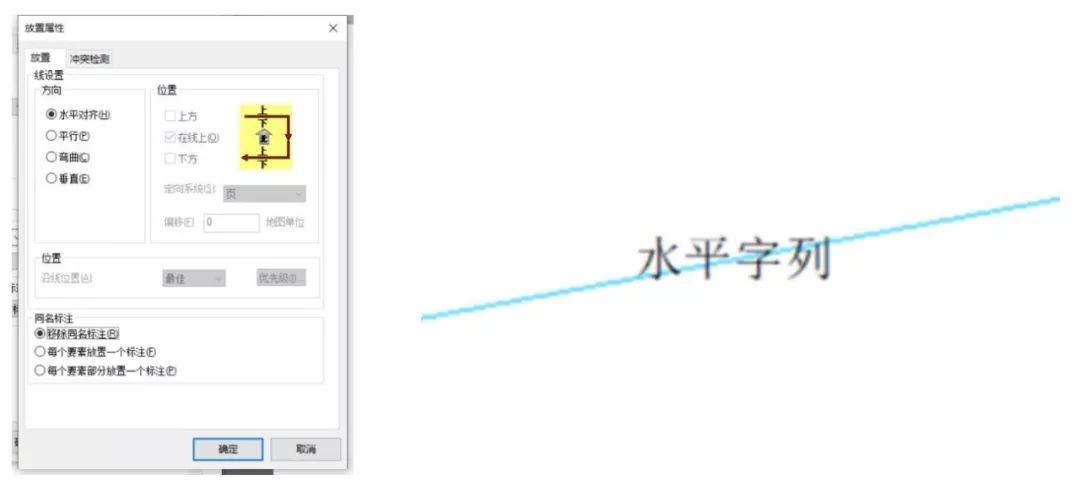

1) 水平字列： 右键→属性→标注→放置属性→水平

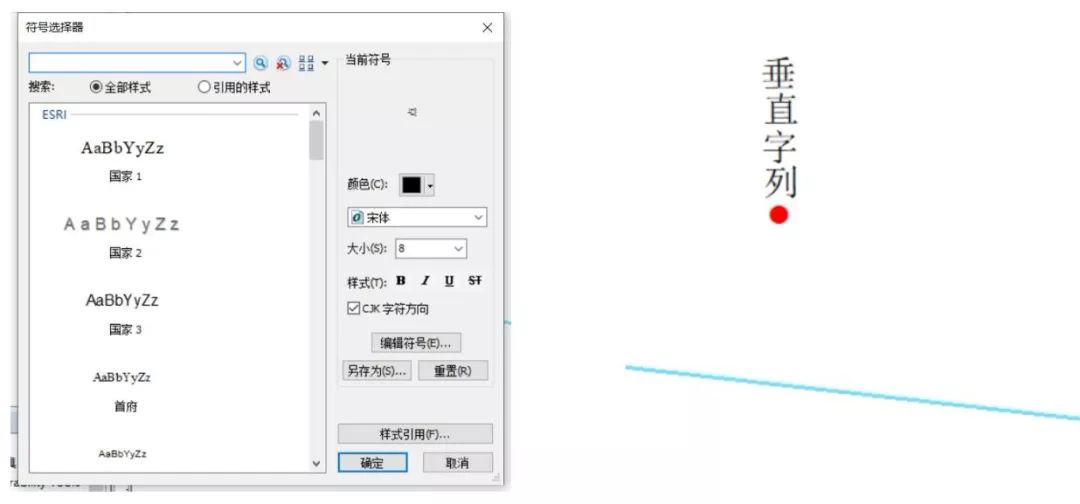

2) 垂直字列：右键→属性→标注→符号→CJK字符方向(标注符号器)

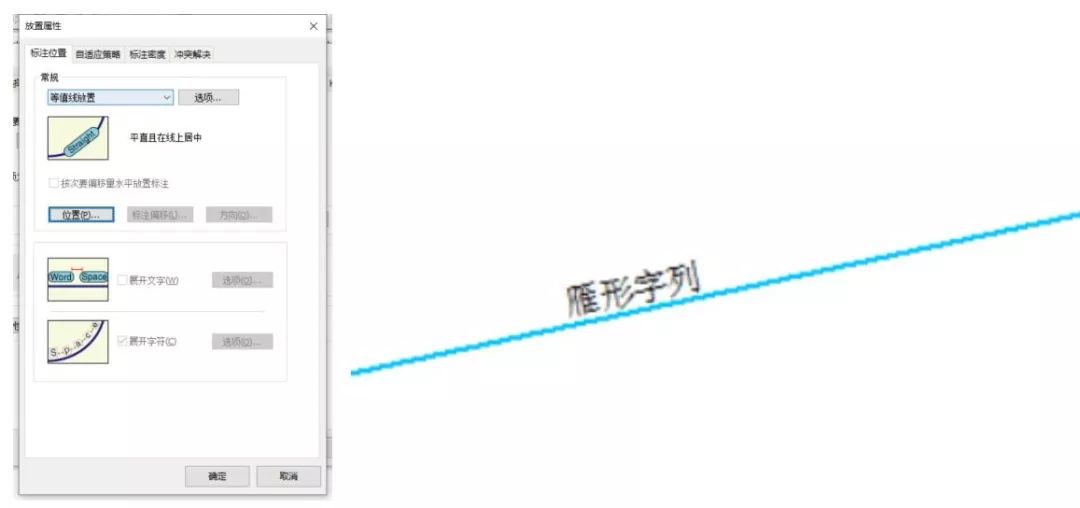

3) 雁形字列：右键→属性→标注→符号→放置属性→等值线放置

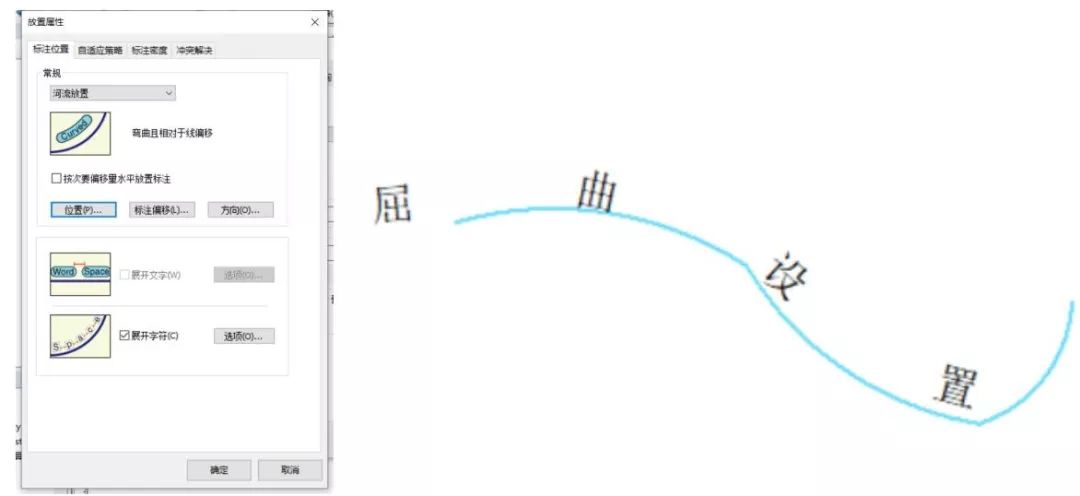

4) 屈曲字列：右键→属性→标注→符号→放置属性→河流放置

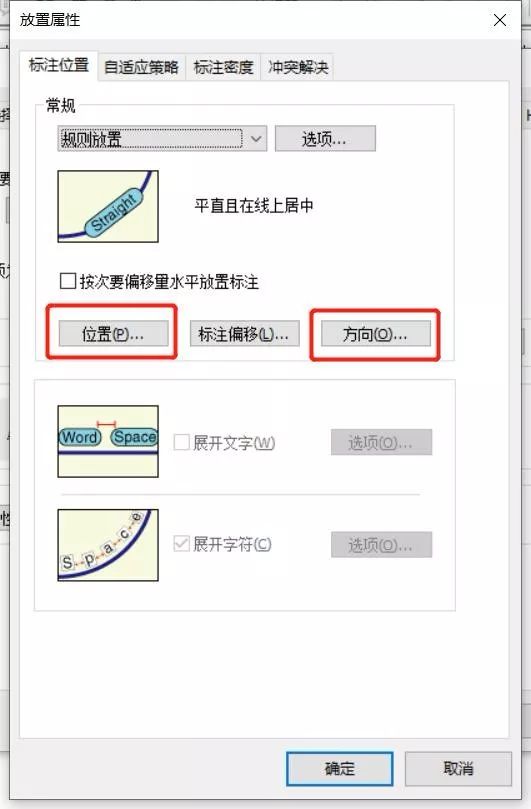

b) 标注位置与方向：右键→属性→标注→符号→放置属性
c) 标注字隔：右键→属性→标注→符号→编辑符号→字符间距→格式化文本
03
地图三要素设置
地图三要素：比例尺、图例、指北针；比例尺表示图上距离和实地距离缩小的程度，图例表示各种符号和他们的文字说明，指北针表示地图上的方向。

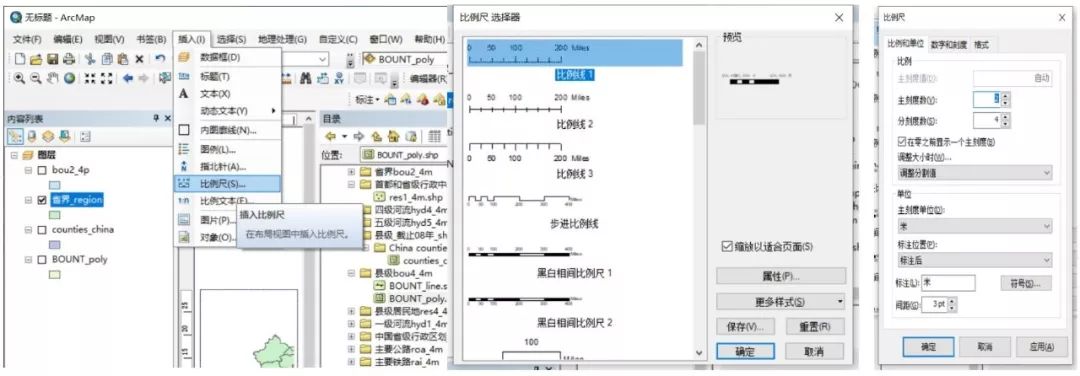

1) 插入→比例尺→选择→属性→设置显示数字间隔等设置

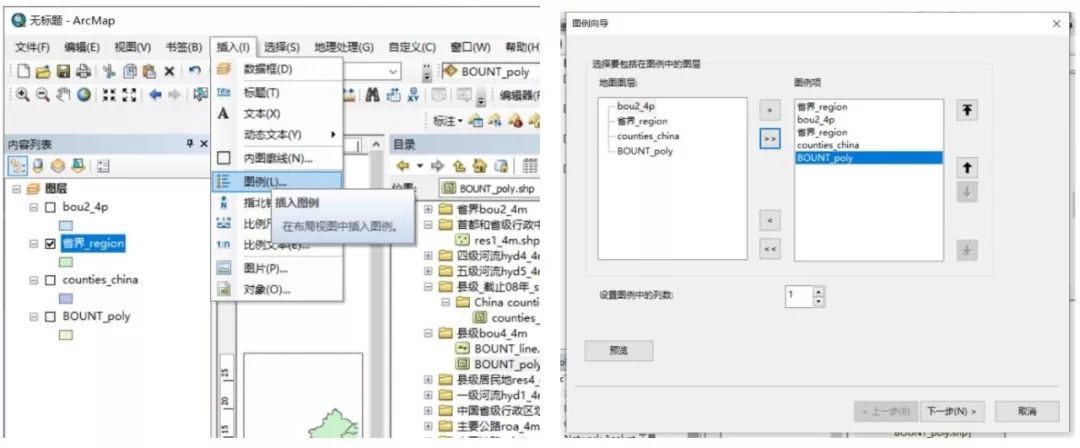

2) 插入→图例→根据提示设置图例个数，字体大小等设置

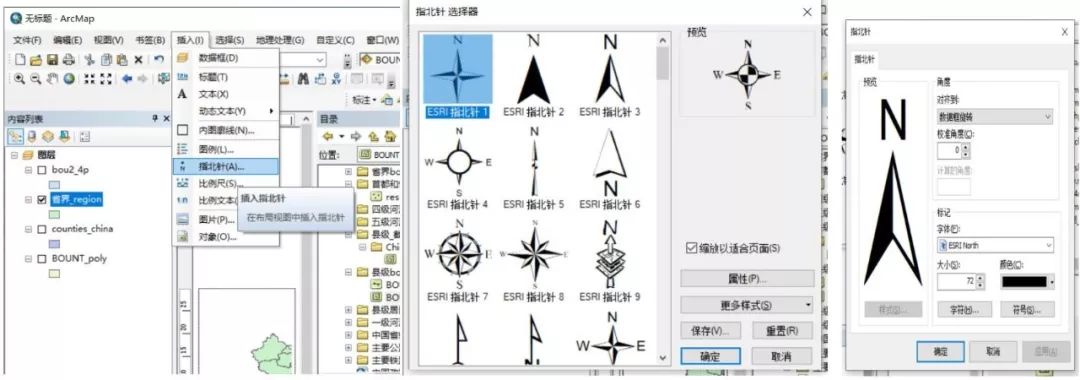

3) 插入→指北针→选择→属性→设置校准角度，字体大小等设置
04
出图设置
当将数据及要素设置完成，检查无误时就可导出地图。

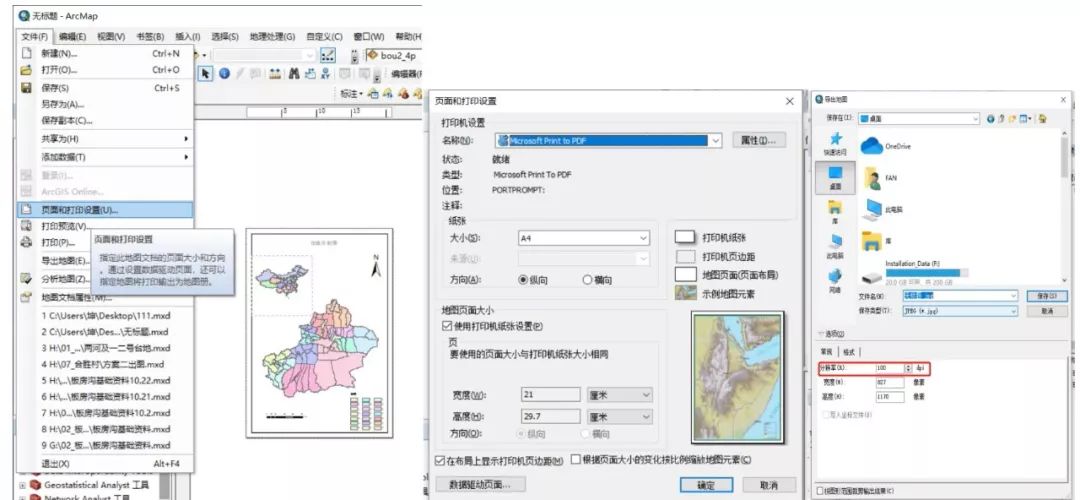

文件→页面和打印设置→导出地图→设置图纸大小分辨率
05
相关符号设置要求如下
本文转载于新疆国土空间规划
