Spring MVC 流程图解析

Spring MVC 流程图解析






Spring MVC工作流程图

图一


图二


SpringMVC工作流程描述

DispatcherServlet,HandlerMapping,HandlerExecutionChain,HandlerAdapter
HttpMessageConveter,BindingResult,ModelAndView,ViewResolver



Spring工作流程描述:

① 用户向服务器发送请求,请求被Spring 前端控制Servelt DispatcherServlet捕获;

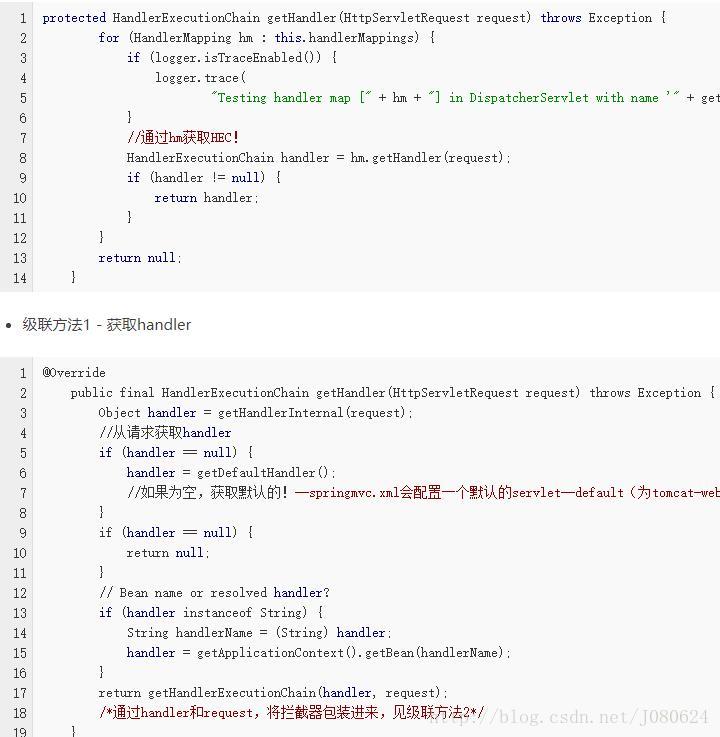

② DispatcherServlet对请求URL进行解析,得到请求资源标识符(URI)。然后根据该URI,调用HandlerMapping获得该Handler配置的所有相关的对象(包括Handler对象以及Handler对象对应的拦截器),最后以HandlerExecutionChain对象的形式返回;

代码如下图所示:

这里写图片描述

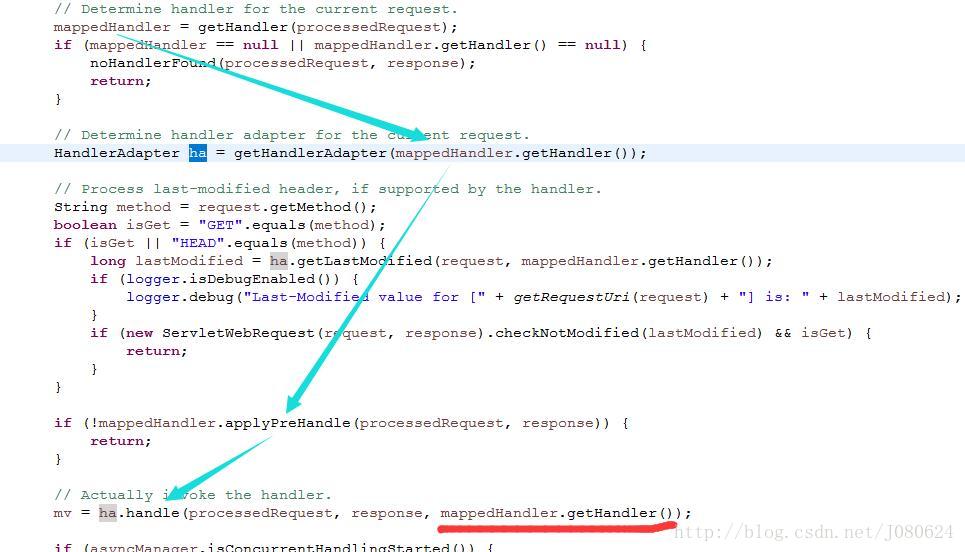

③ DispatcherServlet 根据获得的Handler,选择一个合适的HandlerAdapter。(附注:如果成功获得HandlerAdapter后,此时将开始执行拦截器的preHandler(…)方法)。

代码如下图所示:

这里写图片描述


④ 提取Request中的模型数据,填充Handler入参,开始执行Handler(Controller)。 在填充Handler的入参过程中,根据你的配置,Spring将帮你做一些额外的工作:

HttpMessageConveter: 将请求消息(如Json、xml等数据)转换成一个对象,将对象转换为指定的响应信息;

数据转换:对请求消息进行数据转换。如String转换成Integer、Double等;

数据根式化:对请求消息进行数据格式化。 如将字符串转换成格式化数字或格式化日期等;

数据验证: 验证数据的有效性(长度、格式等),验证结果存储到BindingResult或Error中。


⑤ Handler执行完成后,向DispatcherServlet 返回一个ModelAndView对象然后调用拦截器的postHandle方法。


⑥ 根据返回的ModelAndView,选择一个适合的ViewResolver(必须是已经注册到Spring容器中的ViewResolver)返回给DispatcherServlet ;


⑦ViewResolver 结合Model和View,来渲染视图。


⑧将渲染结果返回给客户端。


⑨ 执行拦截器的afterCompletion方法。

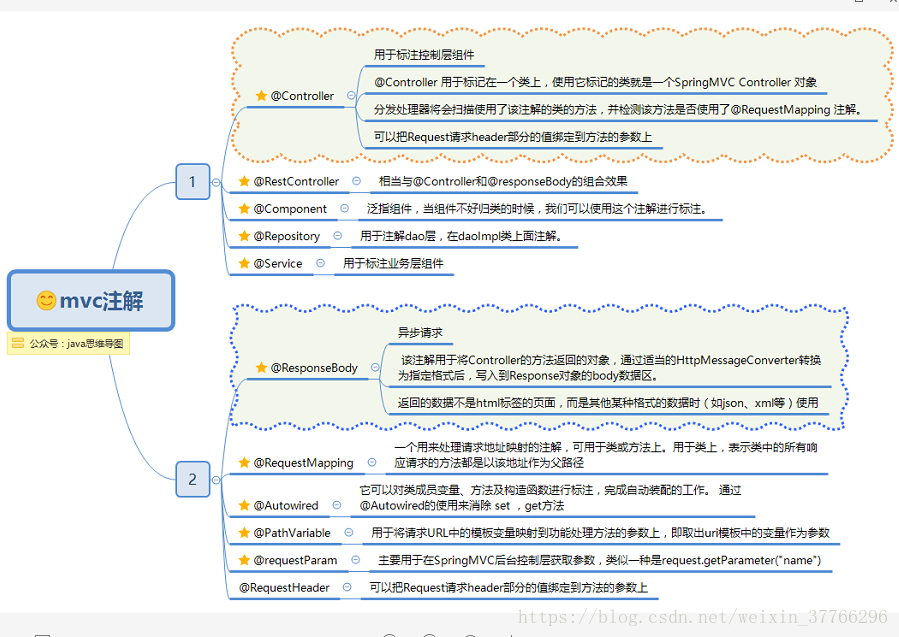

主要注解

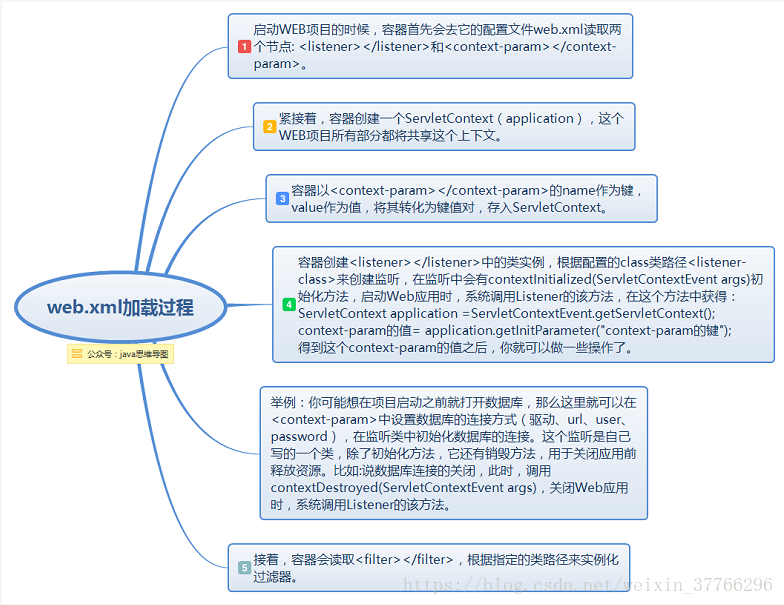

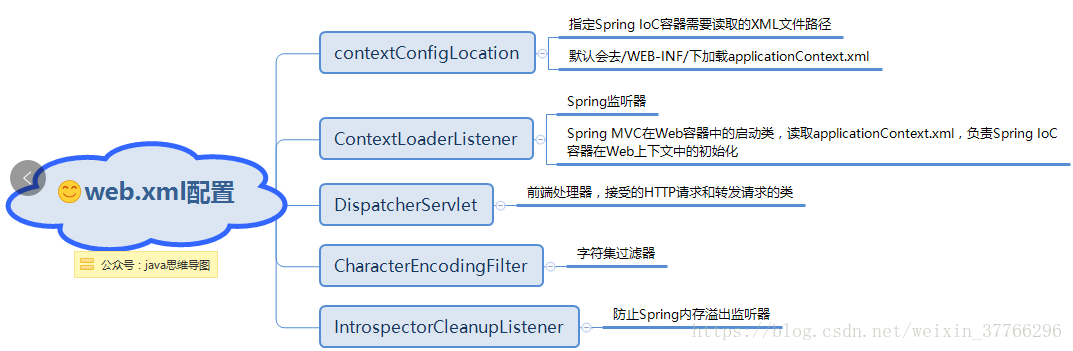

在讲ContextLoaderListener之前,首先来了解一下web.xml的作用。

  • 一个web中可以没有web.xml文件,也就是说,web.xml文件并不是web工程必须的。web.xml文件是用来初始化配置信息:比如Welcome页面、servlet、servlet-mapping、filter、listener、启动加载级别等。当你的web工程没用到这些时,你可以不用web.xml文件来配置你的Application。

  • 当要启动某个web项目时,服务器软件或容器如(tomcat)会第一步加载项目中的web.xml文件,通过其中的各种配置来启动项目,只有其中配置的各项均无误时,项目才能正确启动。web.xml有多项标签,在其加载的过程中顺序依次为:context-param >> listener >> fileter >> servlet​。(同类多个节点以出现顺序依次加载)

而spring mvc启动过程大致分为两个过程:

  • ContextLoaderListener初始化,实例化IoC容器,并将此容器实例注册到ServletContext中。
  • DispatcherServlet初始化。








参考博文:https://blog.csdn.net/J080624/article/details/77990164

https://my.oschina.net/u/3080373/blog/1438733
