Windows平台RTSP|RTMP播放端SDK集成说明

2.1 demo说明

大牛直播SDK提供C++/C#两套接口，对外提供32/64位debug/release库，C++和C#接口一一对应，C#接口比C++接口增加前缀NT_PB_；
WIN-PlayerSDK-CPP-Demo：播放端SDK对应的C++接口的demo；
WIN-PlayerSDK-CSharp-Demo：播放端SDK对应的C#接口的demo；
播放端SDK支持Win7及以上系统；
本demo基于VS2013开发。

2.2 界面UI展示

2.3集成说明

C++头文件：

[类型定义]nt_type_define.h
[Log定义]smart_log.h
[Log定义]smart_log_define.h
[base code定义]nt_base_code_define.h
[player接口]smart_player_define.h
[player参数定义]smart_player_sdk.h

C#头文件：

[base code定义]nt_base_code_define.cs
[player接口]smart_player_define.cs
[player参数定义]smart_player_sdk.cs

相关Lib：

SmartLog.dll
SmartLog.lib
SmartPlayerSDK.dll
SmartPlayerSDK.lib
avcodec-56.dll
avdevice-56.dll
avfilter-5.dll
avformat-56.dll
avutil-54.dll
postproc-53.dll
swresample-1.dll
swscale-3.dll

集成步骤：

把lib目录下debug/release库拷贝到需要集成的工程对应的debug或release目录下（确保32位/64位库debug/release目录一一对应）；

lib目录如下：

1. 32位debug库：debug
2. 32位release库：release
3. 64位debug库：x64\debug
4. 64位release库：x64\release

2. 相关cs头文件，加入需要集成的工程；

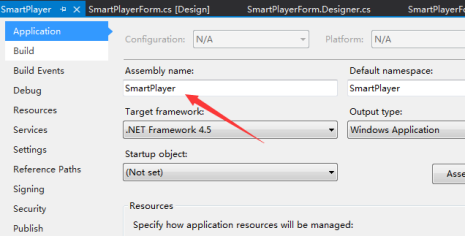

3. 在需要集成的工程，右键->Properties->

Application->Assembly name，大牛直播SDK按照APP名称授权，未授权版本，此处请改成“SmartPlayer”，如需授权，可直接联系商务；

4. 正式授权版，需要在Init()接口调用之前添加设置license的代码（相关Key和CID请根据正式授权版邮件说明填写）：

2.4 接口调用时序(以C#为例)

2.4.1 设置授权license

C#的SDK，请在在NT.NTSmartPlayerSDK.NT_SP_Init之前添加下面的代码：

NT.NTSmartPlayerSDK.NT_SP_SetSDKClientKey("xxxxxxxxxx", "xxxxxxxxxx", 0, IntPtr.Zero);UInt32 isInited = NT.NTSmartPlayerSDK.NT_SP_Init(0, IntPtr.Zero);
if (isInited != 0)
{MessageBox.Show("调用NT_SP_Init失败..");return;
}

C++的SDK，请在player_api_.Init之前添加下面的代码：

NT_SP_SetSDKClientKey(NT_SP_SetSDKClientKey("xxxxxxxxxx", "xxxxxxxxxx", 0, nullptr);if ( NT_ERC_OK != player_api_.Init(0, NULL) )
{return FALSE;
}

2.4.2 设置日志存放路径

需要在player_api_.Init之前添加下面的代码：

// 设置日志路径(请确保目录存在)
String log_path = "D:\\playerlog";
NTSmartLog.NT_SL_SetPath(log_path);

如目录存在，并具备文件写入权限，关闭应用程序后，相关文件夹下会有smart_sdk.log生成。

2.4.3 初始化SDK

NT_SP_Init：SDK初始化，多实例播放，此接口仅需调用一次即可。

2.4.4 特定机型硬解码检测

如系统用于特定机型环境下，特别是多路播放场景，需用到硬解码的话，可以用以下两组接口检测系统是否支持硬解。

注：在软解性能满足系统需求的前提下，一般建议优先使用软解。

/** 检查是否支持H264硬解码* 如果支持的话返回NT_ERC_OK*/
[DllImport(@"SmartPlayerSDK.dll")]
public static extern UInt32 NT_SP_IsSupportH264HardwareDecoder();/** 检查是否支持H265硬解码* 如果支持的话返回NT_ERC_OK*/
[DllImport(@"SmartPlayerSDK.dll")]
public static extern UInt32 NT_SP_IsSupportH265HardwareDecoder();

如需使用硬解码，调用如下接口即可：

NTSmartPlayerSDK.NT_SP_SetH264HardwareDecoder(player_handle_, is_support_h264_hardware_decoder_ ? 1 : 0, 0);
NTSmartPlayerSDK.NT_SP_SetH265HardwareDecoder(player_handle_, is_support_h265_hardware_decoder_ ? 1 : 0, 0);

2.4.5 Open生成播放实例

NT_SP_Open：每调用一次Open接口，对应一个播放实例，如需播放多实例，对应多个player handler。

if (player_handle_ == IntPtr.Zero)
{player_handle_ = new IntPtr();UInt32 ret_open = NTSmartPlayerSDK.NT_SP_Open(out player_handle_, IntPtr.Zero, 0, IntPtr.Zero);if (ret_open != 0){player_handle_ = IntPtr.Zero;MessageBox.Show("调用NT_SP_Open失败..");return;}
}

2.4.6 设置回调事件

NT_SP_SetEventCallBack：用于回调网络链接状态、buffer状态(开始、buffer比例、结束)、实时带宽等，对应EventID如下：

/*事件ID*/
public enum NT_SP_E_EVENT_ID : uint
{NT_SP_E_EVENT_ID_BASE = NTBaseCodeDefine.NT_EVENT_ID_SMART_PLAYER_SDK,NT_SP_E_EVENT_ID_CONNECTING          = NT_SP_E_EVENT_ID_BASE | 0x2, /*连接中*/NT_SP_E_EVENT_ID_CONNECTION_FAILED = NT_SP_E_EVENT_ID_BASE | 0x3, /*连接失败*/NT_SP_E_EVENT_ID_CONNECTED       = NT_SP_E_EVENT_ID_BASE | 0x4, /*已连接*/NT_SP_E_EVENT_ID_DISCONNECTED     = NT_SP_E_EVENT_ID_BASE | 0x5, /*断开连接*/NT_SP_E_EVENT_ID_NO_MEDIADATA_RECEIVED = NT_SP_E_EVENT_ID_BASE | 0x8,  /*收不到RTMP数据*/NT_SP_E_EVENT_ID_RTSP_STATUS_CODE   = NT_SP_E_EVENT_ID_BASE | 0xB,  /*rtsp status code上报, 目前只上报401, param1表示status code*//* 接下来请从0x81开始*/NT_SP_E_EVENT_ID_START_BUFFERING = NT_SP_E_EVENT_ID_BASE | 0x81, /*开始缓冲*/NT_SP_E_EVENT_ID_BUFFERING     = NT_SP_E_EVENT_ID_BASE | 0x82, /*缓冲中, param1 表示百分比进度*/NT_SP_E_EVENT_ID_STOP_BUFFERING  = NT_SP_E_EVENT_ID_BASE | 0x83, /*停止缓冲*/NT_SP_E_EVENT_ID_DOWNLOAD_SPEED  = NT_SP_E_EVENT_ID_BASE | 0x91, /*下载速度， param1表示下载速度，单位是(Byte/s)*/NT_SP_E_EVENT_ID_PLAYBACK_REACH_EOS = NT_SP_E_EVENT_ID_BASE | 0xa1,     /*播放结束, 直播流没有这个事件，点播流才有*/NT_SP_E_EVENT_ID_RECORDER_REACH_EOS = NT_SP_E_EVENT_ID_BASE | 0xa2,     /*录像结束, 直播流没有这个事件, 点播流才有*/NT_SP_E_EVENT_ID_PULLSTREAM_REACH_EOS = NT_SP_E_EVENT_ID_BASE | 0xa3,   /*拉流结束, 直播流没有这个事件，点播流才有*/NT_SP_E_EVENT_ID_DURATION = NT_SP_E_EVENT_ID_BASE | 0xa8, /*视频时长，如果是直播，则不上报，如果是点播的话, 若能从视频源获取视频时长的话，则上报， param1表示视频时长，单位是毫秒(ms)*/
}

NT_SP_SetVideoSizeCallBack：设置视频分辨率回调，如流数据携带视频数据，SDK会回上来视频宽高信息：

//video resolution callback
video_size_call_back_ = new SP_SDKVideoSizeCallBack(SP_SDKVideoSizeHandle);
NTSmartPlayerSDK.NT_SP_SetVideoSizeCallBack(player_handle_, IntPtr.Zero, video_size_call_back_);

注意：视频宽高回上来或绘制窗口发生变化时，记得调用NT_SP_OnWindowSize()更新，如不调用可能会引起视频模糊。

private void PlaybackWindowResized(Int32 width,Int32 height)
{width_=width;height_=height;int left=playWnd.Left;int top=playWnd.Top;textBox_resolution.Text=width+"*"+height;if(player_handle_==IntPtr.Zero){return;}NTSmartPlayerSDK.NT_SP_OnWindowSize(player_handle_,playWnd.Width,playWnd.Height);
}

NT_SP_SetVideoFrameCallBack：设置YUV/RGB32数据回调，可用于对接第三方视频分析，或自行绘制等，如系统不支持D3D绘制，可设置回调数据，上层GDI模式绘制：

/*定义视频帧图像格式*/
public enum NT_SP_E_VIDEO_FRAME_FORMAT : uint
{NT_SP_E_VIDEO_FRAME_FORMAT_RGB32 = 1, // 32位的rgb格式, r, g, b各占8, 另外一个字节保留, 内存字节格式为: bb gg rr xx, 主要是和windows位图匹配, 在小端模式下，按DWORD类型操作，最高位是xx, 依次是rr, gg, bbNT_SP_E_VIDEO_FRAME_FORMAT_ARGB = 2, // 32位的argb格式，内存字节格式是: bb gg rr aa 这种类型，和windows位图匹配NT_SP_E_VIDEO_FRAME_FROMAT_I420 = 3, // YUV420格式, 三个分量保存在三个面上
}

NT_SP_SetVideoFrameCallBackV2：设置YUV/RGB32数据回调，与NT_SP_SetVideoFrameCallBack接口的不同在于，吐出来的视频数据, 可以指定宽高；
NT_SP_SetRenderVideoFrameTimestampCallBack：设置绘制视频帧时，视频帧时间戳回调，一般播放器无时间戳回调需求的话，无需设置：

//video timestamp callback
video_frame_ts_callback_ = new SP_SDKRenderVideoFrameTimestampCallBack(SP_SDKRenderVideoFrameTimestampCallBack);
NTSmartPlayerSDK.NT_SP_SetRenderVideoFrameTimestampCallBack(player_handle_, IntPtr.Zero, video_frame_ts_callback_);

NT_SP_SetAudioPCMFrameCallBack：设置音频PCM帧回调, 吐PCM数据出来，目前每帧大小是10ms，一般播放器无使用需求的话，无需设置；

NT_SP_SetUserDataCallBack：设置用户数据回调，此接口需要和推送端SDK配套使用，用于返回推送端设定的实时用户数据（如时间戳、经纬度等各种扩展指令或信息），如只是单纯使用播放SDK，无需设置；

NT_SP_SetSEIDataCallBack：设置视频SEI数据回调，如只是单纯使用播放SDK，不需要额外处理扩展SEI数据的话，无需设置。

2.4.7 D3DRender检测

目前，几乎很少存在不支持D3D绘制的情况，考虑到系统通用性，我们在播放之前，先做检测，具体调用接口如下：

/** handle: 播放句柄* hwnd: 这个要传入真正用来绘制的窗口句柄* is_support: 如果支持的话 *is_support 为1， 不支持的话为0* 接口调用成功返回NT_ERC_OK*/
[DllImport(@"SmartPlayerSDK.dll")]
public static extern UInt32 NT_SP_IsSupportD3DRender(IntPtr handle, IntPtr hwnd, ref Int32 is_support);

对于不支持D3D绘制的情况下，设置回调YUV数据，上层直接用GDI模式绘制，注意：GDI绘制效率偏低。

Int32 in_support_d3d_render = 0;if (NT.NTBaseCodeDefine.NT_ERC_OK == NTSmartPlayerSDK.NT_SP_IsSupportD3DRender(player_handle_, playWnd.Handle, ref in_support_d3d_render))
{if (1 == in_support_d3d_render){is_support_d3d_render = true;}
}if (is_support_d3d_render)
{is_gdi_render_ = false;// 支持d3d绘制的话，就用D3D绘制NTSmartPlayerSDK.NT_SP_SetRenderWindow(player_handle_, playWnd.Handle);if (btn_check_render_scale_mode.Checked){NTSmartPlayerSDK.NT_SP_SetRenderScaleMode(player_handle_, 1);}else{NTSmartPlayerSDK.NT_SP_SetRenderScaleMode(player_handle_, 0);}
}
else
{is_gdi_render_ = true;playWnd.Visible = false;// 不支持D3D就让播放器吐出数据来，用GDI绘制//video frame callback (YUV/RGB)//format请参见 NT_SP_E_VIDEO_FRAME_FORMAT，如需回调YUV，请设置为 NT_SP_E_VIDEO_FRAME_FROMAT_I420video_frame_call_back_ = new SP_SDKVideoFrameCallBack(SetVideoFrameCallBack);
NTSmartPlayerSDK.NT_SP_SetVideoFrameCallBack(player_handle_, (Int32)NT.NTSmartPlayerDefine.NT_SP_E_VIDEO_FRAME_FORMAT.NT_SP_E_VIDEO_FRAME_FORMAT_RGB32, IntPtr.Zero, video_frame_call_back_);
}

2.4.8 设置播放URL

NT_SP_SetURL：支持rtsp/rtmp/本地FLV文件(全路径)。

2.4.9 设置回调PCM

NT_SP_SetIsOutputAudioDevice：设置是否播放出声音，这个和静音接口是有区别的，这个接口的主要目的是为了用户设置了外部PCM回调接口后，又不想让SDK播放出声音时使用。

2.4.10 RTMP/RTSP播放参数设置

具体可参照Demo源码里面InitCommonSDKParam()：

2.4.10.1 播放前可选设置接口

NT_SP_SetBuffer：设置视频播放缓冲buffer大小，单位：毫秒；
NT_SP_SetRTSPTcpMode：设置RTSP TCP 模式, 1为TCP, 0为UDP, 此接口仅RTSP有效；
NT_SP_SetRtspTimeout：设置RTSP超时时间, timeout单位为秒，必须大于0；
NT_SP_SetRtspAutoSwitchTcpUdp：对于RTSP来说，有些可能支持rtp over udp方式，有些可能支持使用rtp over tcp方式. 为了方便使用，有些场景下可以开启自动尝试切换开关, 打开后如果udp无法播放，sdk会自动尝试tcp, 如果tcp方式播放不了,sdk会自动尝试udp， is_auto_switch_tcp_udp：如果设置1的话, sdk将在tcp和udp之间尝试切换播放，如果设置为0，则不尝试切换；
NT_SP_SetFastStartup：设置秒开, 1为秒开, 0为不秒开，此接口用于如RTMP服务器缓存GOP时，酌情使用；
NT_SP_SetLowLatencyMode：设置低延时播放模式，默认是正常播放模式，mode: 1为低延时模式， 0为正常模式，低延迟模式下，可能会导致音视频不同步，或视频帧不均匀；
NT_SP_SetReportDownloadSpeed：设置下载速度上报, 默认不上报下载速度；

* is_report: 上报开关, 1: 表上报. 0: 表示不上报. 其他值无效.

* report_interval：上报时间间隔（上报频率），单位是秒，最小值是1秒1次. 如果小于1且设置了上报，将调用失败

* 注意：如果设置上报的话，请设置SetEventCallBack, 然后在回调函数里面处理这个事件.

* 上报事件是：NT_SP_E_EVENT_ID_DOWNLOAD_SPEED

NT_SP_GetDownloadSpeed：主动获取下载速度，speed：返回下载速度，单位是Byte/s；
NT_SP_SetParam：万能接口, 设置参数，大多数问题，这些接口都能解决；
NT_SP_GetParam：万能接口, 得到参数，大多数问题，这些接口都能解决；

2.4.10.2 播放前后可实时调用的接口

NT_SP_SetMute：播放过程中，实时静音、取消静音，可播放之前调用，亦或播放过程中实时调用；
NT_SP_SetAudioVolume：不同于实时静音接口，此接口可以更细粒度的控制音量，默认范围[0,100]，其中0是静音，100是最大音量, 默认是100；
NT_SP_SetOnlyDecodeVideoKeyFrame：多窗口播放场景下，部分窗口可能只需要播放关键帧，如有类似场景需求，可用此接口；
NT_SP_SetRotation：设置视频View旋转，顺时针旋转，degress：设置0， 90， 180， 270度有效，其他值无效，注意：除了0度，其他角度播放会耗费更多CPU；
NT_SP_SetFlipVertical：设置视频View上下反转(垂直反转)；
NT_SP_SetFlipHorizontal：设置视频View水平反转；
NT_SP_SetRenderScaleMode:设置视频画面的填充模式，如填充整个绘制窗口、等比例填充绘制窗口，如不设置，默认填充整个绘制窗口；

2.4.11 开始播放

NT_SP_StartPlay

开始播放RTMP或RTSP流数据。

2.4.12 RTMP/RTSP拉流端录像

NT_SP_SetRecorderDirectory：设置录像目录
NT_SP_SetRecorderFileMaxSize：设置单个文件最大大小
NT_SP_SetRecorderFileNameRuler：设置录像文件名生成规则
NT_SP_SetRecorderCallBack：设置录像回调接口
NT_SP_SetRecorderAudioTranscodeAAC：设置录像时音频转AAC编码的开关, aac比较通用，sdk增加其他音频编码(比如speex, pcmu, pcma等)转aac的功能
NT_SP_SetRecorderVideo：设置是否录视频，默认的话，如果视频源有视频就录，没有就没得录, 但有些场景下可能不想录制视频，只想录音频，所以增加个开关
NT_SP_SetRecorderAudio：设置是否录音频，默认的话，如果视频源有音频就录，没有就没得录, 但有些场景下可能不想录制音频，只想录视频，所以增加个开关
NT_SP_StartRecorder：启动录像
NT_SP_StopRecorder：停止录像

2.4.13 实时快照

NT_SP_CaptureImage

用于播放端实时截取当前播放图片，图片以PNG形式保存至本地。

String name = capture_image_path_ + "\\" +  DateTime.Now.ToString("hh-mm-ss") + ".png";byte[] buffer1 = Encoding.Default.GetBytes(name);
byte[] buffer2 = Encoding.Convert(Encoding.Default, Encoding.UTF8, buffer1, 0, buffer1.Length);byte[] buffer3 = new byte[buffer2.Length + 1];
buffer3[buffer2.Length] = 0;Array.Copy(buffer2, buffer3, buffer2.Length);IntPtr file_name_ptr = Marshal.AllocHGlobal(buffer3.Length);
Marshal.Copy(buffer3, 0, file_name_ptr, buffer3.Length);capture_image_call_back_ = new SP_SDKCaptureImageCallBack(SDKCaptureImageCallBack);UInt32 ret = NTSmartPlayerSDK.NT_SP_CaptureImage(player_handle_, file_name_ptr, IntPtr.Zero, capture_image_call_back_);Marshal.FreeHGlobal(file_name_ptr);if (NT.NTBaseCodeDefine.NT_ERC_OK == ret)
{// 发送截图请求成功
}
else if ((UInt32)NT.NTSmartPlayerDefine.SP_E_ERROR_CODE.NT_ERC_SP_TOO_MANY_CAPTURE_IMAGE_REQUESTS == ret)
{// 通知用户延时MessageBox.Show("Too many capture image requests!");
}
else
{// 其他失败
}

2.4.14 快速切换URL

NT_SP_SwitchURL

快速切换URL，用于不用析构整个player实例的前提下，实时切换播放的URL。

2.4.15 用户数据回调

NT_SP_SetUserDataCallBack

设置用户数据回调，用于接收扩展SEI模块发送的用户数据信息，如不是配合我们扩展SEI发送DK，此接口无需调用。

2.4.16 SEI数据回调

NT_SP_SetSEIDataCallBack

设置视频sei数据回调，用于接收SEI数据回调，如流数据不存在SEI或不准备处理SEI数据，此接口无需调用。

2.4.17 停止播放

NT_SP_StopPlay

停止播放RTMP或RTSP流数据。

2.4.18 关闭播放实例

NT_SP_Close

调用Close接口后，player handler置空。

if ( player_handle_ != IntPtr.Zero)
{NTSmartPlayerSDK.NT_SP_Close(player_handle_);player_handle_ = IntPtr.Zero;
}

2.4.19 Uninit

NT_SP_UnInit

UnInit() 是SDK最后一个调用的接口，多实例环境下，只需要调用一次即可。
