RAID
RAID：独立磁盘冗余阵列（Redundant Arrays of Independent(最早是Inexpensive，后来改成Independent) Disks，RAID）

计算机核心部件：CPU，内存，IO设备

部分硬盘接口格式：

驱动：将逻辑指令转化为对应设备的控制指令的程序。

将cpu指令转化为各设备可以理解的指令，在转换处有一个控制设备，集成再主板上的叫控制器，独立在主板外的叫适配器；本质上是同一种东西。即控制器(适配器)是连接主板和IO设备(外接IO设备，如磁盘、USB等)中间的桥梁，负责让CPU和IO设备良好通信的介质。

RAID级别

RAID级别仅仅代表磁盘组织方式不同(应用不同场景需求)，没有上下之分。考虑因素：数据传输速度，完整性，可靠性，安全性等。

RAID0：条带技术

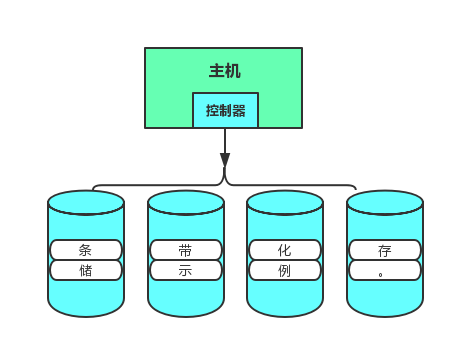

所谓条带技术，即RAID0，就是将一各数据分为很多片，通过控制器，存放在不同的磁盘设备上，这样可以大大提高读写速度，缓解IO端口的读写瓶颈问题。但是带来的问题：如果任意一个磁盘损坏，此文件就无法使用，这也大大降低了磁盘存储的可靠性。

RAID1：磁盘镜像技术

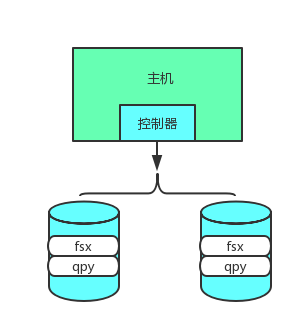

磁盘镜像技术，即RAID1，就是在通过控制器向磁盘存储数据时，将一份数据分别存放在不同的磁盘上，每个磁盘存放的数据都是完整的，相同的。这种技术，提高了磁盘存储的可靠性，即是有一个磁盘损坏，也可以从别的磁盘上备份得到；但是缺毫无冗余能力，即读写速度并没有提升(相反，写的速度反而降低)，硬盘利用率只有二分之一。

RAID4：校验码技术

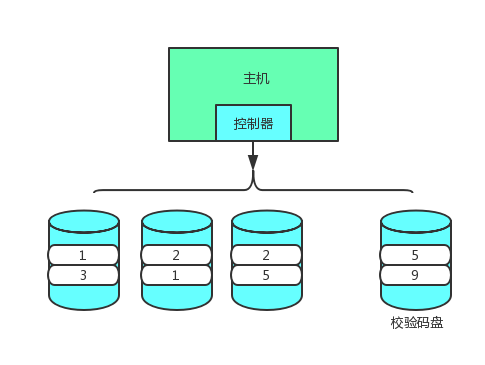

校验码技术，即RAID4，磁盘群提供一个校验码盘，负责记录其他磁盘存储的总和数据，如：在上图，存储数据磁盘上分别存储1、2、2，则在校验码盘存储5(1+2+2)；如果存储数据盘有一个损坏，有能通过校验码盘和其他正常工作的盘，恢复出损坏盘的数据。校验码技术，提升了读写速度，并且有一定的可靠性(坏一块磁盘并不影响数据完整性)。

即便如此，因为恢复数据(有一块盘损坏)时，需要校验码盘和其他盘共同参与，这也提升了IO压力，和损坏风险。同时，校验码盘容易成为整个技术的瓶颈。

RAID5：轮流校验码技术

RAID5和RAID4很相似，差别在于：RAID5的校验码盘不是固定的，即磁盘群内，互为校验码盘，这样就缓解了RAID4暴露出来的问题(固定的校验码盘容易成为整个技术的瓶颈)。

RAID级别示意图

RAID组合

RAID01

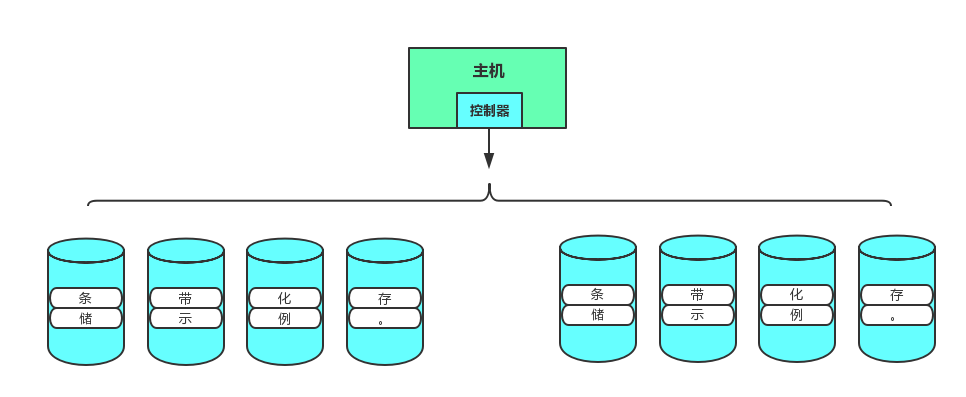

所谓RAID01就是先进行RAID0(条带化)，在进行RAID1(镜像化)，这样可一提升IO速度，也可以确保可靠性。

但是，如果有一块磁盘损坏，可能整个磁盘体系都需要被调用。

RAID10

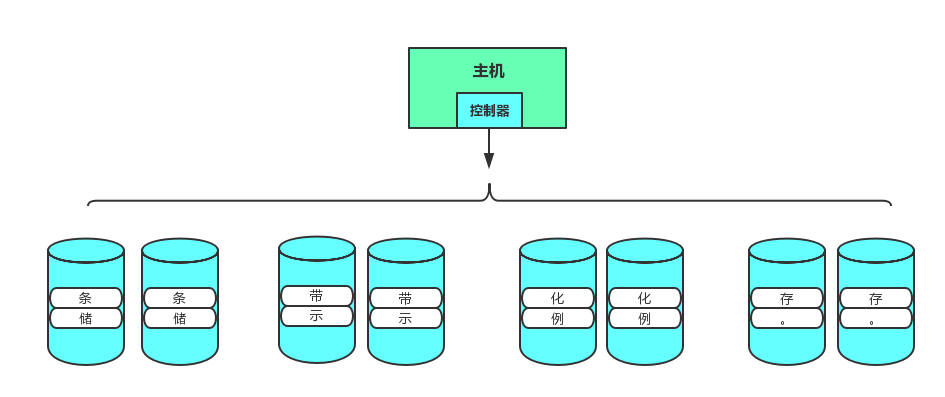

所谓RAID10即先进行RAID1(镜像技术)，再进行RAID0(条带技术)，这样可一提升IO速度，也可以确保可靠性。如果有一块磁盘损坏，则不需要调用整个磁盘体系，只需要调用和损坏磁盘互为镜像的磁盘进行数据恢复即可。

RAID50

所谓RAID10即先进行RAID5(镜像技术)，再进行RAID0(条带技术)。此处不再过多解释。

RAID50大大提升对数据的读写能力，同时具备冗余能力。空间利用率为(总盘数-校验盘个数)/总盘数

JBOD技术

JBOD磁盘技术，适合Hadoop。

性能无提升，不具备冗余能力，空间利用率百分之百

RAID盘选取

早期：

• IDE

• SCSI

如今：

• STAT

  ​ 盘大，价格便宜

• SAS

  ​ 盘小，价格昂贵

硬件RAID

模型1

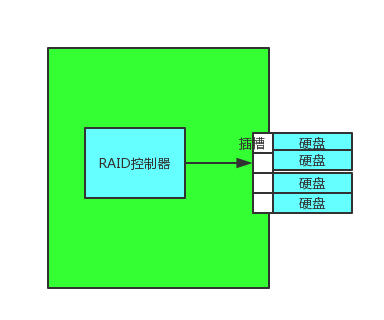

主机连接有插槽，RAID控制器通过线缆连接到插槽(插槽镶嵌再主机上)，将硬盘插入插槽，组成RAID阵列。

模型2

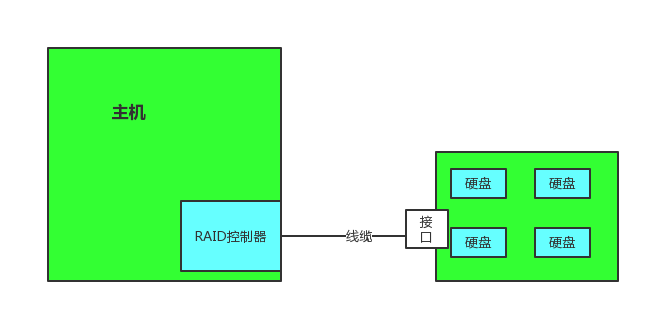

磁盘阵列放在一个大的磁盘盒子内，通过一个向外接口

主机没有插槽，通过一个外接线缆，将主机RAID控制器和磁盘阵列盒子连接在一起。

软件RAID

内核必须支持软件RAID，LInux内核中有一个模块md：multi disks(多磁盘)

使用md模拟一个raid(逻辑RAID)，/dev/mdx

mdadm

RAID需要在不同磁盘上做，才有意义(突破单个磁盘的IO瓶颈)，实验状态下，使用一块磁盘不同分区来实现(真实环境是毫无意义的，因为磁盘的IO端口依然是传输瓶颈)。

mdadm是个模式化的命令：

• 创建模式 -C

  ​ 专用选项：-l(指定级别)；-n(设备个数)；-a(是否自动为其创建设备文件(yes，no))；-c(指定chunk大小，即数据块大小)

  ​ -x : 指定空闲盘的个数。留着一个备份盘，如果有一个使用的盘坏掉，备份盘立刻顶上去，保证数据安全。

• 管理模式

  –add(-a) --remove(-r)等

  mdadm /dev/mdx --fail /dev/sdxx

  mdadm -S(–stop) /dev/mdx

• 监控模式 -F

• 增长模式 -G

• 装配模式 -A

RAID0

将/dev/vdb分为四个分区，并创建其每个分区的系统类型为Linux raid autodetect。

[root@raid ~]# fdisk /dev/vdb

Device contains neither a valid DOS partition table, nor Sun, SGI or OSF disklabel

Building a new DOS disklabel with disk identifier 0x05300968.

Changes will remain in memory only, until you decide to write them.

After that, of course, the previous content won’t be recoverable.

​

Warning: invalid flag 0x0000 of partition table 4 will be corrected by w(rite)

​

WARNING: DOS-compatible mode is deprecated. It’s strongly recommended to
switch off the mode (command ‘c’) and change display units to
sectors (command ‘u’).

​

Command (m for help): n

Command action
e   extended
p   primary partition (1-4)

p

Partition number (1-4): 1

First cylinder (1-2080, default 1):

Using default value 1

Last cylinder, +cylinders or +size{K,M,G} (1-2080, default 2080): +200M

Command (m for help): n

Command action
e   extended
p   primary partition (1-4)

p

Partition number (1-4): 2

First cylinder (408-2080, default 408):

Using default value 408

Last cylinder, +cylinders or +size{K,M,G} (408-2080, default 2080): +200M

Command (m for help): n

Command action
e   extended
p   primary partition (1-4)

p

Partition number (1-4): 3

First cylinder (815-2080, default 815):

Using default value 815

Last cylinder, +cylinders or +size{K,M,G} (815-2080, default 2080): +200M

​

Command (m for help): n

Command action
e   extended
p   primary partition (1-4)

p

Selected partition 4

First cylinder (1222-2080, default 1222):

Using default value 1222

Last cylinder, +cylinders or +size{K,M,G} (1222-2080, default 2080):

Using default value 2080

Command (m for help): t

Partition number (1-4): 1

Hex code (type L to list codes): fd

Changed system type of partition 1 to fd (Linux raid autodetect)

​

Command (m for help): t

Partition number (1-4): 2

Hex code (type L to list codes): fd

Changed system type of partition 2 to fd (Linux raid autodetect)

​

Command (m for help): t

Partition number (1-4): 3

Hex code (type L to list codes): fd

Changed system type of partition 3 to fd (Linux raid autodetect)

​

Command (m for help): t

Partition number (1-4): 4

Hex code (type L to list codes): fd

Changed system type of partition 4 to fd (Linux raid autodetect)

Command (m for help): w

将/dev/vdb1和/dev/vdb4作为磁盘阵列(RAID0模式)。

​

[root@raid ~]# mdadm -C /dev/md0 -a yes -l 0 -n 2 /dev/vdb{1,4}

mdadm: Defaulting to version 1.2 metadata

mdadm: array /dev/md0 started.

​

[root@raid ~]# cat /proc/mdstat         //查看创建结果

Personalities : [raid0]

md0 : active raid0 vdb4[1] vdb1[0]//所有启用的RAID设备
637440 blocks super 1.2 512k chunks   //chunk大小为512k

unused devices: <none>

在操作系统看来，/dev/md0就是一个块设备，和/dev/sda2没有区别，RAID机制的实现是在物理层面。即块设备可以被操作系统识别后，就需要进行格式化：

[root@raid ~]# mkfs.ext3 /dev/md0   //格式化/dev/md0为ext3格式

mke2fs 1.41.12 (17-May-2010)

Filesystem label=

OS type: Linux

Block size=4096 (log=2)

Fragment size=4096 (log=2)

Stride=128 blocks, Stripe width=256 blocks

39840 inodes, 159360 blocks

7968 blocks (5.00%) reserved for the super user

First data block=0

Maximum filesystem blocks=163577856

5 block groups

32768 blocks per group, 32768 fragments per group

7968 inodes per group

Superblock backups stored on blocks:

    32768, 98304

​

Writing inode tables: done

Creating journal (4096 blocks): done

Writing superblocks and filesystem accounting information: done

​

This filesystem will be automatically checked every 20 mounts or

180 days, whichever comes first.  Use tune2fs -c or -i to override.

查看md0文件系统

[root@raid ~]# fdisk -l /dev/md0

​

Disk /dev/md0: 652 MB, 652738560 bytes

2 heads, 4 sectors/track, 159360 cylinders

Units = cylinders of 8 * 512 = 4096 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 524288 bytes / 1048576 bytes

Disk identifier: 0x00000000

挂载文件设备

[root@raid ~]# mkdir /fsx

[root@raid ~]# mount /dev/md0 /fsx/

[root@raid ~]# cd /fsx/

[root@raid fsx]# ls

lost+found

RAID1

前期步骤和创建RAID0基本一样，即创建分区，设备分区系统类型等。然后，创建RAID1：

root@raid fsx]# mdadm -C /dev/md1 -a yes -l 1 -n 2 /dev/vda1 /dev/vda2

mdadm: Note: this array has metadata at the start and
may not be suitable as a boot device.  If you plan to
store ‘/boot’ on this device please ensure that
your boot-loader understands md/v1.x metadata, or use
--metadata=0.90

Continue creating array? y

mdadm: Defaulting to version 1.2 metadata

mdadm: array /dev/md1 started.

查看/dev/md1设备块信息

[root@raid fsx]# fdisk -l /dev/md1

​

Disk /dev/md1: 209 MB, 209846272 bytes//只是一个磁盘的大小，即操作系统看来，md1仅仅是一个磁盘，备份的任务是物理底层完成的

2 heads, 4 sectors/track, 51232 cylinders

Units = cylinders of 8 * 512 = 4096 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk identifier: 0x00000000

格式化，挂载md1，并写入数据

[root@raid fsx]# mkfs.ext4 /dev/md1

mke2fs 1.41.12 (17-May-2010)

warning: 127 blocks unused.

​

Filesystem label=

OS type: Linux

Block size=1024 (log=0)

Fragment size=1024 (log=0)

Stride=0 blocks, Stripe width=0 blocks

51400 inodes, 204801 blocks

10246 blocks (5.00%) reserved for the super user

First data block=1

Maximum filesystem blocks=67371008

25 block groups

8192 blocks per group, 8192 fragments per group

2056 inodes per group

Superblock backups stored on blocks:

    8193, 24577, 40961, 57345, 73729

​

Writing inode tables: done

Creating journal (4096 blocks): done

Writing superblocks and filesystem accounting information: done

​

This filesystem will be automatically checked every 23 mounts or

180 days, whichever comes first.  Use tune2fs -c or -i to override.

[root@raid fsx]# mount /dev/md1 /mnt/

[root@raid fsx]# echo “fsx123” > /mnt/fsx

[root@raid mnt]# cat fsx

fsx123

监控模式下，可以显示RAID设备的详细信息：

[root@raid mnt]# mdadm -D /dev/md1      //-D == --detail

/dev/md1:
Version : 1.2   //版本
Creation Time : Wed Apr  4 02:34:10 2018
Raid Level : raid1
Array Size : 204928 (200.16 MiB 209.85 MB) //阵列大小
Used Dev Size : 204928 (200.16 MiB 209.85 MB)
Raid Devices : 2
Total Devices : 2
Persistence : Superblock is persistent

​
Update Time : Wed Apr  4 02:39:29 2018
State : clean
Active Devices : 2

Working Devices : 2
Failed Devices : 0
Spare Devices : 0

​
Name : raid:1  (local to host raid)
UUID : d9cb6898:63c22e52:c3651fed:8650a65c
Events : 17

​
Number   Major   Minor   RaidDevice State
0     252        1        0      active sync   /dev/vda1
1     252        2        1      active sync   /dev/vda2

​

管理模式下可以模拟一个磁盘损坏：

[root@raid mnt]# mdadm /dev/md1 -f /dev/vda1    //模拟损坏/dev/md1阵列中的/dev/vda1磁盘

mdadm: set /dev/vda1 faulty in /dev/md1

[root@raid mnt]# ls

fsx  lost+found        //一个磁盘存坏，文件仍然可以读取，RAID1的冗余能力。

[root@raid mnt]# vim fsx

[root@raid mnt]# cat fsx

fsx123

[root@raid mnt]# mdadm -D /dev/md1

/dev/md1:
Version : 1.2
Creation Time : Wed Apr  4 02:34:10 2018
Raid Level : raid1
Array Size : 204928 (200.16 MiB 209.85 MB)
Used Dev Size : 204928 (200.16 MiB 209.85 MB)
Raid Devices : 2
Total Devices : 2
Persistence : Superblock is persistent

​
Update Time : Wed Apr  4 02:45:27 2018
State : clean, degraded
Active Devices : 1

Working Devices : 1
Failed Devices : 1
Spare Devices : 0

​
Name : raid:1  (local to host raid)
UUID : d9cb6898:63c22e52:c3651fed:8650a65c
Events : 21

​
Number   Major   Minor   RaidDevice State
0       0        0        0      removed         //查看状态，处与remove
1     252        2        1      active sync   /dev/vda2

​
0     252        1        -      faulty   /dev/vda1

​

移除损坏的设备

[root@raid mnt]# mdadm /dev/md1 -r /dev/vda1    //-r == --remove

mdadm: hot removed /dev/vda1 from /dev/md1

[root@raid mnt]# mdadm -D /dev/md1

/dev/md1:
Version : 1.2
Creation Time : Wed Apr  4 02:34:10 2018
Raid Level : raid1
Array Size : 204928 (200.16 MiB 209.85 MB)
Used Dev Size : 204928 (200.16 MiB 209.85 MB)
Raid Devices : 2
Total Devices : 1
Persistence : Superblock is persistent

​
Update Time : Wed Apr  4 02:47:40 2018
State : clean, degraded
Active Devices : 1

Working Devices : 1
Failed Devices : 0
Spare Devices : 0

​
Name : raid:1  (local to host raid)
UUID : d9cb6898:63c22e52:c3651fed:8650a65c
Events : 26

​
Number   Major   Minor   RaidDevice State
0       0        0        0      removed            //被移除
1     252        2        1      active sync   /dev/vda2

重新给md1添加一块设备

[root@raid mnt]# mdadm /dev/md1 -a /dev/vda1    //-a == --add

mdadm: added /dev/vda1

[root@raid mnt]# mdadm -D /dev/md1

/dev/md1:
Version : 1.2
Creation Time : Wed Apr  4 02:34:10 2018
Raid Level : raid1
Array Size : 204928 (200.16 MiB 209.85 MB)
Used Dev Size : 204928 (200.16 MiB 209.85 MB)
Raid Devices : 2
Total Devices : 2
Persistence : Superblock is persistent

​
Update Time : Wed Apr  4 02:50:01 2018
State : clean, degraded, recovering
Active Devices : 1

Working Devices : 2
Failed Devices : 0
Spare Devices : 1

​
Rebuild Status : 47% complete

​
Name : raid:1  (local to host raid)
UUID : d9cb6898:63c22e52:c3651fed:8650a65c
Events : 37

​
Number   Major   Minor   RaidDevice State
2     252        1        0      spare rebuilding   /dev/vda1
1     252        2        1      active sync   /dev/vda2

[root@raid mnt]# cat /proc/mdstat

Personalities : [raid0] [raid1]

md1 : active raid1 vda1[2] vda2[1]
204928 blocks super 1.2 [2/2] [UU]


md0 : active raid0 vdb4[1] vdb1[0]
637440 blocks super 1.2 512k chunks


unused devices: <none>

停止阵列

[root@raid /]# umount /mnt/         //停止前必须先解挂

[root@raid /]# mdadm -S /dev/md1    //-S == --stop

mdadm: stopped /dev/md1

重新启动阵列

[root@raid /]# mdadm -A /dev/md1 /dev/vda1 /dev/vda2

mdadm: /dev/md1 has been started with 2 drives.

[root@raid /]# mdadm -D /dev/md1

/dev/md1:
Version : 1.2
Creation Time : Wed Apr  4 02:34:10 2018
Raid Level : raid1
Array Size : 204928 (200.16 MiB 209.85 MB)
Used Dev Size : 204928 (200.16 MiB 209.85 MB)
Raid Devices : 2
Total Devices : 2
Persistence : Superblock is persistent

​
Update Time : Wed Apr  4 02:54:19 2018
State : clean
Active Devices : 2

Working Devices : 2
Failed Devices : 0
Spare Devices : 0

​
Name : raid:1  (local to host raid)
UUID : d9cb6898:63c22e52:c3651fed:8650a65c
Events : 83

​
Number   Major   Minor   RaidDevice State
2     252        1        0      active sync   /dev/vda1
3     252        2        1      active sync   /dev/vda2
