请查看课件教程

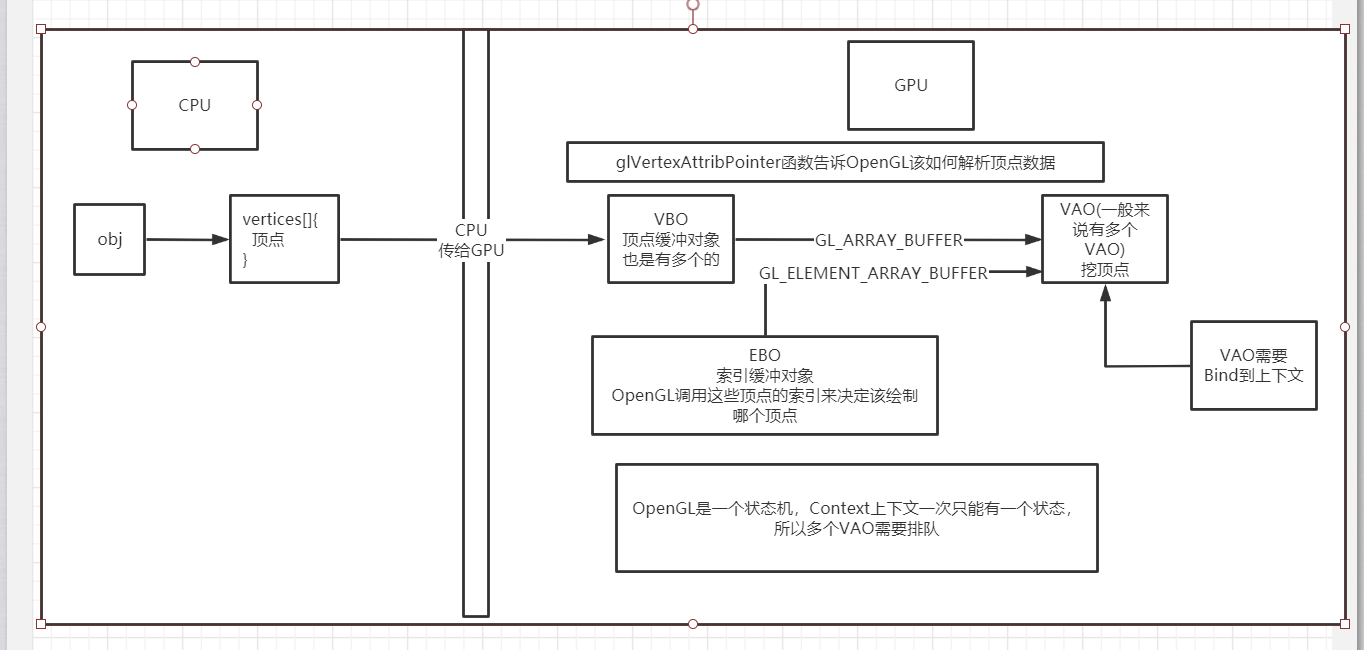

下面是我粗劣画的过程图

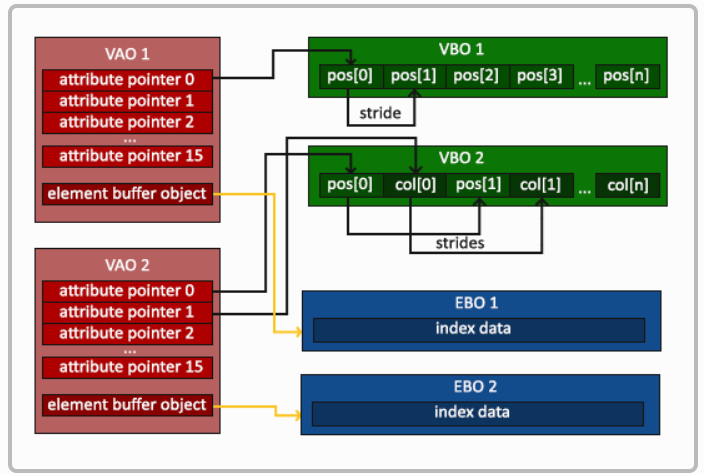

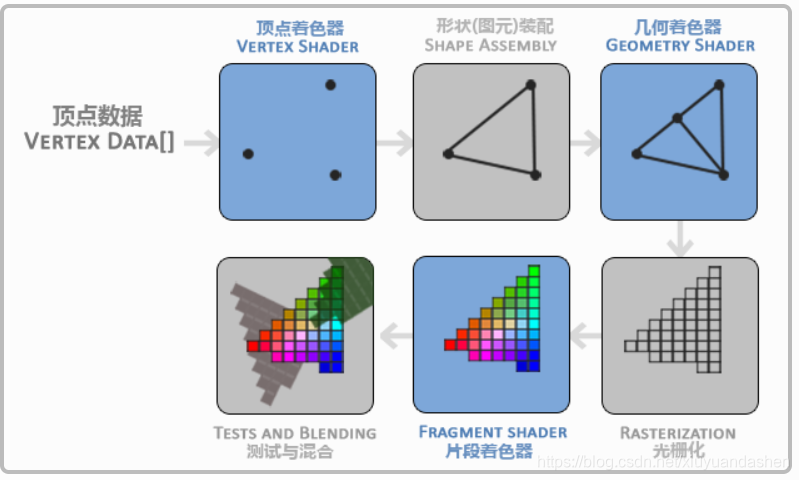

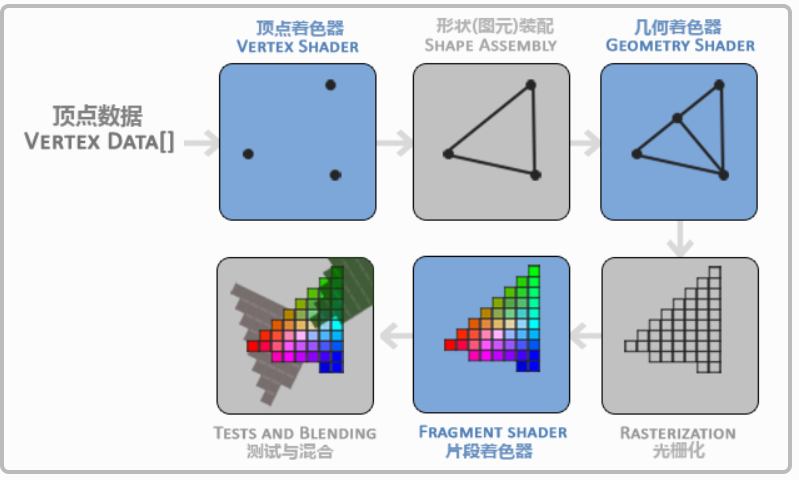

下面是课件中的过程图
下面是未使用索引缓冲对象（EBO）的
#define GLEW_STATIC // 这个一定要加不然报错 静态链接库
#include<iostream>
#include<GL/glew.h>
#include<GLFW/glfw3.h>
using namespace std;
void processInput(GLFWwindow);
void processInput(GLFWwindow* window) {//如果键盘输入esc 则触发 退出if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS) {// 设置 要求退出glfwSetWindowShouldClose(window, true);}
}
// 逆时针方向绘制 默认情况下，逆时针的顶点连接顺序被定义为三角形的正
// 逆时针或顺时针都是相对于观察者方向的
float vertices[] = {-0.5f, 0.5f, 0.0f, // 左上角0.5f, -0.5f, 0.0f, // 右下角0.5f, 0.5f, 0.0f, // 右上角// 第二个三角形0.5f, -0.5f, 0.0f, // 右下角-0.5f, -0.5f, 0.0f, // 左下角-0.5f, 0.5f, 0.0f // 左上角
};const char* vertexShaderSource =
"#version 330 core \n"
"layout (location = 0) in vec3 aPos; \n"
"void main() \n"
"{ \n"
" gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0); \n"
"} \n";
const char* fragmentShaderSource =
"#version 330 core \n"
"out vec4 FragColor; \n"
"void main() \n"
"{ \n"
" FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
"} \n";int main() {// 初始化GLFWglfwInit();// 提示 我们使用的版本是3.3// 主版本glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);// 次版本glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);// 简介glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);// 创建一个窗口对象GLFWwindow* window = glfwCreateWindow(800, 600, "Test window", NULL, NULL);if (window == NULL) {cout << "open window failed." << endl;// 终止 glfwglfwTerminate();}// 绑定window到上下文对象 创建完窗口我们就可以通知GLFW将我们窗口的上下文设置为当前线程的主上下文了glfwMakeContextCurrent(window);glewExperimental = true;// GLEW_OK 0//init GLEWif (glewInit() != GLEW_OK) {cout << "glew init failed." << endl;// 终止 glfwglfwTerminate();return -1;}// OpenGL渲染窗口的尺寸大小 // glViewport函数前两个参数控制窗口左下角的位置。第三个和第四个参数控制渲染窗口的宽度和高度（像素）glViewport(0, 0, 800, 600);// 设置剔除 （opegl默认正面背面都显示（不剔除））glEnable(GL_CULL_FACE);// 剔除背面 GL_BACK 剔除正面 GL_FRONTglCullFace(GL_BACK);//VAO对象unsigned int VAO;// 生成一个VAO对象 这个方法可以生成多个 由第一个参数决定glGenVertexArrays(1, &VAO);// 绑定 VAOglBindVertexArray(VAO);unsigned int VBO; //如果多个可以用 VBO[]数组 这个方法可以生成多个 由第一个参数决定glGenBuffers(1, &VBO);//将新创建的缓冲绑定到 GL_ARRAY_BUFFER目标上glBindBuffer(GL_ARRAY_BUFFER, VBO);// glBufferData 是一个专门用来把用户定义的数据复制到当前绑定缓冲的函数// GL_STATIC_DRAW 数据不会或几乎不会改变。glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);// 编译着色器unsigned int vertexShader;// 创建这个着色器vertexShader = glCreateShader(GL_VERTEX_SHADER);glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);// 编译glCompileShader(vertexShader);// 片段着色器unsigned int fragmentShader;// 创建这个着色器fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);// 编译glCompileShader(fragmentShader);// 着色器程序 是将多个着色器合并之后并最终链接完成的版本unsigned int shaderProgram;// 创建一个着色器程序对象shaderProgram = glCreateProgram();// 将之前编译的着色器附加到程序对象上glAttachShader(shaderProgram, vertexShader);glAttachShader(shaderProgram, fragmentShader);// 用glLinkProgram链接它们glLinkProgram(shaderProgram);// glVertexAttribPointer函数告诉OpenGL该如何解析顶点数据（应用到逐个顶点属性上）// 从 0位 开始 将数据每三个为一组 单位为float 每次跳3*float字节 偏移为0glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);// 以顶点属性位置值作为参数，启用顶点属性；顶点属性默认是禁用的glEnableVertexAttribArray(0);//渲染循环 ，它能在我们让GLFW退出前一直保持运行。下面几行的代码就实现了一个简单的渲染循环：//glfwWindowShouldClose 我们每次循环的开始前检查一次GLFW是否被要求退出while (!glfwWindowShouldClose(window)) {//自定义事件 当键盘触发esc 退出processInput(window);glClearColor(0.2, 0.3, 0.3, 1.0);// GL_COLOR_BUFFER_BIT 颜色，GL_DEPTH_BUFFER_BIT 深度 和 GL_STENCIL_BUFFER_BIT 模板// 清除前面的那一帧的颜色glClear(GL_COLOR_BUFFER_BIT);// 绑定 VAO glBindVertexArray(VAO);glUseProgram(shaderProgram);// 画三角形 从0开始 绘制三个顶点 和VBO的顶点数据（通过VAO间接绑定）来绘制图元glDrawArrays(GL_TRIANGLES, 0, 6);//解绑VAOglBindVertexArray(0);glfwSwapBuffers(window);glfwPollEvents();}// 最后终止 glfwglfwTerminate();return 0;
}

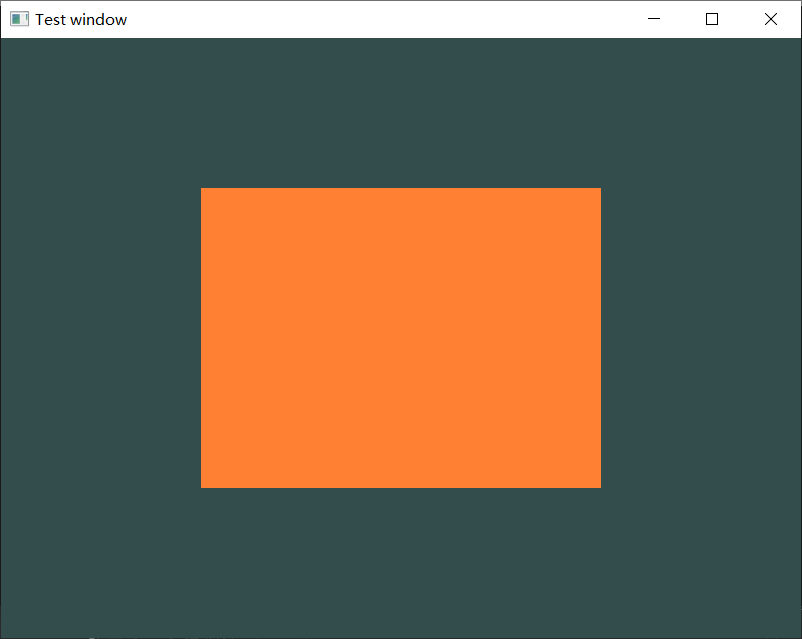

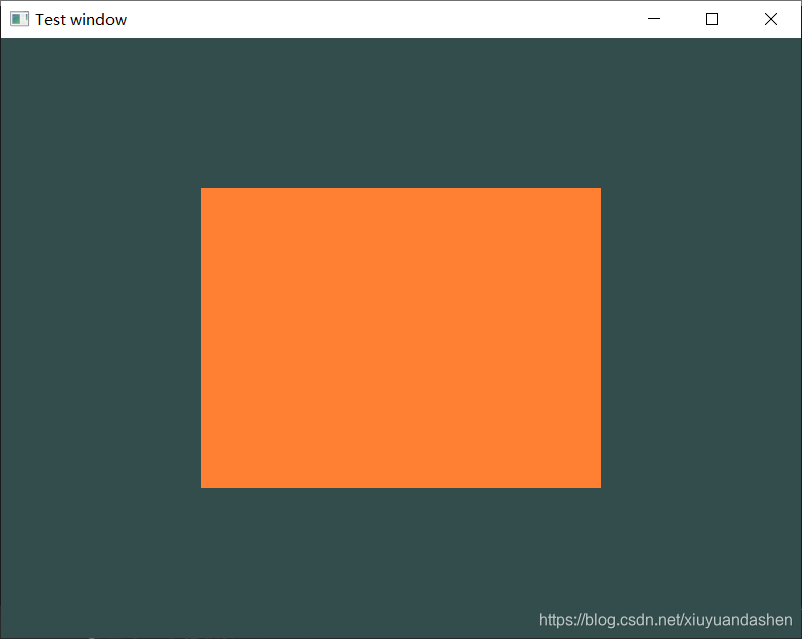

未剔除背面

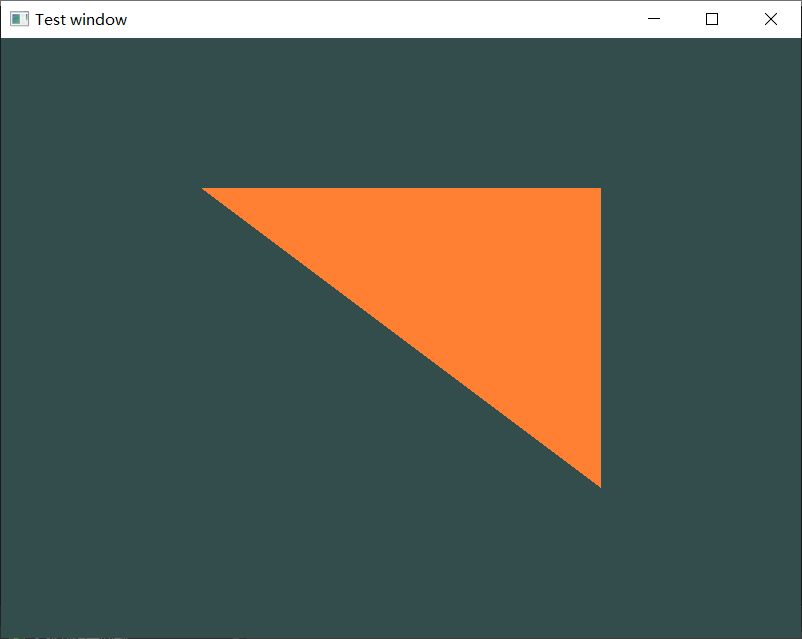

剔除背面
使用EBO的
#define GLEW_STATIC // 这个一定要加不然报错 静态链接库
#include<iostream>
#include<GL/glew.h>
#include<GLFW/glfw3.h>
using namespace std;
void processInput(GLFWwindow);
void processInput(GLFWwindow* window) {//如果键盘输入esc 则触发 退出if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS) {// 设置 要求退出glfwSetWindowShouldClose(window, true);}
}
// 逆时针方向绘制 默认情况下，逆时针的顶点连接顺序被定义为三角形的正
// 逆时针或顺时针都是相对于观察者方向的
float vertices[] {-0.5f, 0.5f, 0.0f, // 左上角 0 0.5f, -0.5f, 0.0f, // 右下角 10.5f, 0.5f, 0.0f, // 右上角 2// 第二个三角形//0.5f, -0.5f, 0.0f, // 右下角-0.5f, -0.5f, 0.0f // 左下角 3//-0.5f, 0.5f, 0.0f // 左上角
};
// 使用索引来减小画点的开销 (未用索引缓冲对象时,每个点都需要画一次(即使重复了))
unsigned int indices[] {0,1,2, //第一个三角形的索引1,3,0 //第二个三角形的索引
};
const char* vertexShaderSource =
"#version 330 core \n"
"layout (location = 0) in vec3 aPos; \n"
"void main() \n"
"{ \n"
" gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0); \n"
"} \n";
const char* fragmentShaderSource =
"#version 330 core \n"
"out vec4 FragColor; \n"
"void main() \n"
"{ \n"
" FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
"} \n";int main() {// 初始化GLFWglfwInit();// 提示 我们使用的版本是3.3// 主版本glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);// 次版本glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);// 简介glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);// 创建一个窗口对象GLFWwindow* window = glfwCreateWindow(800, 600, "Test window", NULL, NULL);if (window == NULL) {cout << "open window failed." << endl;// 终止 glfwglfwTerminate();}// 绑定window到上下文对象 创建完窗口我们就可以通知GLFW将我们窗口的上下文设置为当前线程的主上下文了glfwMakeContextCurrent(window);glewExperimental = true;// GLEW_OK 0//init GLEWif (glewInit() != GLEW_OK) {cout << "glew init failed." << endl;// 终止 glfwglfwTerminate();return -1;}// OpenGL渲染窗口的尺寸大小 // glViewport函数前两个参数控制窗口左下角的位置。第三个和第四个参数控制渲染窗口的宽度和高度（像素）glViewport(0, 0, 800, 600);// 设置剔除 （opegl默认正面背面都显示（不剔除））glEnable(GL_CULL_FACE);// 剔除背面 GL_BACK 剔除正面 GL_FRONTglCullFace(GL_BACK);//VAO对象unsigned int VAO;// 生成一个VAO对象 这个方法可以生成多个 由第一个参数决定glGenVertexArrays(1, &VAO);// 绑定 VAOglBindVertexArray(VAO);unsigned int VBO; //如果多个可以用 VBO[]数组 这个方法可以生成多个 由第一个参数决定glGenBuffers(1, &VBO);//将新创建的缓冲绑定到 GL_ARRAY_BUFFER目标上glBindBuffer(GL_ARRAY_BUFFER, VBO);// glBufferData 是一个专门用来把用户定义的数据复制到当前绑定缓冲的函数// GL_STATIC_DRAW 数据不会或几乎不会改变。glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);unsigned int EBO;glGenBuffers(1, &EBO);glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);// 编译着色器unsigned int vertexShader;// 创建这个着色器vertexShader = glCreateShader(GL_VERTEX_SHADER);glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);// 编译glCompileShader(vertexShader);// 片段着色器unsigned int fragmentShader;// 创建这个着色器fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);// 编译glCompileShader(fragmentShader);// 着色器程序 是将多个着色器合并之后并最终链接完成的版本unsigned int shaderProgram;// 创建一个着色器程序对象shaderProgram = glCreateProgram();// 将之前编译的着色器附加到程序对象上glAttachShader(shaderProgram, vertexShader);glAttachShader(shaderProgram, fragmentShader);// 用glLinkProgram链接它们glLinkProgram(shaderProgram);// glVertexAttribPointer函数告诉OpenGL该如何解析顶点数据（应用到逐个顶点属性上）// 从 0位 开始 将数据每三个为一组 单位为float 每次跳3*float字节 偏移为0glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);// 以顶点属性位置值作为参数，启用顶点属性；顶点属性默认是禁用的glEnableVertexAttribArray(0);//渲染循环 ，它能在我们让GLFW退出前一直保持运行。下面几行的代码就实现了一个简单的渲染循环：//glfwWindowShouldClose 我们每次循环的开始前检查一次GLFW是否被要求退出while (!glfwWindowShouldClose(window)) {//自定义事件 当键盘触发esc 退出processInput(window);glClearColor(0.2, 0.3, 0.3, 1.0);// GL_COLOR_BUFFER_BIT 颜色，GL_DEPTH_BUFFER_BIT 深度 和 GL_STENCIL_BUFFER_BIT 模板// 清除前面的那一帧的颜色glClear(GL_COLOR_BUFFER_BIT);// 绑定 VAO glBindVertexArray(VAO);glUseProgram(shaderProgram);// 画三角形 从0开始 绘制三个顶点 和VBO的顶点数据（通过VAO间接绑定）来绘制图元//glDrawArrays(GL_TRIANGLES, 0, 6); 这个是不用索引画的glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);//可以不需要这个 绑定VAO的同时也会自动绑定EBO//glDrawElements函数从当前绑定到GL_ELEMENT_ARRAY_BUFFER目标的EBO中获取索引glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);//解绑VAOglBindVertexArray(0);glfwSwapBuffers(window);glfwPollEvents();}// 最后终止 glfwglfwTerminate();return 0;
}
使用线框模式
加上下面那行代码就变成线框模式了
glViewport(0, 0, 800, 600);// 设置剔除 （opegl默认正面背面都显示（不剔除））glEnable(GL_CULL_FACE);// 剔除背面 GL_BACK 剔除正面 GL_FRONTglCullFace(GL_BACK);// 线框模式 //第一个参数表示我们打算将其应用到所有的三角形的正面和背面，第二个参数告诉我们用线来绘制glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

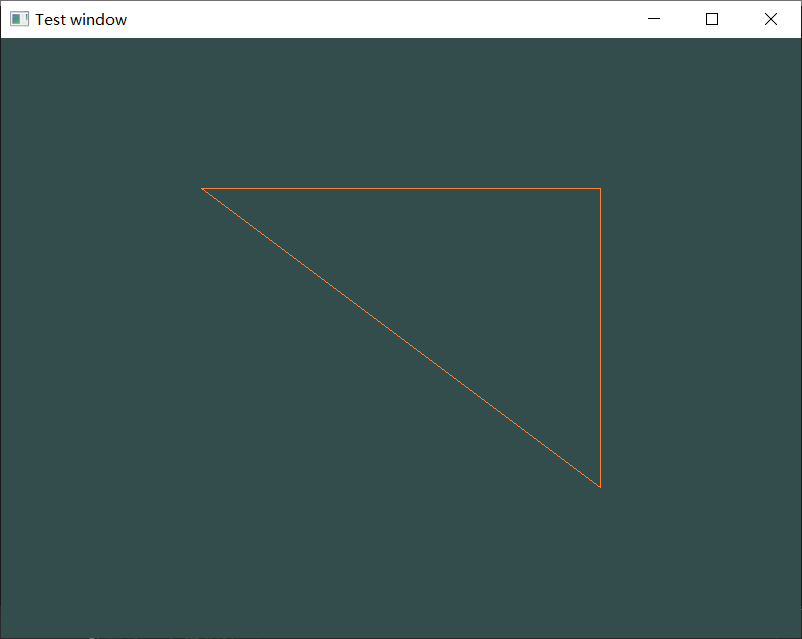

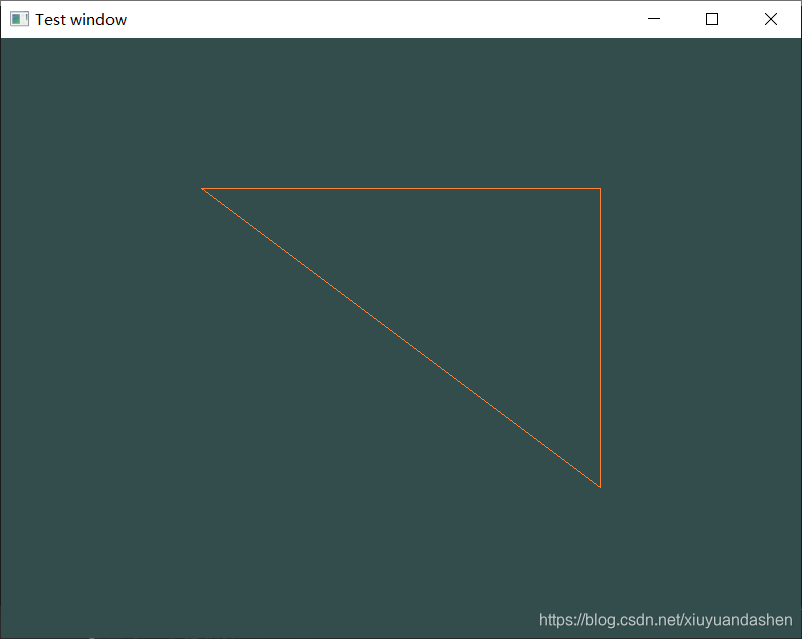

效果
判断正背面
处理背面剔除有两个需要参考的依据，一个是正背面判断，一个是观察者位置
正背面判断：在OpenGL中默认是逆时针打点的为正面，顺时针为侧面。
