MFC属性页对话框

属性页对话框

 分类

  分页和引导

  类

 CPropertyPage-父亲CDialog类别，所谓的属性页或网页对话框。

 CPropertySheet-父类是CWnd，称为属性表单。

  一个完整的属性页对话框由一个属性表单+多个属性页组成。属性页嵌套在属性表单内。

标签式属性页的创建步骤：

  1 插入属性页对话框资源。选中对话框资源ID改动语言为Chinese(P.R.C), 选中资源视图的右边的对话框右键选择属性设置为宋体,9号字体。双击资源，生成对应的类，注意父类选择CPropertyPage类。

  2 右击project。选择加入新的类，父类是CPropertySheet类。

  3 在表单类中加入属性页对象。在构造函数中。

     CPropertySheet::AddPage

  4 创建和显示属性页

     CPropertySheet::DoModal()

  5 当控件的值发生改变时，将应用button设置为可用

     CPropertyPage::SetModified(TRUE);

  6 消息处理(通过在页面类中加入虚函数的方式实现)

     CPropertyPage::OnApply

     CPropertyPage::OnOK

     CPropertyPage::OnCancel

新建一个MFC当文档应用程序，为菜单加入一个菜单项，在该菜单项的点击处理函数中弹出我们的属性页对话框。



为了演示效果，在视图类的OnDraw函数中创建画笔。然后绘制一个图形。画笔的线宽和颜色由其成员变量m_nWidth和m_color决定，这里正是在属性页对话框中设置线宽和颜色然后作用到上面绘制的图形上。

为视图类加入两个成员变量：

int         m_nWitdh;// 线宽COLORERF  m_color;  //  颜色

并在视图类的构造函数中初始化

m_nWidth = 1;m_color = RGB (0, 0, 0);

视图的OnDraw加入画图代码例如以下：

void CMFCLabelView::OnDraw(CDC* pDC)
{CMFCLabelDoc* pDoc = GetDocument();ASSERT_VALID(pDoc);// TODO: add draw code for native data hereCPen pen;pen.CreatePen (PS_SOLID, m_nWidth, m_color);CPen *pOldPen = pDC->SelectObject (&pen);pDC->Ellipse (100, 100, 400, 400);pDC->SelectObject (pOldPen);pen.DeleteObject ();
}

加入菜单项

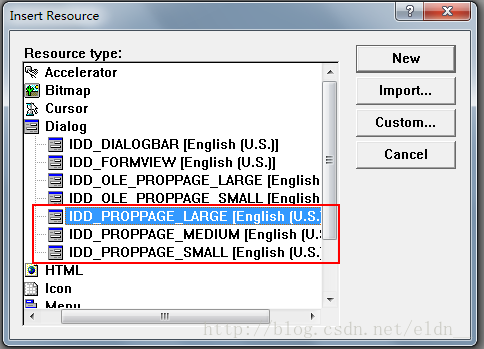

插入对话框资源，注意选择PROPPAGE类型的对话框资源

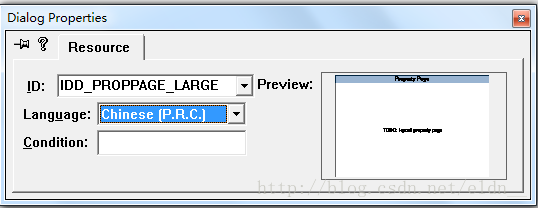

选中对话框资源。右键更改语言为P.R.C

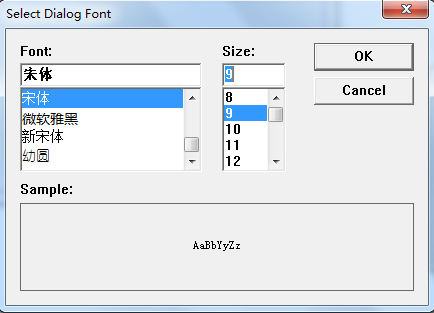

然后在资源视图右边窗体选中对话框资源右键属性改动字体为宋体9号：

复制一个刚才我们新建的而且调整好语言和字体的对话框

注意：当中一个为线宽设置对话框，给它加入一个编辑框控件用以输入数值

     另外一个为颜色设置对话框，给它加入一个button，点击button弹出颜色对话框

双击他们通过类向导生成对应的类，注意选择父类为CpropertyPage

这里分别命名为:CPage1和CPage2

Ctrl+W为线宽设置对话框的编辑框控件绑定一个int类型的值变量：m_nLineWidth并设置其范围为： 1 –20，并在其构造函数中初始化为1。

在project上右键选择New Class 注意选择父类为CpropertySheet, 这里类名我设置为：ClabelSheet,然后为该类加入两个成员变量：

CPage1 m_page1;CPage2 m_page2;

然后在ClabelSheet的两个构造函数中都加入属性页（这样不管调用哪个都能够正确加入）：

AddPage (&m_page1);AddPage (&m_page2);

注意包括:Page1.h 和Page2.h头文件

Ctrl+W为视图类加入菜单的命令消息响应函数，加入例如以下创建标签式属性页的代码：

注意包括:LabelSheet.h头文件

为了使当用户输入数据时让属性页对话框上的应用button变为可用状态，为线宽设置对话库类CPage1的编辑框控件加入EN_CHANGE消息响应函数，当编辑框内容一旦改变将触发该消息。

消息响应函数例如以下：

void CPage1::OnChangeEditLinewidth()
{// 设置应用button为可用状态SetModified (TRUE);
}

为了在用户点击应用button时把用户的设置反应在视图类的窗体画图上。我们须要响应应用button的消息。然而我们无法直接通过双击应用button位它加入消息，正确的做法是通过加入虚函数的方式，此外还有确定， 下一步，等一切属性页对话框上的button事件都是虚函数。

那么这里我给CPage1加入一个虚函数OnApply来响应”应用”button事件

并加入例如以下代码来影响视图窗体图形的绘制：

BOOL CPage1::OnApply()
{// TODO: Add your specialized code here and/or call the base class// 从控件接收数据到变量UpdateData (TRUE);// 获取视图类对象指针CMFCLabelView *pView = (CMFCLabelView*)(((CFrameWnd*)AfxGetMainWnd ())->GetActiveView ());// 改变视图类的线宽pView->m_nWidth = m_nLineWidth;// 使视图窗体重绘pView->Invalidate ();return CPropertyPage::OnApply();
}

这个时候编译会包一些错误发现是一些头文件包括问题

首先在Page1中包括MFCLabelView.h

然后在MFCLabelView中包括MFCLabelDoc.h

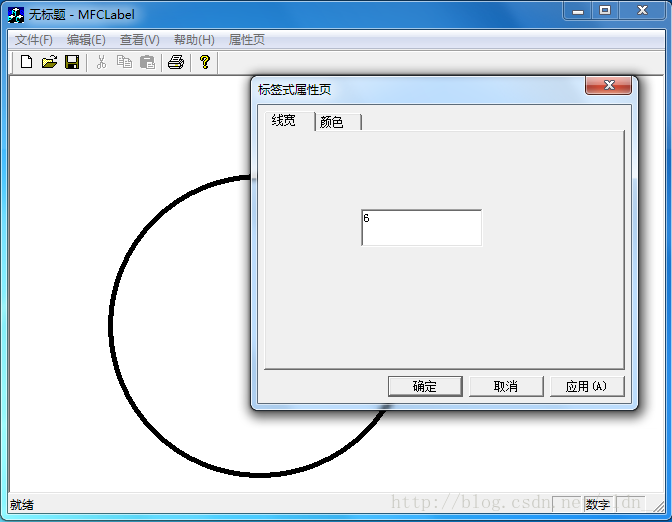

再编译就Ok了,设置线宽后点应用button在视图窗体中能够看到效果。

回到CPage2类的对话框资源对话框，双击“设置颜色”button加入响应事件，编写例如以下代码：

#include "MFCLabelView.h"
void CPage2::OnBtnSetcolor()
{// TODO: Add your control notification handler code hereCColorDialog dlg;if (IDCANCEL == dlg.DoModal ())return;CMFCLabelView *pView = (CMFCLabelView*)(((CFrameWnd*)AfxGetMainWnd ())->GetActiveView ());pView->m_color = dlg.GetColor ();pView->Invalidate ();
}

向导式属性页的创建步骤：
    1 插入属性页对话框资源，选中对话框资源ID改动语言为Chinese(P.R.C), 选中资源视图的右边的对话框右键选择属性设置为宋体,9号字体。双击资源，生成对应的类，注意父类选择CPropertyPage类。
    2 右击project，选择加入新的类。父类是CPropertySheet类。
    3 在表单类中加入属性页对象。

在构造函数中，
        CPropertySheet::AddPage
    4 创建和显示前，设置为向导模式
      CPropertySheet::SetWizardMode
    5 创建和显示
      CPropertySheet::DoModal()
    6 设置每一个页面的向导button，在属性页对话框相应的类中加入以下的函数
      6.1 在CPropertyPage::OnSetActive()函数中设置
      6.2 在页面中得到表单对象
            GetParent()
      6.3 设置向导button
            CPropertySheet::SetWizardButtons()
    7 消息处理函数。在属性页对话框相应的类中加入以下的虚函数函数
        CPropertyPage::OnSetActive()
        CPropertyPage::OnCancel()
        CPropertyPage::OnWizardNext()
        CPropertyPage::OnWizardBack()
        CPropertyPage::OnWizardFinish()

这里简单起见直接改动本project为向导模式：来到标签式属性对话框创建的地方。改动代码:

void CMFCLabelView::OnLabel()
{// TODO: Add your command handler code here/*// 构造标签式(默认)属性页CLabelSheet sheet ("标签式属性页");// 显示sheet.DoModal ();*/// 构造向导式属性页CLabelSheet sheet ("向导式属性页");// 设置为向导模式sheet.SetWizardMode ();// 显示sheet.DoModal ();
}

第一个属性页对话框不应出现先一步button，来到CPage1类。加入OnSetAvtive()函数处理：

#include "LabelSheet.h"
BOOL CPage1::OnSetActive()
{// TODO: Add your specialized code here and/or call the base class// 获取父窗体指针(sheet)CLabelSheet* pSheet = (CLabelSheet*)GetParent ();// 设置仅仅有"下一步"button可用pSheet->SetWizardButtons (PSWIZB_NEXT);return CPropertyPage::OnSetActive();
}

同理颜色设置对话框仅仅能有 上一步  和 完毕button

#include "LabelSheet.h"
BOOL CPage2::OnSetActive()
{// TODO: Add your specialized code here and/or call the base class// 获取父窗体指针(sheet)CLabelSheet* pSheet = (CLabelSheet*)GetParent ();// 设置："上一步"和“完毕”button为可用状态pSheet->SetWizardButtons (PSWIZB_BACK | PSWIZB_FINISH );return CPropertyPage::OnSetActive();
}

那么我们想在线宽设置对话框设点击“下一步”button时把用户的输入设置到视图的显示。中，须要重写虚函数CPropertyPage::OnWizardNext()

LRESULT CPage1::OnWizardNext()
{// TODO: Add your specialized code here and/or call the base class// 从控件接收数据到变量UpdateData (TRUE);// 获取视图类对象指针CMFCLabelView *pView = (CMFCLabelView*)(((CFrameWnd*)AfxGetMainWnd ())->GetActiveView ());// 改变视图类的线宽pView->m_nWidth = m_nLineWidth;// 使视图窗体重绘pView->Invalidate ();return CPropertyPage::OnWizardNext();
}

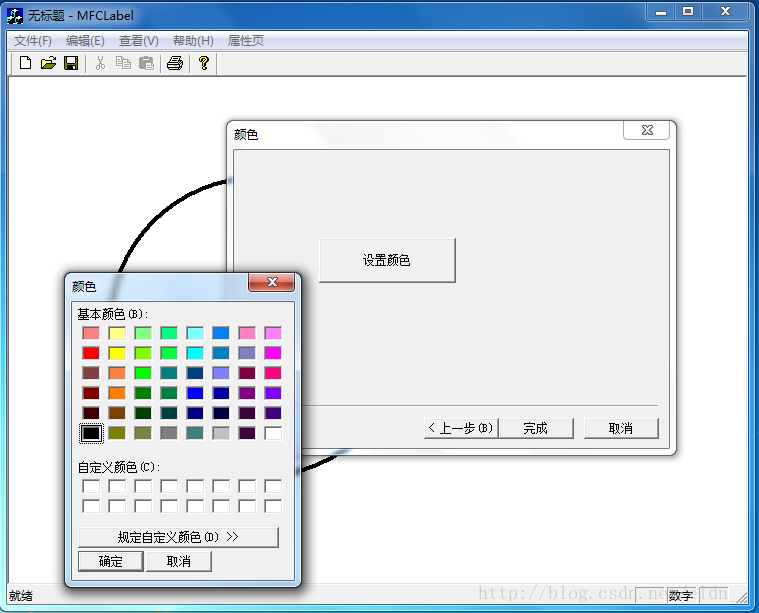

效果例如以下：
