电容降压LED驱动电路

电容降压电路具有体积小、成本低、电流相对稳定等优点,可应用于小功率的LED驱动电路中,本文主要介绍了电容降压电路的基本电路
图一:
图一

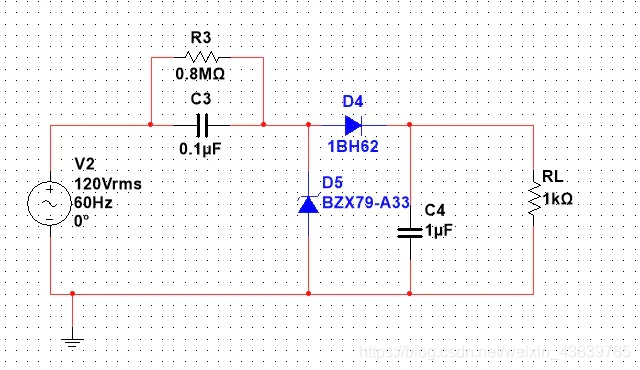

电容降压式简易电源的基本原理如图一所示,C3为降压电容器;D4为半波整流二极管;D3在市电负半周时给C3提供放电回路,D3是稳压二极管;R3为开关关闭后电容C3的放电电阻。

由于电容具有储能作用,应该考虑极端情况下能量的释放问题,比如当突然断电时,电容中储存有电荷,其两端电压有可能达到电源电压的峰值,并且其无法释放,将被长时间保存,对电路、负载等其他元件,尤其是维修人员会造成上海,因此必须考虑其电路停止工作时的降压电容两端的泄放问题。由于泄放电阻R3的存在,电容C3残存的电荷很快被释放掉,从而保证人机安全。泄放电阻与电容有关,详情参考表一。
表一:
表一

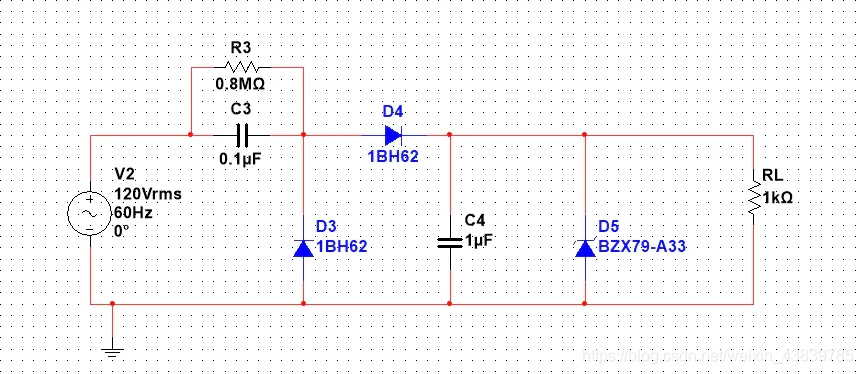

在实际应用时常采用图二的电路:
图二:
图二

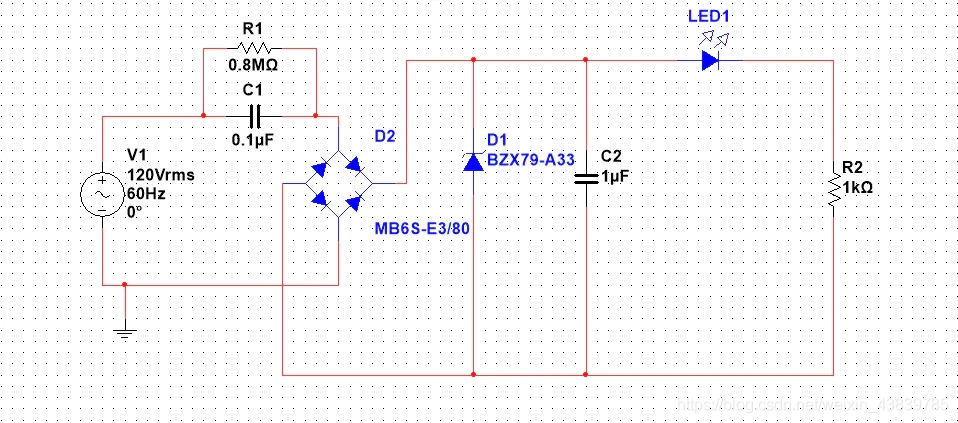

当需要向负载提供较大电流时,可采用桥式整流

图三是一个实际的电容降压型LED驱动电路:
图三:
图三
电容的容抗Xc=1/2πfc,流过电容降压的电流为I=U/Xc,上式中I表示流过电容的电流,U为电源电压,Xc表示电容的容抗。在220/50HZ的交流电路中,当负载电压远小于220V时,电流与电容的关系近似为I=69C,式中电容单位为uF,电流的单位为mA。

负载串联的LED数量应视其正向导通电压而定(一般取2v),在220v/50HZ交流电路中,最多可以串联80个led

电路中电容耐压一般要求大于输入电源电压的峰值(400v),可以选择耐压值400V以上的涤纶电容、纸介质电容,整流二极管选择耐压值600V/1A的低频整流管即可,如1N4007
