今天由于gedit的编码格式导致LCD显示屏的问题，开始没有想到后来才发现，在这记录一下
#include <stdio.h>
#include <unistd.h>
#include <stdio.h>
#include <fcntl.h>
#include <linux/fb.h>
#include <sys/mman.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <stdlib.h>
#include <sys/time.h>
#include <sys/wait.h>
#include <sys/ipc.h>#define FB_NAME "/dev/fb0" //打开的帧缓冲设备名
unsigned char *fbp = 0; //文件映射的虚拟地址指针
long screensize; //没帧图像的大小
struct fb_var_screeninfo vinfo; //打开的帧缓冲设备的可变参数
struct fb_fix_screeninfo finfo; //打开的帧缓冲设备的不可变参数
int fp; //打开的文件描述符void show_point(unsigned int x, unsigned int y, unsigned int c)
{unsigned int location;//每个像素点的位数/8=每个像素占用的字节数location = x * (vinfo.bits_per_pixel / 8) + y * finfo.line_length;/*直接赋值来改变屏幕上某点的颜色注明：这几个赋值是针对每像素四字节来设置的，如果针对每像素2 字节,比如RGB565，则需要进行转化*/*(fbp + location) = c & 0xff; /* 蓝色的色深 */ *(fbp + location + 1) = c >> 8 & 0xff; /* 绿色的色深*/ *(fbp + location + 2) = c >> 16 & 0xff; /* 红色的色深*/*(fbp + location + 3) = c >> 24 & 0xff; /* 是否透明*/
}
int fB_init (void)
{fp = open (FB_NAME, O_RDWR);if (fp < 0) {printf("打开帧缓冲设备失败\r\n");return -1;}printf("打开帧缓冲设备成功\r\n");if (ioctl(fp, FBIOGET_FSCREENINFO, &finfo)) {printf("获得帧缓冲设备的固定参数失败\r\n");return -1;} if (ioctl(fp, FBIOGET_VSCREENINFO, &vinfo)) {printf("获得帧缓冲设备的可变参数失败\r\n");return -1;}printf("识别到当前屏幕尺寸为:%d*%d 色深:%d\r\n",vinfo.xres,vinfo.yres,vinfo.bits_per_pixel);// 计算单帧画面占多少字节screensize = vinfo.xres * vinfo.yres * (vinfo.bits_per_pixel / 8); //把fp所指的文件中从开始到screensize大小//的内容给映射出来，得到一个指向这块空间//的指针fbp = (unsigned char *) mmap (0, screensize, PROT_READ | PROT_WRITE, MAP_SHARED, fp, 0);if (NULL == fbp) {printf ("把文件映射到虚拟内存失败\r\n");return -1;}return 0;}
void fb_close(void )
{munmap (fbp, screensize); /*解除映射*/close (fp); /*关闭文件*/
}void Read_from_HZK16( const unsigned char *s, char* chs)
{FILE *fp;unsigned long offset;//根据内码找出汉字在HZK16中的偏移位置offset = ((s[0] - 0xa1) * 94 + (s[1] - 0xa1)) * 32;printf("s[0]=%d\n",s[0]);printf("s[1]=%d\n",s[1]);printf("offset=%d\n",offset);//打开字库文件if((fp = fopen("HZK16", "r")) == NULL)return; //文件指针偏移到要找的汉字处fseek(fp, offset, SEEK_SET); //读取该汉字的字模fread(chs, 32, 1, fp); fclose(fp);
}void show_chinese_16x16(unsigned int x, unsigned int y, unsigned int fc, unsigned int bc, const unsigned char * chs)
{int i, j;char data[32];Read_from_HZK16(chs, data); //去字库中读取汉字字模for (i = 0; i < 32; i++) //显示32个点{if (i % 2 == 0)y++; //每行两字节,16X16点阵for (j = 7; j >= 0; j--) {if (data[i] & (0x1 << j))//描绘前景色 {show_point(x + (7 - j) + (i % 2) * 8, y, fc); //由高到低,} else //描绘背景色;{ show_point(x + (7 - j) + (i % 2) * 8, y, bc);}}}
}
int main(void)
{fB_init (); //初始化帧缓冲设备show_chinese_16x16(0, 0, 0xf80000ff, 0x0, "中");show_chinese_16x16(16, 0, 0xf80000ff, 0x0, "华");fb_close(); //关闭帧缓冲设备return 0;
}
上面是我在tiny4412开发板上测试LCD屏的代码，但是当我改变显示的数据时出现了问题，显示的不是我想显示的字，很奇怪啊！为什么会这样，两个一模一样的代码却表现出来不一样的结果。
开始考虑是从字库取模时的问题，但是仔细检查并没有发现错误，然后把正确代码和错误代码的偏移量打印出来，仅仅看出来两个的偏移量不同，目前为止还是找不到原因。

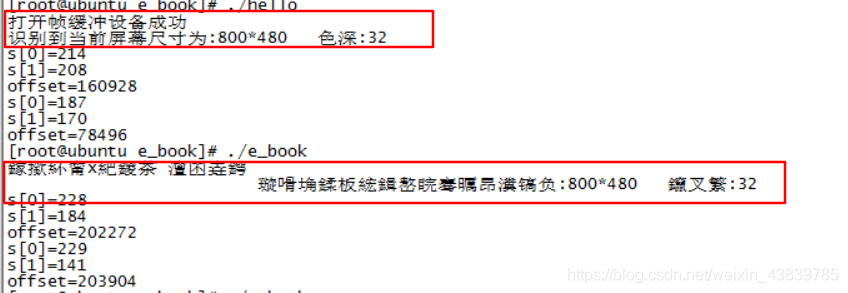

从串口的显示发现了端倪，看图:
一模一样的代码，为什么一个是正确，一个是乱码，考虑是我使用gedit编辑保存的，应该是编码格式的问题，修改文件的编码格式
在LINUX上进行编码转换时,可以利用iconv命令实现,这是针对文件的,即将指定文件从一种编码转换为另一种编码。
iconv命令用法如下：
iconv [选项...] [文件...]
-
1.输入/输出格式规范：
-f, --from-code=名称 原始文本编码
-t, --to-code=名称 输出编码 -
2.列举所有已知的字符集 -l, --list
-
3.输出控制：
-c 从输出中忽略无效的字符
-o, --output=FILE 输出文件
-s, --silent 关闭警告
--verbose 打印进度信息
例子：
iconv -f utf-8 -t gb2312 e_book.c> e_book1.c
mv e_book1.c e_book.c
修改字符编码后查看
file e_book.c

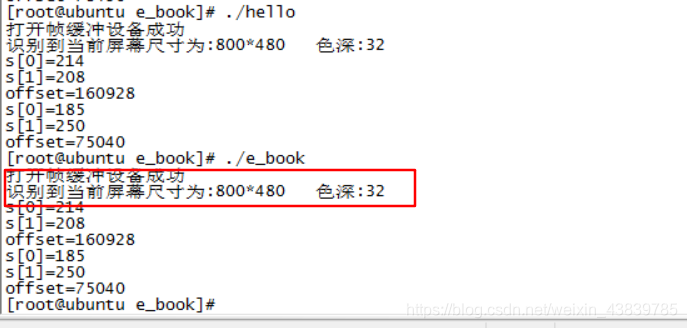

如图：
此时再次显示就正确了。
