一、背景

上一期我们介绍了如何编译整个Flowable的源码，但是在某些情况下我们并不需要idm/cmmn等引擎，本次我们介绍如何只编译完成Flowable的modeler，为某些需要只集成modeler的用户提供基础。

二、源码下载

参考上一篇文章完成源码的下载和配置，文章地址：https://blog.csdn.net/weixin_40816738/article/details/102899693
注意：配置环境期间不要修改POM文件。

三、思路分析与目标

目的为了能够完成modeler编译，并且能够调试modeler，所有我们要去除所有不依赖的包，只添加modeler依赖的包，进入modeler的入口，完成启动。

3.1. 分析modeler

modeler的工程如下：

下面有几个子项目，我们查看POM的默认模块配置位于982行，我们修改为只有这几个项目
操作步骤 :一步步编译，根据错误不停的添加依赖的工程
找到启动入口，查看是否启动成功

3.2. Modeler模块编译，启动

3.2.1. POM修改

• 结果如下，位于主POM.xml中:

	<modules><!--<module>modules/flowable-bpmn-model</module>--><!--<module>modules/flowable-process-validation</module>--><!--<module>modules/flowable-bpmn-layout</module>--><!--<module>modules/flowable-image-generator</module>--><!--<module>modules/flowable-bpmn-converter</module>--><module>modules/flowable-engine-common-api</module><module>modules/flowable-engine-common</module><module>modules/flowable-entitylink-service-api</module><module>modules/flowable-entitylink-service</module><module>modules/flowable-idm-api</module><module>modules/flowable-idm-engine</module><!--<module>modules/flowable-idm-engine-configurator</module>--><!--<module>modules/flowable-form-model</module>--><module>modules/flowable-form-api</module><module>modules/flowable-dmn-model</module><module>modules/flowable-dmn-api</module><module>modules/flowable-content-api</module><!--<module>modules/flowable-cmmn-api</module>--><!--<module>modules/flowable-cmmn-model</module>--><!--<module>modules/flowable-cmmn-converter</module>--><module>modules/flowable-cmmn-image-generator</module><!--<module>modules/flowable-cmmn-engine</module>--><module>modules/flowable-variable-service-api</module><module>modules/flowable-variable-service</module><module>modules/flowable-identitylink-service-api</module><module>modules/flowable-identitylink-service</module><module>modules/flowable-task-service-api</module><module>modules/flowable-task-service</module><module>modules/flowable-job-service-api</module><module>modules/flowable-job-service</module><module>modules/flowable-job-spring-service</module><!--<module>modules/flowable-engine</module>--><module>modules/flowable-app-engine-api</module><module>modules/flowable-app-engine</module><module>modules/flowable-spring-security</module><!--</modules>--><!--<modules>--><module>modules/flowable-bpmn-model</module><module>modules/flowable-process-validation</module><module>modules/flowable-image-generator</module><module>modules/flowable-bpmn-converter</module><module>modules/flowable-engine</module><!--<module>modules/flowable-secure-javascript</module>--><module>modules/flowable-groovy-script-static-engine</module><module>modules/flowable-bpmn-layout</module><module>modules/flowable-json-converter</module><module>modules/flowable-spring-common</module><module>modules/flowable-engine-configurator</module><module>modules/flowable-spring-configurator</module><module>modules/flowable-app-engine-spring</module><module>modules/flowable-app-engine-rest</module><!--<module>modules/flowable-dmn-model</module>--><module>modules/flowable-dmn-json-converter</module><module>modules/flowable-dmn-xml-converter</module><module>modules/flowable-dmn-engine</module><module>modules/flowable-dmn-engine-configurator</module><module>modules/flowable-dmn-spring</module><module>modules/flowable-dmn-spring-configurator</module><module>modules/flowable-dmn-rest</module><module>modules/flowable-cmmn-api</module><module>modules/flowable-cmmn-model</module><module>modules/flowable-cmmn-converter</module><module>modules/flowable-cmmn-json-converter</module><module>modules/flowable-cmmn-engine</module><module>modules/flowable-cmmn-engine-configurator</module><module>modules/flowable-cmmn-spring</module><module>modules/flowable-cmmn-spring-configurator</module><module>modules/flowable-cmmn-rest</module><module>modules/flowable-form-model</module><module>modules/flowable-form-json-converter</module><module>modules/flowable-form-engine</module><module>modules/flowable-form-engine-configurator</module><module>modules/flowable-form-spring</module><module>modules/flowable-form-spring-configurator</module><module>modules/flowable-form-rest</module><module>modules/flowable-content-engine</module><module>modules/flowable-content-engine-configurator</module><module>modules/flowable-content-spring</module><module>modules/flowable-content-spring-configurator</module><module>modules/flowable-content-rest</module><module>modules/flowable-common-rest</module><module>modules/flowable-rest</module><!--<module>modules/flowable-app-rest</module>--><module>modules/flowable-idm-engine-configurator</module><module>modules/flowable-idm-spring</module><module>modules/flowable-idm-spring-configurator</module><module>modules/flowable-idm-rest</module><module>modules/flowable-spring</module><!--<module>modules/flowable5-engine</module>--><!--<module>modules/flowable5-compatibility</module>--><!--<module>modules/flowable5-spring</module>--><!--<module>modules/flowable5-spring-compatibility</module>--><module>modules/flowable-spring-boot</module><!--<module>modules/flowable-cxf</module>--><!--<module>modules/flowable-mule</module>--><!--<module>modules/flowable-http</module>--><!--<module>modules/flowable-camel</module>--><!--<module>modules/flowable-camel-cdi</module>--><!--<module>modules/flowable-cdi</module>--><!--<module>modules/flowable-osgi</module>--><module>modules/flowable-ldap</module><!--<module>modules/flowable-ldap-configurator</module>--><!--<module>modules/flowable-jmx</module>--><!--<module>modules/flowable-jms-spring-executor</module>--><module>modules/flowable-ui-common</module><!--<module>modules/flowable-ui-edge</module>--><!--<module>modules/flowable-ui-idm</module>--><module>modules/flowable-ui-modeler</module><!--<module>modules/flowable-ui-task</module>--><!--<module>modules/flowable-ui-admin</module>--><module>tooling/archetypes/flowable-archetype-unittest</module></modules>

3.2.2. 子工程pom修改

flowable-ui-task-app\pom.xml，这个xml的tomcat不要用外部的，使用嵌入式，方便我们后续直接通过代码启动调试。修改后

       <dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-tomcat</artifactId><!--<scope>provided</scope>--></dependency>

3.2.3. 启动

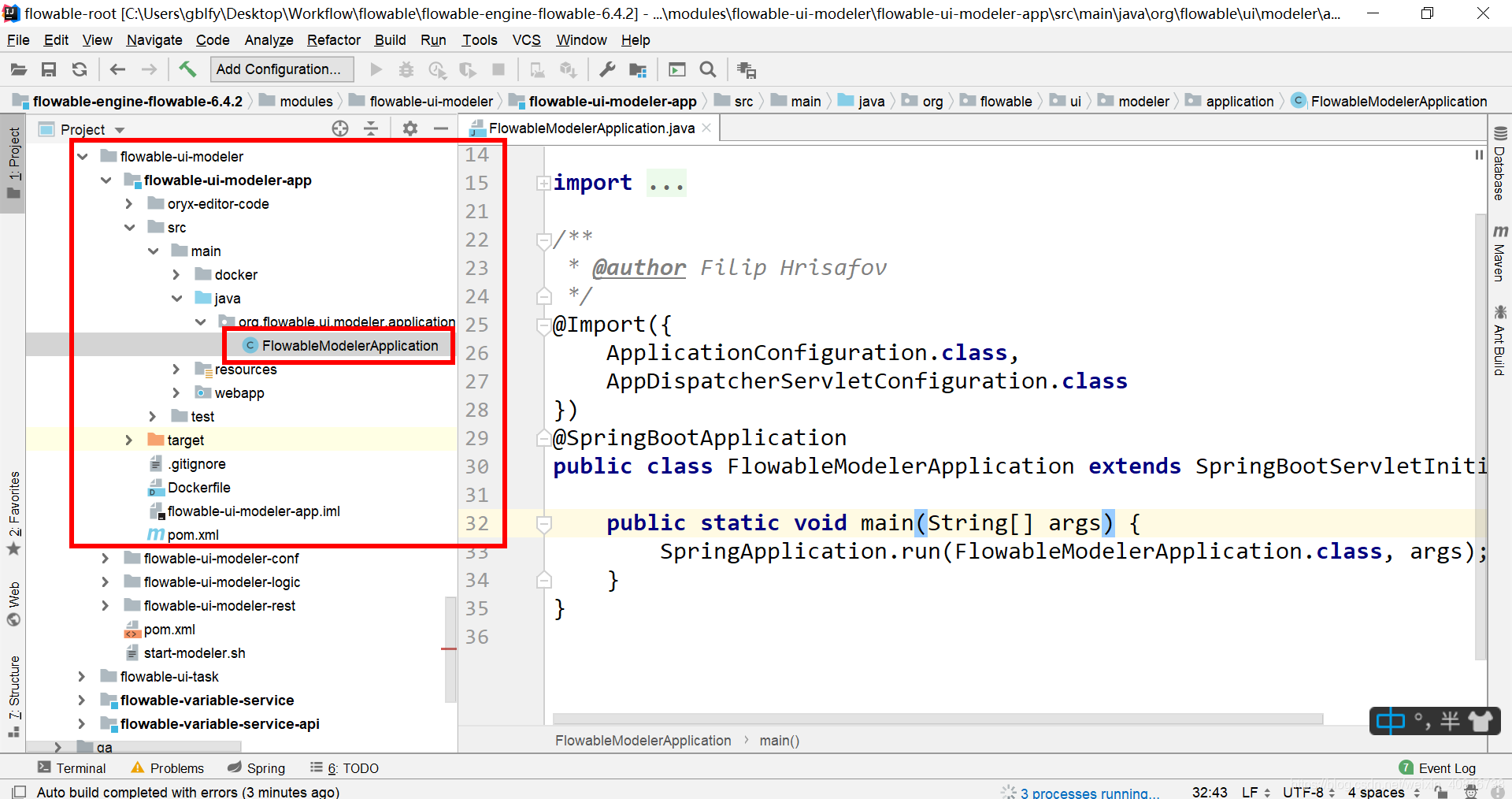

到此已经修改，完成，单击启动类启动，启动类在下图所示的包中

3.2.4. 启动结果

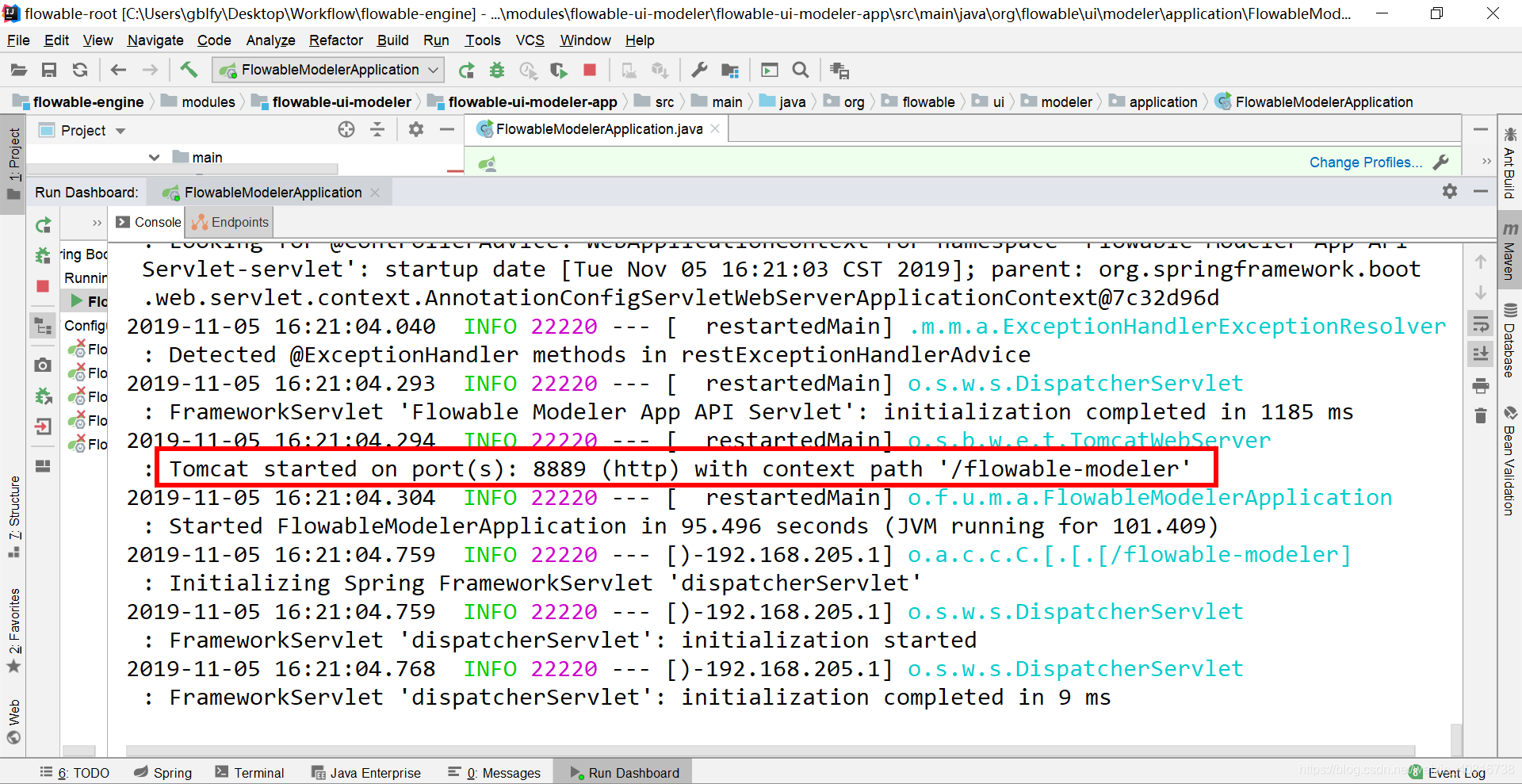

在启动类上点击右键，Run，就可以完成启动，启动结果如下：

遗留问题
由于modeler采用了Spring Security和idm集成了认证，所以导致我们的modeler虽然启动了，但是无法显示页面，下一个专题我们将修复该问题，并提供一版本源码可以独立运行的。
