第12篇：Flowable-BPMN操作流程之用户任务UserTask

接上一篇：
第11篇：Flowable-BPMN部署常见问题没有对ACT_RE_PROCDEF表进行插入>操作
https://blog.csdn.net/weixin_40816738/article/details/102902524

文章目录

一、定义
二、常用配置
三、参数赋值
四、监听类实现
五、BPMN配置
六、验证
- 6.1. 创建新流程

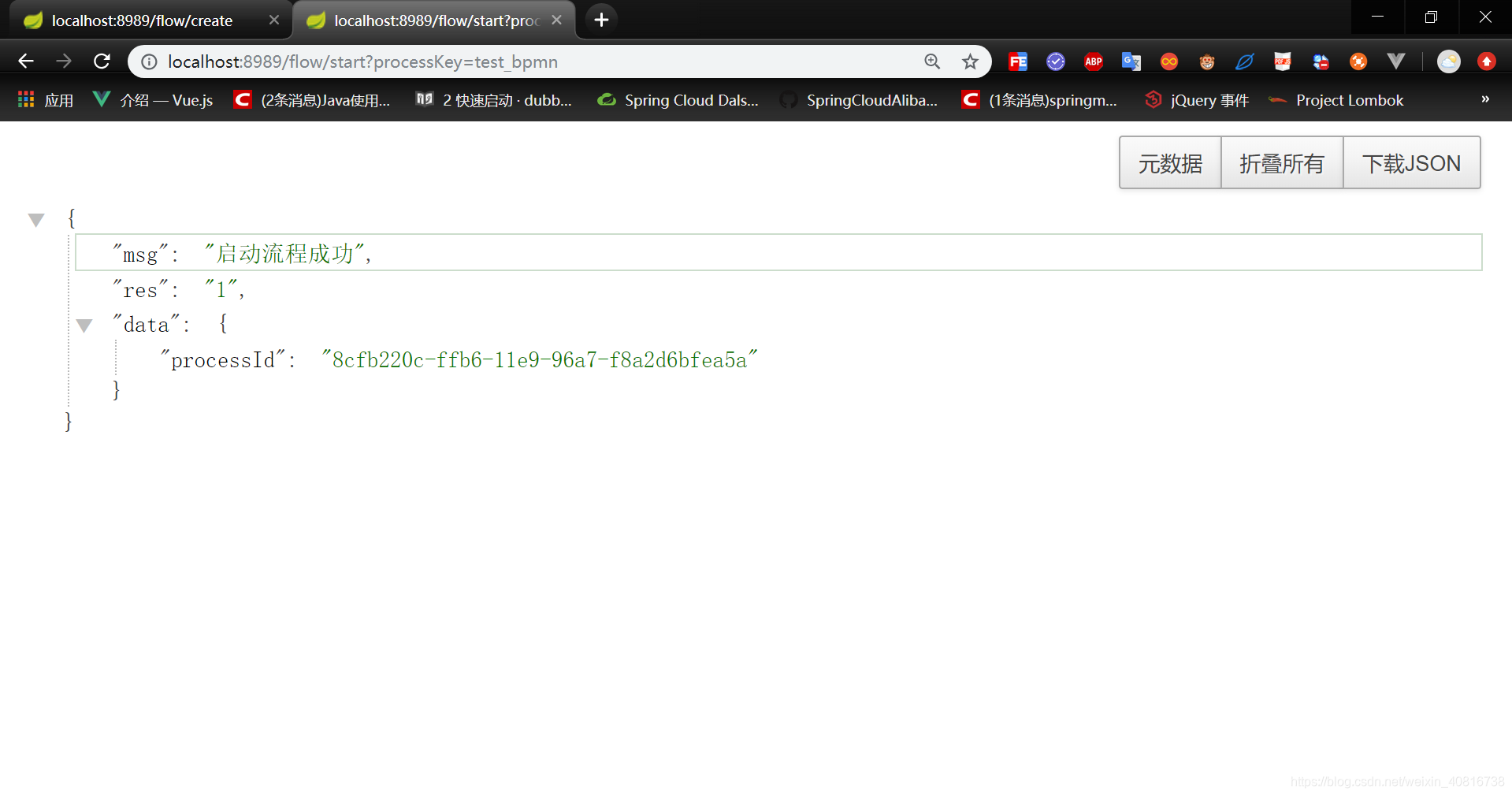

- 6.2. 启动新流程

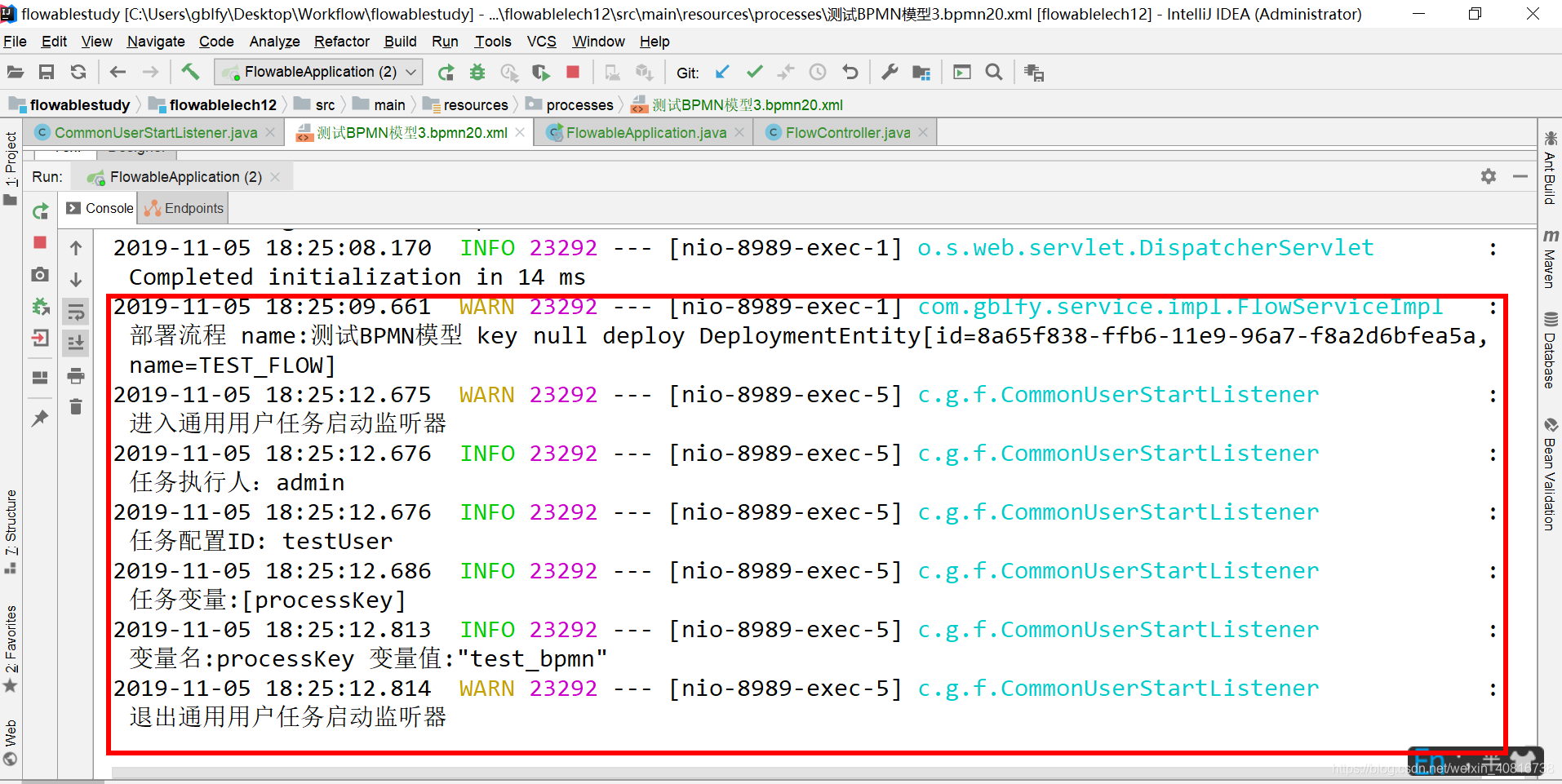

- 6.3. 监听器结果

一、定义

流程启动后，任务会给到指定的责任人，如果是需要人工审核的任务，那么就需要使用UserTask，也就是用户任务，需要用户完成审批，流程才能继续往下走。

二、常用配置

执行人 Assignments
执行人类型：
(1)Assignee:代理执行人，一般一个用户
(2)CandidateUser:候选执行人，一般有多个用户
(3)CandidateGroup:候选用户组，一般绑定到角色，支持多个用户进行操作。

modeler操作

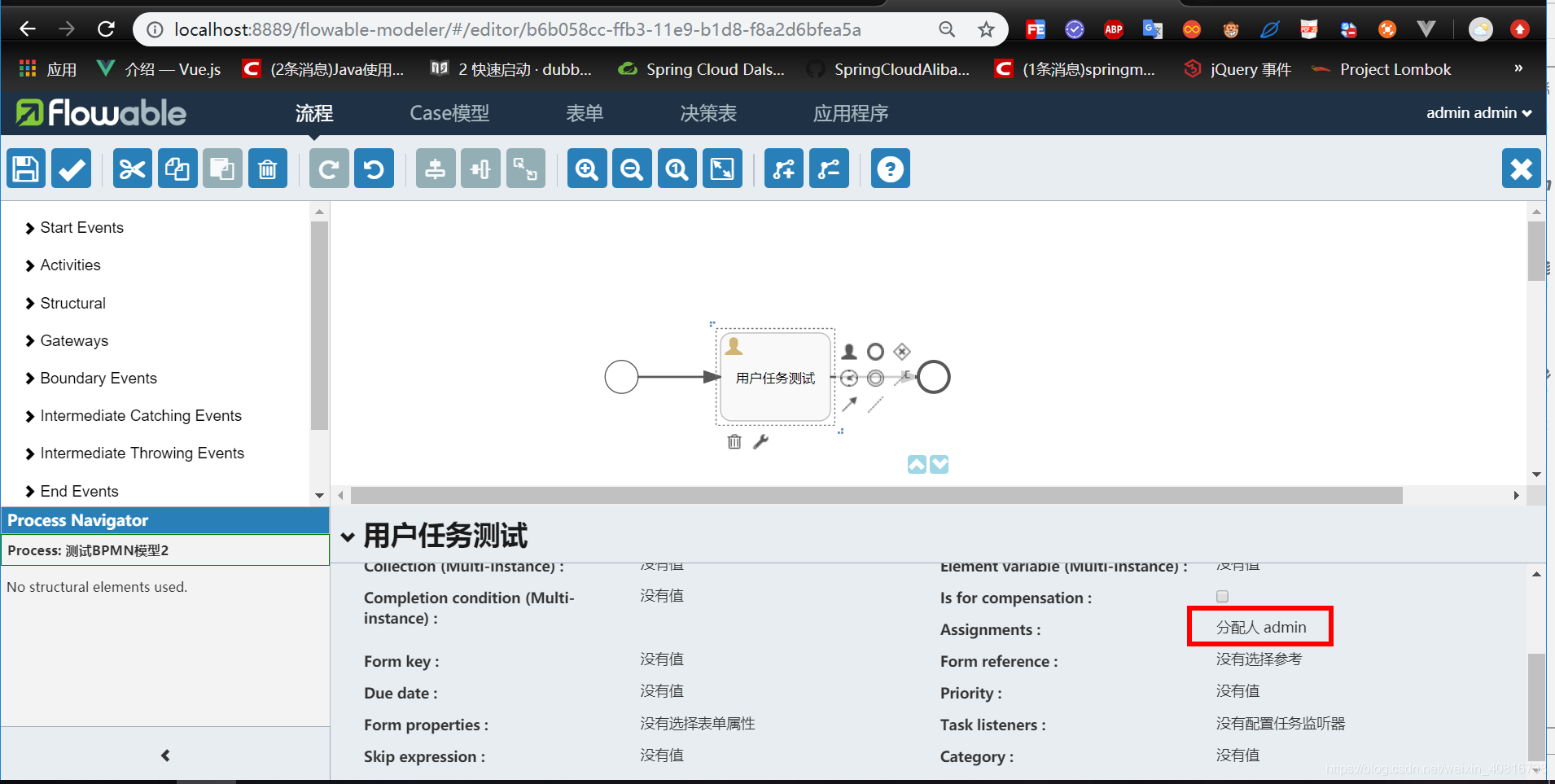

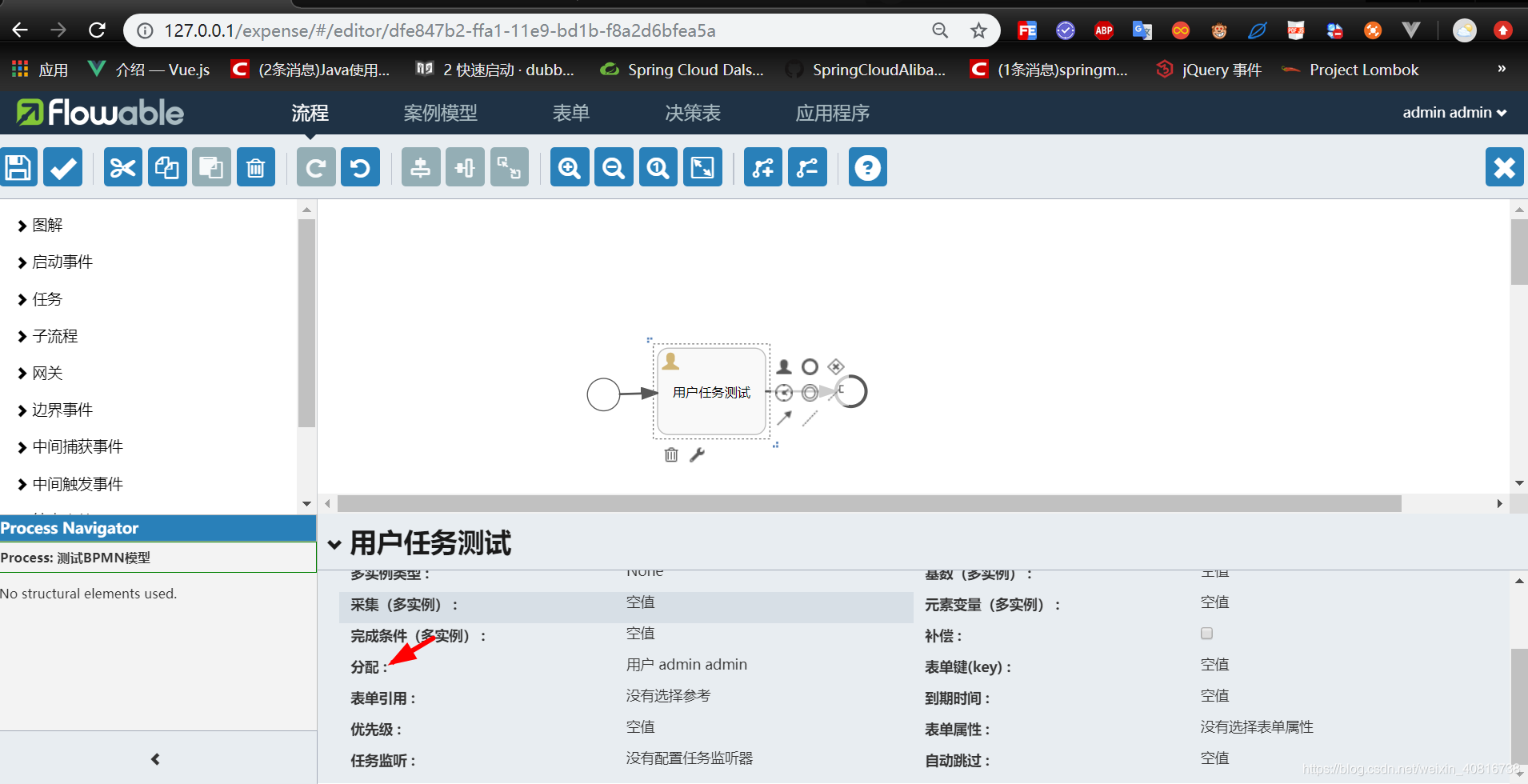

modeler中配置如下图所示:
在这里插入图片描述

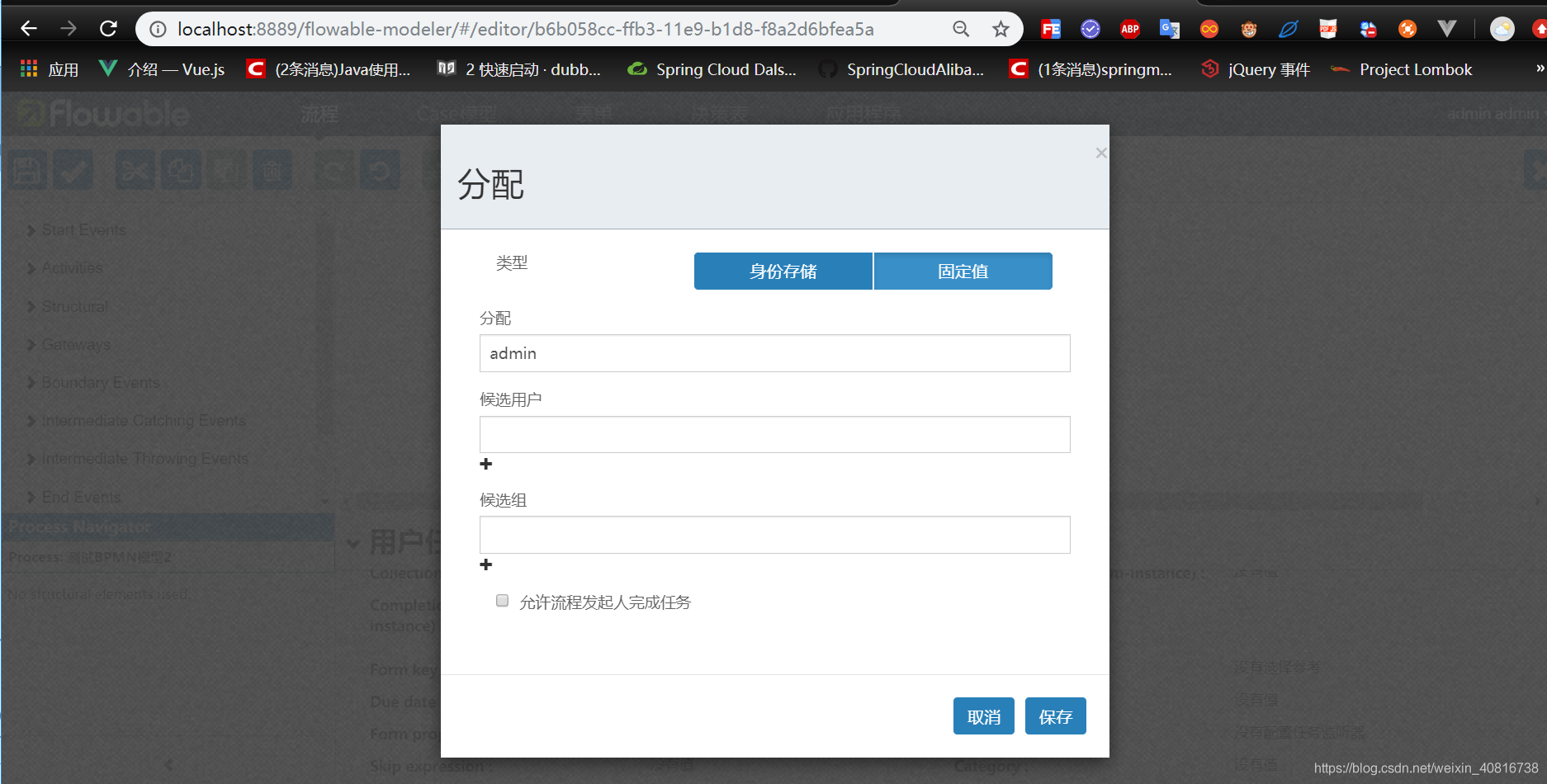

进入后信息如下：

任务监听器Task Listeners
监听器类型：
(1)create:任务创建时，并且所有的属性都被设置好后，进入该回调。
(2)assignment:任务被委派给某人后.。注意: 当流程执行到达一个userTask时，会先触发一个assignment事件，再触发create事件。
(3)complete:在任务完成后，且被从运行时数据（runtime data）中删除前触发。
(4)delete:在任务将要被删除之前发生。注意，当任务通过completeTask完成任务时，它也会被执行。

监听器class:
回调的委托类,需要实现 org.flowable.engine.delegate.TaskListener接口。

modeler操作:

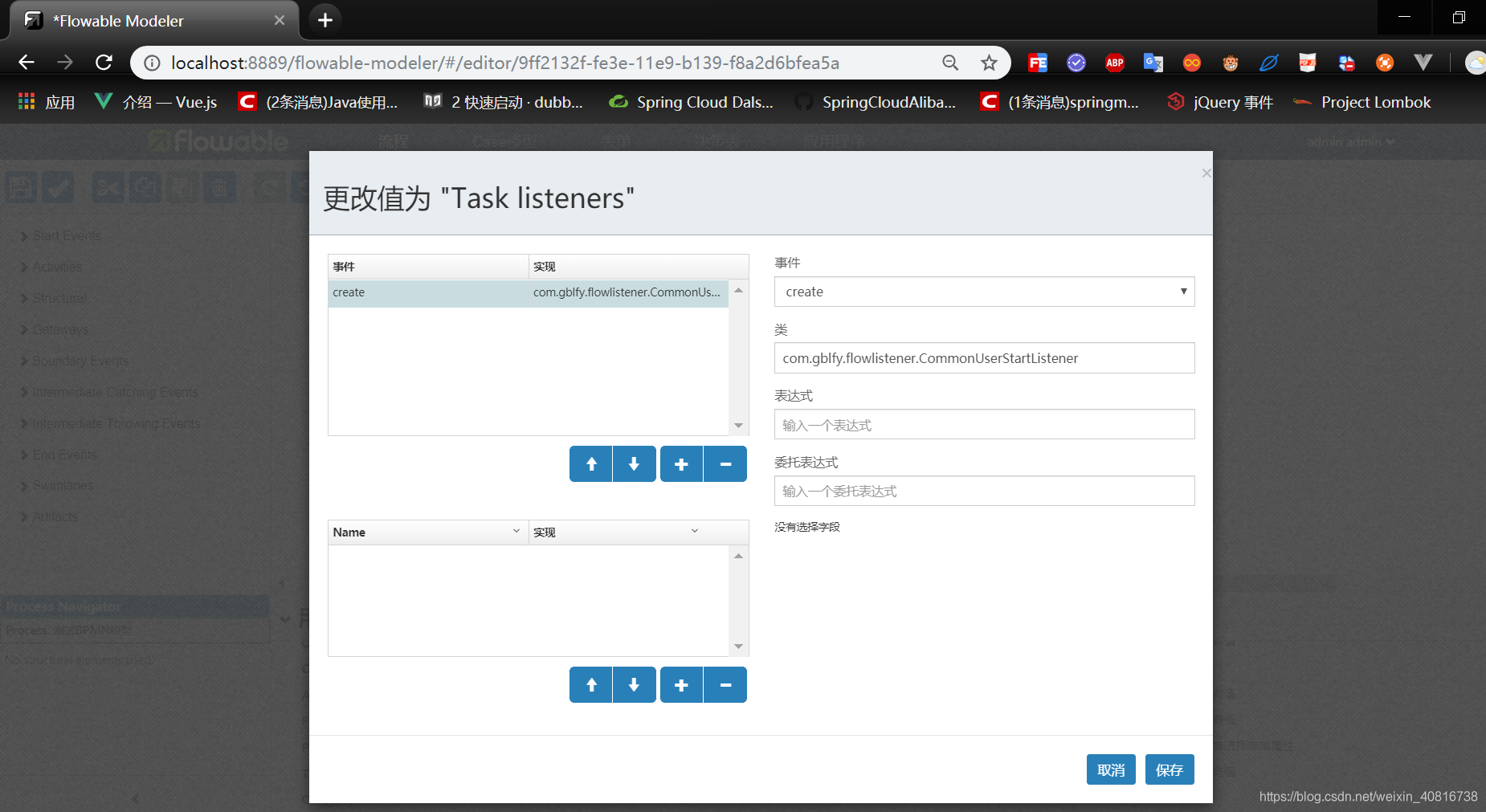

配置页面如下图：
在这里插入图片描述

三、参数赋值

执行人：分配给admin
任务监听配置为：create类型，实现类为com.gblfy.flowlistener.CommonUserStartListener.

四、监听类实现

监听类主要读取一些环境信息，如执行人，当前的系统变量，修改系统变量等操作，具体代码如下:

public class CommonUserStartListener implements TaskListener {/*** 日志类*/private static final Logger log = LoggerFactory.getLogger(CommonUserStartListener.class);@Overridepublic void notify(DelegateTask delegateTask) {log.warn("进入通用用户任务启动监听器");//查询信息log.info("任务执行人："+delegateTask.getAssignee());log.info("任务配置ID: " +delegateTask.getTaskDefinitionKey());//查询变量Set<String> setNames= delegateTask.getVariableNames();if (!CollectionUtils.isEmpty(setNames)){log.info("任务变量:"+setNames.toString());}for (String varName :setNames){Object varValue= delegateTask.getVariable(varName);log.info("变量名:"+varName+" 变量值:"+ JSON.toJSONString(varValue));}//修改变量delegateTask.setVariable("Test_Var","测试变量");log.warn("退出通用用户任务启动监听器");}
}

五、BPMN配置

修改后的我们的BPMN20的xml文件配置如下:

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef"><process id="test_bpmn" name="测试BPMN模型" isExecutable="true"><documentation>测试BPMN模型</documentation><startEvent id="start" name="开始"></startEvent><endEvent id="end" name="结束"></endEvent><userTask id="testUser" name="用户任务测试" flowable:assignee="admin"><extensionElements><flowable:taskListener event="create" class="com.hyj.flowlistener.CommonUserStartListener"></flowable:taskListener><modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete></extensionElements></userTask><sequenceFlow id="sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002" sourceRef="start" targetRef="testUser"></sequenceFlow><sequenceFlow id="sid-AB59612A-1B33-4FB8-8758-5D773EDF9C44" sourceRef="testUser" targetRef="end"></sequenceFlow></process><bpmndi:BPMNDiagram id="BPMNDiagram_test_bpmn"><bpmndi:BPMNPlane bpmnElement="test_bpmn" id="BPMNPlane_test_bpmn"><bpmndi:BPMNShape bpmnElement="start" id="BPMNShape_start"><omgdc:Bounds height="30.0" width="30.0" x="210.0" y="60.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="end" id="BPMNShape_end"><omgdc:Bounds height="28.0" width="28.0" x="525.0" y="61.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="testUser" id="BPMNShape_testUser"><omgdc:Bounds height="80.0" width="100.0" x="315.0" y="35.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNEdge bpmnElement="sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002" id="BPMNEdge_sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002"><omgdi:waypoint x="239.94999779398907" y="75.0"></omgdi:waypoint><omgdi:waypoint x="315.0" y="75.0"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="sid-AB59612A-1B33-4FB8-8758-5D773EDF9C44" id="BPMNEdge_sid-AB59612A-1B33-4FB8-8758-5D773EDF9C44"><omgdi:waypoint x="414.9499999999903" y="75.0"></omgdi:waypoint><omgdi:waypoint x="525.0" y="75.0"></omgdi:waypoint></bpmndi:BPMNEdge></bpmndi:BPMNPlane></bpmndi:BPMNDiagram>
</definitions>
