第13篇： Flowable-BPMN操作流程之流程进展查看之流程图

接上一篇：
第12篇：Flowable-BPMN操作流程之用户任务UserTask
https://blog.csdn.net/weixin_40816738/article/details/102902596

文章目录

一、背景
二、原理
三、实现方案
- 3.1. 流程是否完成功能
- 3.2. 完成流程图
- 3.3. 控制器入口
四、验证测试

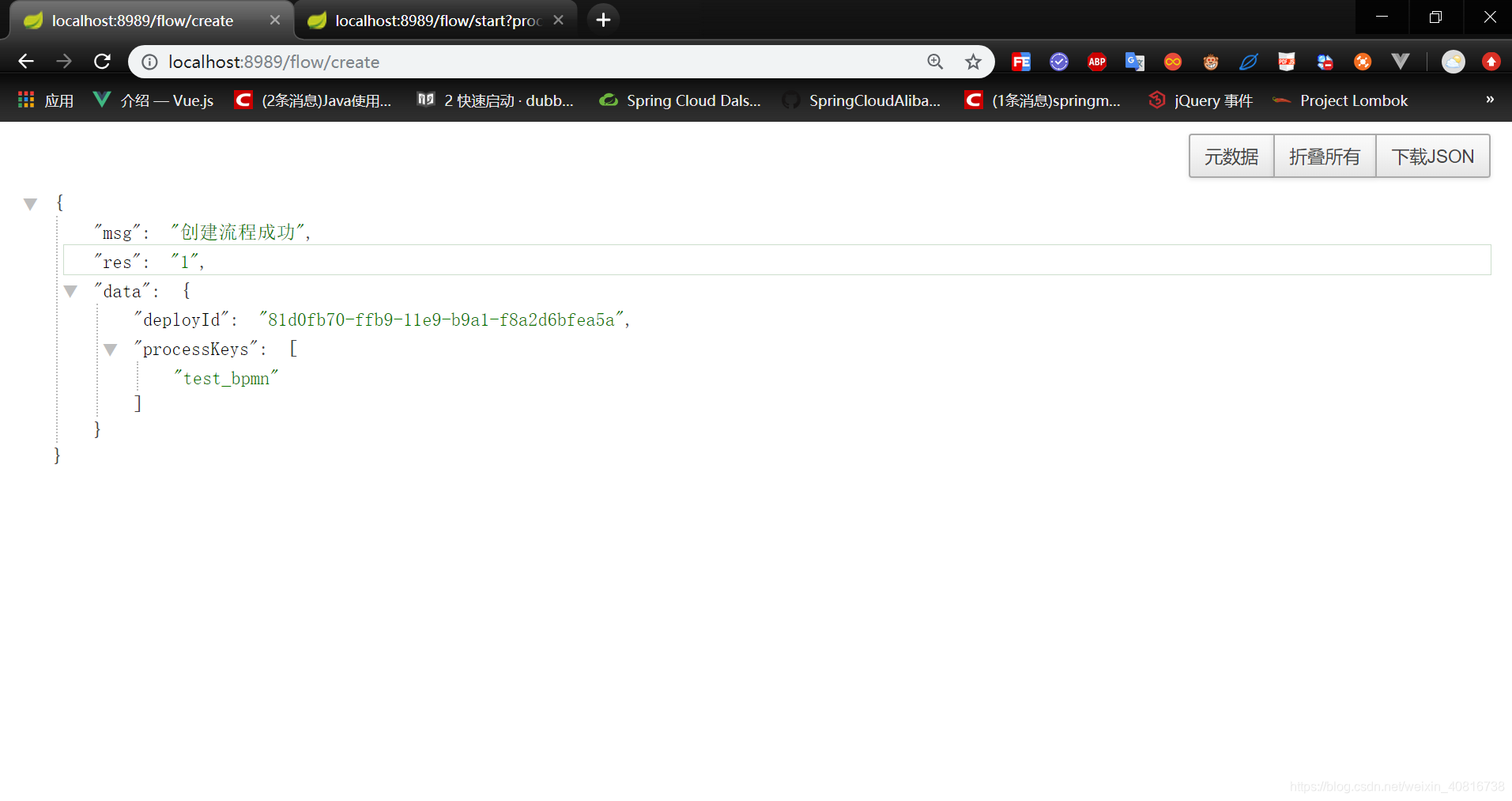

- 4.1. 创建流程

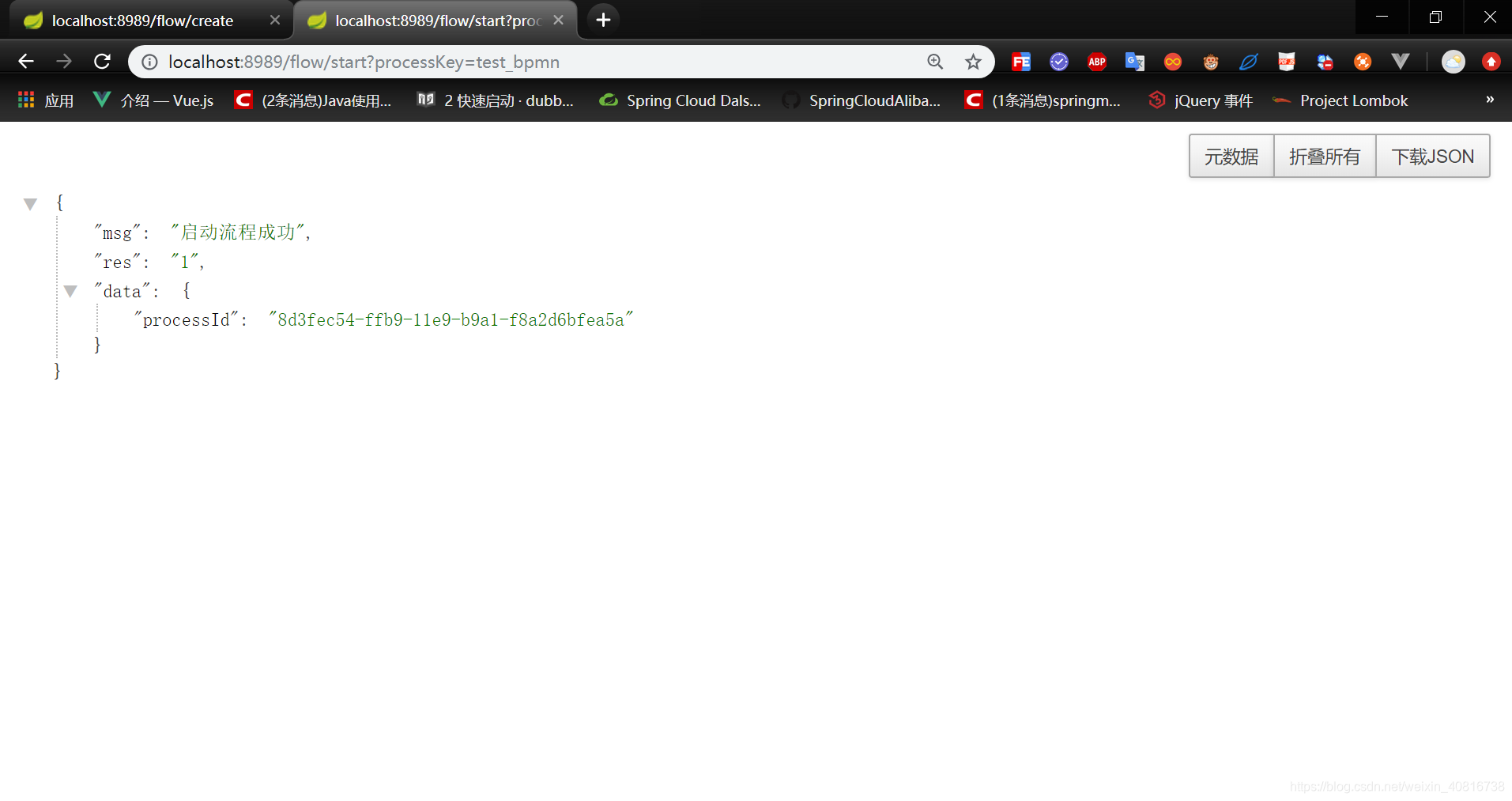

- 4.2. 启动流程
- 4.3. 调用查看流程接口

一、背景

流程启动后，为了方便我们查看流程的进展，Flowable提供了流程图可以直观的查看流程的进展，本节我们主要研究流程图呈现的相关内容，可以直接显示流程的进展。

二、原理

流程的一些进展是活动Activity和连线组成的，我们如果能够找到流程经过了哪些节点，给节点画上边框的话就可以直观的看到流程的进展信息。

三、实现方案

Flowable的HistoryService提供了历史的查询服务，可以查询经过了哪些节点，进程的流程生成器ProcessDiagramGenerator，可以动态生成各种流程图，最后我们使用HttpServletResponse返回一个图像以供显示。

3.1. 流程是否完成功能

流程完后使用历史服务查询，流程未结束使用运行时服务查询，所以我们先提供一个流程是否完成的API，如下：

 @Overridepublic boolean isFinished(String processInstanceId) {return historyService.createHistoricProcessInstanceQuery().finished().processInstanceId(processInstanceId).count() > 0;}

3.2. 完成流程图

流程通过使用ProcessDiagramGenerator完成流程图显示，具体实现如下：

@Overridepublic void genProcessDiagram(HttpServletResponse httpServletResponse, String processId) {/*** 获得当前活动的节点*/String processDefinitionId = "";if (this.isFinished(processId)) {// 如果流程已经结束，则得到结束节点HistoricProcessInstance pi = historyService.createHistoricProcessInstanceQuery().processInstanceId(processId).singleResult();processDefinitionId=pi.getProcessDefinitionId();} else {// 如果流程没有结束，则取当前活动节点// 根据流程实例ID获得当前处于活动状态的ActivityId合集ProcessInstance pi = runtimeService.createProcessInstanceQuery().processInstanceId(processId).singleResult();processDefinitionId=pi.getProcessDefinitionId();}List<String> highLightedActivitis = new ArrayList<String>();/*** 获得活动的节点*/List<HistoricActivityInstance> highLightedActivitList =  historyService.createHistoricActivityInstanceQuery().processInstanceId(processId).orderByHistoricActivityInstanceStartTime().asc().list();for(HistoricActivityInstance tempActivity : highLightedActivitList){String activityId = tempActivity.getActivityId();highLightedActivitis.add(activityId);}List<String> flows = new ArrayList<>();//获取流程图BpmnModel bpmnModel = repositoryService.getBpmnModel(processDefinitionId);ProcessEngineConfiguration engconf = processEngine.getProcessEngineConfiguration();ProcessDiagramGenerator diagramGenerator = engconf.getProcessDiagramGenerator();InputStream in = diagramGenerator.generateDiagram(bpmnModel, "bmp", highLightedActivitis, flows, engconf.getActivityFontName(),engconf.getLabelFontName(), engconf.getAnnotationFontName(), engconf.getClassLoader(), 1.0, true);OutputStream out = null;byte[] buf = new byte[1024];int legth = 0;try {out = httpServletResponse.getOutputStream();while ((legth = in.read(buf)) != -1) {out.write(buf, 0, legth);}} catch (IOException e) {log.error("操作异常",e);} finally {IOUtils.closeQuietly(out);IOUtils.closeQuietly(in);}}

3.3. 控制器入口

@RequestMapping(value = "processDiagram")public void genProcessDiagram(HttpServletResponse httpServletResponse, String processId) throws Exception {flowService.genProcessDiagram(httpServletResponse,processId);}
