一、背景
- 流程启动后，Flowable的核心操作UserTask,SystemTask等以任务的形式来组织，而对于一个流程由若干任务来完成，完成一个任务后，再自动启动另外一个任务直到走到终点，所以任务的完成动作很关键。
二、原理
Flowable的TaskService提供了对任务的操作，其中完成任务complete函数提供了任务结束操作。
三、API
Flowable的任务完成实现如下：
3.1. 直接完成任务
void complete(String taskId)
Called when the task is successfully executed.
3.2. 完成任务并且设置任务参数
void complete(String taskId, Map<String,Object> variables)
Called when the task is successfully executed, and the required task parameters are given by the end-user.
四、实现
4.1. 接口
/*** 完成任务*/boolean completeTask(String taskId,Map<String,Object> paras);
4.2. 接口实现
/*** 完成任务*/@Overridepublic boolean completeTask(String taskId,Map<String,Object> paras) {Task task = taskService.createTaskQuery().taskId(taskId).singleResult();if (task == null) {return false;}if (null == paras){taskService.complete(taskId);}else {taskService.complete(taskId,paras);}return true;}4.3. 控制器实现
@RequestMapping("/complete")@ResponseBodypublic Map<String,Object> completeTask(@RequestBody @RequestParam(required = false) Map<String,String> paras){Map<String,Object> res =new HashMap<>();Map<String,String> data = new HashMap<>();if (MapUtils.isEmpty(paras)){res.put("msg","请输入任务参数");res.put("res","0");res.put("data",data);return res;}String taskId = paras.get("taskId");if (StringUtils.isEmpty(taskId)){res.put("msg","请输入任务ID");res.put("res","0");res.put("data",data);return res;}Map<String,Object> flowParas=new HashMap<>();flowParas.putAll(paras);boolean bok = flowService.completeTask(taskId,flowParas);if (bok){data.put("taskId",taskId);res.put("msg","启动流程成功");res.put("res","1");}else {data.put("taskId",taskId);res.put("msg","启动流程失败");res.put("res","0");}res.put("data",data);return res;}
五、验证
5.1. 创建流程
http://localhost:8989/flow/create

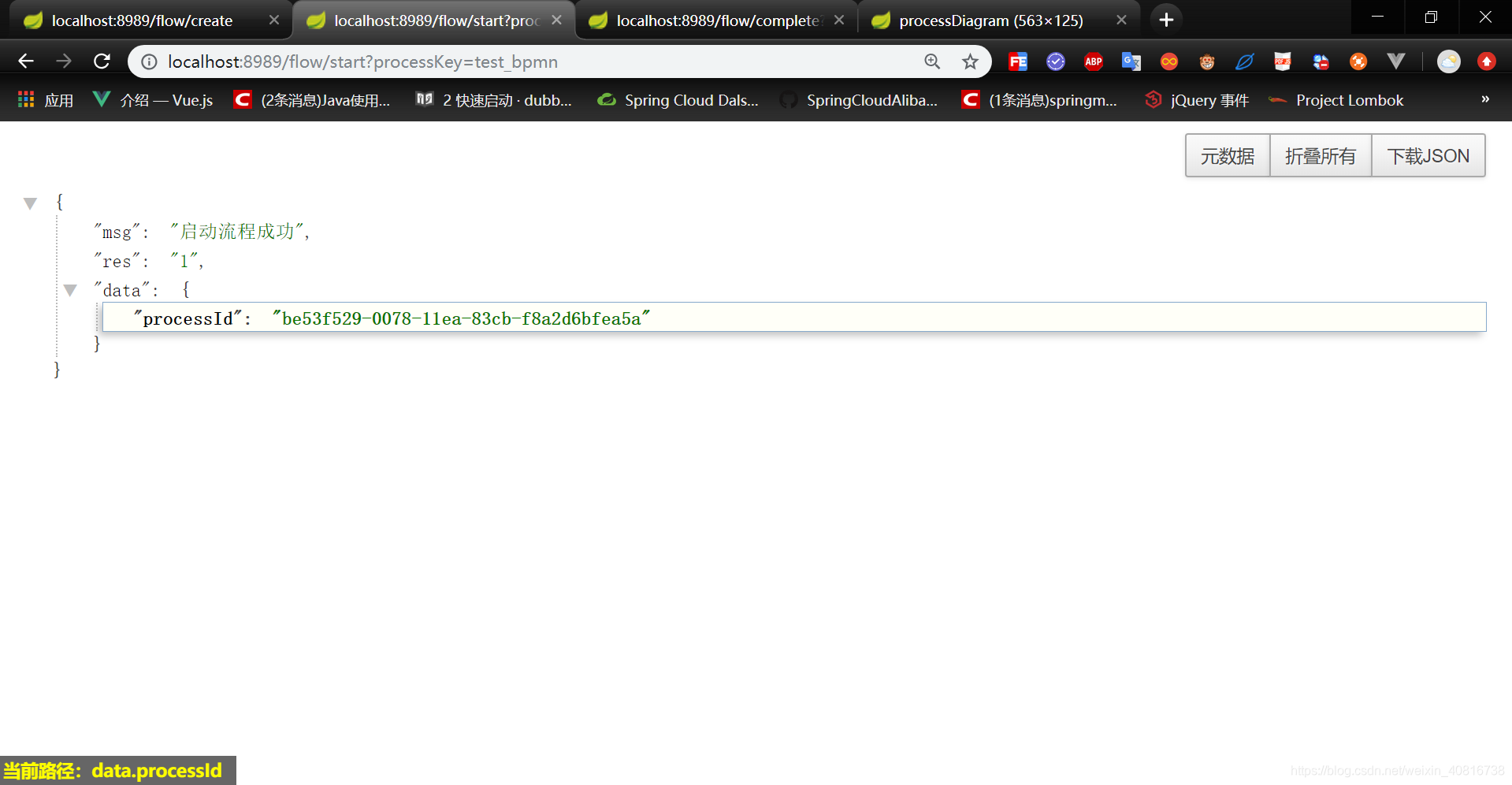

5.2. 启动任务
http://localhost:8989/flow/start?processKey=test_bpmn
结果返回如下：
{"msg":"启动流程成功","res":"1","data":{"processId":"be53f529-0078-11ea-83cb-f8a2d6bfea5a"}}

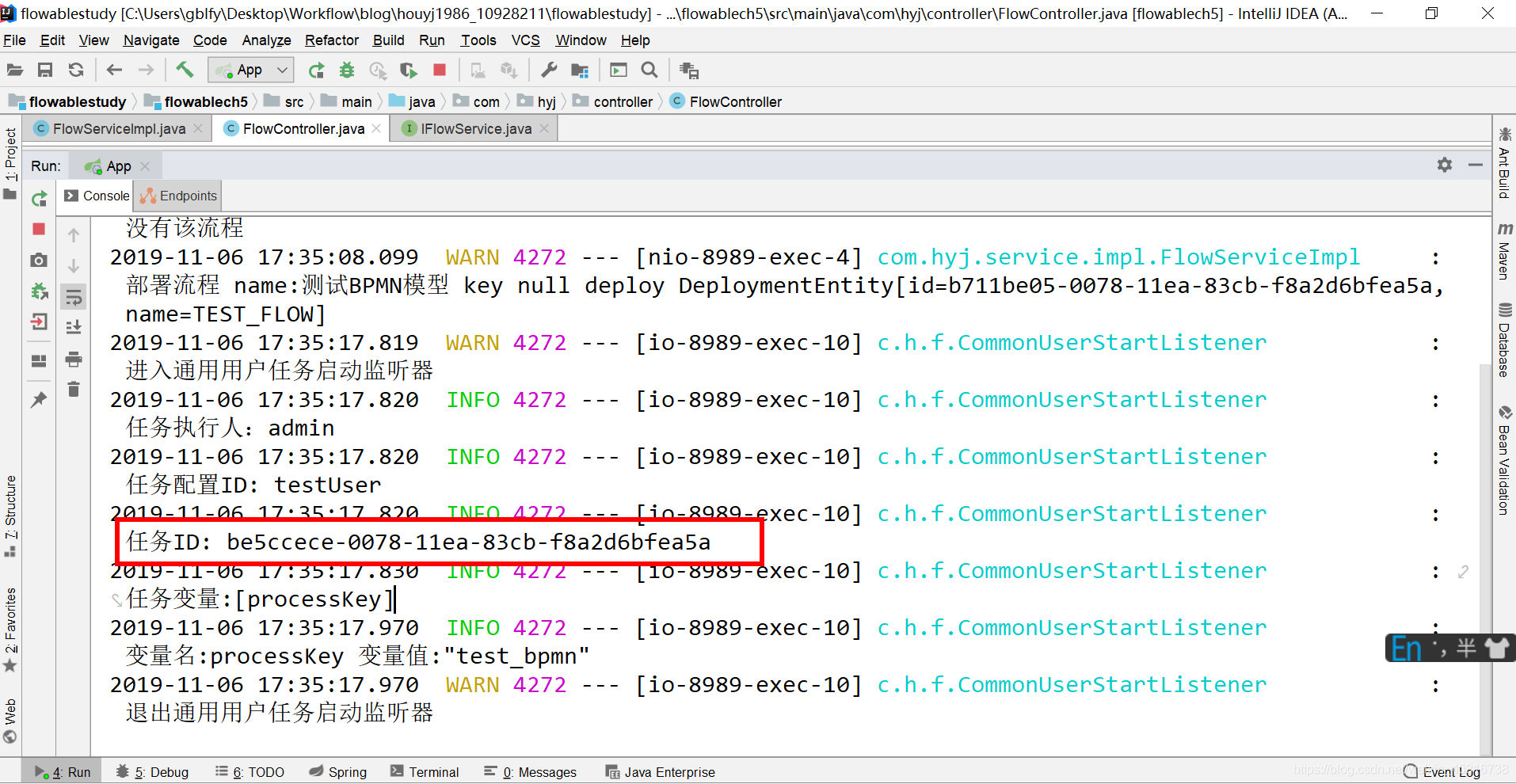

5.3. 查看任务ID
后台打印如下: be5ccece-0078-11ea-83cb-f8a2d6bfea5a
注意：任务id就是taskid，不是processId

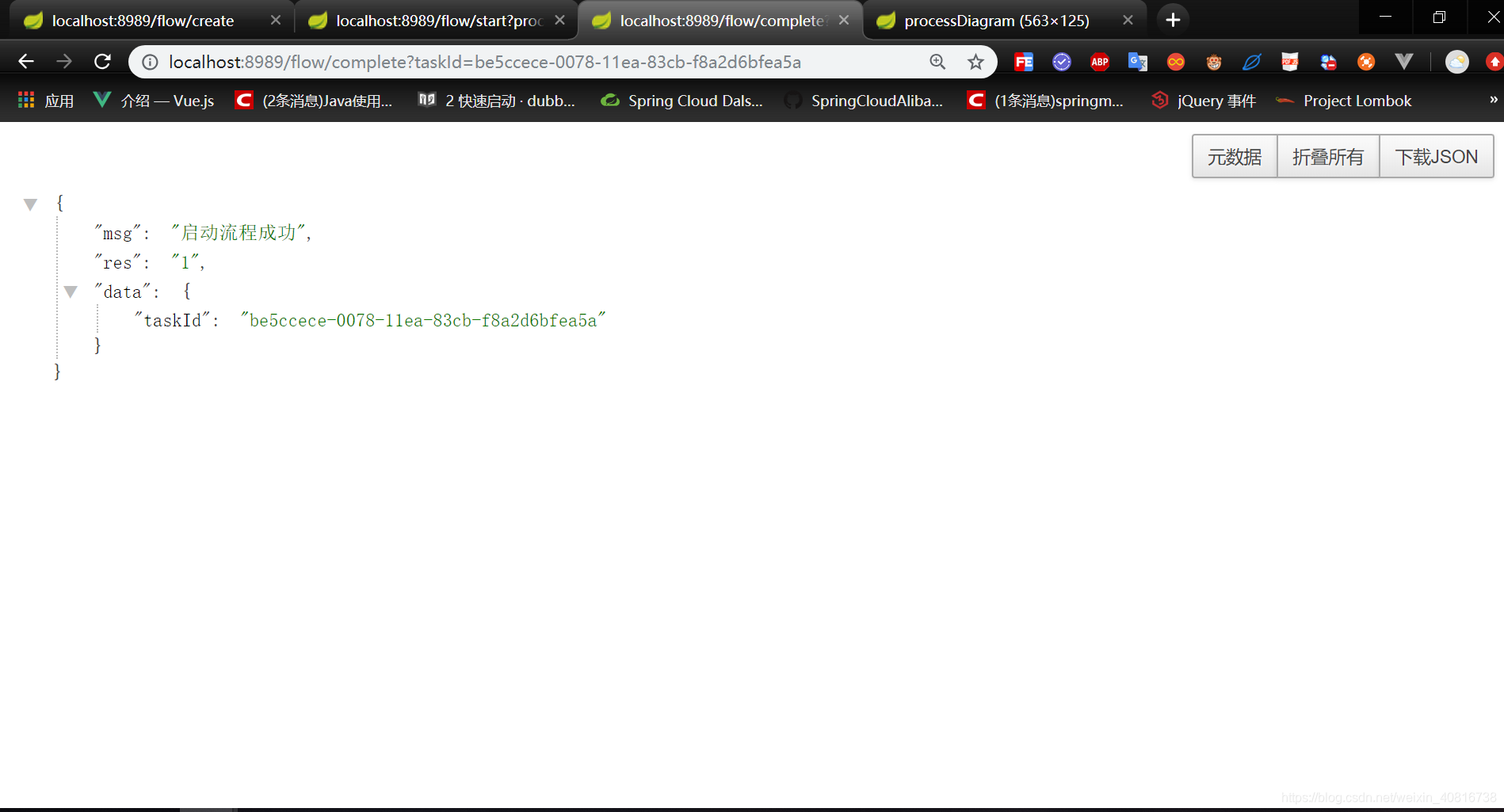

5.4. 任务完成
http://localhost:8989/flow/complete?taskId=be5ccece-0078-11ea-83cb-f8a2d6bfea5a

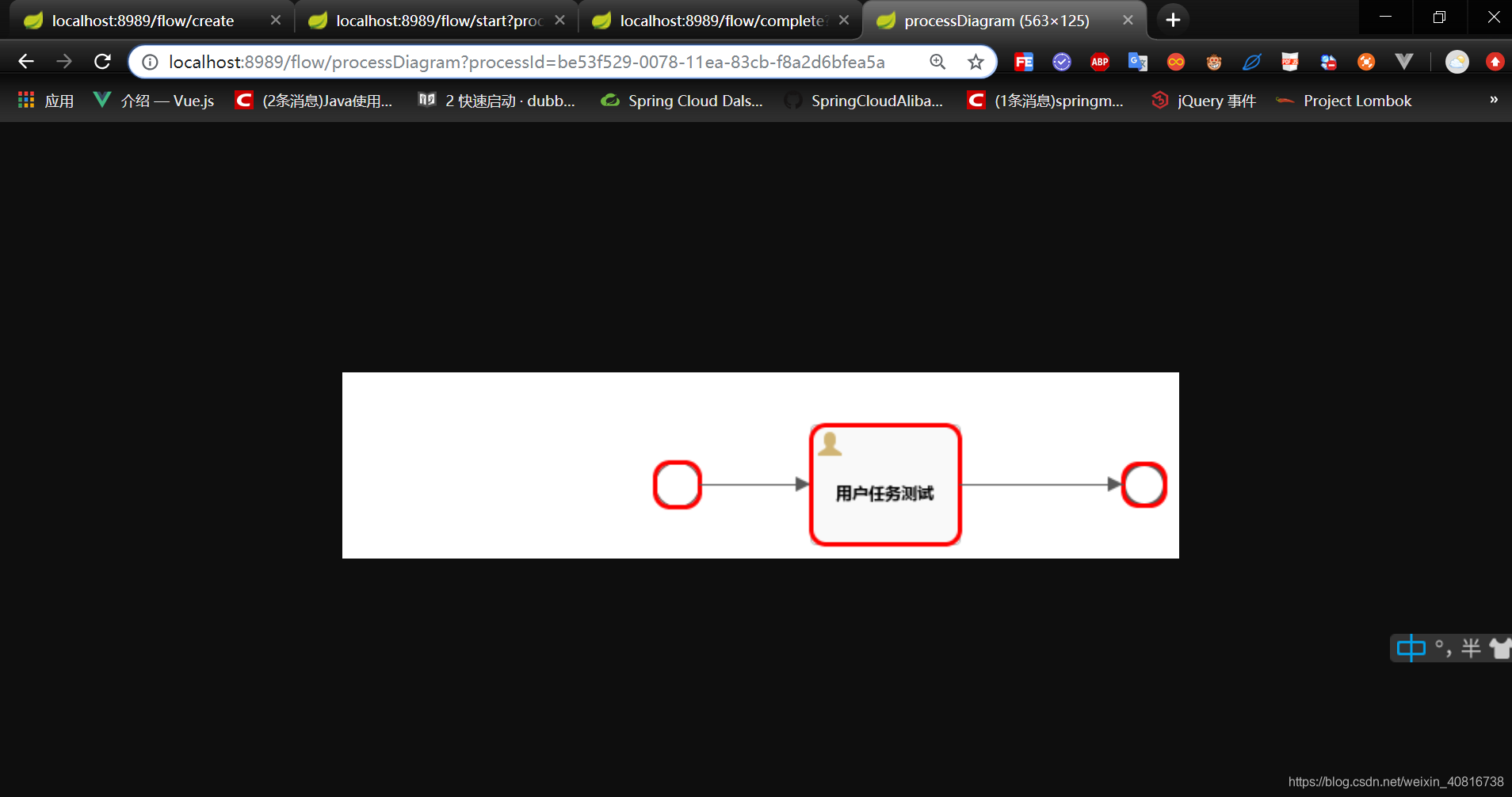

5.5. 流程进展查看
http://localhost:8989/flow/processDiagram?processId=be53f529-0078-11ea-83cb-f8a2d6bfea5a
从这里可以很容易的看到我们用户任务完成表示审核完成任务了，因为后面直接到结束了，所以看到红色圈已经到结束了。
源码下载
gitlab链接：https://gitlab.com/gb-heima/flowablestudy/tree/master/flowablelech14
码云链接：https://gitee.com/gb_90/flowable-study/tree/master/flowablelech14
