接上一篇：
第14篇：Flowable-BPMN操作流程之任务完成
https://blog.csdn.net/weixin_40816738/article/details/102902647

文章目录

一、背景
二、定义
三、流程准备
四、流程文件
五、控制器
六、流程通过验证
- 6.1. 创建新流程
- 6.2. 启动流程
- 6.3. 控制台查看任务ID
- 6.4. 通过流程
- 6.5. 查看流程图
七、流程拒绝验证
- 7.1. 创建新流程
- 7.2. 启动流程
- 7.3. 控制台查看任务ID
- 7.4. 拒绝流程
- 7.5. 查看流程图

一、背景

流程在审批的过程中需要进行一些判断然后再看下一步怎么走，完成判断逻辑的是网关，排他网关就是其中的一种。

二、定义

排他网关（也叫异或（XOR）网关，或更技术性的叫法基于数据的排他网关），用来在流程中实现决策。当流程执行到这个网关，所有外出顺序流都会被处理一遍。其中条件解析为true的顺序流（或者没有设置条件，概念上在顺序流上定义了一个’true’）会被选中，让流程继续运行。简单理解条件为True继续执行，False将不执行。

三、流程准备

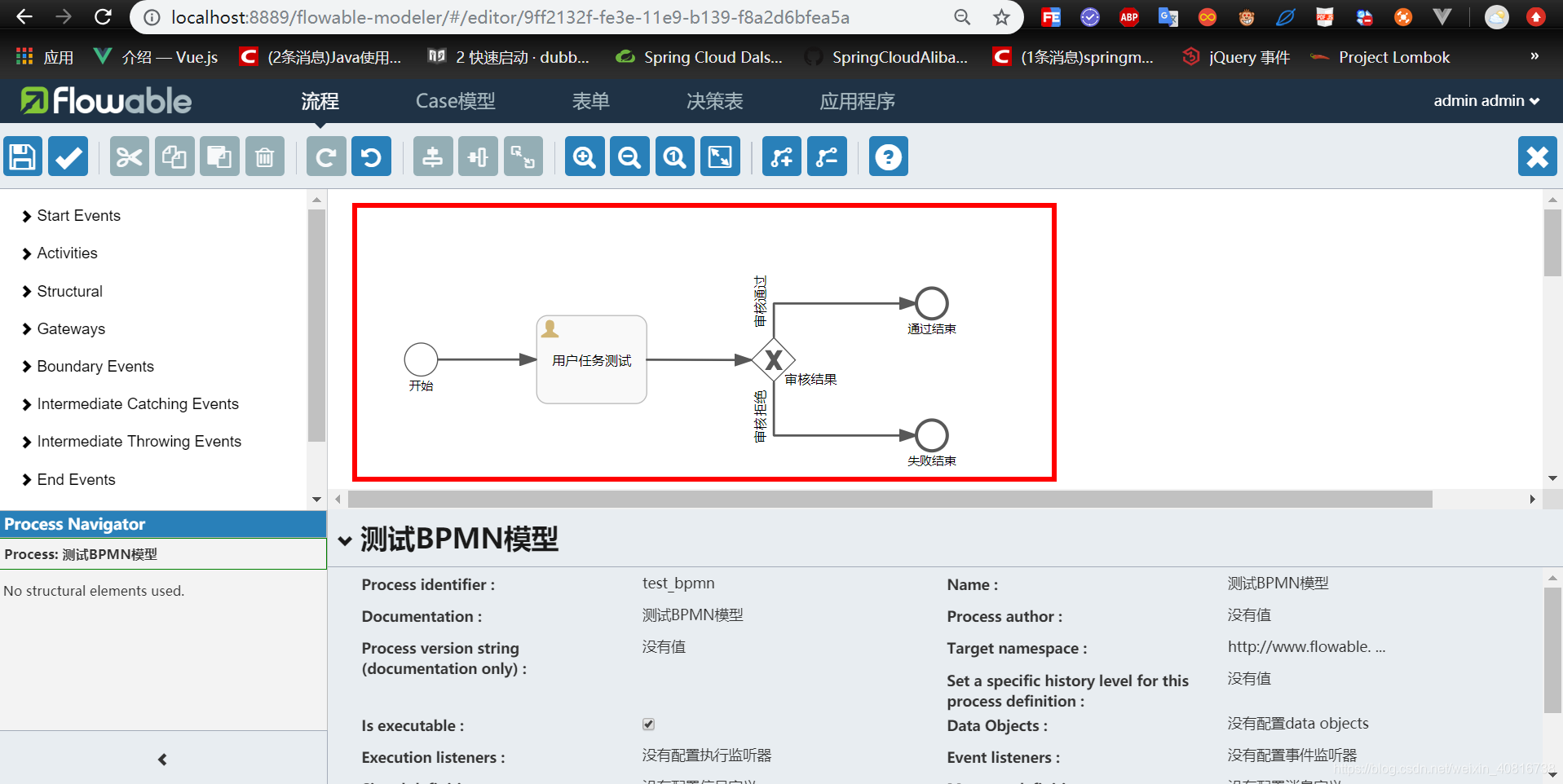

我们在Modeler中给我们的流程配置一个排他网关，添加后流程如下：

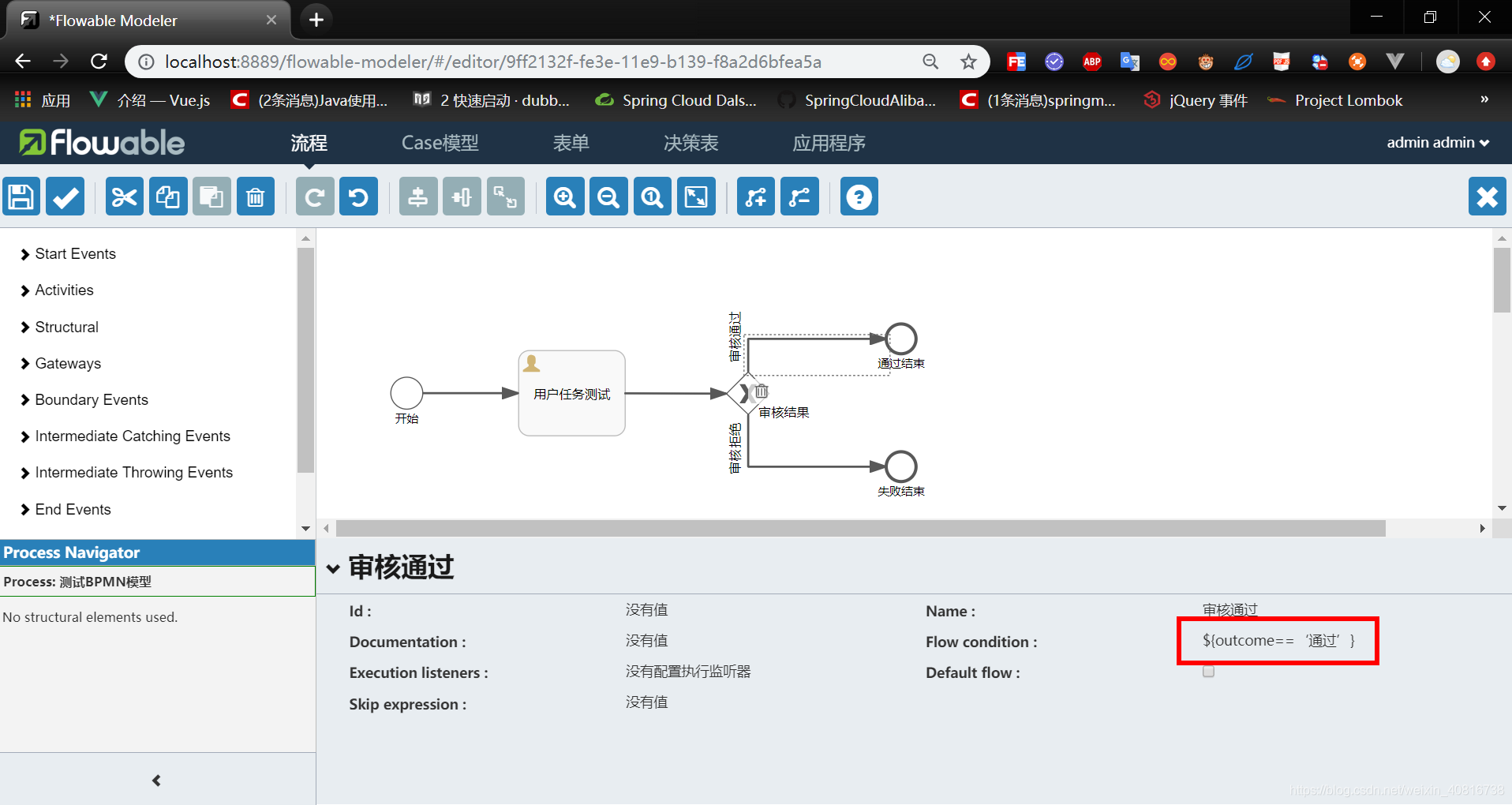

在这里插入图片描述在排他网关的到结束的连接线上配置好网关是否通过的条件，比如审核通过我们设置为${outcome==‘通过’},当走到这里流程变量outcome为通过的时候将会走审核通过这个流程，等于拒绝的时候走下面的流程，参数配置如下图所示:
在这里插入图片描述

四、流程文件

流程文件内容如下：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef"><process id="test_bpmn" name="测试BPMN模型" isExecutable="true"><documentation>测试BPMN模型</documentation><startEvent id="start" name="开始"></startEvent><endEvent id="end" name="通过结束"></endEvent><userTask id="testUser" name="用户任务测试" flowable:assignee="admin"><extensionElements><flowable:taskListener event="create" class="com.hyj.flowlistener.CommonUserStartListener"></flowable:taskListener><modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete></extensionElements></userTask><sequenceFlow id="sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002" sourceRef="start" targetRef="testUser"></sequenceFlow><exclusiveGateway id="ex_gateway_check" name="审核结果"></exclusiveGateway><sequenceFlow id="sid-50731902-EF37-4E07-9DED-2E83F7EB54B7" sourceRef="testUser" targetRef="ex_gateway_check"></sequenceFlow><endEvent id="end_fail" name="失败结束"></endEvent><sequenceFlow id="check_fail" name="审核拒绝" sourceRef="ex_gateway_check" targetRef="end_fail"><conditionExpression xsi:type="tFormalExpression"><![CDATA[${outcome=='拒绝'}]]></conditionExpression></sequenceFlow><sequenceFlow id="check_ok" name="审核通过" sourceRef="ex_gateway_check" targetRef="end"><conditionExpression xsi:type="tFormalExpression"><![CDATA[${outcome=='通过'}]]></conditionExpression></sequenceFlow></process><bpmndi:BPMNDiagram id="BPMNDiagram_test_bpmn"><bpmndi:BPMNPlane bpmnElement="test_bpmn" id="BPMNPlane_test_bpmn"><bpmndi:BPMNShape bpmnElement="start" id="BPMNShape_start"><omgdc:Bounds height="30.0" width="30.0" x="210.0" y="120.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="end" id="BPMNShape_end"><omgdc:Bounds height="28.0" width="28.0" x="630.0" y="60.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="testUser" id="BPMNShape_testUser"><omgdc:Bounds height="80.0" width="100.0" x="315.0" y="95.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="ex_gateway_check" id="BPMNShape_ex_gateway_check"><omgdc:Bounds height="40.0" width="40.0" x="480.0" y="115.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="end_fail" id="BPMNShape_end_fail"><omgdc:Bounds height="28.0" width="28.0" x="630.0" y="180.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNEdge bpmnElement="check_fail" id="BPMNEdge_check_fail"><omgdi:waypoint x="500.5" y="154.4338310580205"></omgdi:waypoint><omgdi:waypoint x="500.5" y="194.0"></omgdi:waypoint><omgdi:waypoint x="630.0" y="194.0"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002" id="BPMNEdge_sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002"><omgdi:waypoint x="239.94999779398907" y="135.0"></omgdi:waypoint><omgdi:waypoint x="315.0" y="135.0"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="sid-50731902-EF37-4E07-9DED-2E83F7EB54B7" id="BPMNEdge_sid-50731902-EF37-4E07-9DED-2E83F7EB54B7"><omgdi:waypoint x="414.95000000000005" y="135.0"></omgdi:waypoint><omgdi:waypoint x="480.0" y="135.0"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="check_ok" id="BPMNEdge_check_ok"><omgdi:waypoint x="500.5" y="115.5"></omgdi:waypoint><omgdi:waypoint x="500.5" y="74.0"></omgdi:waypoint><omgdi:waypoint x="630.0" y="74.0"></omgdi:waypoint></bpmndi:BPMNEdge></bpmndi:BPMNPlane></bpmndi:BPMNDiagram>
</definitions>

五、控制器

控制器原来直接是个完成任务现在，我们方便起见拆分为2个一个是通过任务，一个是拒绝任务，如果你的排他网关使用的都是该参数那么就可以通用。

@RequestMapping("/accept")@ResponseBodypublic Map<String,Object> acceptTask(@RequestBody @RequestParam(required = false) Map<String,String> paras){Map<String,Object> res =new HashMap<>();Map<String,String> data = new HashMap<>();if (MapUtils.isEmpty(paras)){res.put("msg","请输入任务参数");res.put("res","0");res.put("data",data);return res;}String taskId = paras.get("taskId");if (StringUtils.isEmpty(taskId)){res.put("msg","请输入任务ID");res.put("res","0");res.put("data",data);return res;}Map<String,Object> flowParas=new HashMap<>();flowParas.putAll(paras);flowParas.put("outcome","通过");boolean bok = flowService.completeTask(taskId,flowParas);if (bok){data.put("taskId",taskId);res.put("msg","通过任务成功");res.put("res","1");}else {data.put("taskId",taskId);res.put("msg","通过任务失败");res.put("res","0");}res.put("data",data);return res;}@RequestMapping("/reject")@ResponseBodypublic Map<String,Object> rejectTask(@RequestBody @RequestParam(required = false) Map<String,String> paras){Map<String,Object> res =new HashMap<>();Map<String,String> data = new HashMap<>();if (MapUtils.isEmpty(paras)){res.put("msg","请输入任务参数");res.put("res","0");res.put("data",data);return res;}String taskId = paras.get("taskId");if (StringUtils.isEmpty(taskId)){res.put("msg","请输入任务ID");res.put("res","0");res.put("data",data);return res;}Map<String,Object> flowParas=new HashMap<>();flowParas.putAll(paras);flowParas.put("outcome","拒绝");boolean bok = flowService.completeTask(taskId,flowParas);if (bok){data.put("taskId",taskId);res.put("msg","拒绝任务成功");res.put("res","1");}else {data.put("taskId",taskId);res.put("msg","拒绝任务失败");res.put("res","0");}res.put("data",data);return res;}

六、流程通过验证

6.1. 创建新流程

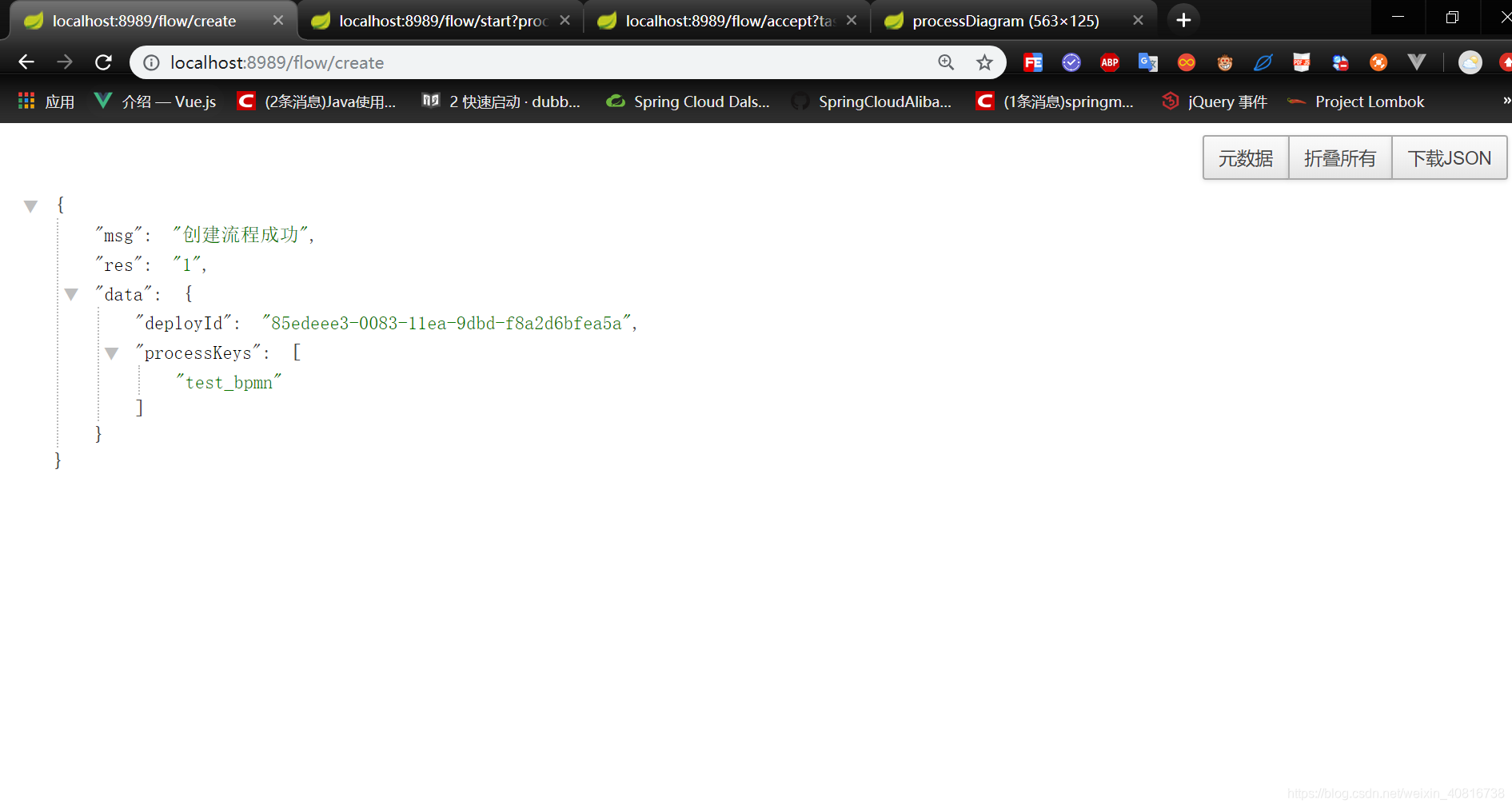

使用测试BPMN模型4.bpmn20.xml的流程配置文件，输入创建地址完成创建。
http://localhost:8989/flow/create
在这里插入图片描述

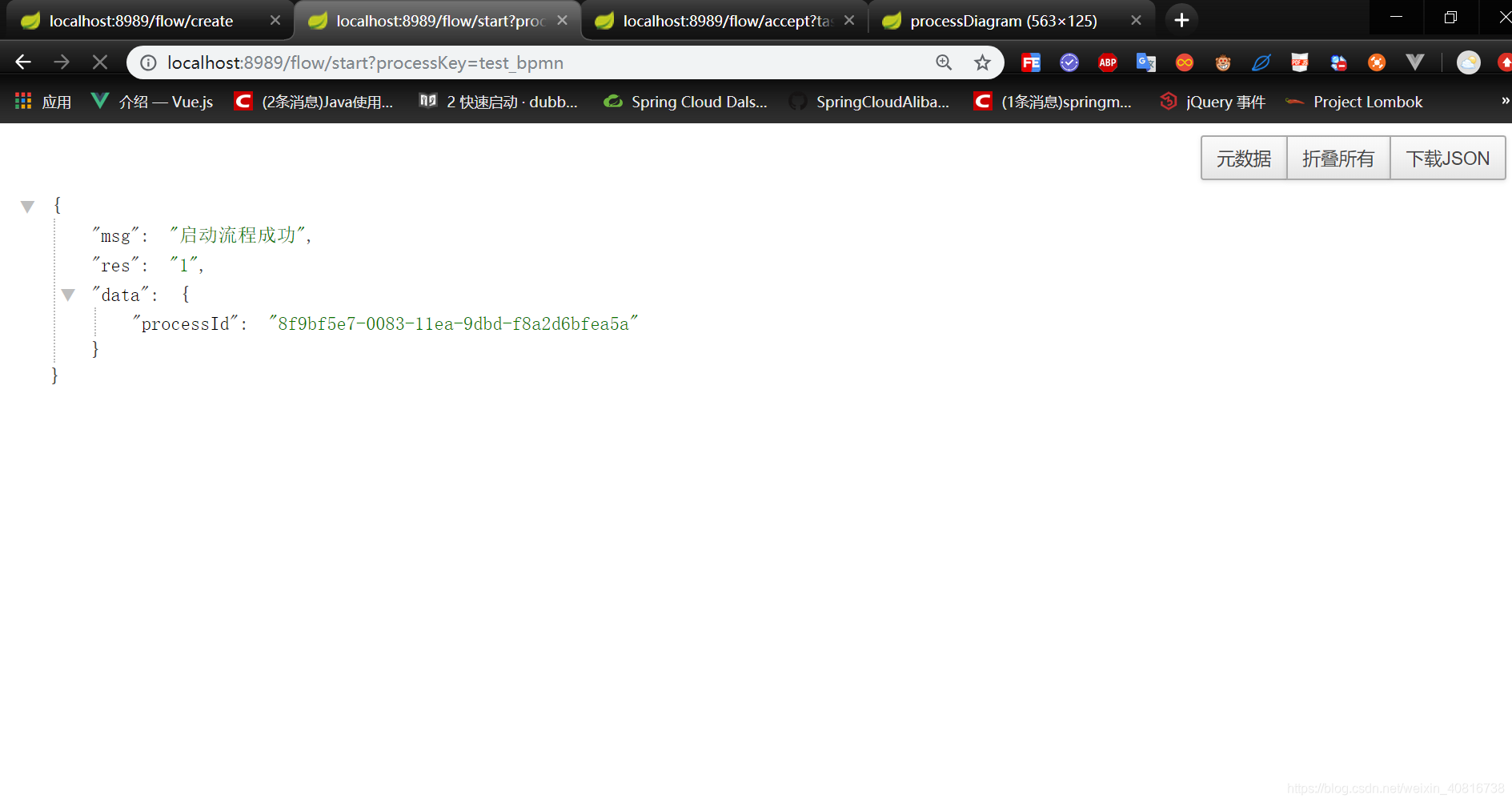

6.2. 启动流程

http://localhost:8989/flow/start?processKey=test_bpmn
输入改地址完成流程启动
在这里插入图片描述

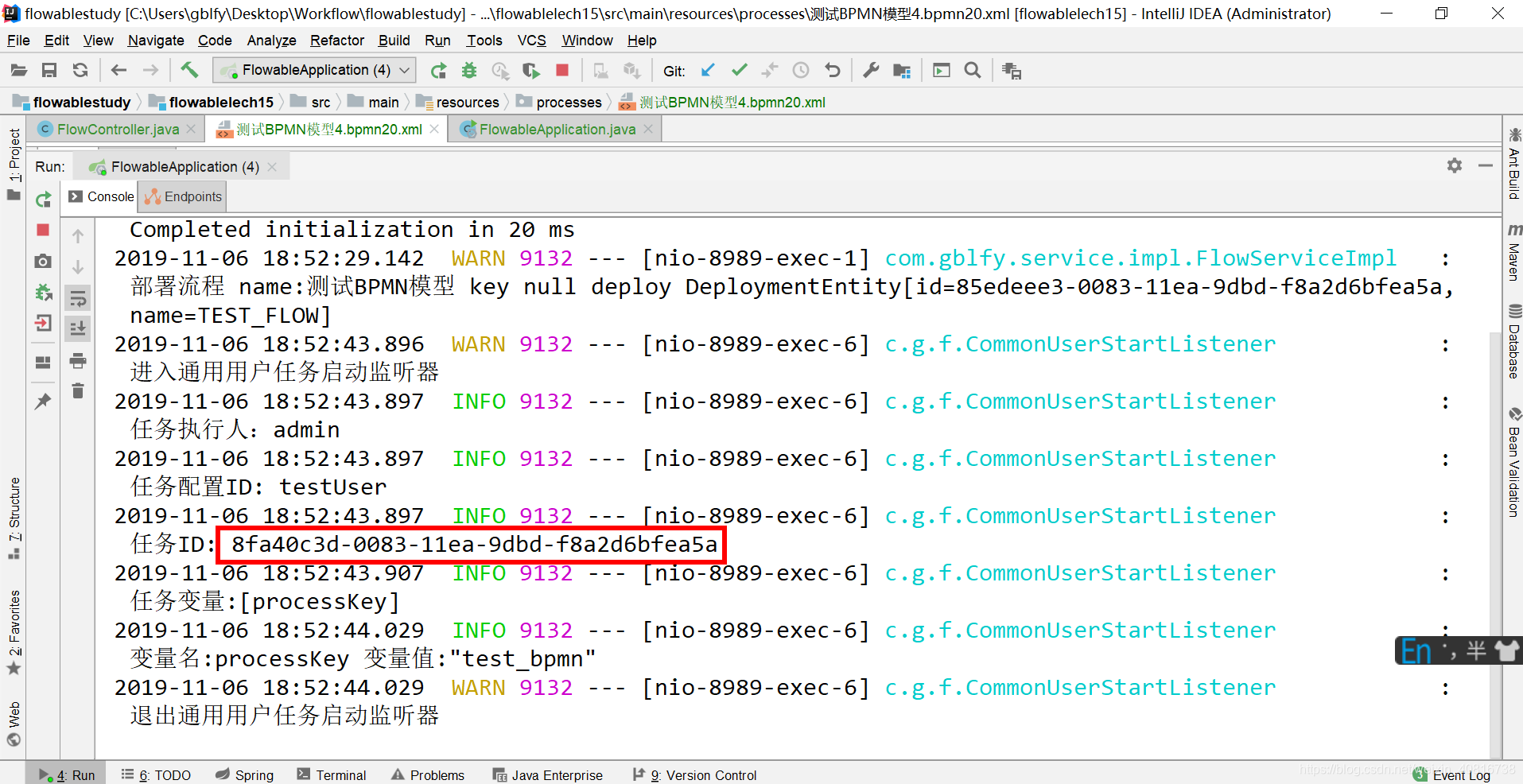

6.3. 控制台查看任务ID

此时查看流程后台，会打印当前的任务ID

6.4. 通过流程

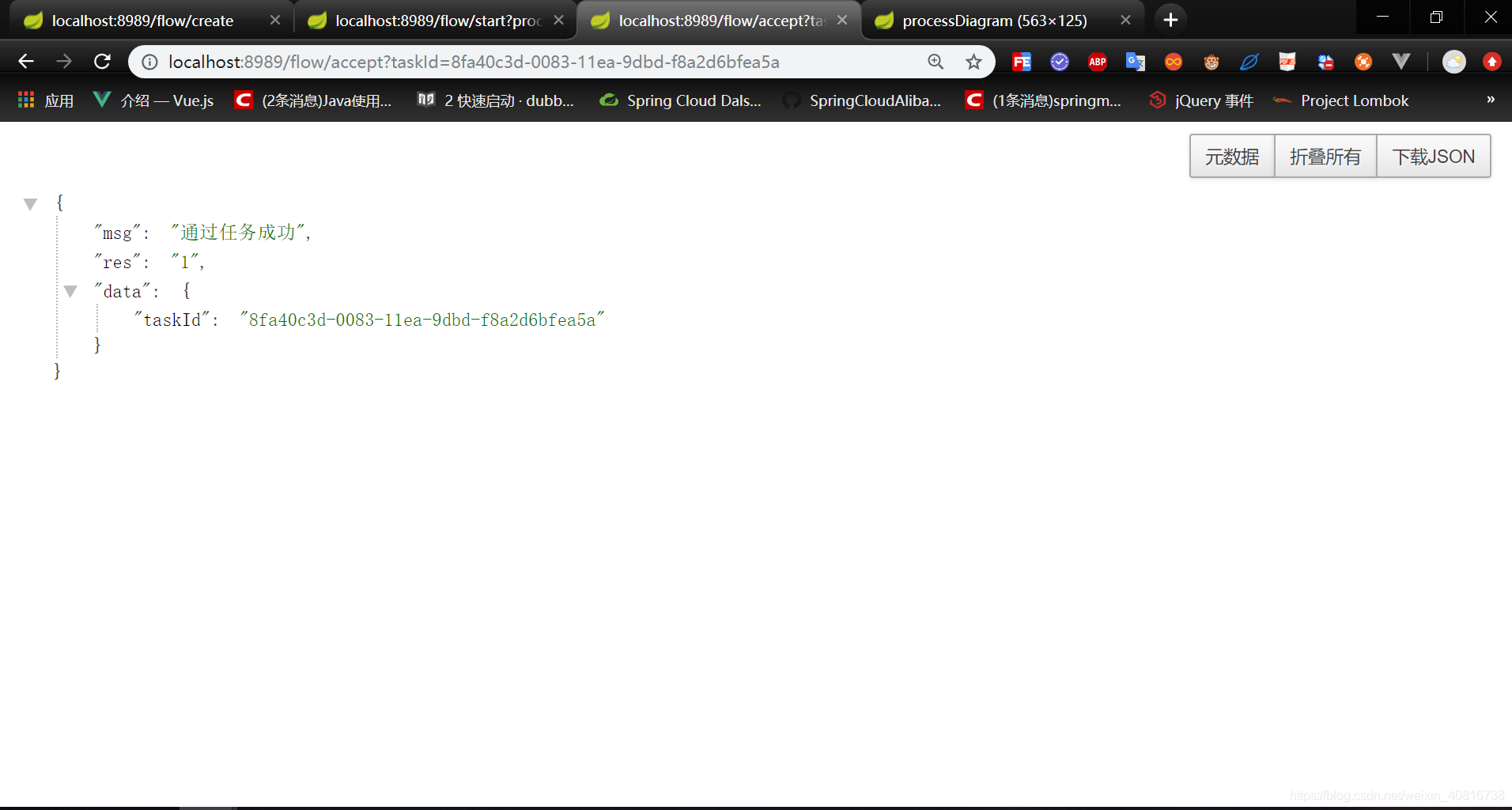

输入新增的通过地址完成流程审批
http://localhost:8989/flow/accept?taskId=99bb7920-0082-11ea-8f3c-f8a2d6bfea5a
在这里插入图片描述

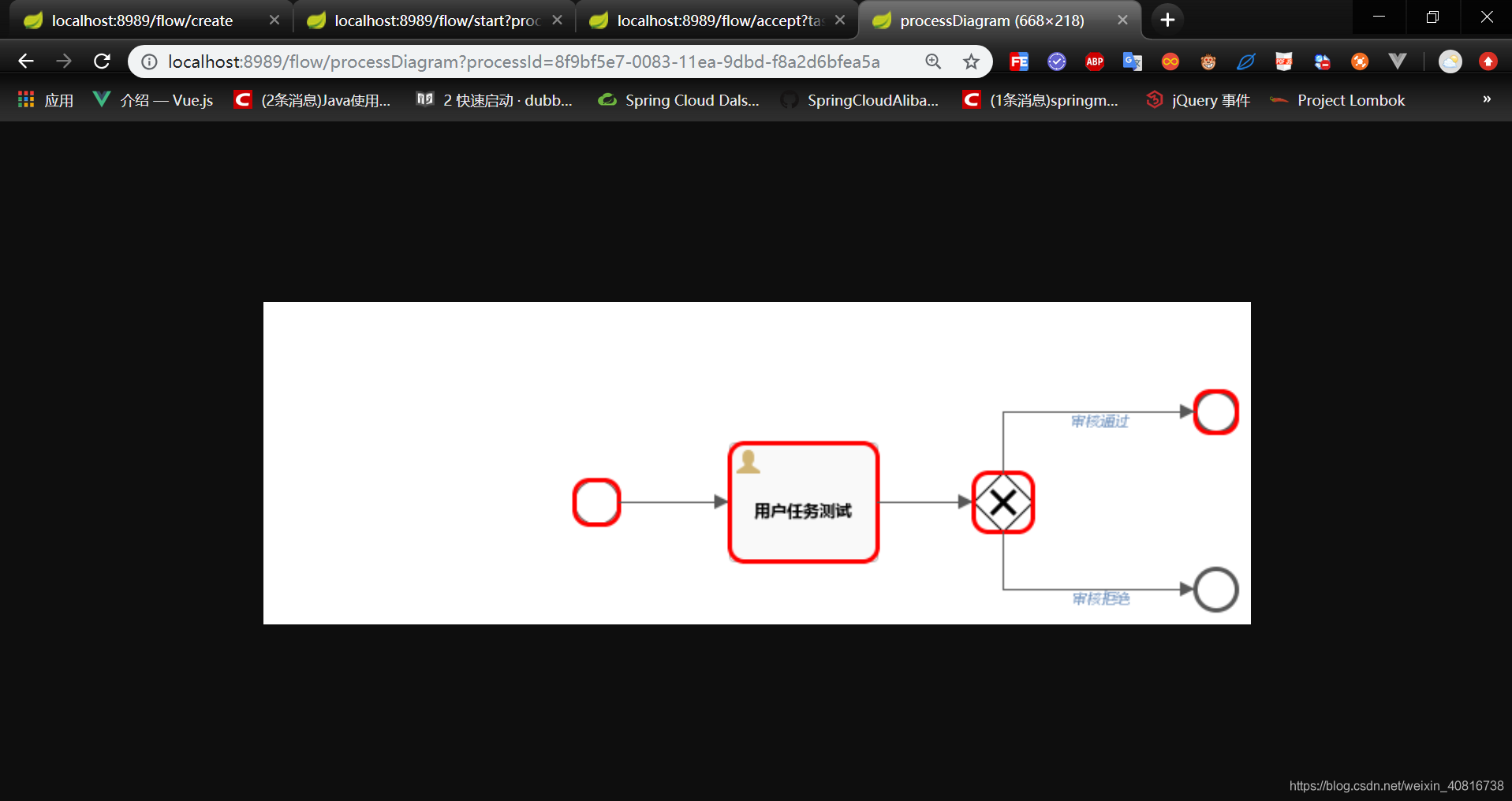

6.5. 查看流程图

进入流程查看地址:
http://localhost:8989/flow/processDiagram?processId=8f9bf5e7-0083-11ea-9dbd-f8a2d6bfea5a
查看我们的审批流程走到了最后，而拒绝没有发生变化，说明排他网关成功的区分了两个流程，流程进展如下图所示:
在这里插入图片描述

七、流程拒绝验证

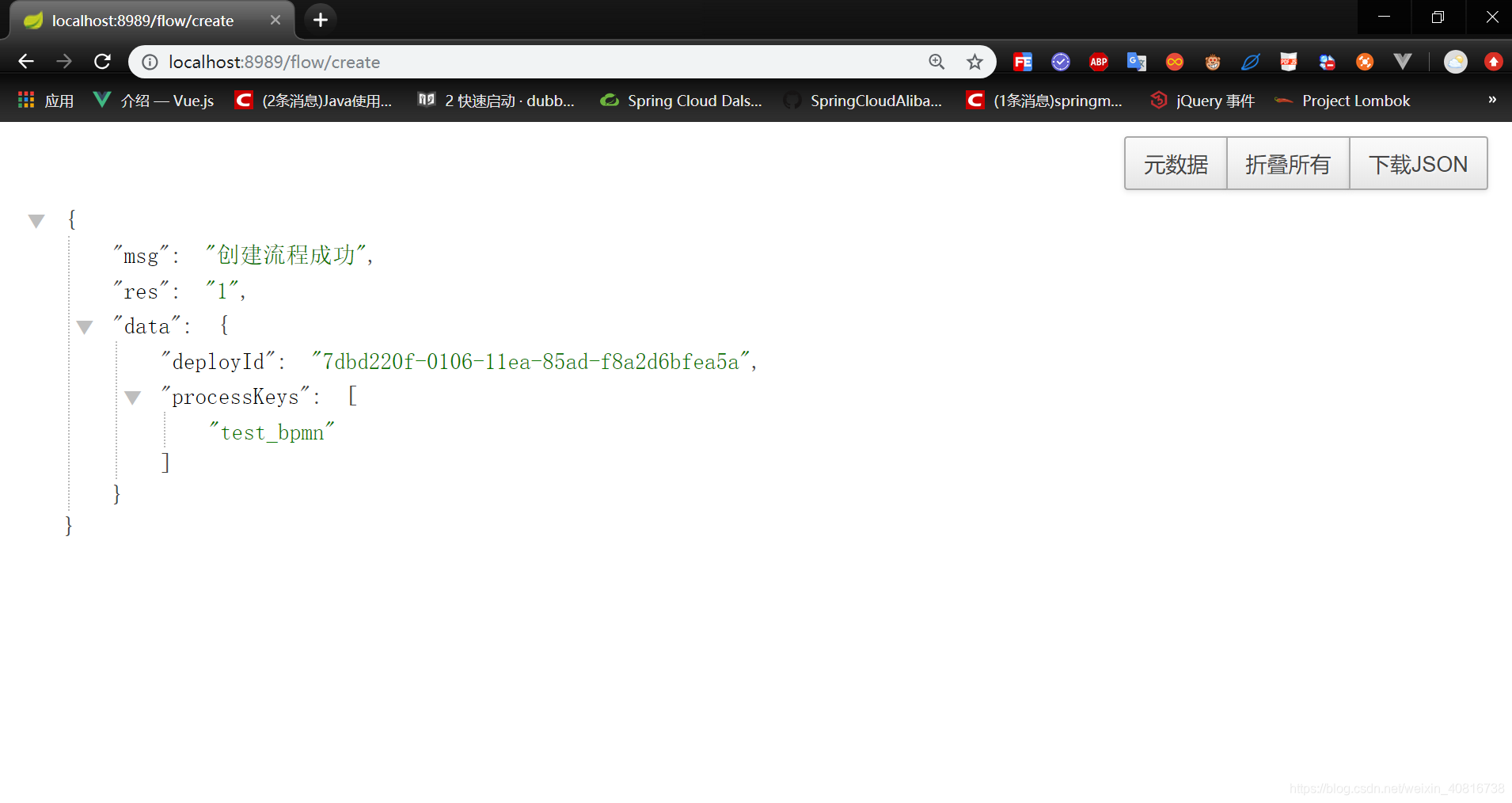

7.1. 创建新流程

替换罪行的流程配置文件，输入创建地址完成创建。
http://localhost:8989/flow/create
在这里插入图片描述

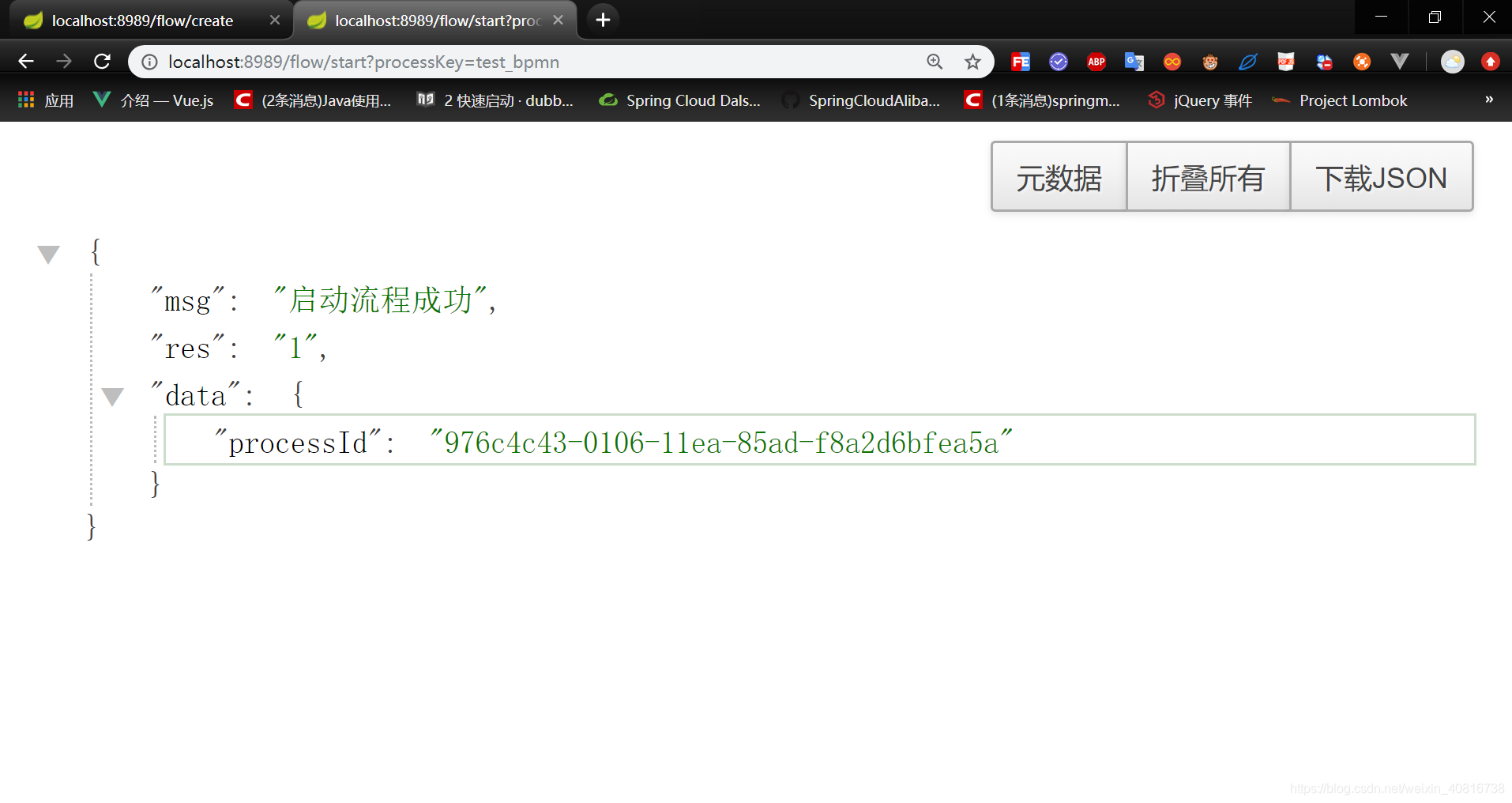

7.2. 启动流程

http://localhost:8989/flow/start?processKey=test_bpmn
，输入改地址完成流程启动

processId：976c4c43-0106-11ea-85ad-f8a2d6bfea5a

在这里插入图片描述

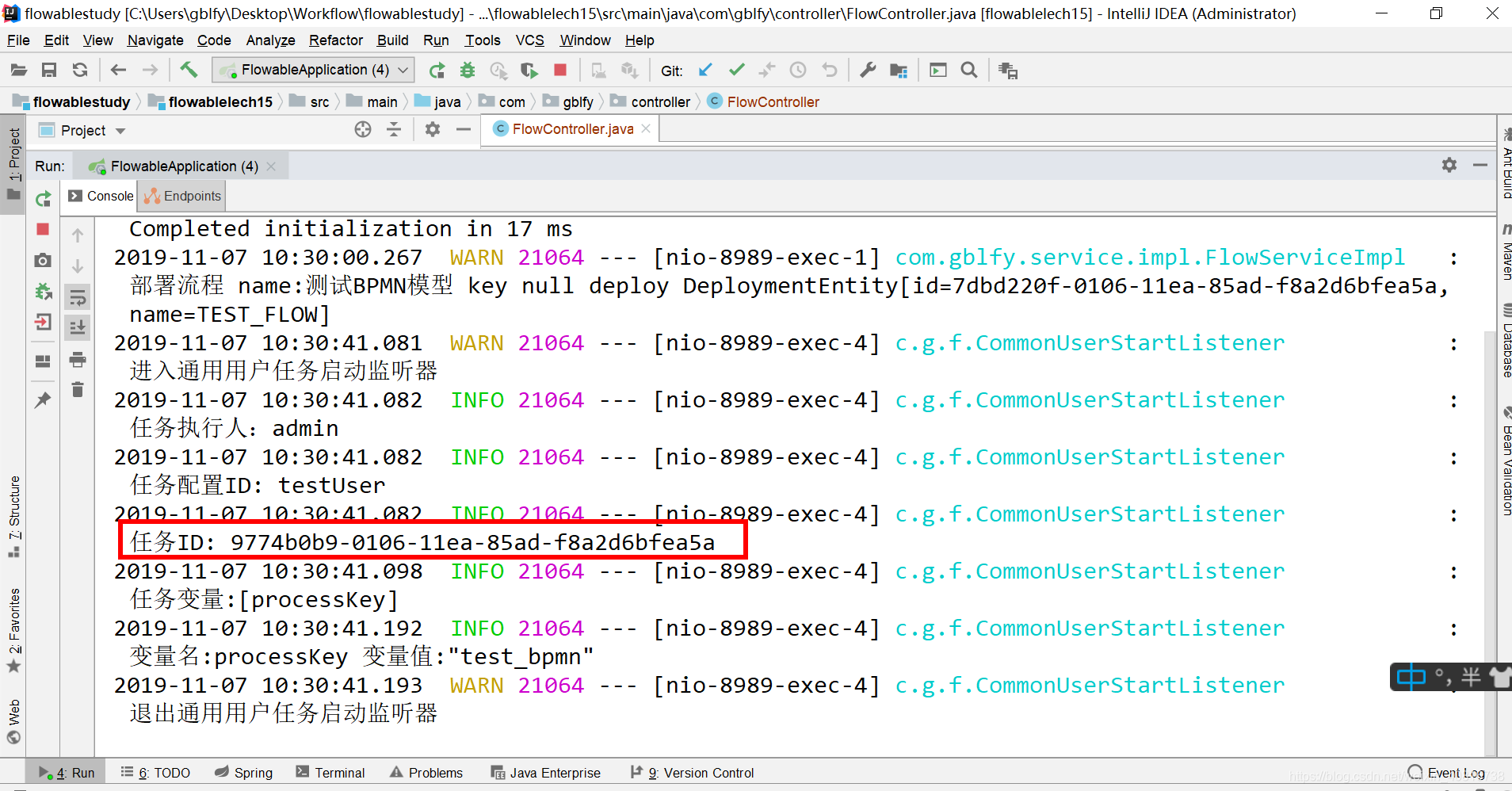

7.3. 控制台查看任务ID

此时查看流程后台，会打印当前的任务ID

7.4. 拒绝流程

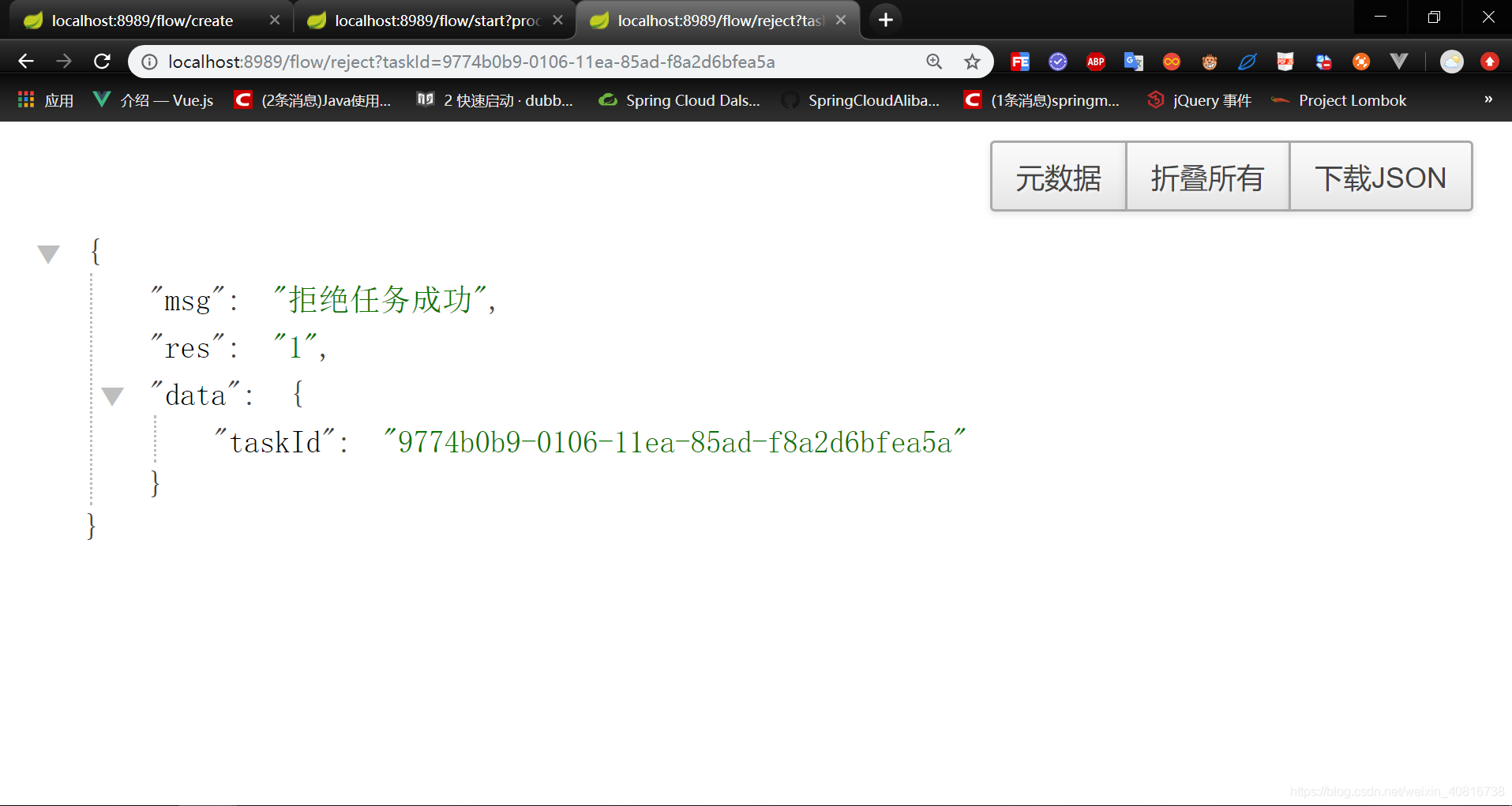

输入新增的通过地址完成流程审批
http://localhost:8989/flow/reject?taskId=9774b0b9-0106-11ea-85ad-f8a2d6bfea5a
在这里插入图片描述

7.5. 查看流程图

进入流程查看地址:
http://localhost:8989/flow/processDiagram?processId=976c4c43-0106-11ea-85ad-f8a2d6bfea5a

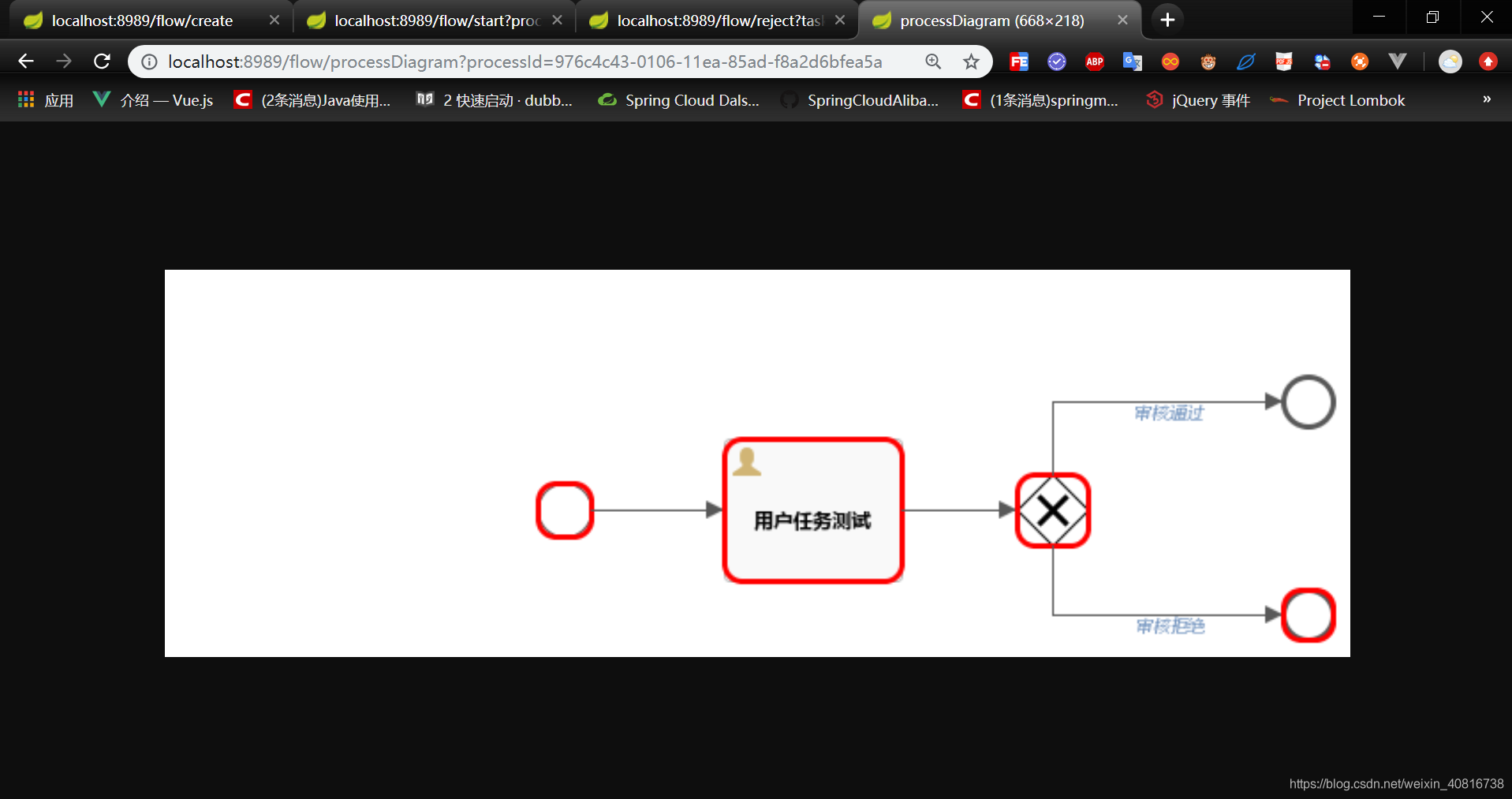

,查看我们的审批流程走到了最后，而拒绝没有发生变化，说明排他网关成功的区分了两个流程，流程进展如下图所示:
在这里插入图片描述
