场景模拟（请假流程）：

员工申请请假
部门领导审批
人事审批
员工销假
本文用次例介绍在工作流中出现的几个对象及其之间的关系，以及在Activiti中各个对象是如何关联的。

在线演示实例：http://aws.kafeitu.me:8080/kft-activiti-demo

在开始之前先看看下图，对整个对象结构有个了解，再结合下面的详细介绍理解。

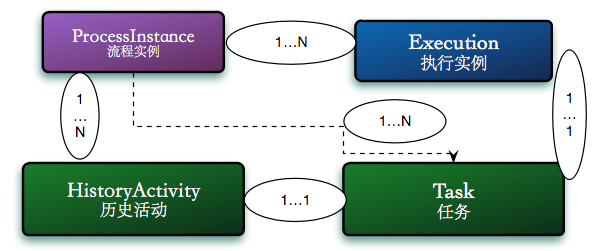

图1 Activiti中几个对象之间的关系

1.ProcessInstance
员工开始申请请假流程，通过runtimeService.startProcessInstance()方法启动，引擎会创建一个流程实例（ProcessInstance）。

简单来说流程实例就是根据一次（一条）业务数据用流程驱动的入口，两者之间是一对一的关系。

擎会创建一条数据到ACT_RU_EXECUTION表，同时也会根据history的级别决定是否查询相同的历史数据到ACT_HI_PROCINST表。

启动完流程之后业务和流程已经建立了关联关系，第一步结束。

启动流程和业务关联区别：

对于自定义表单来说启动的时候会传入businessKey作为业务和流程的关联属性
对于动态表单来说不需要使用businessKey关联，因为所有的数据都保存在引擎的表中
对于外部表单来说businessKey是可选的，但是一般不会为空，和自定义表单类似
关于各种表单之间的区别请参考：比较Activiti中三种不同的表单及其应用

2.Execution
初学者最搞不懂的就是ProcessInstance与Execution之间的关系，要分两种情况说明。

Execution的含义就是一个流程实例（ProcessInstance）具体要执行的过程对象。

不过在说明之前先声明两者的对象映射关系：

ProcessInstance（1）—>Execution(N)，其中N >= 1。

值相等的情况：

除了在流程中启动的子流程之外，流程启动之后在表ACT_RU_EXECUTION中的字段ID_和PROC_INST_ID_字段值是相同的。

图2 ID_和PROC_INST_ID_相等

值不相等的情况：

不相等的情况目前只会出现在子流程中（包含：嵌套、引入），例如一个购物流程中除了下单、出库节点之外可能还有一个付款子流程，在实际企业应用中付款流程通常是作为公用的，所以使用子流程作为主流程（购物流程）的一部分。

当任务到达子流程时引擎会自动创建一个付款流程，但是这个流程有一个特殊的地方，在数据库可以直观体现，如下图。

图3 ID_和PROC_INST_ID_不相等

上图中有两条数据，第二条数据（嵌入的子流程）的PARENT_ID_等于第一条数据的ID_和PROC_INST_ID_，并且两条数据的PROC_INST_ID_相同。

上图还有一点特殊的地方，字段IS_ACTIVE_的值一个是0一个是1，说明正在执行子流程主流程挂起。

3.Task
刚刚说了ProcessInstance是和业务一对一关联的，和业务数据最亲密；Task是和用户最亲密的（UserTask），用户每天的待办事项就是一个个的Task对象。

从图1中看得出Execution和Task是一对多关系，Task可以是任何类型的Task实现，可以是用户任务（UserTask）、Java服务（ServiceTask）等，在实际流程运行中只不过面向对象不同，用户任务需要有人完成（complete），Java服务需要有系统自动执行（execution）。

图4 表ACT_RU_TASK

Task是在流程定义中看到的最大单位，每当一个task完成的（complete）时候会引擎把当前的任务移动到历史中，然后插入下一个任务插入到ACT_RU_TASK中。

从图4中可以看出

结合请假流程来说就是让用户点击“完成”按钮提交当前任务是的动作，引擎自动根据任务的顺序流或者排他分支判断走向。

4.Activity
Activity——活动。

图5 表ACT_HI_ACTINST

Activity包含了流程中所有的活动数据，例如开始事件（图5中的第1条）、各种分支（排他、并行等，图5中的第2条数据）、以及刚刚提到的Task执行记录（如图5中的第3、4条数据）。

有些人认为Activity和Task是多对一关系，其实不是，从上图中可以看出来根本没有Task相关的字段。

结合请假流程来说如Task中提到的当完成流程的时候所有下一步要执行的任务（包括各种分支）都会创建一个Activity记录到数据库，例如领导审核节点点击“同意”按钮就会流转到人事审批节点，如果“驳回”那就流转到调整请假内容节点，每一次操作的task背后实际记录更详细的活动。
