一、ACT_RU_EXECUTION 表(很多初学者迷惑的一张表，以为是流程实例表，其实它叫执行实例表）：这个表和act_run_task表，一起控制了用户任务的产生与完成等。

这个表是工作流程的核心表，这个表会体现主干与分支流程实例的概念，所以才有了执行实例这个叫法。

一般来讲一个流程实例都有一条主线。如果流程为直线流程，那么流程实例在这个表中只有一条记录对应。
但如果流程有会签多实例时，以及并行网关时，这时候它就有流程实例和执行实例，一对多的关系，所以一定要理解流实例和执行实例的区别，
不要把它执行实例误以为流程实例表，当在并行网关和会签多实例时，它是会产生多个执行实例，刚创建时各个执行实例的IS_ACTIVE_这个字段的值都是为1，即激活状态
当每完成一个执行实例时，它会把IS_ACTIVE设为0，非激活状态，当所有执行实例完成后，它才会转移到历史，把这个多实例自动删除。
另外当有子流程，子流程的实例是处于激活状态，而主干流程的实例处于非激活状态。

ID_：EXECUTION主键，这个主键有可能和PROC_INST_ID_相同，相同的情况表示这条记录为主实例记录。

REV_：表示数据库表更新次数。

PROC_INST_ID_：一个流程实例不管有多少条分支实例，这个ID都是一致的。

BUSINESS_KEY_:这个为业务主键，主流程才会使用业务主键，另外这个业务主键字段在表中有唯一约束。

PARENT_ID_：这个记录表示父实例ID，如上图，同步节点会产生两条执行记录，这两条记录的父ID为主线的ID。

**PROC_DEF_ID_ 😗*流程定义ID

SUPER_EXEC ： 这个如果存在表示这个实例记录为一个外部子流程记录，对应主流程的主键ID。

ACT_ID_：表示流程运行到的节点，如上图主实例运行到ANDGateway1 节点。

两个子实例运行到UserTask1,UserTask2节点。

**IS_ACTIVE_ : **是否活动流程实例，比如上图，主流程为非活动实例，下面两个为活动实例，如果UserTask2完成，那么这个值将变为0即非活动。

**IS_CONCURRENT_😗*是否并发。上图同步节点后为并发，如果是并发多实例也是为1。

IS_SCOPE_: 这个字段我跟踪了一下不同的流程实例，如会签，子流程，同步等情况，发现主实例的情况这个字段为1，子实例这个字段为0。

TENANT_ID_ : 这个字段表示租户ID。可以应对多租户的设计。

IS_EVENT_SCOPE: 没有使用到事件的情况下，一般都为0。

SUSPENSION_STATE_： 这个表示是否暂停。

二、直线串行流程时，当前执行实例数据库截图：

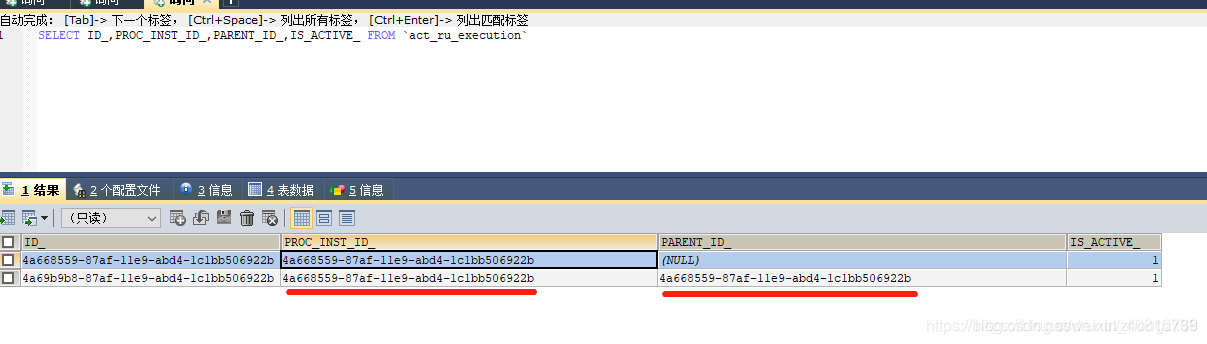

1.启动流程，即创建流程实例时，缺省为创建2条记录，其中一条是开始事件的执行实例，这个一直存在，只到流程结束后才会自动删除，另一条是普通的节点，所以它的流程实例id和PARENT_ID_字段即主干执行实例id字段值是一样的，完成任务时，它会第二转入历史任务和历史活动表中，如果创建的下一个节点还是普通节点，则它的第二条记录会变化。

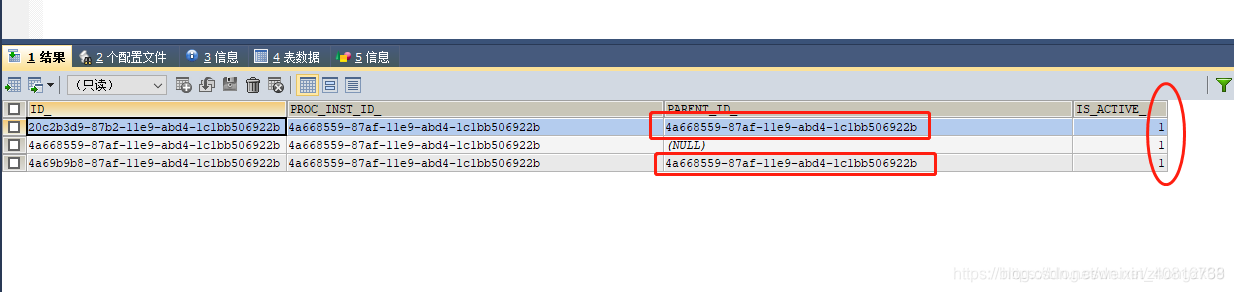

2.并行网关时：创建了2个分支，他们的parant_id和流程实例id(proc_inst_id字段)都一样，缺省is_active都是1表示激活状态，当完成其中一个分支节点时，is_active就会变成0，等候其它节点一起完成后，才会转到历史，到时删除这些执行实例。并行网关的执行实例，它们的活动节点key是不一样，act_run_task中的TASK_DEF_ID_字段值是不一样（区别于会签多实例，会签多实例这个值是一样的）。

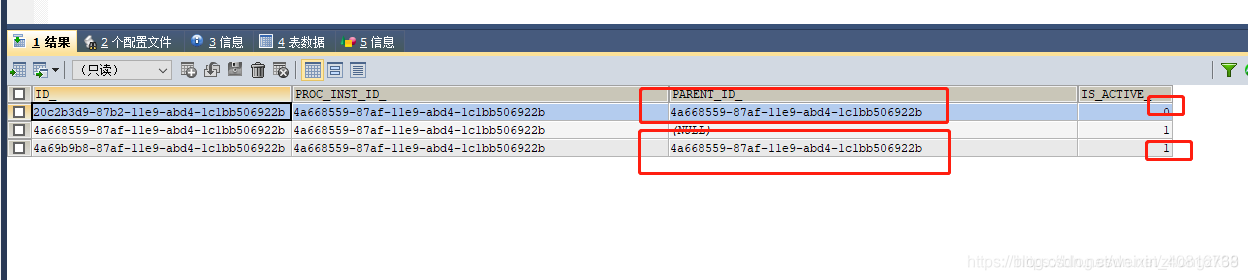

完成了其中一条分支节点时，is_active变为了0。

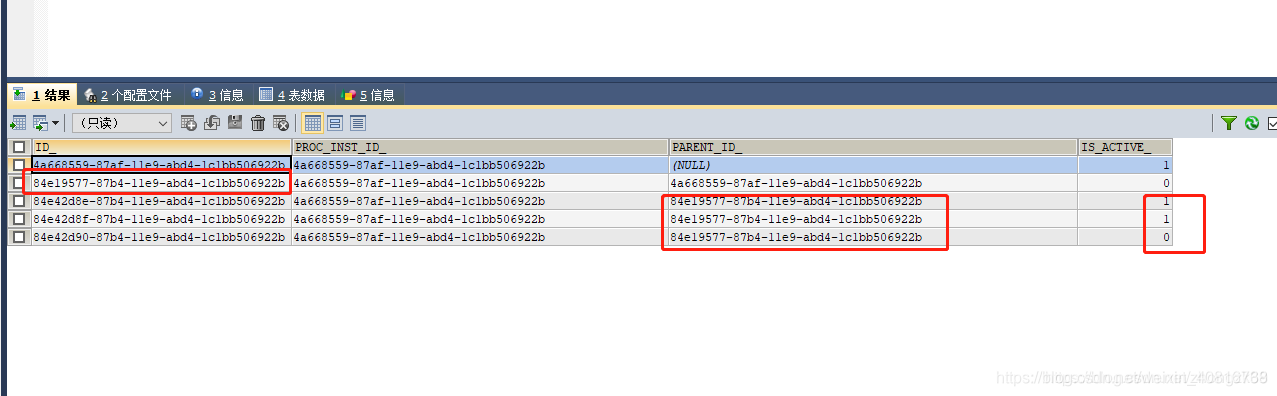

3.会签多实例时，如下是一个3人的会签，它会产生5条记录，一条是开始事件执行实例，一条是主干执行实例，只是它的状态为非激活状态，其它3个会签执行实例的parant_id值均是主干执行实例的id值，其中一个人做完了，这时候的act_ru_execution数据还是3条，但完成任务的那个执行实例is_active由1变为0了，它也一样等待其它2人会签均完成了才会转移到历史，如果查看act_ru_task表，则会发现原来3条，变为2条了，其中一条它已经转移到历史用户任务了。
