一、电源管理框架简介

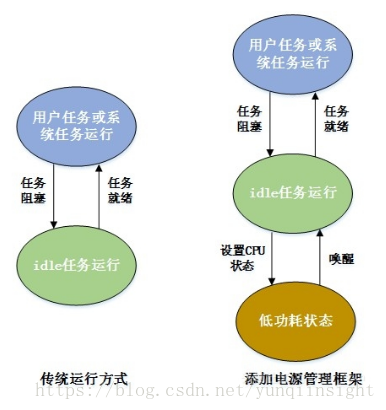

电源管理框架的目的在于节约CPU的功耗。传统上，当操作系统处于空闲状态时，比如所有用户任务和系统任务处于阻塞状态，将执行idle task。idle task的通常做法是一个while(1)空循环，从汇编视角看是不断执行跳转指令，也就是说当操作系统空闲时，CPU将处于空转状态。使能电源管理框架后，当系统进入idle task后，将设置CPU进入低功耗状态，从而节省CPU的功耗。
AliOS Things电源管理框架具有如下特点：
（1）应用配置电源管理框架并添加初始化代码后，整个框架的运行对应用透明，用户无需为了支持电源管理框架而修改应用代码；
（2）支持多级低功耗状态；
在某些MCU上，根据不同的节电程度和唤醒时间分为多级睡眠，电源管理框架提供了对该特性的支持，在进入低功耗状态时将根据睡眠时间和节电程度选择最佳睡眠等级。
（3）支持tickless机制
当MCU决定进入低功耗状态时，将关闭系统tick中断，并在醒来的时候恢复系统tick中断并补偿睡眠过程中丢失的tick数。这种策略通过减少系统时钟中断来最大程度降低系统空闲时的功耗。
（4）支持精简的低功耗模式
当MCU进入低功耗后，不关闭系统tick中断，系统tick也能唤醒系统。它的优点是实现简单，但当系统长时间空闲时，由于系统时钟频繁唤醒系统，不利于节能。
在某基于nrf52832 MCU的开发板上测试电源管理框架的运行效果如下：
在普通运行模式下nrf52832 MCU的平均运行电流在4mA左右，在添加电源管理模块后MCU的电流测试如下表所示：
| 测试项 | 平均电流 | 说明 |
| 低功耗状态 | 2.06uA |
|
| BLE广播态功耗（开启低功耗模块,广播intervel 100ms） | 120uA | 电压3v，发送负载21字节，TX功率0dBm。 |
| BLE广播态功耗（开启低功耗模块,广播intervel 1000ms） | 14.7uA | 电压3v，发送负载21字节，TX功率0dBm。 |
| BLE广播态功耗（开启低功耗模块,广播intervel 2000ms） | 8.1uA | 电压3v，发送负载21字节，TX功率0dBm。 |
从测试结果可以看出，在对功耗敏感的系统上，比如依靠电池供电的系统，非常有必要使用电源管理框架，它可显著降低系统功耗，增加系统待机时间。
二、应用配置（为应用添加低功耗支持）
应用若要使用电源管理框架，需进行如下配置：
（1）应用目录的.mk文件中添加对电源管理模块的依赖，示例：
GLOBAL_DEFINES += RHINO_CONFIG_CPU_PWR_MGMT=1
$(NAME)_COMPONENTS := rhino/pwrmgmt
（2）在应用初始化函数中（比如application_start(int argc, char *argv[])）调用电源管理模块初始化函数。
cpu_pwrmgmt_init();
三、示例应用（app/example/pwr_test）
目前AliOS Things 2.0版本在developerkit和PCA10040平台上对电源管理框架进行了适配，可用如下命令编译示例应用并下载到develoerkit上运行：
aos make pwr_test@developerkit
aos upload pwr_test@developerkit
示例应用创建了2个任务demo1和demo2。demo1的主要逻辑是一个while循环：count1增1，同时打印count1和g_idle_count[0]的值，然后睡眠1秒。demo2的主要逻辑也是一个while循环：count2增1，同时打印count2的值，然后睡眠2秒。
其中g_idle_count[0]是一个全局变量，idle任务在执行时会累加该值。
若没有开启低功耗模块，那么当demo1和demo2处于睡眠状态时，idle任务持续执行，g_idle_count[0]不断增加。输出示例如下：
count1 = 0, idle = 0
count2 = 0
count1 = 1, idle = 2347298
count1 = 2, idle = 4693421
count2 = 1
count1 = 3, idle = 7036926
count1 = 4, idle = 9383049
count2 = 2
count1 = 5, idle = 11726554
count1 = 6, idle = 14072465
开启低功耗时，当demo1和demo2处于睡眠状态时，idle任务执行g_idle_count[0]增1后，调用cpu_pwr_down()进入低功耗状态。因此系统每次进入空闲状态，g_idle_count[0]只增加1。输出示例如下：
count1 = 0, idle = 0
count2 = 0
count1 = 1, idle = 1
count2 = 1
count1 = 2, idle = 3
count1 = 3, idle = 4
count2 = 2
count1 = 4, idle = 6
count1 = 5, idle = 7
说明：如果条件允许，直接测试功耗，比如测试MCU的电流，效果更直观。
四、电源管理框架的适配
由于电源管理框架的运行依赖于硬件能力，因此在适配时首先要分析目标硬件是否有能力支持，然后要基于硬件能力为电源管理框架提供相关驱动。
4.1 硬件要求
要想支持电源管理框架，目标MCU需要支持如下特性：
（1）至少支持一种低功耗模式。在该低功耗模式下，RAM和寄存器的值能够被维持。
（2）在低功耗模式下，存在可用的定时器，且该定时器能唤醒系统。在tickless机制下，该定时器用于计算低功耗时间，以补偿系统时钟。
4.2 适配接口
为了支持电源管理模块需完成如下接口适配：
| 适配接口 | 功能说明 |
| board_cpu_pwr_init | 初始化CPU的电源管理能力，比如注册CPU电源状态设置函数，注册CPU电源管理能力，注册唤醒延迟时间，注册唤醒/计时定时器。 |
| cpu_cstate_set_t | 设置CPU的低功耗状态 |
| systick_suspend | 挂起系统时钟，系统时钟在低功耗状态下停止运行 |
| systick_resume | 恢复系统时钟 |
| one_shot_timer_t | 低功耗下运行的唤醒/计时定时器。在低功耗下的计时，用于退出低功耗状态时补偿系统时钟。 |
注：可参考developerkit和PCA10040平台上的适配示例（pwrmgmt_hal目录）。
在适配过程中用户可以调用如下接口：
| 可用接口 | 功能概述 |
| cpu_pwr_node_init_static | 初始化CPU节点 |
| cpu_pwr_node_record | 注册CPU节点 |
| cpu_pwr_c_state_capability_set | 设置CPU支持的低功耗模式 |
| cpu_pwr_c_state_latency_save | 设置某个指定低功耗状态的唤醒延迟时间 |
| tickless_one_shot_timer_save | 注册支持tickless机制的定时器 |
| cpu_pwr_c_method_set | 注册CPU状态设置函数 |
