支付宝客户端架构分析:自动化日志收集及分析

小蚂蚁说:

《支付宝客户端架构解析》系列将从支付宝客户端的架构设计方案入手,细分拆解客户端在“容器化框架设计”、“网络优化”、“性能启动优化”、“自动化日志收集”、“RPC 组件设计”、“移动应用监控、诊断、定位”等具体实现,带领大家进一步了解支付宝在客户端架构上的迭代与优化历程。

本节将结合禾兮在 OSChina 珠海站现场的分享《移动端分析方案在蚂蚁金服 mPaaS 中的实践》,介绍支付宝客户端自动化日志收集与分析的具体思路。内容将分成三个部分展开:

  • 支付宝客户端分析方案的探索;
  • MAS 移动分析框架浅析;
  • mPaaS 技术架构与助力。

支付宝客户端分析方案的探索

正如我们在《开篇 | 模块化与解耦式开发在蚂蚁金服 mPaaS 深度实践探讨》已经对支付宝的架构演变与开发团队规模发展做过介绍:

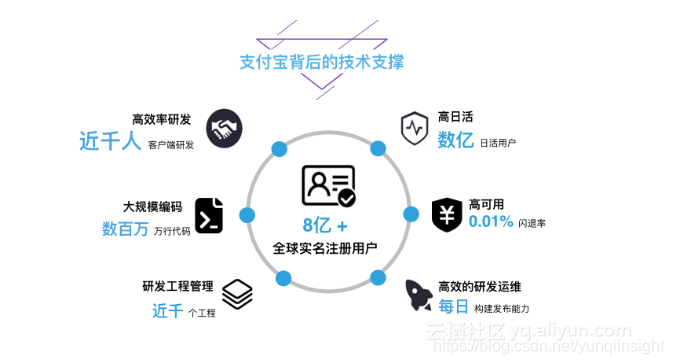

截止目前,在研发上面,支付宝仅 Android、iOS 客户端开发人员近千人,客户端代码行数超过了数百万行,按业务划分的工程数也已近千个,每个工程都有独立的开发 owner 负责某一个具体的模块。虽然工程师团队及工程量越发庞大,支付宝依旧能够做到日发布的频率以确保业务快速迭代,同时在业务功能日益复杂的环境,保证 App 闪退率仅 0.01%。

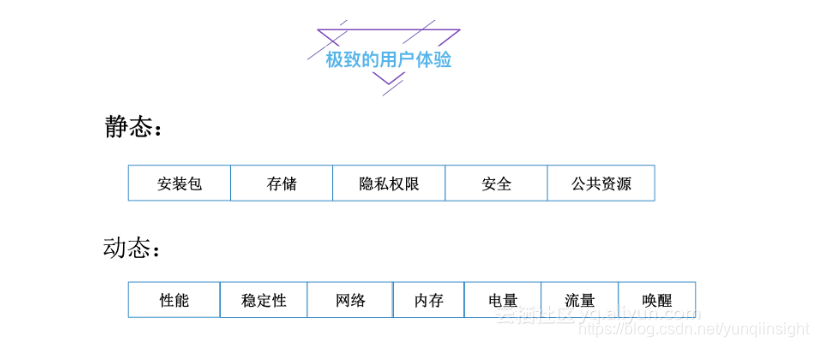

那么,在如此大体量的用户规模和研发团队下,支付宝又是如何确保用户使用过程中的用户体验呢?我们主要从以下两个维度衡量客户端用户体验:

  • 静态:指应用开发过程中,关注 App 本身的安装包大小、存储、涉及到的用户隐私权限、安全策略等,决定用户是否愿意安装并使用你的应用。
  • 动态:指应用发布上线后,用户在使用过程中,App 的启动速度,闪退、卡死卡顿等稳定性数据,网络请求,内存以及电量流量等用户实际的使用感受。

启动应用是用户使用任何一款应用最必不可少的操作,从点击 App 图标到首页展示,整个启动过程的性能,严重影响着用户的体验。支付宝客户端作为一个超级 App,启动速度当然是我们关注的重要指标之一。支付宝对于应用启动过程中的优化,主要分为以下四个方面:

  • 框架治理:

梳理启动流程并重构,遵守启动过程中按需加载原则。

引用 Pipeline 机制,根据业务优先级规定业务初始化时机。

制定统一的开发规范,尽量降低业务方流程对启动性能的影响。

  • 业务治理:

按需加载,延时执行。

线程治理:统一管理已有线程,并调整线程优先级。

I/O 治理:关注主线程 I/O,优化合并频繁读写的 I/O 操作,尽量使用统一存储。

  • 技术突破:

防止启动过程中的 UI 重刷操作。

虚拟机优化,包括 JIT 关闭,降低 GC 次数。

基础模块调优,分析主线程耗时操作并优化。

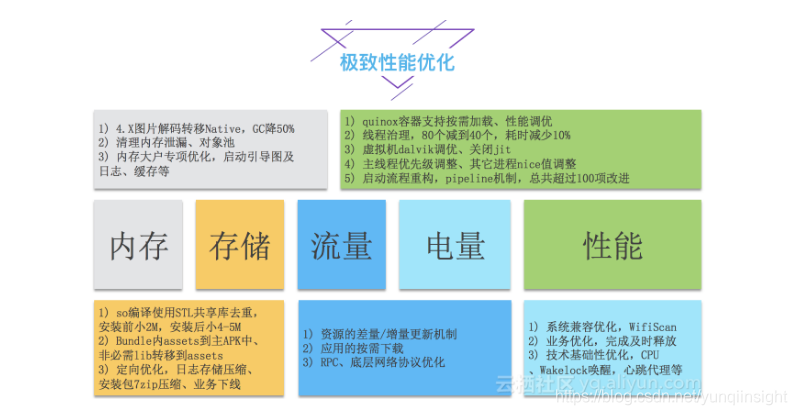

另外,用户使用过程中 App 的内存、存储、电量及流量等消耗,也是重要的衡量指标。具体的优化点如下:

  • 内存:

内存分析:memtrace hprof 线下内存分析,遍历对象,根据生命周期标记内存泄露,同时根据 object 创建引用确定业务归属。

Native 内存:图像库切换到 native 层,4.x bitmap 像素数据放到 ashme 共享内存,降低 GC。

内存优化:对象池复用,减小 bitmap 对内存占用,使用更小的图,尤其注意三方 H5 页面。

  • 存储:

存储分析:查看应用存储大小。

存储优化:使用共享库,业务定向优化,压缩存储等。

  • 流量:

耗流量原因:分析各种网络请求。

流量异常捕获:hook 所有网络请求,根据host聚合流量,超过阈值确定异常。

流量优化:PC 底层协议优化,资源增量按需下载,同时通过切面信息调用方。

  • 电量:

耗电原因:监控 CPU 使用率,各种 sensor、gps、weaklock、网络连接等耗电操作。

耗电异常捕获:遍历线程,获取所有线程运行时间,与主线程比较确定异常。

耗电优化:高性能 dump 线程栈优化,通过线程映射调用方,评估调用逻辑进行优化。

针对以上每个优化点,支付宝都投入了大量精力进行研究和实践,有关启动性能优化的详细内容可以查阅文档《支付宝客户端架构解析:iOS 客户端启动性能优化初探》和《支付宝客户端架构解析:Android 客户端启动速度优化之「垃圾回收」》,其他优化点请持续关注“客户端架构解析”系列文章。

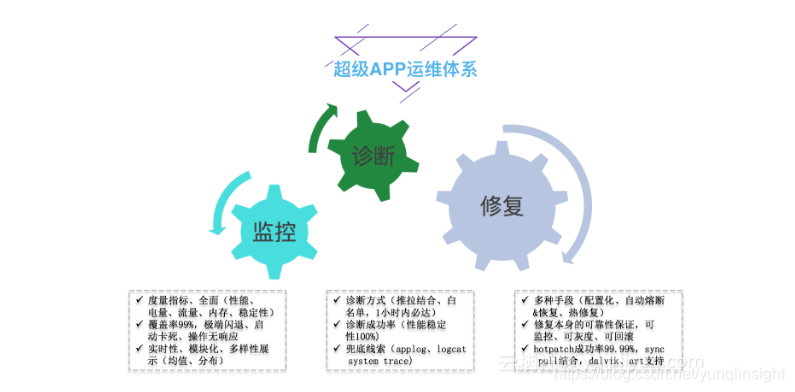

基于这些对用户体验优化的内容,支付宝构建了一套完整的超级 App 线上运维体系,实时监控线上 App 发生的异常问题,针对这些问题,以最快的时间定位问题原因并找到对应的解决方案,最后通过动态热修复的技术及时修复线上问题,最终形成一个线上质量保障的闭环,保障应用运行的稳定性。

MAS移动分析框架浅析

接下来,详细介绍超级 App 运维体系中的移动监控框架具体是如何实现的。

移动分析 MAS(Mobile Analysis Service)通过对移动客户端、H5、小程序、PC等多端埋点数据的采集与分析,实现产品核心指标监控,提供页面、设备、留存、性能等基础分析,并支持自定义事件分析、漏斗分析等高阶分析,帮助企业更好地完成业务监控、用户洞察与行为分析,指导产品迭代,精细化产品运营,辅助营销决策,加速业务商业化。主要分为以下四个阶段:

整个移动分析的完整链路从左往右看,就是客户端通过调用埋点 SDK 的接口进行数据埋点,埋点 SDK 对日志进行格式化后,先写入客户端本地文件,满足日志上报触发条件后,将本地日志上报到日志服务器并清理本地日志文件以减少存储大小;日志服务器接收到客户端上报的日志后同步到计算平台,经过离线计算和实时计算后,将结果进行展示,用来监控、分析、搜索、推荐等。

接下来我们将从移动分析框架的四个阶段,详细介绍数据分析的整个链路逻辑。

数据采集

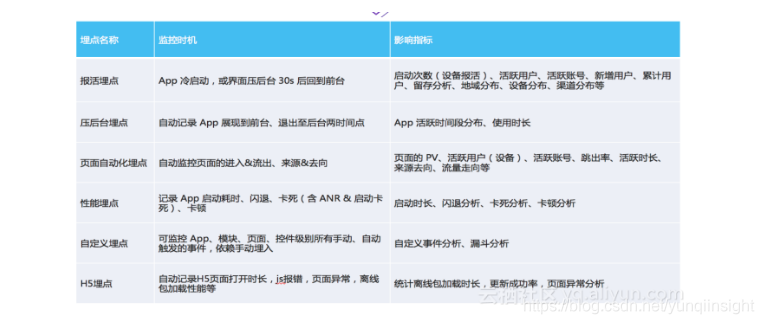

根据采集数据时机、应用场景,最终用途的不同,我们把客户端采集的数据分为了以下几类。其中结合 mPaaS 模块化开发框架,报活埋点、押后台埋点、页面自动化埋点、性能埋点及 H5 埋点,由客户端 SDK 自动采集,无需开发者手动调用接口实现,开发者只需要关注自己的业务逻辑,在需要监控的逻辑除埋点统计。

为了降低频繁上报日志对应用性能的影响,客户端采集到数据后,会预先保存在应用本地,通过以下三种方式同步到日志服务器:

  • 自动上报:满足一定条件后客户端埋点 SDK 自动上报,包括

程序每次冷启动都会触发检查日志上报的逻辑。

程序进入后台会立即触发上报。

写日志时,某种类型的日志默认到达 40 条就触发上报。

  • 实时监控:对于比较重要的客户端日志,如异常、应用闪退日志等,可实时上报,产生一条上报一条,便于后台实时监控。
  • 动态控制:在自动上报的基础上,通过服务端下发的开关值,修改客户端日志写入和日志上报触发的条件。如在大流量并发的情况下,为减少日志服务器的压力,控制客户端只写入并上报异常或闪退日志,忽略行为日志的统计。

数据计算

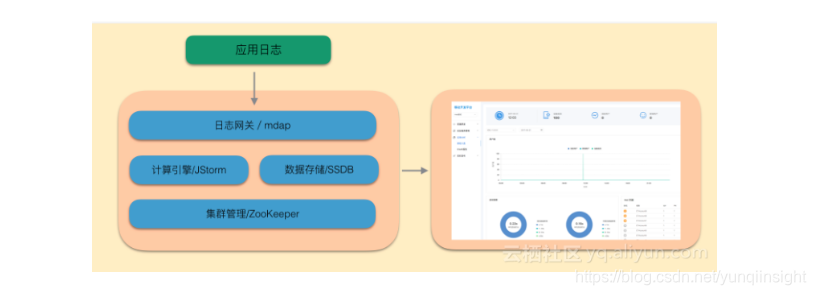

上报到日志服务器的日志,会同步到计算平台进行计算,后台主要包含以下几个系统:

  • mdap:日志采集网关,负责收集客户端埋点日志,收到日志后,直接传输至 JStorm 集群进行计算。
  • JStorm:实时计算引擎,根据处理规则对日志进行实时解析并将需要的数据存储入库。
  • SSDB: kv 数据存储层,底层使用 leveldb,支持单表十亿级记录。
  • ZooKeeper:集群管理、组件间服务发现。

数据应用

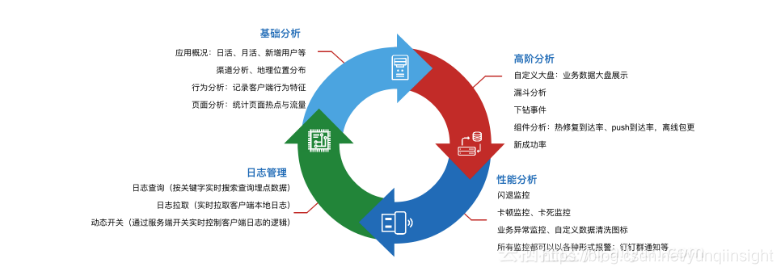

计算平台计算出来的结果,可以为用户提供用户分析、事件分析、行为、性能等数据分析服务。

  • 基础分析: 关注于 App 的通用分析,包括每日登录用户、新增用户、使用时长、用户留存、页面分析、访问路径等基础分析。
  • 高阶分析: 用于 App 专注业务的特定分析需求,提供一种灵活的多维分析能力;提供热修复报告,帮助您了解 RPC、修复、回滚相关信息等。
  • 性能分析: 提供闪退、卡死、卡顿的统计功能。当客户端发生性能问题后,移动分析服务提供实时查看性能分析的统计数据。
  • 日志管理: 支持按关键字实时搜索查询日志,或通过服务端开关实时控制客户端日志上报逻辑。

数据决策

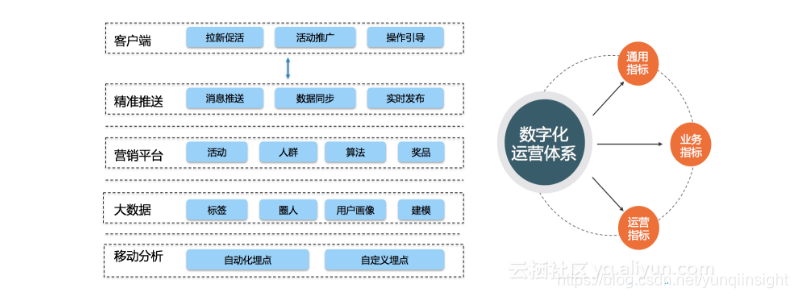

在上一步数据应用的基础上,可以与大数据、营销平台及推送平台结合,根据移动分析得到的埋点数据,通过大数据平台进行打标、圈人、用户画像及建模后,可以在营销平台上发起一次营销活动,指定活动的类型,活动算法,参与人群及活动奖品,通过消息推送、数据同步,动态发布等形式,触达到客户端,实现客户端拉新促活、活动推广及操作引导的目的。同时结合运营活动的场景需求,形成了一套完整的数字化运营体系,监控一次运营活动的参与人数、活动发放率、核销率等,观察活动的有效性。

mPaaS 技术架构与助力

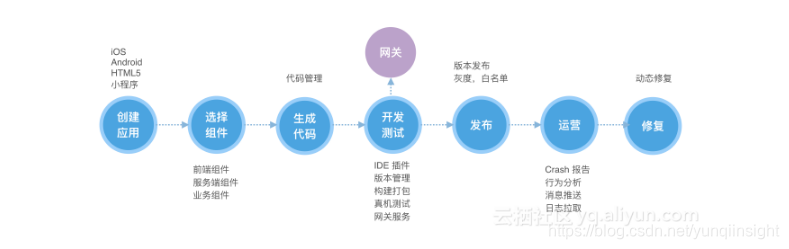

上面介绍的支付宝内移动端分析方案的技术积累和架构实践,已经通过 mPaaS 移动开发平台作为蚂蚁金服金融科技的一部分对外开放。mPaaS(Mobile Platform As A Service),源于支付宝 App 的移动开发平台,为移动开发、测试、运营及运维提供云到端的一站式解决方案,能有效降低技术门槛、减少研发成本、提升开发效率,协助企业快速搭建稳定高质量的移动 App。

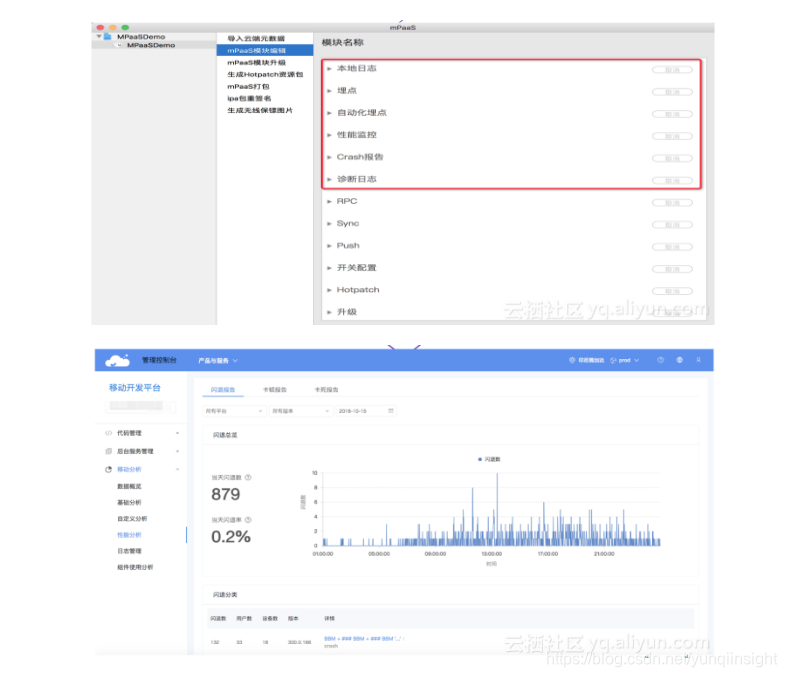

在 mPaaS 移动开放平台上,我们将移动分析框架中的本地日志、埋点、自动化埋点、性能监控、Crash报告、诊断日志等模块,作为一个个独立的组件来进行输出。任何一个 App 都可以通过 mPaaS 插件,添加对应的组件,在当前应用中集成这些功能,只需要这样简单的操作,就可以让你的应用具有和支付宝一样强大的移动端分析监控能力。

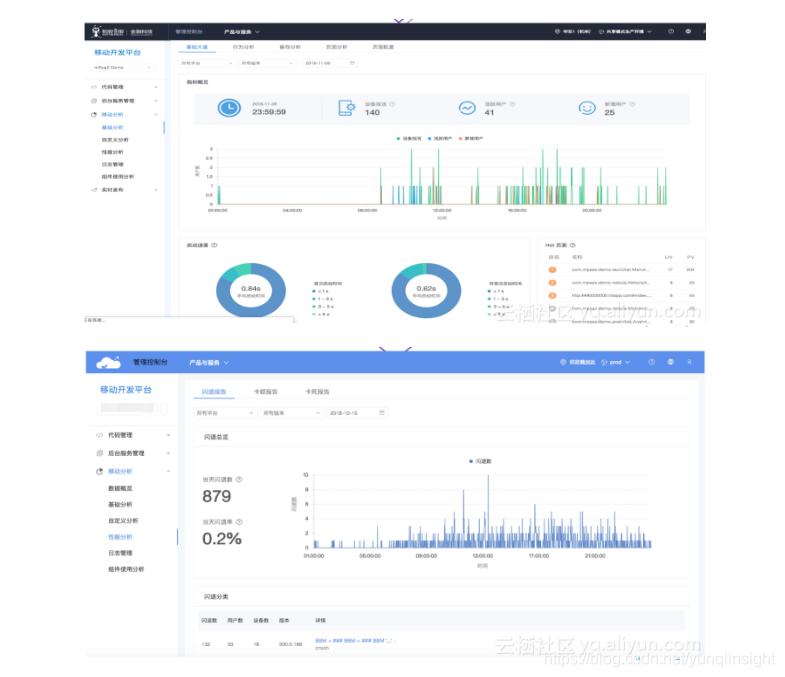

客户端集成了这些移动分析相关的组件后,用户在使用APP过程中会产生相应的日志,经过数据采集、数据上报、数据计算等处理后,计算的结果会同步到 mPaaS 移动分析的大盘上展示,包括应用的基础应用概况、性能稳定数据、流量走向等等,方便开发者实时监控 APP 的概况大盘和稳定性等,实时发现线上问题并修复。

目前,mPaaS 移动开发平台已经服务了众多企业,包括蚂蚁金服内部的香港支付宝、网商银行、口碑商家等,同时还有大量的外部蚂蚁生态合作伙伴,包括12306、上海地铁、广州地铁、广发银行等。秉承着「给世界带来小而美的变化」的理念,我们通过 mPaaS 帮助 12306 这样的国民级 App 重构了客户端,使得大家可以用上一个好的体验的 App 进行出行购票,用 mPaaS 这样成熟的底层框架搭建一个 12306 仅需要 2-3 个月的时间。

除了 12306 还有支付宝香港版广发银行手机银行发现精彩多个客户端,同样在短短几个月的时间内便完成了业务重构。
