概述

为了增加厕所使用效率，减少被味道“熏陶”的等待时间，同时也为了增加厕所的清洁效率，我们决定做一个非侵入式的智能厕所改造方案。它可以通过红外热释电检测每个坑位有没有人，在web/app上实时显示，方便如厕人员查询。并且可以检测厕所的臭味，达到阈值时通知清洁工进行清扫。
之前的文章里，我们使用了Link Develop平台 + arduino搭建了一个基于wifi连接的智能厕所demo。实际生产过程中，NodeMCU+PIR有耗电比较高，结构不稳定，没有外壳防水等问题。因此如果需要商用化智能厕所的方案，需要一个更稳定的可靠的办法。
目前Link Develop已经升级成为IoT Studio，我们将会用更强大，更方便的开发能力实现LoRa传感器数据上传+存储，以及对应应用的开发等。

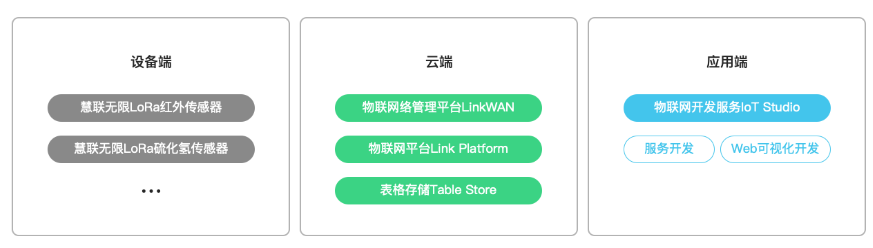

架构

物料清单

慧联无限LoRa红外传感器
一台能联网的电脑

方法&步骤

步骤一：配置LoRa网关-组网络

前往LinkWAN进行网关配置。
关于LoRa以及LoRaWAN的介绍可以查看这篇文档。如果有需要帮助请私信作者。

我们可以选择从清单上:https://linkmarket.aliyun.com/wan 购买网关自己组网络，或是也可以问问其他阿里云用户，透过分享入网凭证给我们，用上他的网络。

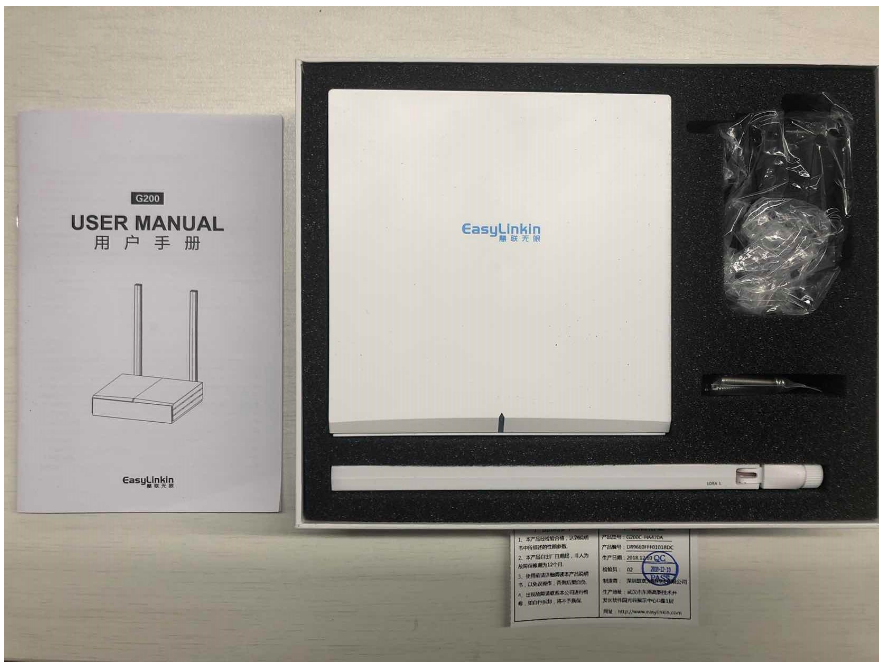

这次我们购买慧联的室内小网关G200，自己组建网络。

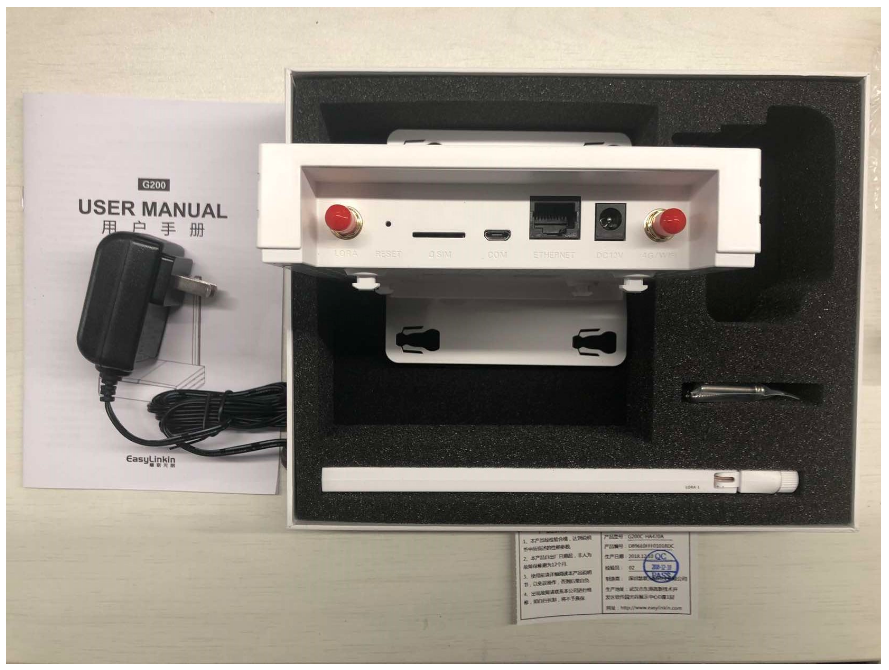

可以看的到，我们需要插上网线与电源。

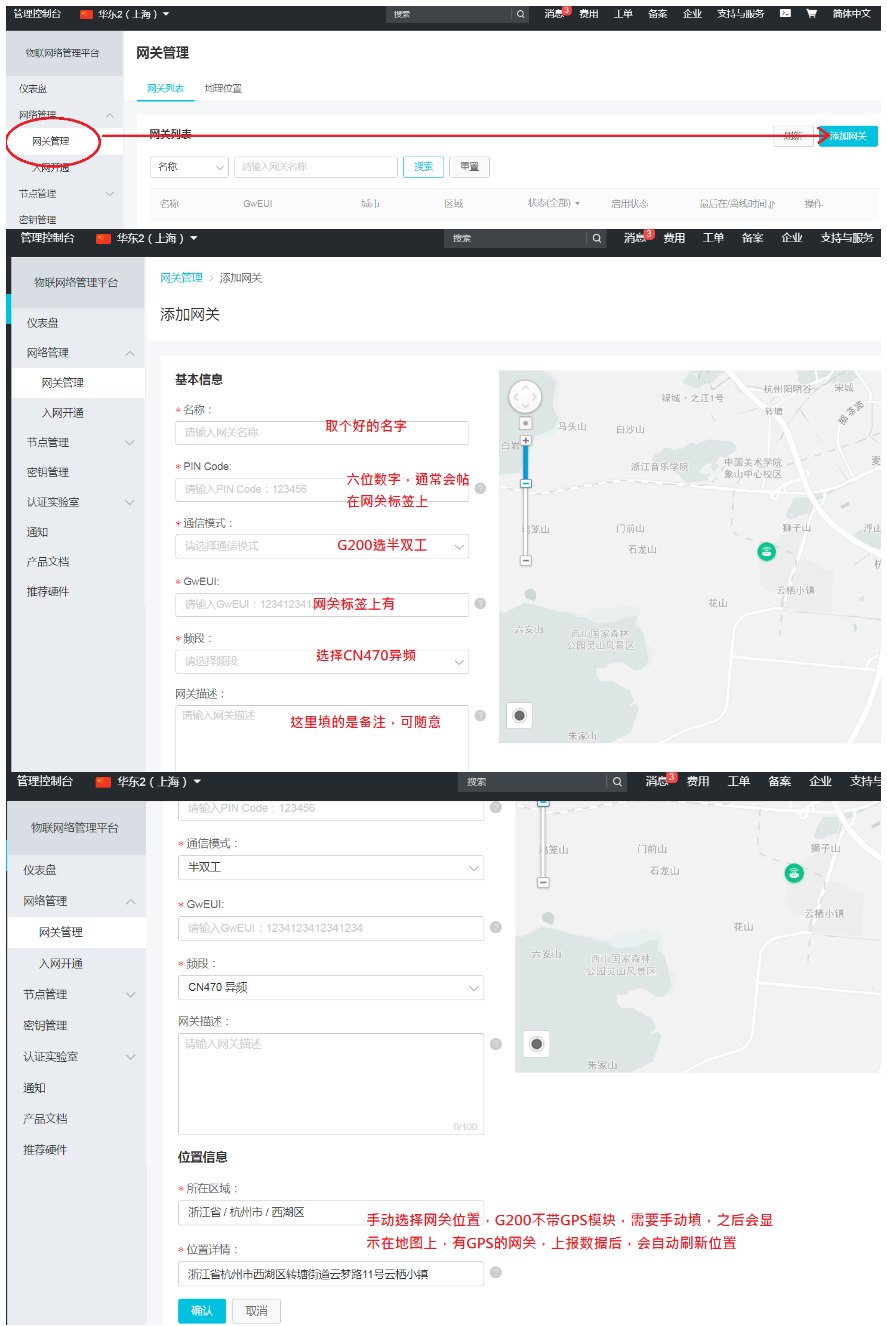

然后到Link WAN控制台注册网关

G200回传网默认是DHCP上网配置，如果你是固定IP或PPPoE在依照实际环境调整，方法可以参考G200网关手册

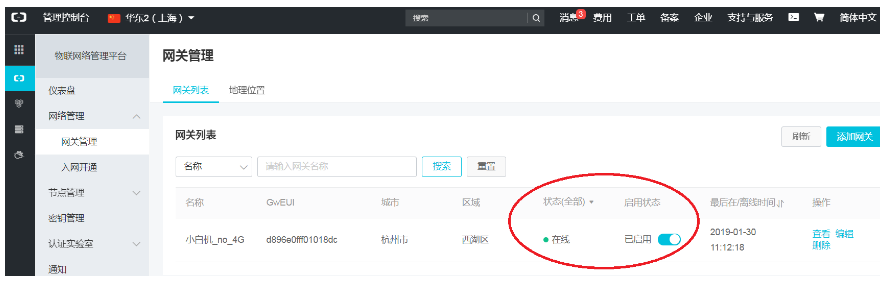

如果一切顺利可以再Link WAN 网关页面显示在线

这样就是组好网络了。

分配网络给自己用

网络组好之后，我们要把网络分配给自己用，也可以分配其他人使用，当然被分配的人都必须有阿里云账号
PS. 阿里云园区都有LoRaWAN网络，你可以联系阿里云IoT的同学，分享给你用，这样就不用自己买网关组网了。

分配的方式是透过入网凭证来取得网络使用权利。

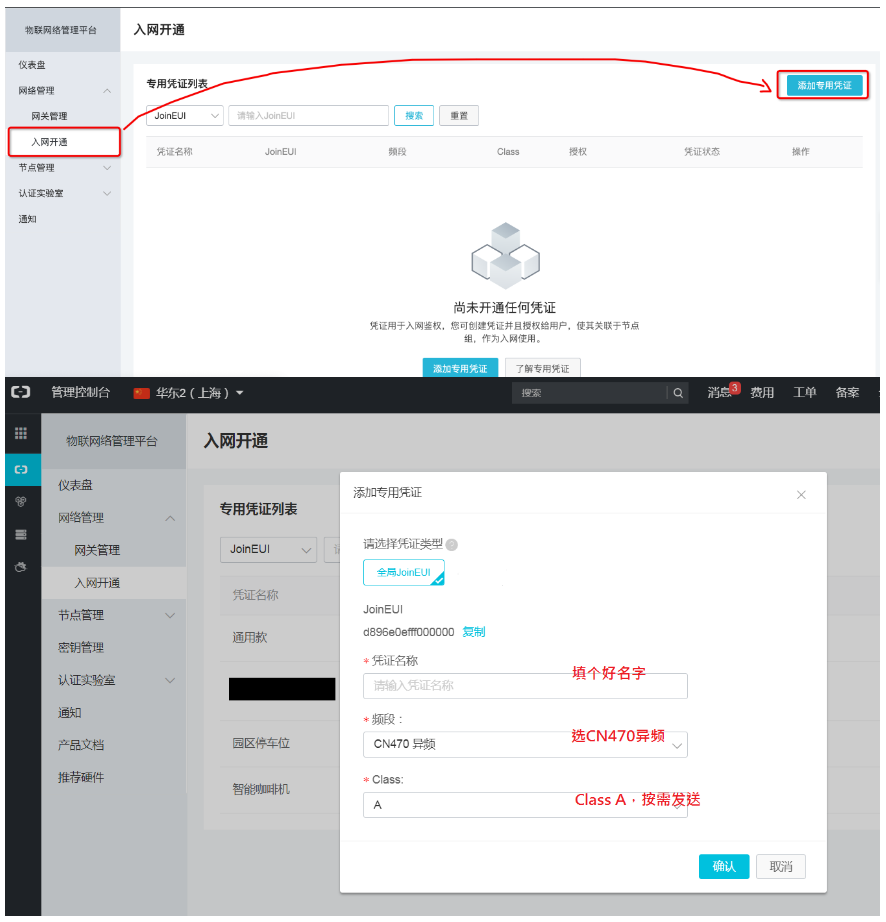

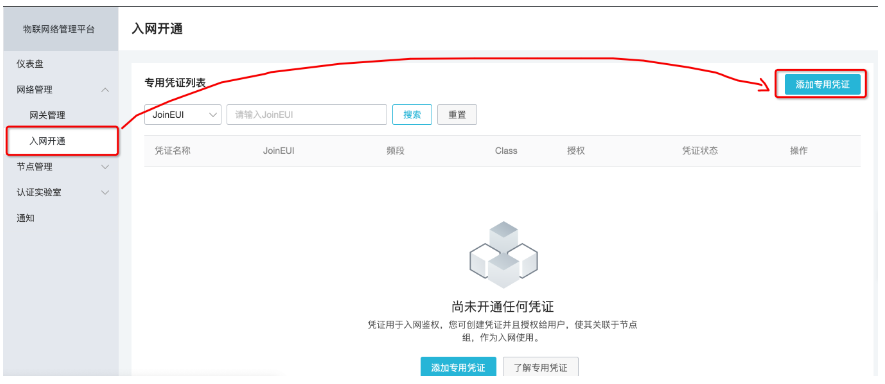

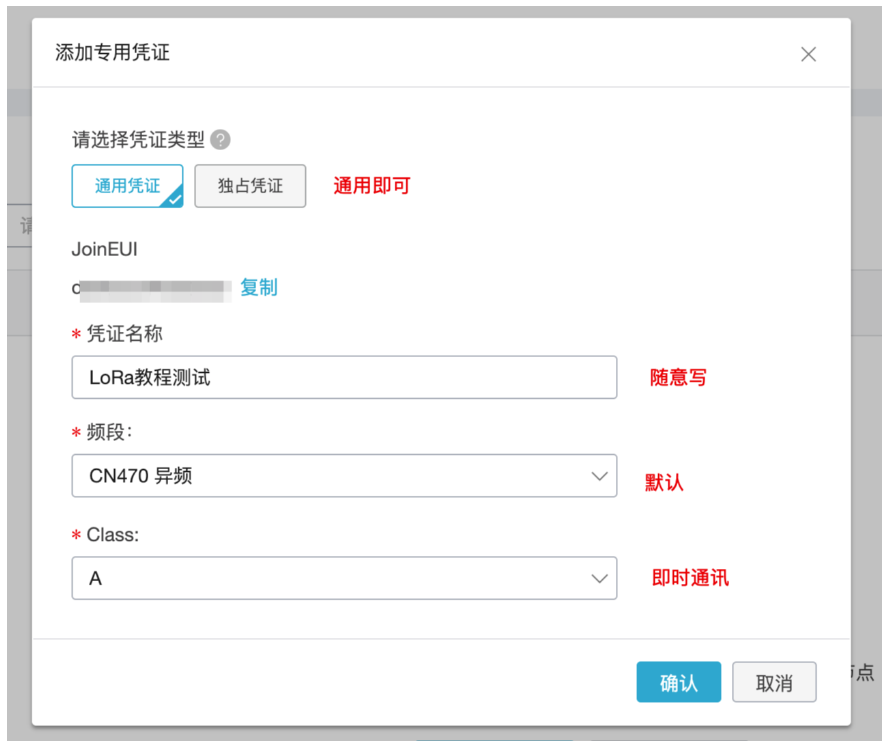

首先我们来创建自己的网络凭证

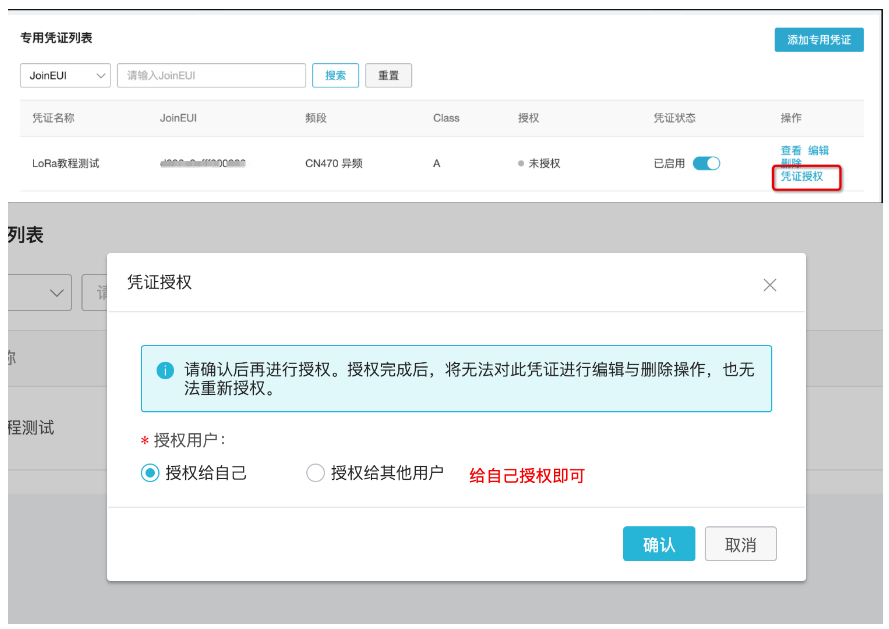

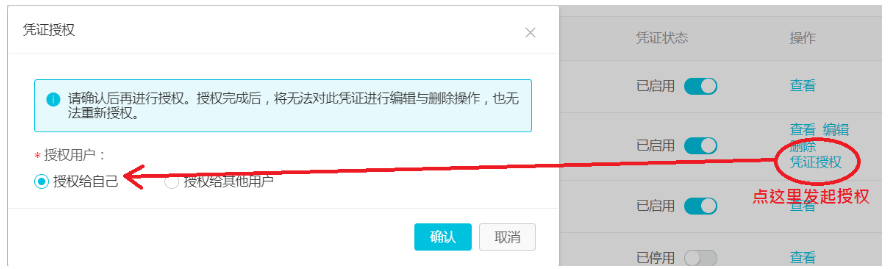

我们自己要用网，所以就授权给自己

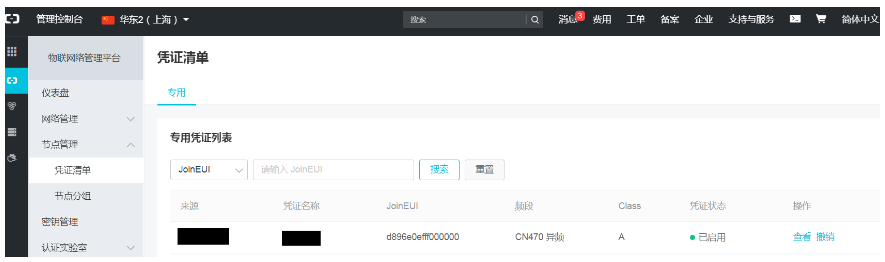

成功之后，就会在凭证清单看到了，当然如果是别人授权给你的，也会在此清单看到

步骤二：拆封LoRa硬件

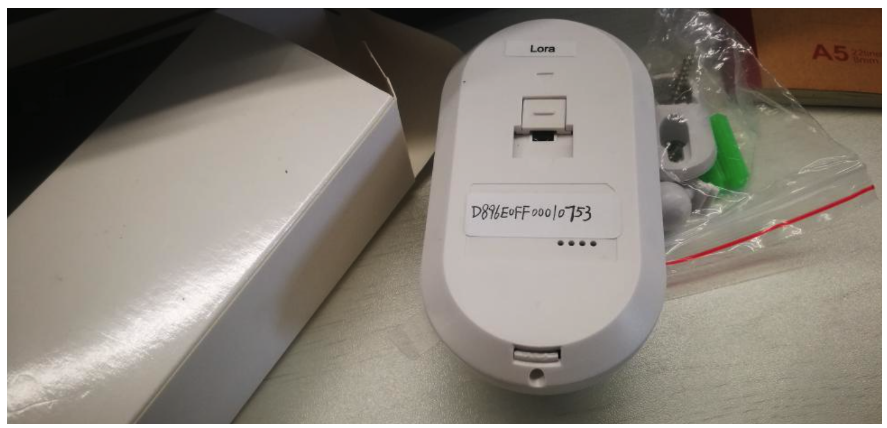

从网上购买来的认证过的LoRa传感器，拆出来的时候可以看到后面附了一个16位码的贴纸。这个是节点的DevEUI，在后面的新版硬件中还会加上6位的PINCODE字段。

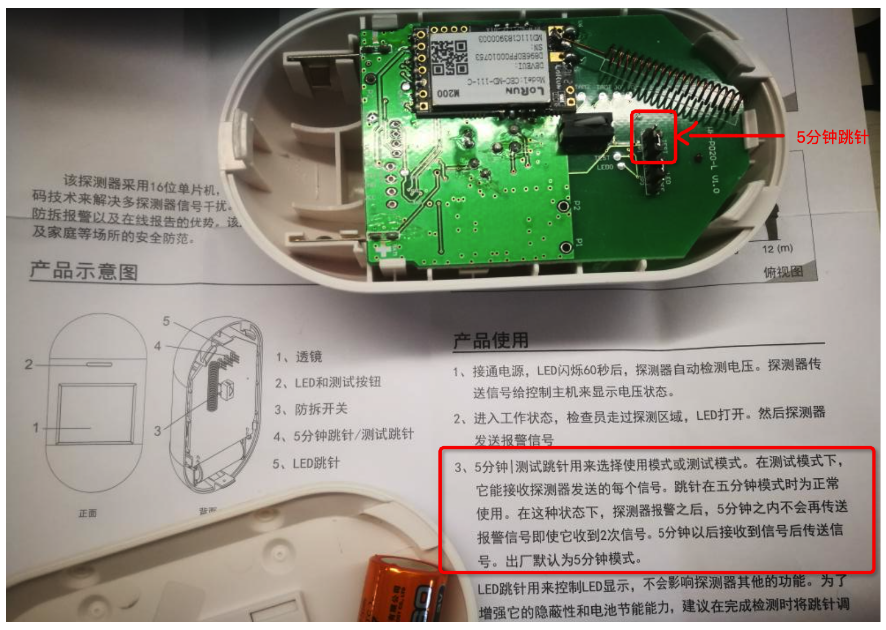

按照说明书，默认是5分钟模式——即收到一次警报之后5分钟之内不会再上传。这跟厕所的使用场景不一致，我们需要调成测试模式——即每次收到警报都会上传。把背部的壳子掰开（不需要螺丝刀）之后，调整跳针针帽位置到ON。

然后合上盖子，先不拔掉塑料片。我们需要先在LinkWAN配置LoRa设备信息。

步骤三：在LinkWAN上配置LoRa节点

在步骤一中我们已经把LoRa网关配置完成，获得了GwEUI和JoinEUI，我们只需要填入每个节点的DevEUI和PINCODE即可。

进入LinkWAN平台，首先需要向网关拥有者（即自己）申请一个节点分组（JoinEUI）。

按照图示填写即可。

添加完成后点击授权即可开通权限。

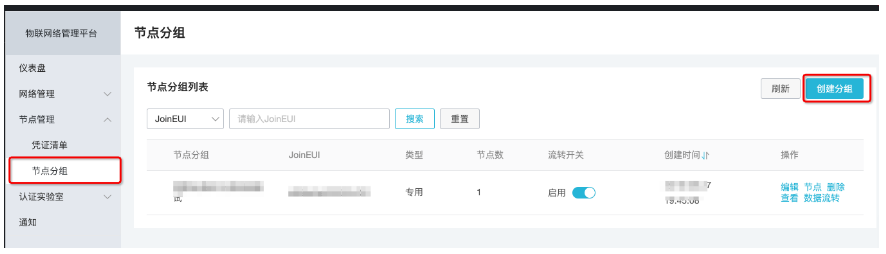

然后进入节点分组管理，点击创建分组。

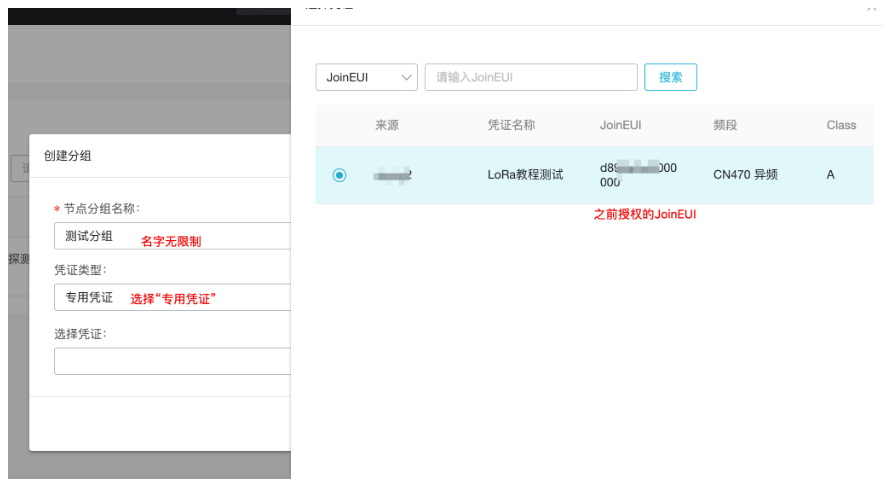

需要点击“专用凭证”，然后选择之前“入网开通”申请的凭证。

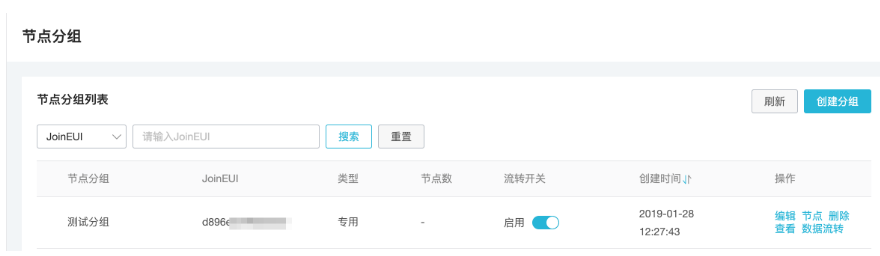

点击完成，即可看到新建的分组，然后点击节点进入管理。

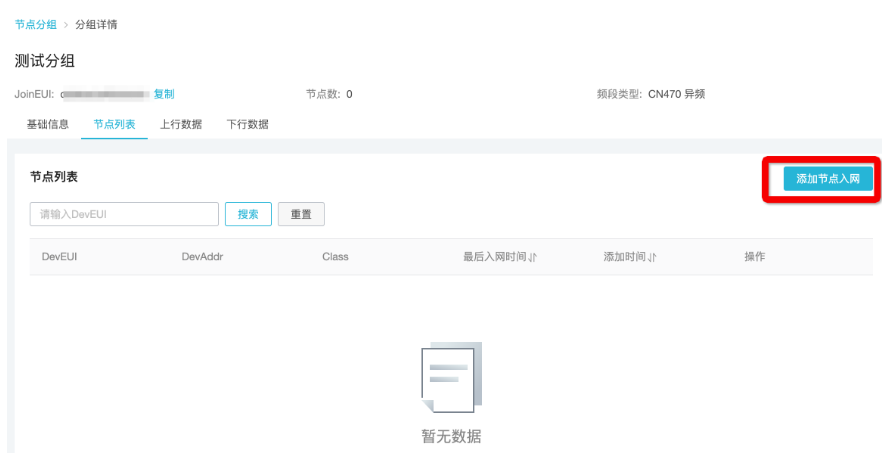

选择添加节点。

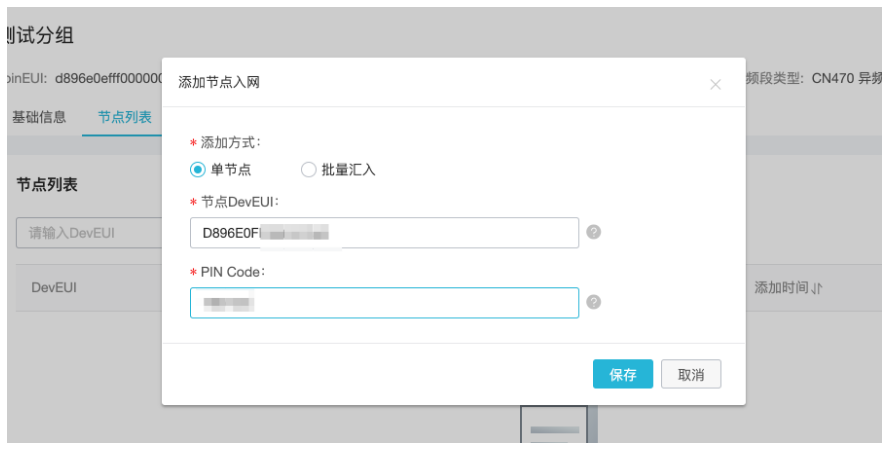

然后在弹窗内输入传感器节点上贴纸的信息。（注：作者的传感器为早期版本，只有DevEUI，PINCODE是自己拿的。目前市面的传感器都有贴上DevEUI和PINCODE信息，如果没有请联系供应商。）

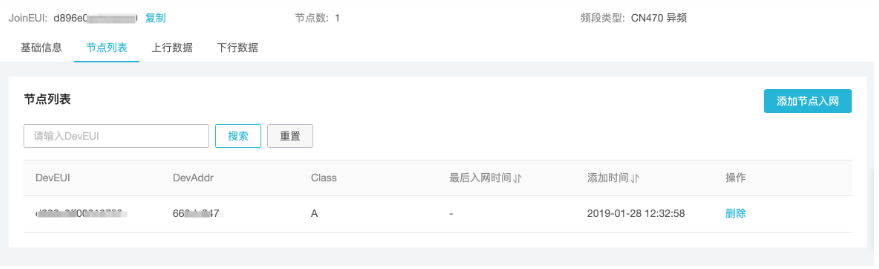

添加成功。这样就成功把一个传感器ID授权加入LinkWAN上了。接下来需要前往物联网平台进行节点上云。

步骤四：在物联网平台上配置LoRa节点

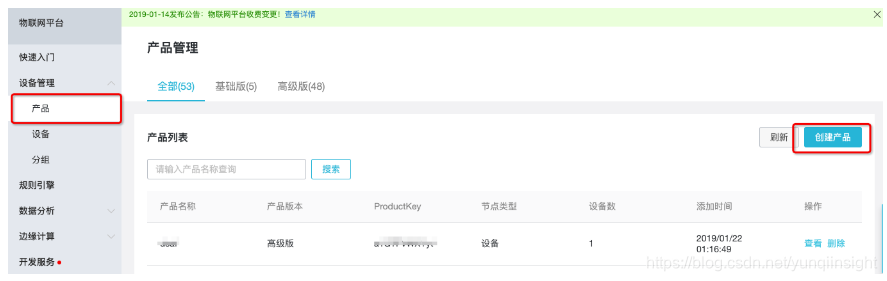

首先进入物联网平台Link Platform的产品页面。选择新建产品。产品相当于一个类（class），是某一类设备的集合，该类设备具有相同的功能，您可以根据产品批量管理对应设备。

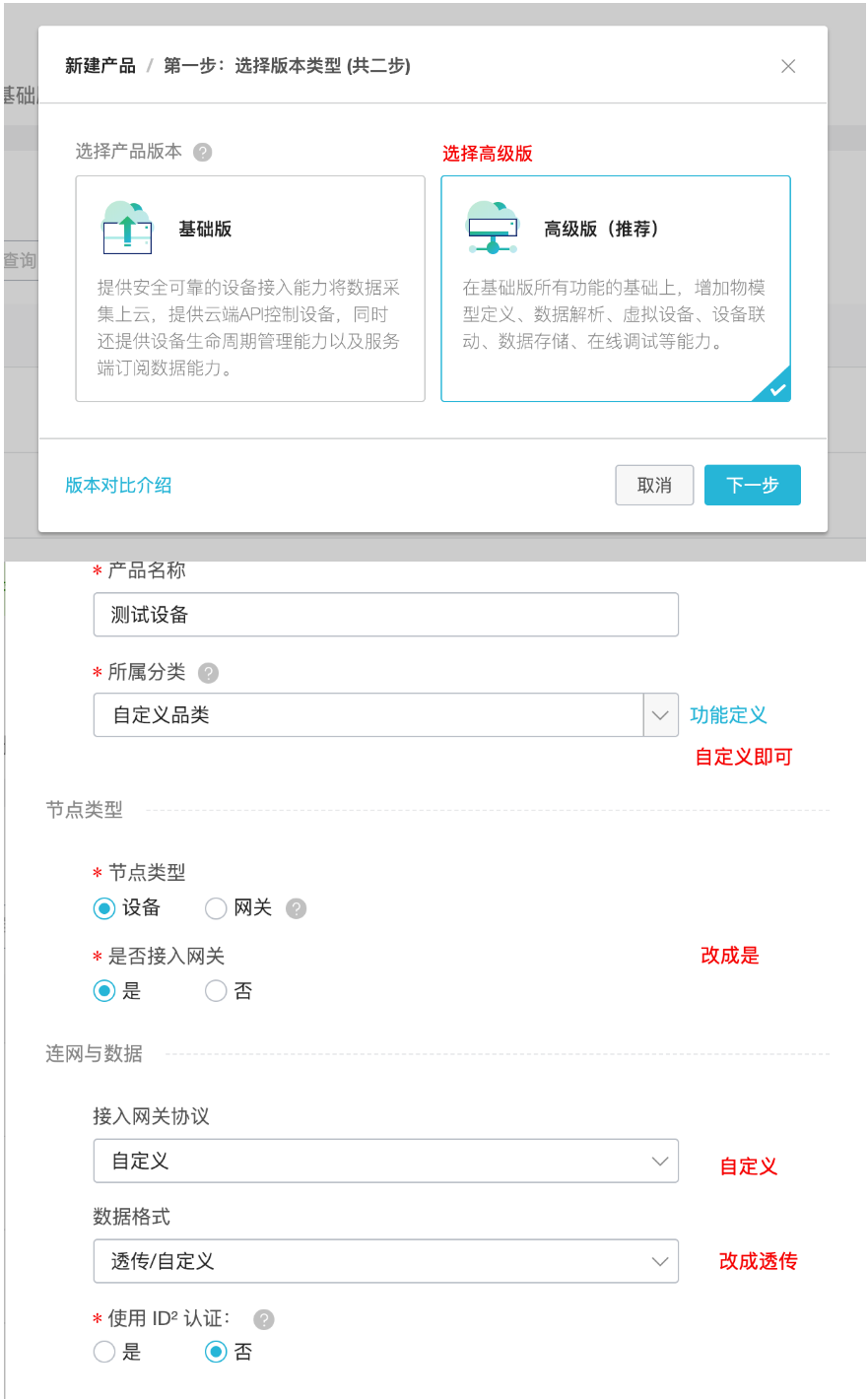

新建产品时，要选择透传。

建立了产品之后，点击“设备管理”前往设备管理页面。然后选择“添加设备”。输入16位DevEUI作为DeviceName（注意要小写）。然后确定。

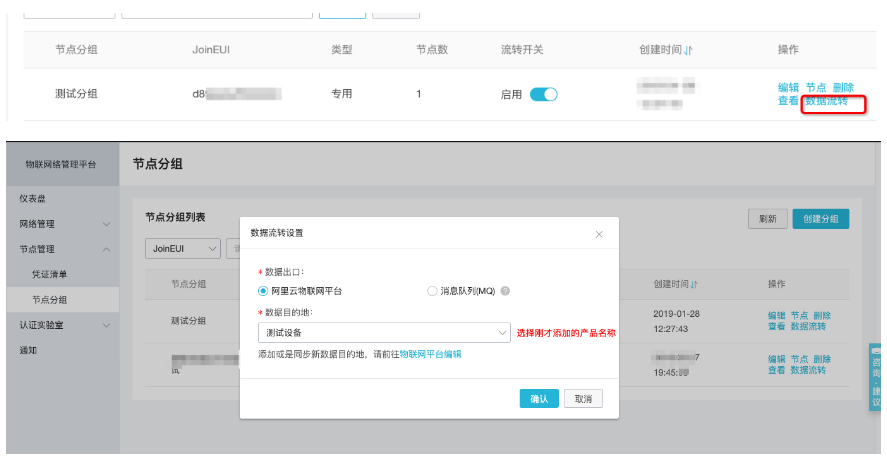

接下来返回到LinkWAN平台。为刚才的节点分组添加“数据流转”，选择刚才添加的产品。

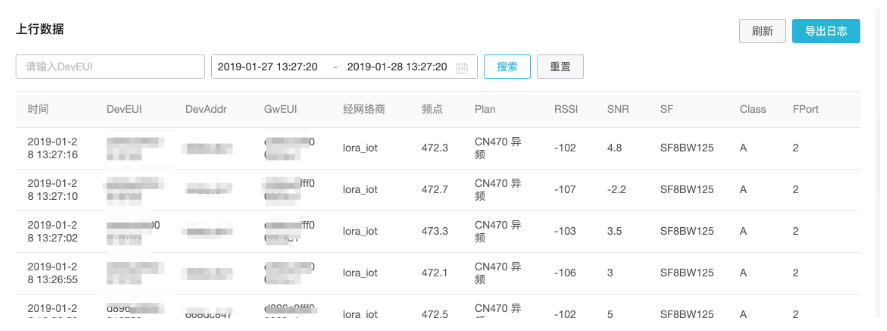

这时候可以拔掉塑料片让传感器上电了。可以看到LinkWAN有收到上行日志。

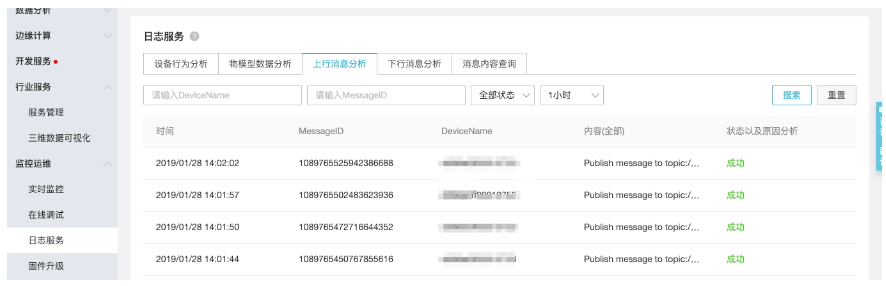

同时物联网平台的设备也收到了日志。

接下来就是解析设备上传的信息了。从传感器的说明文件可以得知，传感器上报的是二进制数据。我们如何把二进制数据转化为可以理解的属性名称呢？

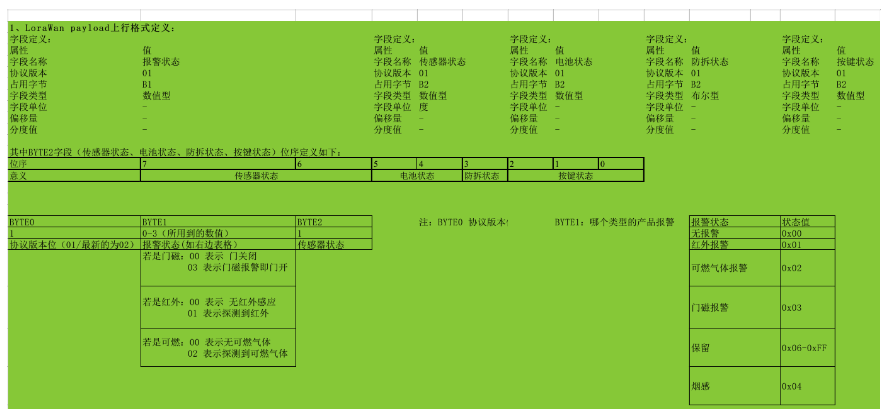

下图是厂家提供的传感器的二进制配置文件。

下图是原始的上行日志。

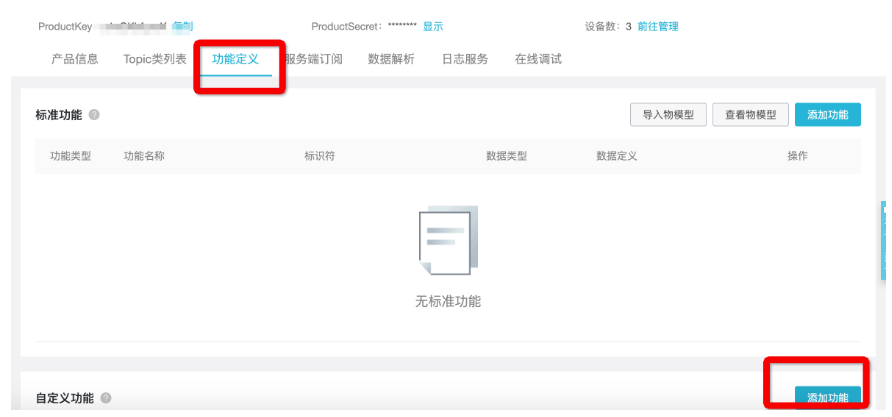

对这个传感器，“020100”中的第一个BYTE“02”表示协议，“01”对红外传感器表示“有人”，“00”表示传感器状态正常。我们首先需要在产品里定义“有人经过”和“传感器状态”两个功能，用于记录这两个属性。前往产品详情页的“功能定义”tab，点击右下方“自定义功能”的“添加功能”。

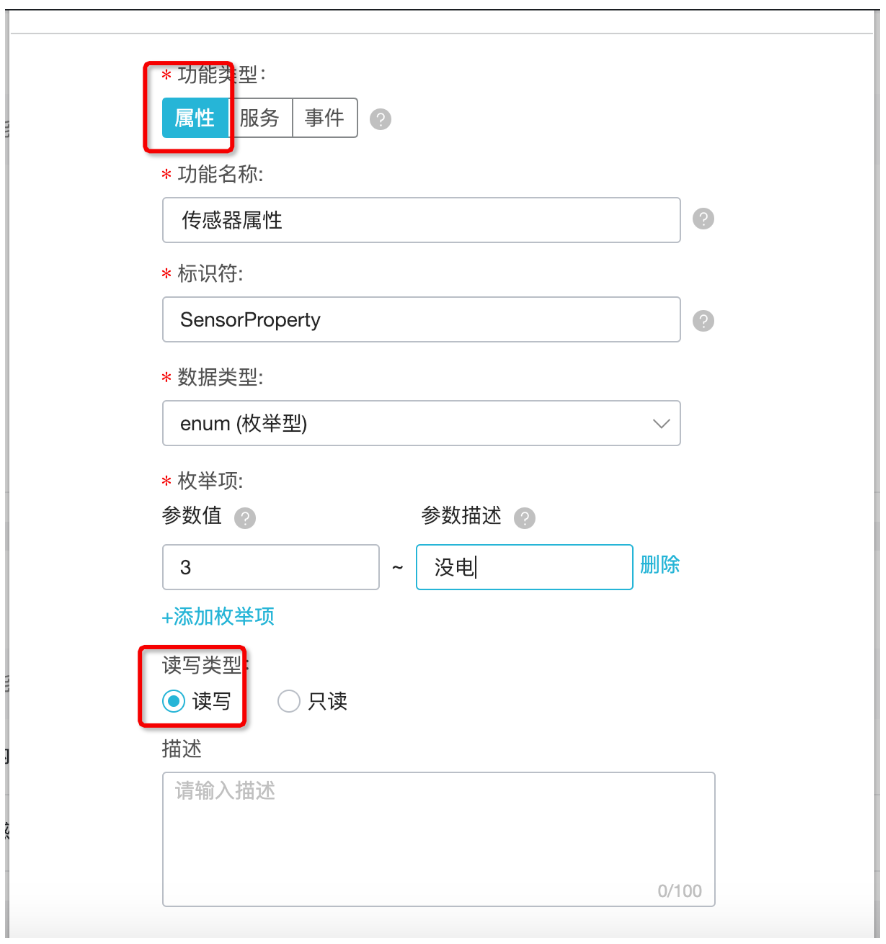

然后在弹窗内配置属性，“室内人体探测开关”配置为布尔型，“传感器属性”配置为枚举型。注意要是“读写型”。点击确定添加属性。

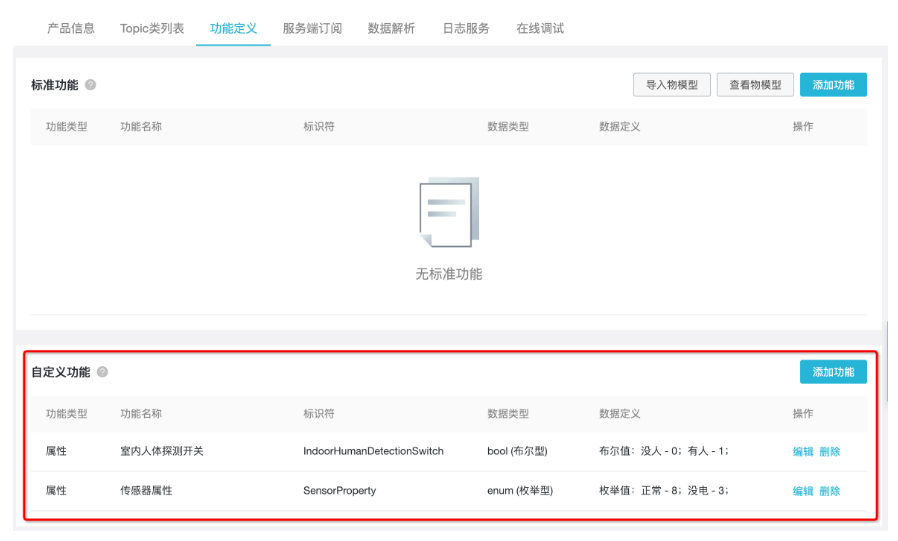

最后结果如图。

然后我们需要使用产品定义里的数据解析，把二进制数据自动转化为Alink-JSON格式，以对应上刚才设置的“室内人体探测开关”与“传感器属性”。转化规则可以参考文档。我们这里只放出最后的代码。注意：数据解析需要产品为“未发布”状态。如果已经发布请点击右上角“撤回发布”。

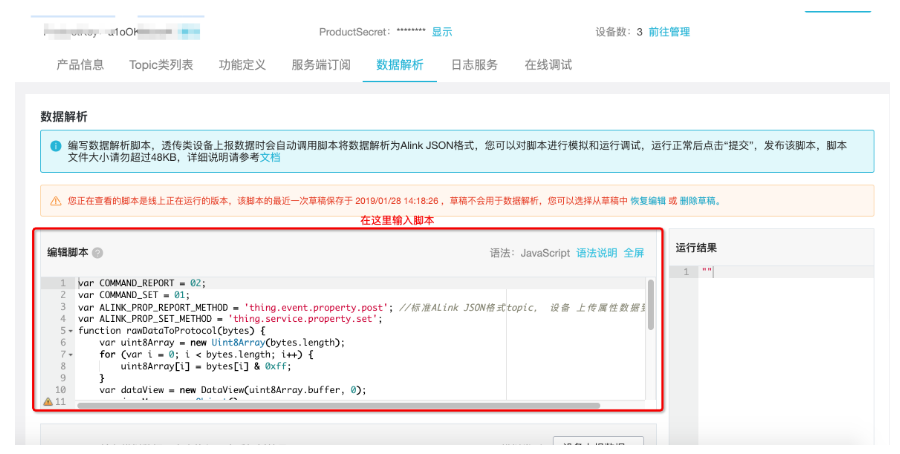

输入如下的解析脚本。

var COMMAND_REPORT = 02;
var COMMAND_SET = 01;
var ALINK_PROP_REPORT_METHOD = 'thing.event.property.post'; //标准ALink JSON格式topic， 设备 上传属性数据到 云端
var ALINK_PROP_SET_METHOD = 'thing.service.property.set';
function rawDataToProtocol(bytes) {var uint8Array = new Uint8Array(bytes.length);for (var i = 0; i < bytes.length; i++) {uint8Array[i] = bytes[i] & 0xff;}var dataView = new DataView(uint8Array.buffer, 0);var jsonMap = new Object();var fHead = uint8Array[0]; // 第0个BYTE为上报协议if (fHead == COMMAND_REPORT) {jsonMap['method'] = ALINK_PROP_REPORT_METHOD; //ALink JSON格式 - 属性上报topicjsonMap['version'] = '1.0'; //ALink JSON格式 - 协议版本号固定字段jsonMap['id'] = '' + 12345; //ALink JSON格式 - 标示该次请求id值var params = {};params['IndoorHumanDetectionSwitch'] = uint8Array[1]; //第1个BYTE为传感器读数判断有没有人params['SensorProperty'] = uint8Array[2]; //第2个BYTE为传感器本身的状态，对应产品属性中 prop_floatjsonMap['params'] = params; //ALink JSON格式 - params标准字段}return jsonMap;
}

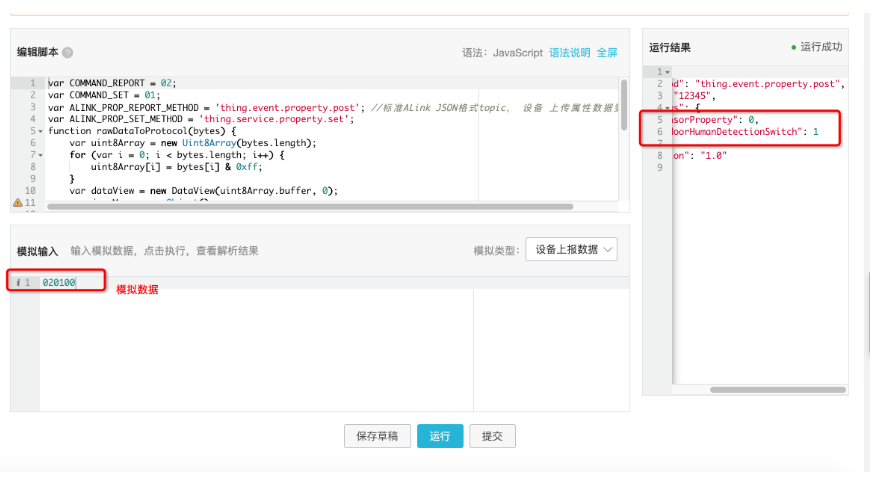

然后点击“保存草稿”。之后输入我们的原始数据“020100”进行调试。可以看到右边解析成功了。这时候点击“运行”即可让脚本生效。

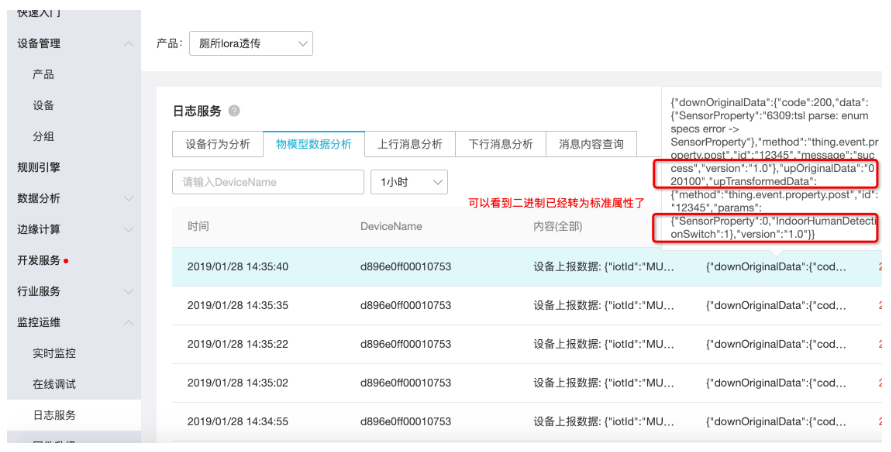

在日志里可以看到二进制的020100已经转为{"SensorProperty":0,"IndoorHumanDetectionSwitch":1}了。这样就完成了设备接入。

步骤五：在IoT Studio上配置智能厕所看板

IoT Studio（原Link Develop）是阿里云针对物联网场景提供的生产力工具，可覆盖各个物联网行业核心应用场景，解决物联网开发领域开发链路长、技术栈复杂、协同成本高、方案移植困难的问题。入口在物联网平台的“开发服务”项。

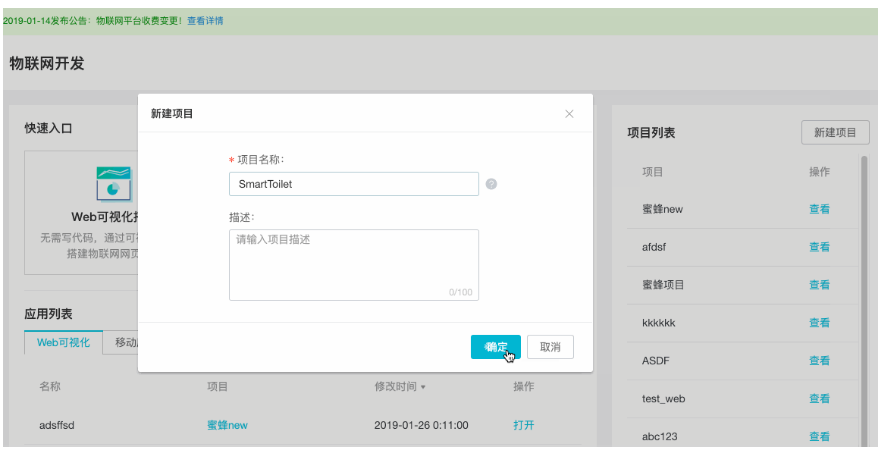

我们首先需要建立一个项目，以项目维度管理我们的智能厕所应用。

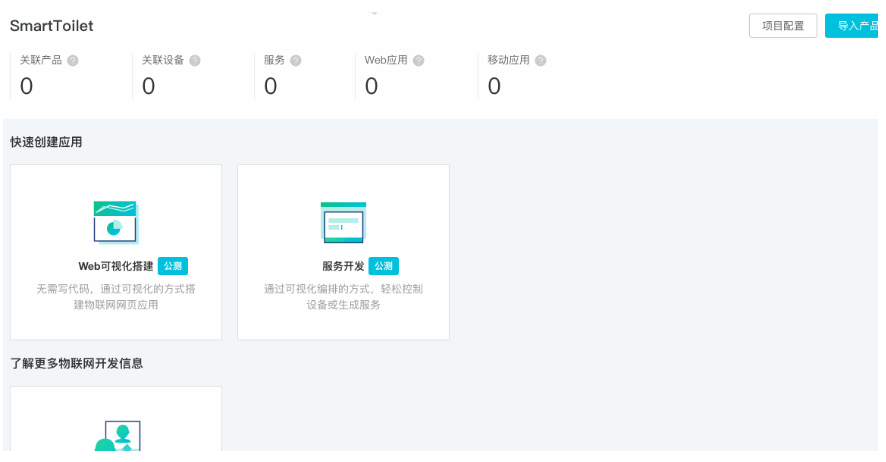

创建项目之后可以看到右边栏多了一项“SmartToilet”，点击查看进入项目详情。然后在项目概览页点击右上角导入产品，把刚才创建的产品导入到项目内。

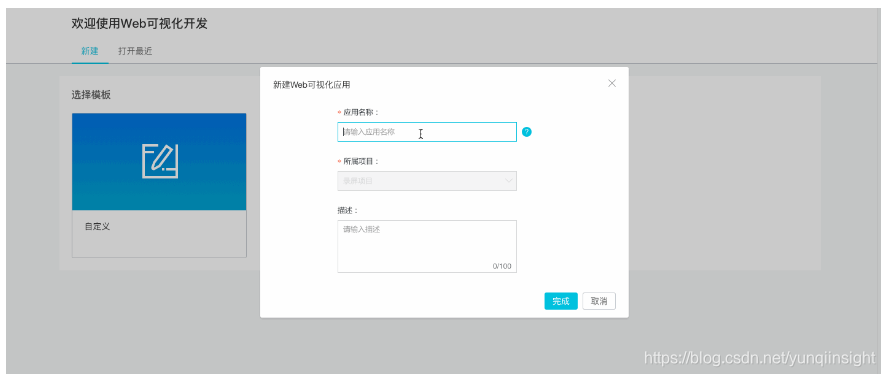

然后在左侧栏点击“推荐”下的“Web可视化开发”，点击“新建应用”进入Web可视化开发工作台，然后选择空白模板进行新建。

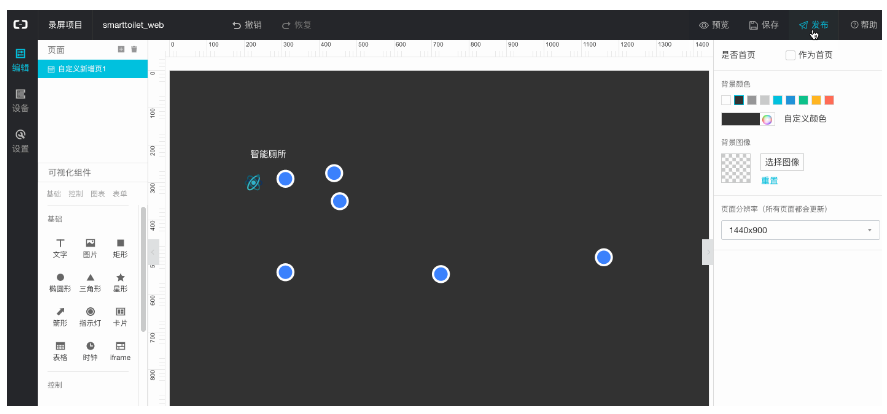

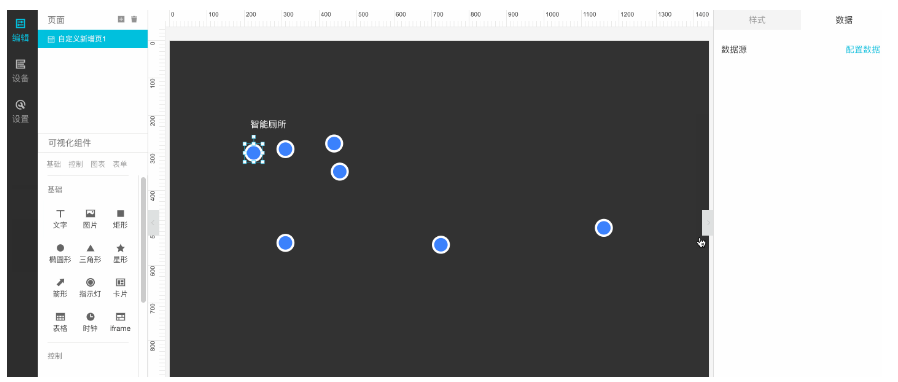

进入编辑中，可以改变背景色，添加标题文字等。对最重要的厕所占位状态，可以理解为一个“有人”、“没人”的指示灯，因此把指示灯组件放入画布中。并配置数据源。

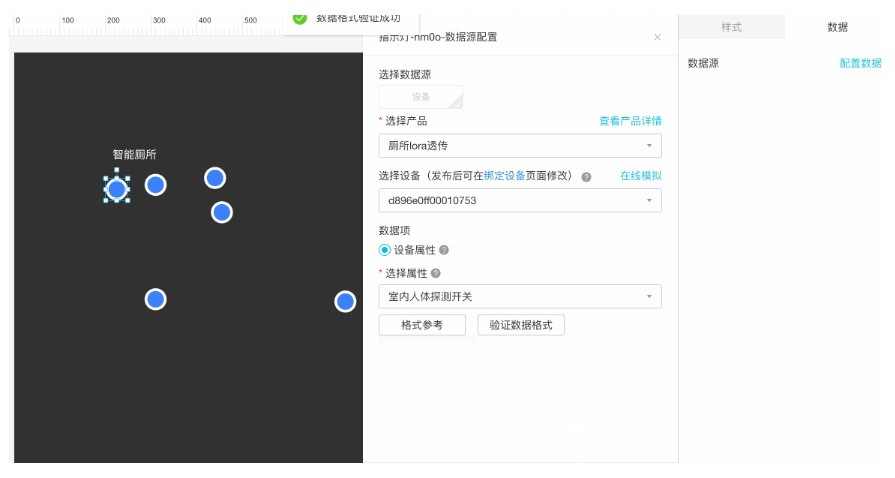

配置数据源时，选择产品，关联的设备，以及关联的布尔型属性。点击“验证数据格式”获得通过，之后点击确定完成配置。配置之后可以通过上传图片等修改指示灯开关状态的样式。

点击预览，完成整个Web应用的链路调试。

假设有7个坑位，只需要重复上述步骤即可（可以使用上传excel格式批量添加设备）。另外GUI配置的部分与之前的版本操作一致，在此不再赘述。最终效果图如图。

步骤六：在IoT Studio上配置智能厕所状态推送&转储

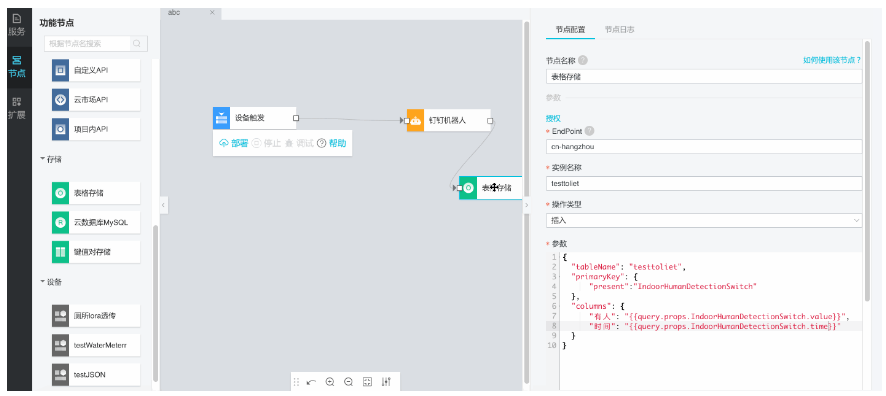

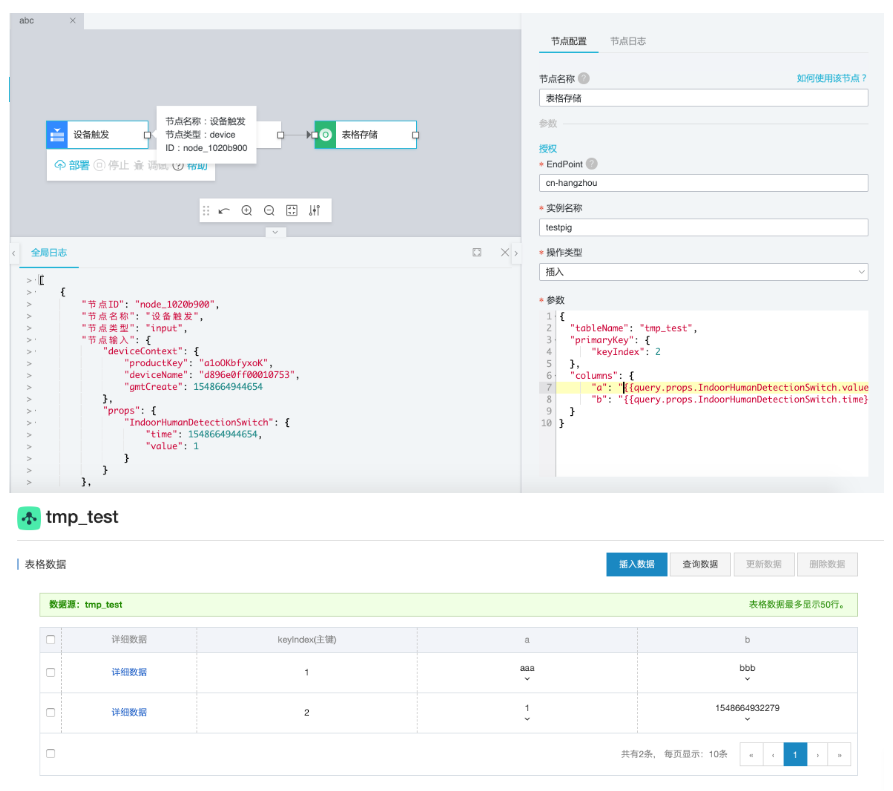

服务开发（原服务编排）可以通过可视化拖拽的方式快速完成所需业务逻辑的设计，例如：设备联动、可视化搭建数据联动、云服务连接、API 生成、数据处理与转储，生成 App 的后端服务。在本文中，我们要使用服务开发完成智能厕所坑位状态的推送，以及把厕所使用状况转储到表格存储Table Store上。

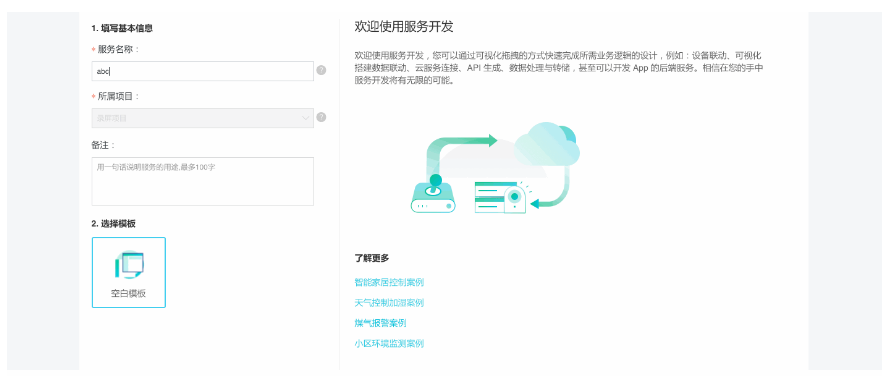

首先新建一个服务——从项目概览页点击“推荐”下的“服务开发”，点击“新建服务”即进入服务开发工作台的新建页面。选择空白模板进行新建。

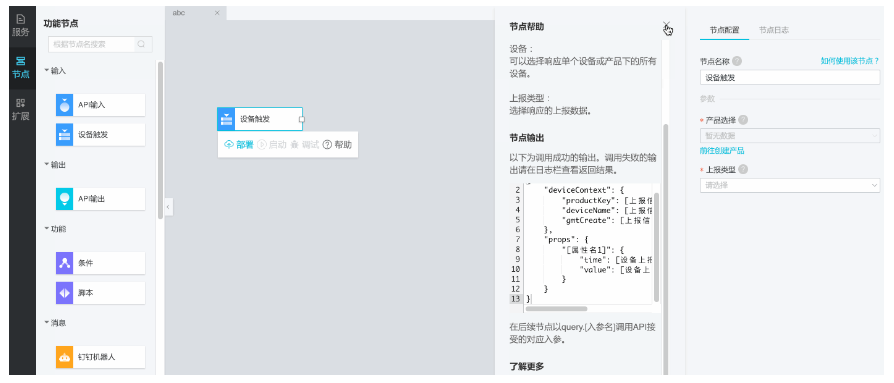

我们首先把厕所的占用时间推送到钉钉机器人上。首先配置一个“设备触发”节点作为输入，选择之前创建的产品，然后选择“所有设备”以监听所有设备上报的信息。最后选择监听“属性上报”。之后配置一个钉钉机器人节点作为消息推送节点。

然后在要推送的钉钉群内添加机器人，获得webhook，如下图所示。具体原理可以参考这篇文档，在此不再赘述。

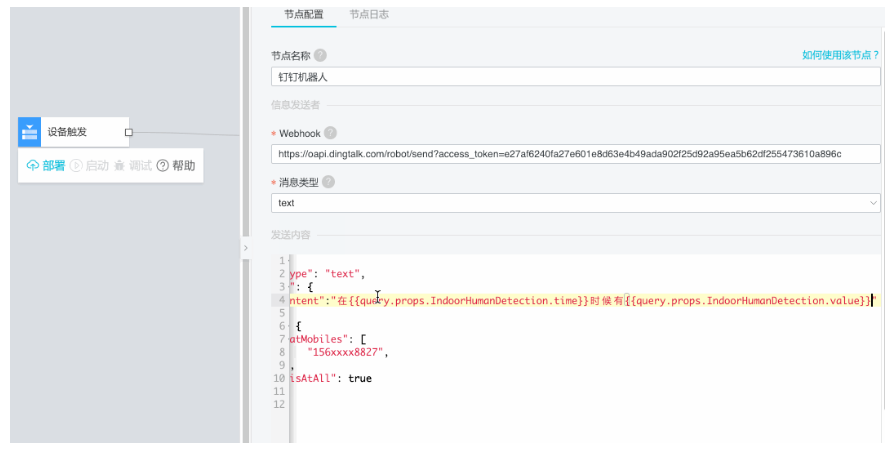

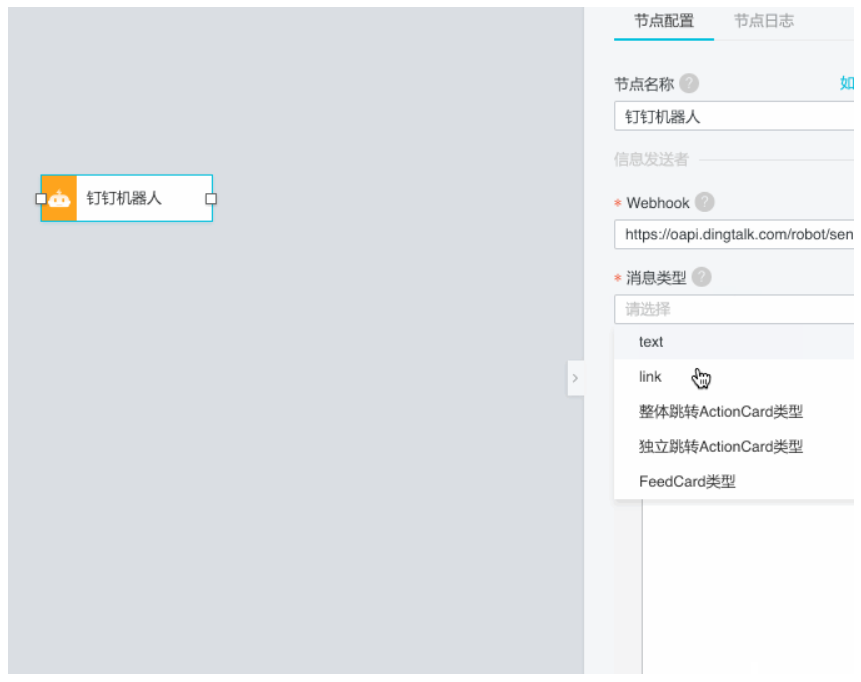

配置webhook以后可以配置推送的信息。钉钉机器人节点目前支持多种消息推送类型，并且支持动态调用设备数据，具体原理可以参考这篇文档。以后也会陆续推出教程教学如何玩转钉钉机器人节点。

框内配置项如下：

{"msgtype": "text", "text": {"content":"在{{query.props.IndoorHumanDetectionSwitch.time}}时候有{{query.props.IndoorHumanDetectionSwitch.value}}人进坑！"}, "at": {"isAtAll": true}
}

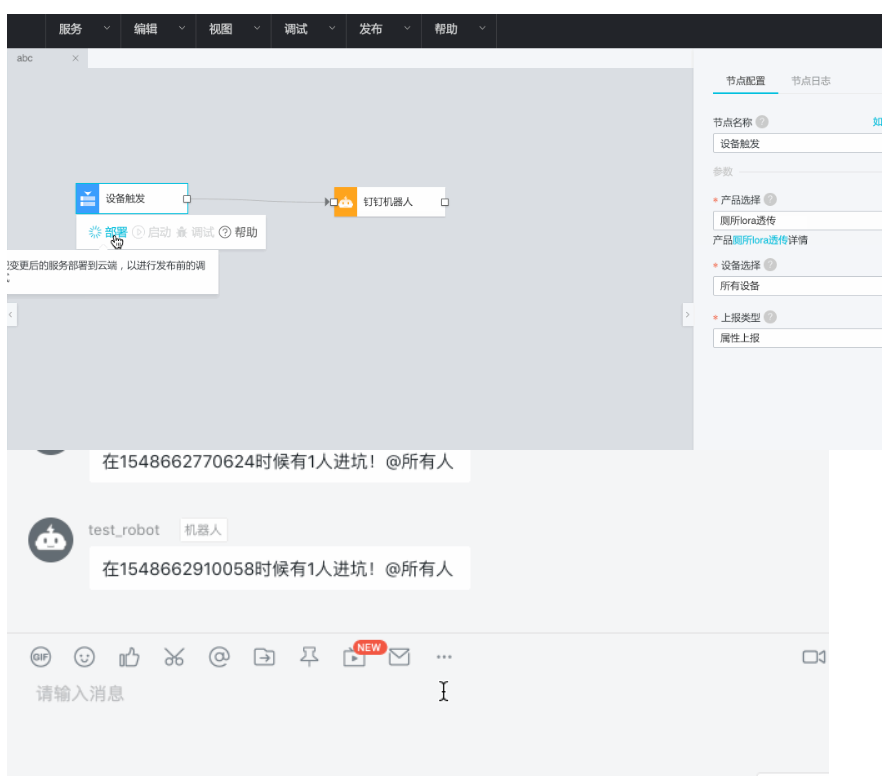

配置完成之后，可以点击“部署”对服务进行部署。之后点击“启动”让服务生效。如果设备已经上线，则可以直接看到机器人的消息推送。如图所示。这样就能实现厕所使用状态的实时推送了。
