一、引言

时间到了2019年，数据库也发展到了一个新的拐点，有三个明显的趋势：

1. 越来越多的数据库会做云原生(CloudNative)，会不断利用新的硬件及云本身的优势打造CloudNative数据库，国内以阿里云的Cloud HBase、POLARDB为代表，此块文章会有一定的引述，但不是本文的重点。
2. NoSQL正在解决BigData领域的问题。根据Forrester NoSQL的报告，BigData NoSQL是提供 存储、计算处理、支持水平扩展、Schemaless以及灵活的数据模型，特别提到需要支持复杂计算，一般通过集成Spark或者实现单独的计算引擎实现。Cassandra商业化公司Datastax提供的产品是直接在Cassandra之上集成了Spark，另外ScyllaDB公司首页的宣传语就是The Real-Time Big Data Database。大数据的5V特性，包括 Volume：数据量大，包括采集、存储和计算的量都非常大；Variety：种类和来源多样化，包括结构化、半结构化和非结构化数据；Value：数据价值密度相对较低，或者说是浪里淘沙却又弥足珍贵；Velocity：数据增长速度快，处理速度也快，时效性要求高；Veracity：数据的准确性和可信赖度，即数据的质量需要高。5V特性可以使用BigData NoSQL数据库很好的满足，且又能满足实时的写入，分析及展现。
3. 越来越多的公司或者产品都是融合多个能力，Strapdata公司把Cassandra及ElasticSearch的能力融合在一起；Datastax直接在Cassandra之上集成了Spark；SQLServer也是融合了Spark，打造Native Spark满足DB计算能力外延的商业诉求。

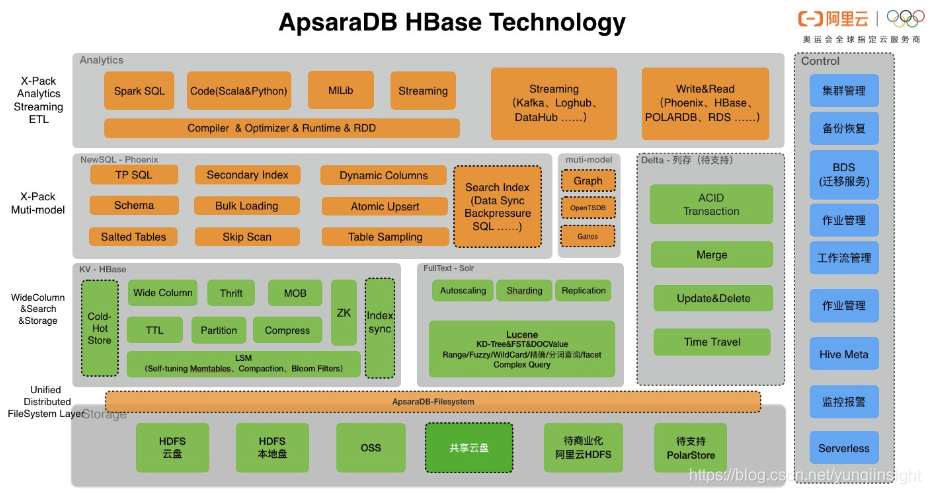

阿里云HBase经过公共云两年（单独的HBase在阿里内部已经发展快9年）的发展，融合开源Apache HBase、Apache Phoenix、Apache Spark、Apache Solr等开源项目，再加上一系列自研特性，满足 【一体化数据处理平台，提供一站式能力】 , 基本架构如下：

我们是站在Apache巨人的肩膀上，自研了 ApsaraDB Filesystem、HBase冷热分离、SearchIndex、SparkOnX、BDS等模块，优化了HBase、Phoenix、Spark等内核一些patch，并反馈到社区，维护打造了多模服务、数据工作台等一些列的平台能力。自研部分是我们平台核心的核心竞争力，每一层每一个组件都是我们精心打造，满足客户数据驱动业务的实际需求。为了降低客户的准入门槛，我们在Github上提供了Demo支持：aliyun-apsaradb-hbase-demo，欢迎大家关注，并贡献代码。接下来笔者会介绍各层，力求简单通俗，文中有大量的链接以衍生阅读。

二、业务视角及数据流

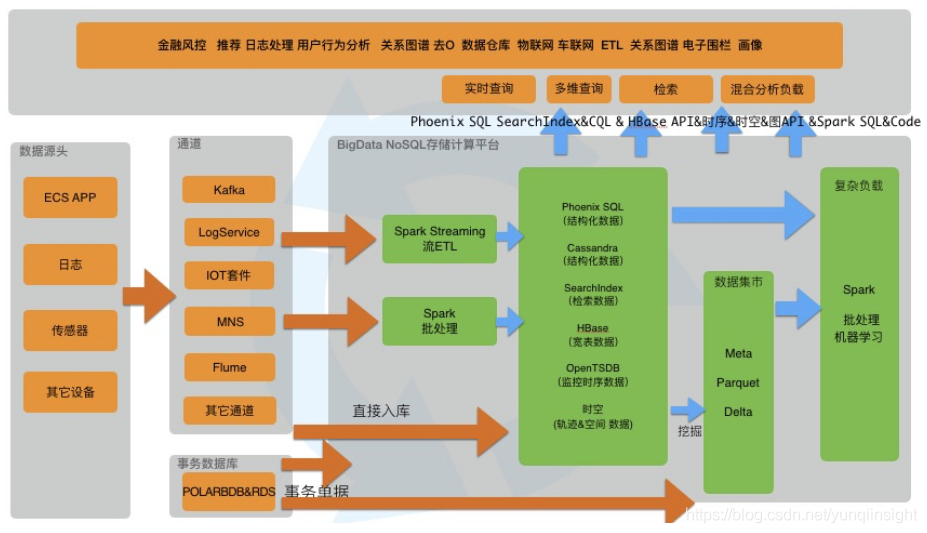

作为一个存储计算平台，价值在满足不同的业务需求。见下图：
此图描述了数据的来源、通道到沉淀到云HBase平台，再通过平台提供的Spark引擎去挖掘价值反馈给业务系统。此类似一个循环系统，在阿里内部形象称为【业务数据化，再数据业务化】。

结合架构图及业务图，此平台融合了 存储（包括实时存储及离线存储）、计算、检索等技术。整个系统都打造在ApsaraDB Filesystem统一文件层之上，把检索通过Phoenix的SearchIndex包装以降低易用性，打造领域引擎满足领域的需求，内置BDS(数据通道)实时归档数据到列存，再通过Spark引擎挖掘价值。
详细参考：【选择阿里云数据库HBase版十大理由】

三、统一文件访问层

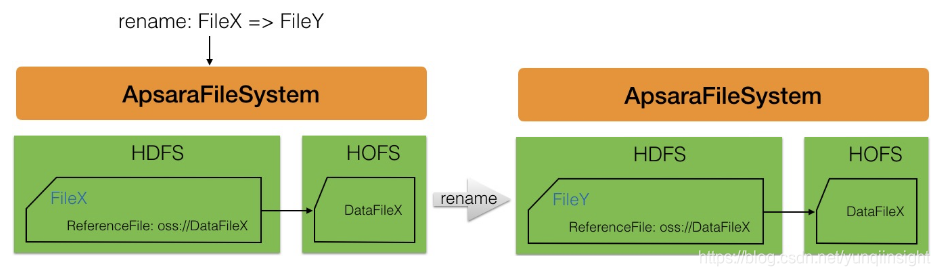

ApsaraDB Filesystem（简称ADB FS）以Hadoop FileSystem API为基础构建了云HBase生态文件层底座。面向HBase生态提供了无感知的混合存储能力，极大简化了HBase生态接入云端多存储形态的复杂环境。支持OSS、阿里云HDFS、基于云盘或者本地盘构建的HDFS以及基于共享云盘构建的系统。每种分布式文件系统所用的硬件不同、成本不同、延迟不同、吞吐量不同（这里不展开）。我们可以不断扩展，只要添加一个实现xxxFileSystem即可。基于OSS直接实现的FS是无法具备原子性的元数据管理能力的，实现方案是在HDFS的namenode存元数据，实际的存储存放在OSS之上。对Rename操作只需要移动元数据，所以非常轻量。

四、HBase KV层

HBase是基于Bigtable在hadoop社区的开源实现，提供了如：稀疏宽表、TTL、动态列等特性。HBase在阿里已经发展9年，已经有数位PMC及Committer，可以说在国内阿里在HBase的影响力还是数一数二的。社区也有不少的Patch也是阿里贡献。在18年，云HBase首家商业化了HBase2.0，并贡献了数十个BugFix给社区。有不少客户单独使用HBase API满足业务需求，也有不少客户使用Phoenix NewSQL层，NewSQL层提升易用性及提供了很多好用的功能。在HBase层面，除了修复社区的Bug以外，也做了几个较大的特性。
在对比关系型数据方面，HBase也有天然的优势，参考：对比MySQL，一文看透HBase的能力及使用场景

• 冷热分离

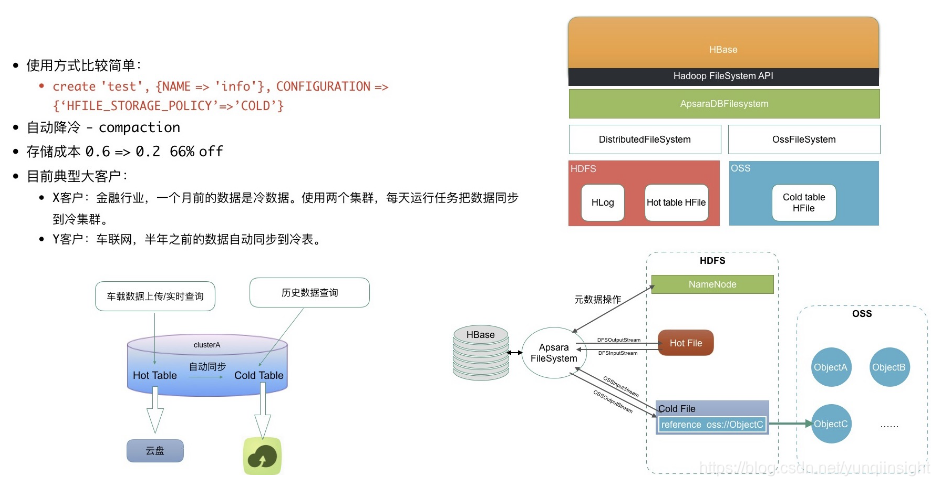

  冷热分离可以降低存储成本66%左右。广泛应用于车联网、冷日志等场景下。我们把冷数据存放到OSS之上，且用户还可以使用HBase的API访问。基本原理是：把Hlog存在HDFS之上，再把冷的HFile存放在OSS之上。

• GC优化
  GC一直是Java应用中讨论的一个热门话题，尤其在像HBase这样的大型在线存储系统中，大堆下(百GB)的GC停顿延迟产生的在线实时影响，成为内核和应用开发者的一大痛点。平台实现了CCSMap新的内存存储结构，结合offheap及新的ZenGC等一列的优化，在生产环境young GC时间从120ms减少到15ms，在实验室进一步降低到5ms左右。可以参考文章：如何降低90%Java垃圾回收时间？以阿里HBase的GC优化实践为例

五、检索层

HBase底层基于LSM，擅长前缀匹配和范围查找，数据模型上属于行存，大范围扫描数据对系统影响很大。我们知道，用户的需求往往是各式各样，不断变化的。对于要求高TPS，高并发，查询业务比较固定且简单的场景，HBase可以很好满足。更复杂一些，当用户对同一张表的查询条件组合有固定多个时，可以通过二级索引的方式来解决，但是二级索引有写放大问题，索引数量不能太多，一般建议不超过10个。当面对更复杂的查询模式，比如自由条件组合，模糊查询，全文查询等，用当前的索引技术是无法满足的，需要寻求新的解决方案。我们容易想到，搜索引擎，比如Lucene、Solr以及ElasticSearch，是专门面向复杂查询场景的。为了应对各种复杂的查询需求，搜索引擎运用到了大量跟LSM Tree十分不同的索引技术，比如倒排、分词、BKD Tree做数值类型索引、roaring bitmap实现联合索引、DocValues增强聚合和排序等。使用搜索引擎的技术来增强HBase的查询能力是一个十分值得深入探索的技术方向。

当前用户要想实现，复杂查询，只能重新购买新的搜索集群，通过导数据的方式将数据导入到新的搜索服务中。这种方式存在很多这样那样的问题：维护成本比较高，需要购买在线数据库，分析数据库和数据传输服务；学习门槛高，需要同时熟悉至少上诉三种服务；无法保证实时性，在线库入库和检索库入库效率不匹配；数据冗余存储，在线库索引数据和结果数据设计的所有数据都需要导入；数据一致性难保证，数据乱序问题十分常见，特别是对于分布式在线库更是如此。云HBase引入Solr，并在产品和内核上做了一系列工作，将其打造成统一的产品体验，一揽子解决了前述所有问题。用户在控制台上一键可以开通检索服务，参考文章：云HBase发布全文索引服务,轻松应对复杂查询。

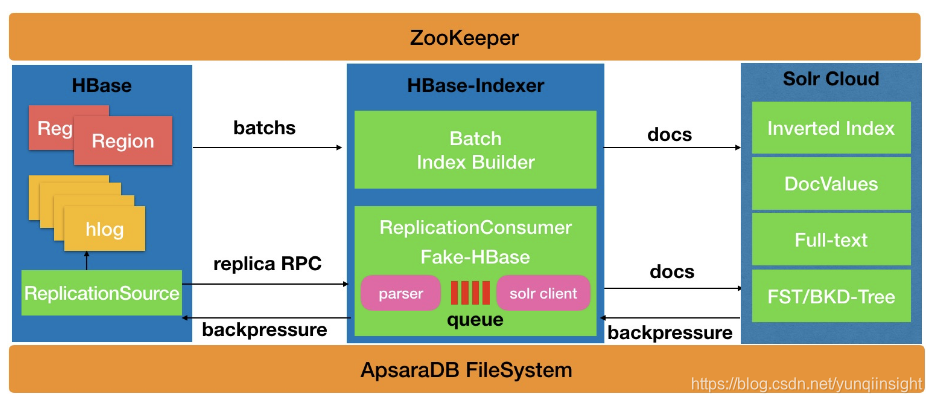

检索服务的架构如上图所示，最底层是分布式文件系统的统一抽象，HBase的数据和Solr中的数据都会存储在分布式文件系统中。最上层是分布式协调服务Zookeeper，HBase、Indexer、Solr都是基于其实现分布式功能。Indexer实现了存量HBase数据的批量导入功能，有针对性地实现了数据批量导入的分布式作业机制。Indexer服务也实现了实时数据的异步同步功能，利用HBase的后台Replication机制，Indexer实现了Fake HBase功能，接收到HBase的数据后，将其转换为Solr的document，并写入solr。针对HBase写入速度比Solr快的问题，我们设计并实现了反压机制，可以将Solr中数据的延迟控制在用户设定的时间范围内，该机制同时也避免了HLog消费速度过慢的堆积问题。实时同步和批量导入可以同时运行，我们通过保序的时间戳保证了数据的最终一致性。为了提高产品的易用性，我们还基于Phoenix 实现了检索服务的SQL封装，并在存储查询等方面做了一系列优化升级，该部分在下个章节将会介绍。

六、NewSQL Phoenix

Phoenix是HBase之上的SQL层，Phoenix让HBase平台从NoSQL直接进化到了NewSQL。在HBase的基础之上，再支持了Schema、Secondary Indexes、View 、Bulk Loading(离线大规模load数据)、Atomic upsert、Salted Tables、Dynamic Columns、Skip Scan等特性。目前云上最大客户有200T左右，且50%+的客户都开通了Phoenix SQL服务。我们修复了社区数十个Bug及提了不少新特性，团队也拥有1位Committer及数位contributor。在18年我们在充分测试的基础上，先于社区正式商业化了Phoenix5.0，并支持了QueryServer,支持轻量的JDBC访问。同时，社区的5.0.1也将由我们推动发布。

Phoenix本身我们做了一系列稳定性，性能等方面的优化升级，主要有：客户端优化MetaCache机制，大数据量简单查询性能提升一个数量级；索引表回查主表，使用lookupjoin的方式优化，性能提升5到7倍；轻客户端优化batch commit，性能提升2到3倍；解决Phoenix时区问题，提高易用性，降低数据一致性问题概率；禁用DESC，扫全表等有风险功能；实现大批量数据导入的Bulkload功能；等等。这些稳定性和性能方面的提升，在用户侧得到了很好的反馈。

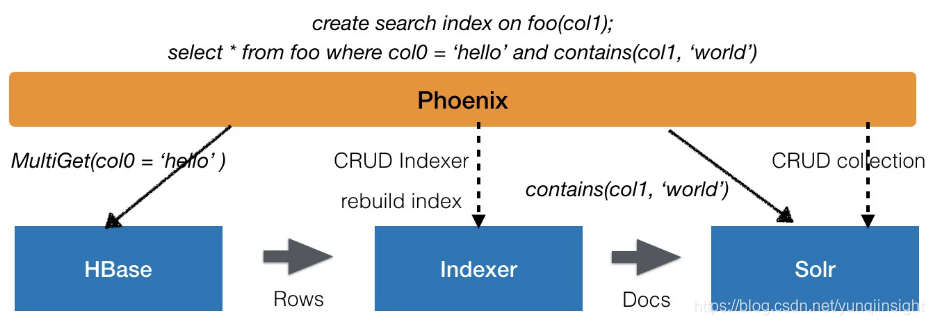

Phoenix目前基本的架构如图所示，我们让Phoenix支持了HBase和Solr双引擎，用户可以使用SQL实现对HBase和Solr数据的管理和查询，大大提高了系统的易用性。Solr和HBase之间的同步机制可以参考上节。在支持复杂查询方面，我们设计并实现了一种新的索引：Search Index，使用方式跟Phoenix的Global Index类似，主要区别在于Search Index的索引数据存储在Solr里面，而Global Index的索引数据是一张单独的HBase表。直接通过SQL管理Search Index的生命周期、数据同步和状态，自动映射数据字段类型，并通过SQL支持复杂查询，这极大降低了用户的使用门槛。Search Index可以统一根据HBase和Solr的特性做优化，由于原表在HBase中可以通过RowKey高效查询，Solr中只需要存储作为查询条件的字段的索引数据，查询字段的原数据不需要存储在Solr中，表中的非查询字段则完全不需要存储到Solr中。相对于用户单独购买检索产品，并同步数据的方案，Search Index可以大大降低存储空间。同时，根据索引特性，Phoenix在做执行计划优化时，可以动态选择最优的索引方案。

我们还打造了一个系列的文章，这些文章是很多国内用户熟悉和学习Phoenix的入门资料，在社区里面也收获了较高的影响力，参考 Phoenix入门到精通

七、多模领域层

数据类型有表格、文档、宽表、图、时序、时空等不同的类型。云HBase之上打造了 HGraphDB分布式图层、OpenTSDB分布式时序层、Ganos分布式空间层，分别满足3大子场景的诉求。每个都是分布式的组件，具备PB级别的存储、高并发读写及无限扩展的能力。

• HGraphDB
  HGraphDB是云HBase完全自研的组件。HGraphDB基于Tinker pop3实现，支持集成Tinker pop3全套软件栈以及Gremlin语言。HGraphDB是一个OLTP图库，支持schema以及顶点和边的增删改查还有图的遍历。图数据库HGraphDB介绍
• OpenTSDB
  OpenTSDB是社区在HBase的基础之上提供的时序引擎，以HBase为底座，满足PB级别的时序存储需求。团队做了大量优化，为了提升稳定性，其中【时间线压缩优化】是一个比较重要的优化，见：云HBase之OpenTSDB时序引擎压缩优化
• Ganos
  Ganos取名于大地女神盖亚（Gaea）和时间之神柯罗诺斯（Chronos），代表着“时空” 结合。Ganos空间算子增强、时空索引增强、GeoSQL扩展等，与Spark结合支持大规模遥感空间数据在线分析与管理。详细参考文章：阿里云时空数据库引擎HBase Ganos上线，场景、功能、优势全解析

八、列式存储

行列混合HTAP一直是各大数据库梦寐追求大统一的技术，类似于M理论想统一量子力学与万有引力。目前看起来一份存储难以满足各种诉求，通用的做法是行存与列存的数据分开存，实现手段一种是通过同步的方案把行存的数据再转存一份列存，另一种是通过raft等变种协议的手段实现行列副本同时存在。

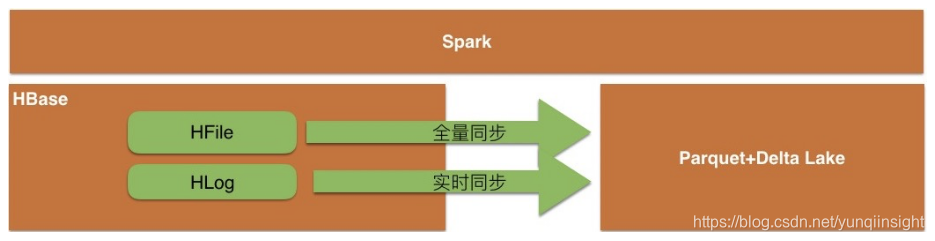

HBase擅长在线查询场景，底层的HFile格式实际还是行存，直接Spark分析HBase表在大范围查询的情况下性能一般(Spark On HBase也有很多优化点)。在这样的背景下我们构建了HBase的实时HLog增量同步归档到列存的链路，来有效满足用户对于HBase数据分析的需求。列存的压缩比比行存高，增加部分存储成本，有效的增强分析能力，用户是能够接受的。HBase搭配列存可以有效的驱动用户业务的发展，列存分析后的结果数据回流到HBase支持业务，让用户业务在HBase平台中快速迭代。在列存之中，也有类似LSM的 Delta+全量的，比如Kudu以及 Delta Lake。云HBase参考了Delta Lake及Parquet技术，提供更加高效的一体化分析。

• Parquet
  Parquet的灵感来自于2010年Google发表的Dremel论文，文中介绍了一种支持嵌套结构的存储格式，并且使用了列式存储的方式提升查询性能，目前Parquet已经是大数据领域最有代表性的列存方式，广泛应用于大数据数据仓库的基础建设。
• Delta
  Delta原本是Spark的商业公司Databriks在存储方面做的闭源特性，偏向实时读写，已于近期开源，核心是解决了大数据分析场景中常见的数据更新的问题。具体做法按列式格式写数据加快分析读，增量更新数据 delta 则采取行式写入支持事务和多版本，然后系统通过后台不断地进行合并。
• 一键同步

用户可以根据自身的业务需求进行转存，对于对实时性要求比较高的用户，可以选择实时同步的方式，BDS服务会实时解析HLog并转存到Delta，用户可以通过Spark对Delta直接进行查询；而对于离线场景的转存，用户可以在控制台上根据自身业务需要进行配置，可以自定义在业务低峰期进行转存，也可以选择是否进行增量和全量合并，后台调度系统会自动触发转存逻辑。

九、分析层

在云HBase平台里面沉淀了不少数据，或者在进入云HBase平台的数据需要流ETL，参考业界的通用做法，目前最流行的计算引擎是Spark，我们引入Apache Spark来满足平台的数据处理需求。Spark采取的是DAG的执行引擎，支持SQL及编程语言，比传统的MR快100倍，另外支持流、批、机器学习、支持SQL&Python&Scala等多种编程语言。云HBase平台提供的能力有流式的ETL、Spark on HBase(也包括其它数据库)及HBase数据转为列存后的分析。为了满足Spark低成本运行的需求，我们即将支持Serverless的能力。Spark在数据库之间，处于一个胶水的作用，平台通过Spark打造数据处理的闭环系统以核心客户的核心问题，比如点触科技的游戏大数据平台

• 支持流式处理
  大部分的系统之中，数据经过中间件之后需要一些预处理再写入到HBase之中，一般需要流的能力。Spark Streaming提供秒级别的流处理能力，另外Structured Streaming可以支持更低时延。平台支持Kafka、阿里云LogHub、DataHub等主要的消息通道。关于很多从业者关心的Spark跟Flink对比的问题，其一，Flink基于pipeline模式的流比Spark基于mini batch的流在延迟上要低，功能上也更强大，但是大部分用户很难用到毫秒级和高阶功能，Spark的流满足了大部分场景；其二，Spark生态要比Flink成熟，影响力也更大。
• Spark On X
  分析层不仅仅支持HBase、Phoenix以外，也包括POALRDB、MySQL、SQLServer、PG、Redis、MongoDB等系统。比如：归档POLARDB数据做分析，Spark On X支持schema映射、算子下推、分区裁剪、列裁剪、BulkGet、优先走索引等优化。算子下推可以减少拉取DB的数据量，以及减少DB的运算压力，从而提高Spark On X的运算性能。HBase一般存储海量数据，单表可达千亿、万亿行数据，Spark On HBase的rowkey过滤字段下推到HBase，查询性能可达毫秒级别。

十、数据工作台

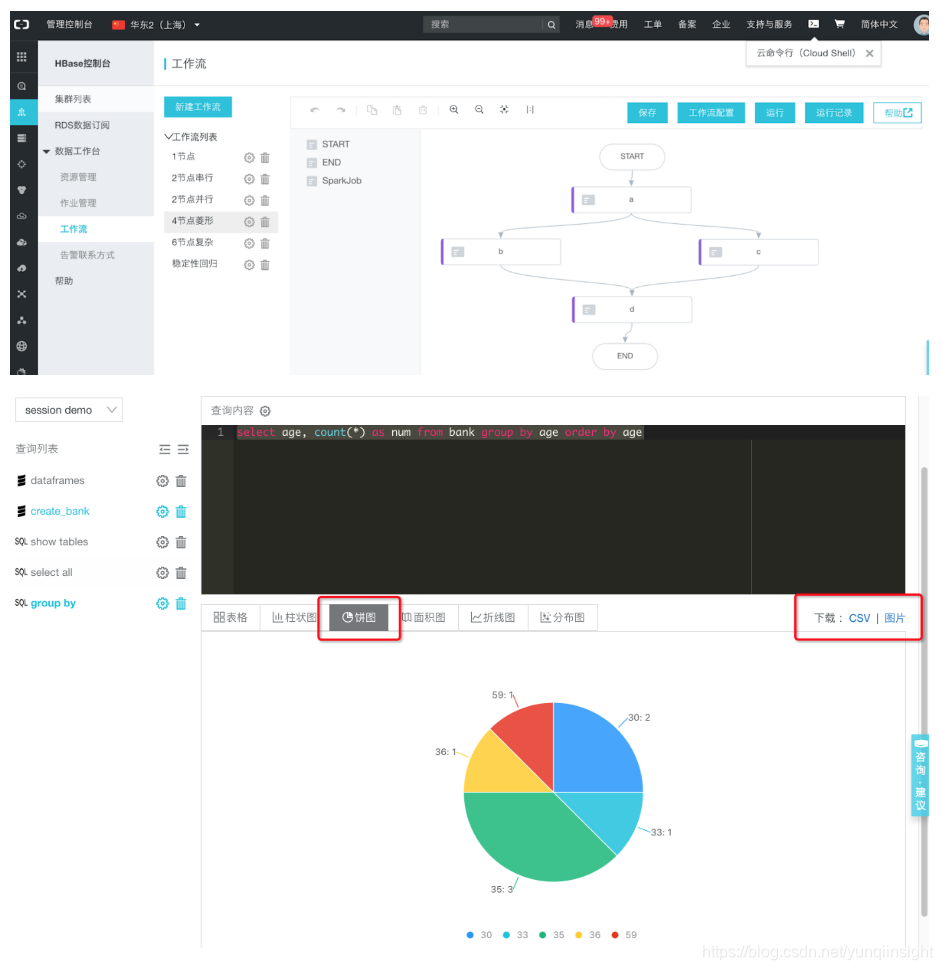

在线DB一般是业务系统连接DB的，但离线的作业与在线的平台不一样，需要提供Job的管理及离线定时运行，另外还需要支持交互式运行。在云HBase平台上，我们提供了 【数据工作台】来满足这一需求。数据工作台能力有：资源管理、作业管理、工作流、回话管理、交互式查询、及作业的告警。作业可以是jar包、python脚本、SQL脚本等；工作流可以把多个作业关联在一起，并可以周期性或者指定固定时间运行；回话管理可以启动一个在线的交互式Spark回话满足交互式查询的诉求；交互式查询可以满足在线运行 sql脚本、python及scala脚本。

十一、DBaaS

云HBase构建了一整套的管理系统，支持全球部署、监控报警(包括云监控及原生自带监控页面)、在线扩容、安全白名单、VPC网络隔离、在线修改配置、公网访问、小版本在线一键升级、分阶段低峰期MajorCompaction优化、自动检测集群可用状态紧急报警人工干预、磁盘容量水位报警等等运维操作及自动化优化。 平台提供7*24小时人工答疑及咨询，可直接咨询钉钉号 云HBase答疑。除此之外，打造了2大企业级特性，备份恢复、BDS服务

• 备份恢复
  HBase的数据也是客户的核心资产，为了保障客户的数据不被意外删除（经常是用户自己误删）时，我们内置了备份恢复的服务。此服务是直接独立于HBase内核，单独进程保障的。基本原理是全量数据拉HFile，增量数据拉Hlog。满足了数百TB数据的备份恢复，实时备份的延迟时间在数分钟以内。数据恢复可以满足按照时间点恢复，数百TB规模的集群基本在2天内完成恢复。不管是备份还是恢复都不影响原来的集群继续提供服务。其中细节点也较多，可以参考访问：云HBase备份恢复，为云HBase数据安全保驾护航
• BDS服务
  数据迁移是一个重的事项，尤其当类似如HBase数十TB数据的迁移。我们专门为云HBase打造数据迁移的服务，命名为BDS。此服务满足各类数据迁移及同步的场景，包括自建HBase集群迁移上阿里云HBase、跨地域迁移，例如从青岛机房迁移到北京机房、HBase1.x升级HBase2.x、网络环境经典网络切换成VPC等

十二、后记

存储、检索、分析是BigData三大核心的能力，也是BigData NoSQL着力打造的核心能力，通过深度整合，更好解决客户风控、画像等数据驱动业务的问题。阿里云云HBase团队，基于云上环境的种种特性，打造了Native的众多优势，目前服务了数千家中小型企业。另外，为了服务中国广大的开发者，自从18年5月，发起成立了【中国HBase技术社区】，举办线下meetup 9场次，邀请内外部嘉宾数十人，报名2801人，公众号1.1w人，直播观看2.1+w人，影响数万企业。特别为开发者提供免费版新人1个月的免费试用，以方便其开发学习以及交流。

未来，我们将继续紧紧贴合云上用户需求打磨产品，打造核心竞争力，提升易用性，保障系统稳定性，以及引入Serverless特性以进一步降低成本。
