ChaosBlade 发布对 C++ 应用混沌实验的支持

前言

为满足 C++ 应用系统故障演练，阿里妈妈安全生产团队开源了 C++ 混沌实验执行器，填补了 C++ 应用混沌工程实验的空白，其遵循《混沌实验模型》，可通过 ChaosBlade 工具直接执行。项目详情点击这里！。

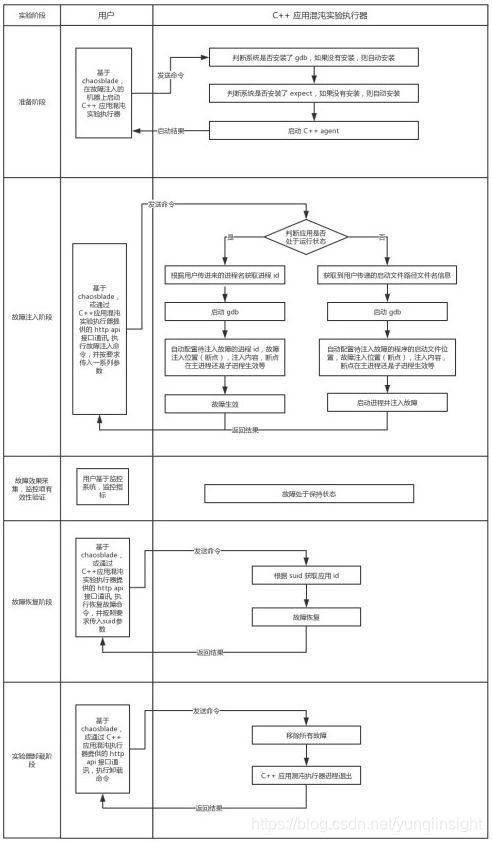

本文重点介绍该执行器的架构图、支持的实验场景，并以 Demo 为例介绍具体的使用方式，附录介绍了阿里妈妈内部混沌实验流程。

新版本 chaosblade 下载地址在这里!

实验场景

目前支持的 C++ 混沌实验场景如下，具体使用方式可详见下文：

针对某个方法，或者某行代码注入延迟故障；
针对某个方法，或者某行代码注入替换变量，或者对象值，可以制造调用第三方接口返回结果中包含错误码等等故障；
针对某个方法，或者某行代码注入立刻退出方法并返回指定值（可以是错误值）的故障；

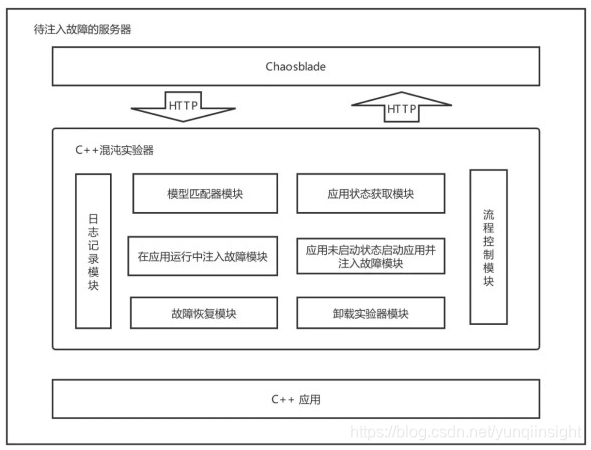

架构图

解释说明：

C++ 混沌实验执行器包括 8 个模块：模型匹配器模块、应用状态获取模块、流程控制模块、在应用运行中注入故障模块、应用未启动状态启动应用并注入故障模块、故障恢复模块、卸载实验器模块和日志记录模块；
模型匹配器模块：会把用户传入的参数匹配《混沌实验模型》，发现不符合规范的参数，将停止执行，并返回用户相应提示；
应用状态获取模块：获取待注入故障的 C++ 应用目前的状态；
流程控制模块：可以控制整个实验器的运行流程；
在应用运行中注入故障模块：在 C++ 应用运行状态时，在不改变应用原有代码，和编译文件的情况下，直接注入故障到进程；
应用未启动状态启动应用并注入故障模块：在 C++ 应用未启动状态，在不改变应用原有代码，和编译文件的情况下，启动应用，并同时注入故障；
故障恢复模块：当某一个实验或演练场景完成，基于该模块移除该场景的故障；
卸载实验器模块：当所有实验或演练场景都完成，基于该模块移除应用所有故障，并退出 C++ 混沌实验执行器的进程；
日志记录模块：可以把 C++ 混沌实验执行器运行过程中的情况记录到日志中；
C++ 应用：待注入故障的应用，在故障注入过程中，C++ 混沌实验执行器通过 attach 方式把 C++ 应用做为自己的子进程进行状态跟踪；
ChaosBlade：混沌实验注入工具；

使用方法

可以通过如下三种方式对 C++ 应用注入故障：

登录待注入故障的机器，使用 chaosblade 提供的命令行方式实施演练；
登录待注入故障的机器，手动启动 C++ 应用混沌实验执行器，直接调用执行器提供的 api 实施演练；
通过混沌实验平台，可以很方便的对多台机器，甚至整个分组集群同时注入故障，阿里云 AHAS 后续会支持此执行器；

接下来，通过一个 C++ 应用混沌实验 DEMO 给大家介绍前两种方式怎样实现一次 C++ 应用的混沌实验。

C++ 应用混沌实验DEMO

这次实验，我们演练 linux 系统下 C++ 实现的 socket server 应用和 socket client 应用通讯的过程中，socket server 接口延迟 3 秒。接下来我们下载所需要的 Socket Demo：
Socket-server.tar.gz下载地址,详情参考这里！

下载完成后，解压并编译：

g++ -g -c tcp_server.cpp -o tcp_server.o
g++ -g tcp_server.o main.cpp -I. -o server

Socket-client.tar.gz下载地址，详情参考这里！

下载完成后，解压并编译：

g++ -g -c tcp_client.cpp -o tcp_client.o
g++ -g tcp_client.o main.cpp -I. -o client

启动 socket server：

./server 9527

启动 socket client:

./client 127.0.0.1 9527

启动成功以后会提示："send message to server"

接下来输入想传给 socket server 内容比如：666

socket server 应用收到消息以后提示:

Received a connection from 127.0.0.1

Received message: 666
完成以上步骤表示 socket server 应用和 socket client 应用部署成功。

通过 chaosblade 的命令行方式实施演练
接下来我们要使用 blade 工具进行混沌实验，在执行实验前，我们需要先执行 prepare 命令，挂载所需要的 c++ agent：

./blade prepare cplus --port 8370 --wait-time 10

返回以下结果，表示实验准备成功：

{"code":200,"success":true,"result":"e669d57f079a00cc"}

我们开始实施混沌实验，调用 socket server 接口延迟 3 秒，我们执行以下命令：

./blade create cplus delay --delayDuration 3 --breakLine tcp_server.cpp:33 --fileLocateAndName /home/admin/socketServer/server --forkMode child --processName server --initParams 9527 --libLoad /home/lib

返回以下结果，表示执行成功;

{"code":200,"success":true,"result":"ec695fee1e458fc6"}

对实施实验的命令进行解析：

--delayDuration: 3，表示延迟 3 s；单位是 s （delay action 特有的过滤条件）
--breakLine: tcp_server.cpp:33，加入断点的位置，可以是某一行，也可以是某个方法名 (对应混沌实验模型的 Matcher：实验规则匹配器)
--fileLocateAndName: /home/admin/socketServer/server，C++应用可执行文件的位置和名字 (对应混沌实验模型的 Matcher：实验规则匹配器)
--forkMode: child，表示我们把故障注入到子进程还是父进程 (对应混沌实验模型的 Matcher：实验规则匹配器)
--processName: server，可以唯一标识出C++应用进程的标识，比如进程名 (对应混沌实验模型的 Matcher：实验规则匹配器)
--initParams: 9527，C++ 进程正常启动的时候，启动命令中执行文件后面的参数 (对应混沌实验模型的 Matcher：实验规则匹配器)
--libLoad: /home/lib，如果启动C++ 进程的时候如果需要设置类库文件夹地址，可以在这里设置（比如 /home/lib），如果启动时，不需要加载自定义类库，该项可以填入空格 (对应混沌实验模型的 Matcher：实验规则匹配器)

完成实验后，可以执行如下命令停止当前延迟的混沌实验：

./blade destroy ec695fee1e458fc6

ec695fee1e458fc6 是之前创建实验返回的 UID

注：接收到 destroy 请求后，会删除与 UID 相对应的混沌实验规则。

不尽兴的话，我们再实施对 server 内部变量的修改，把 server 对外开放的监听端口 9527 改成 9529。

和刚才延迟命令参数差不多，因为相同的参数是演练 C++ 应用所需要的，不同的是没有了 --delayDuration，多了个 --varaibleName 和 --varaibleValue 参数。我们模拟调用刚才的服务对外开放的监听端口 9527 改成 9529：

./blade c cplus modify --varaibleName listen_port --varaibleValue 9529 --breakLine tcp_server.cpp:11 --fileLocateAndName /home/admin/socketServer/server --forkMode child --processName server --initParams 9527 --libLoad /home/lib

返回以下结果，并在 socket client 可验证端口是否被修改。

{"code":200,"success":true,"result":"09dd96f4c062df69"}

停止此次试验：

./blade destroy 09dd96f4c062df69

最后，我们撤销刚才的实验准备，即卸载 c++ Agent：

./blade revoke e669d57f079a00cc

直接调用执行器提供的 api 实施演练
挂载所需要的 c++ agent：

nohup java -jar chaosblade-exec-cplus.jar --server.port=8703 --script.location=/home/staragent/plugins/monkeyking/chaosblade/lib/cplus/ &

开始故障注入，发送 url 请求：

chaosblade/create?suid=e669d57f079a00cc&target=cplus&action=delay&breakLine=tcp_server.cpp:33&fileLocateAndName=/home/admin/socketServer/server&forkMode=child&processName=server&delayDuration=3&initParams=9527&libLoad=

其中请求参数为

{"suid": "e669d57f079a00cc","target": "cplus","action": "delay","breakLine": "tcp_server.cpp:33","fileLocateAndName": "/home/admin/socketServer/server","forkMode": "child","processName": "server","delayDuration": “3”,"initParams": "9527","libLoad": ""
}

这种方式增加了几个参数，解析如下：

create: 创建混沌实验请求

suid: 请求参数，实验的 ID，后续停止实验会用到此 ID

target: 请求参数，实验的组件目标，cplus 代表针对 C++ 应用的实验

action: 请求参数，执行实验的场景，delay

注：

suid、target、action 是 create 请求的必要参数， breakLine、fileLocateAndName、forkMode、processName、delayDuration、initParams、libLoad 参数根据 target 和 action 的不同而不同。

接收到请求，会根据 target 和 action 调用参数校验器，验证参数值是否合法，如果合法，则记录此次试验；

对应组件埋点触发时，如果查询到有此组件的实验，则获取匹配器所需参数，和下发的实验规则进行匹配，匹配成功，则调用场景执行器触发实验。

停止此次试验，通过发url 请求：chaosblade/destroy?suid=ec695fee1e458fc6

其中请求参数是：
