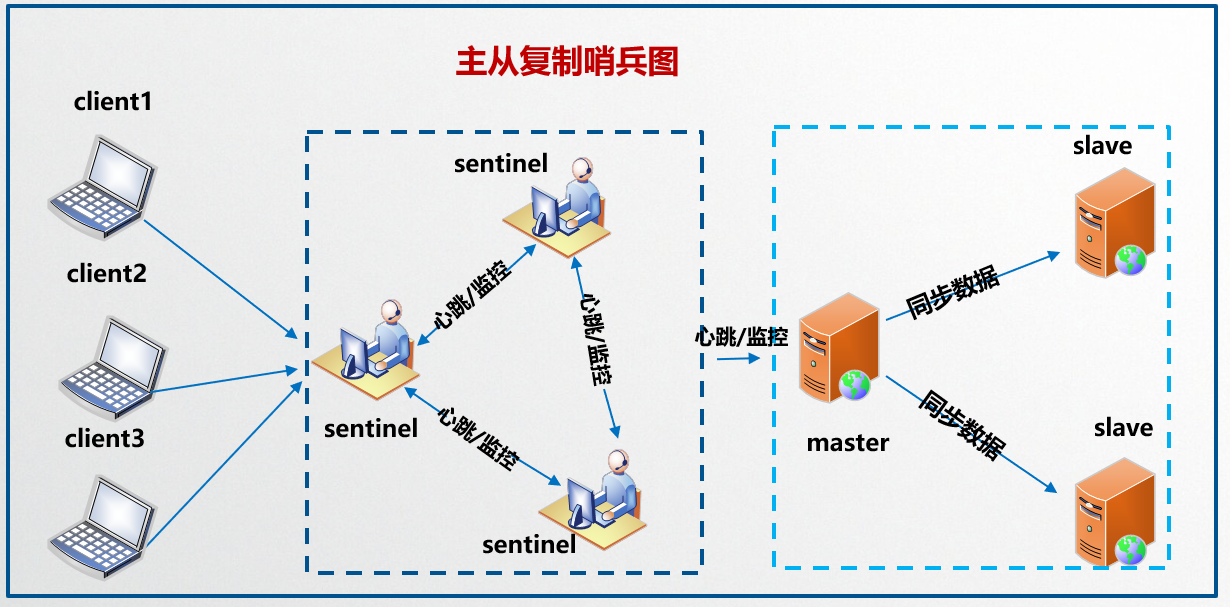

1. 主从复制哨兵架构图

2. 定时任务

Sentinel内部有3个定时任务分别是：

• 每1秒每个Sentinel对其他Sentienl和Redis节点执行 PING 操作(监控)
• 每2秒每个Sentinel通过Master节点的channel交换信息(Publish/Subscribe)
• 每10秒每个Sentinel会对Master和Slave执行 INFO 命令

3. 主观下线

所谓主观下线，(简称SDOWN)指的是单个Sentinel实例对服务器做出下线的判断，即单个Sentinel认为某个服务下线(有可能是接收不到订阅，之间的网络不通等等原因)

4. 客观下线

(简称ODOWN)指的是多个Sentinel实例在对同一个服务器做出SDOWN判断，并且通过命令相互交流之后，得出的服务器下线判断，然后开启faliover。

5. 仲裁

指的是配置文件中的quorum选项
quorum的值一般设置Sentinel个数的二分之一加1，例如3个Sentinel就设置为2.

6. 哨兵工作原理

• 1.每秒PING
• 2.有效回复PING 命令时间超时配置文件down-after-milliseconds选项所指定的值，被认定主观下线。
• 3.确认主观下线状态
• 满足条件，客观下线
• 5.投票选举主节点，从节点复制数据
• 6.当主节点编辑为客观下线，INFO命令触发由10s依次调整为1s一次。
• 7.若没有足够数量的Sentinel同意Master已经下线，Master的客观下线状态就会被移除。若Master重定向Sentinel的PING命令返回有效回复，Master的主观下线状态就会移除。
