单控制平面拓扑下，多个 Kubernetes 集群共同使用在其中一个集群上运行的单个 Istio 控制平面。控制平面的 Pilot 管理本地和远程集群上的服务，并为所有集群配置 Envoy Sidecar 代理。

集群感知的服务路由

Istio 1.1 中引入了集群感知的服务路由能力，在单一控制平面拓扑配置下，使用 Istio 的 Split-horizon EDS（水平分割端点发现服务）功能可以通过其入口网关将服务请求路由到其他集群。基于请求源的位置，Istio 能够将请求路由到不同的端点。

在该配置中，从一个集群中的 Sidecar 代理到同一集群中的服务的请求仍然被转发到本地服务 IP。如果目标工作负载在其他集群中运行，则使用远程集群的网关 IP 来连接到该服务。

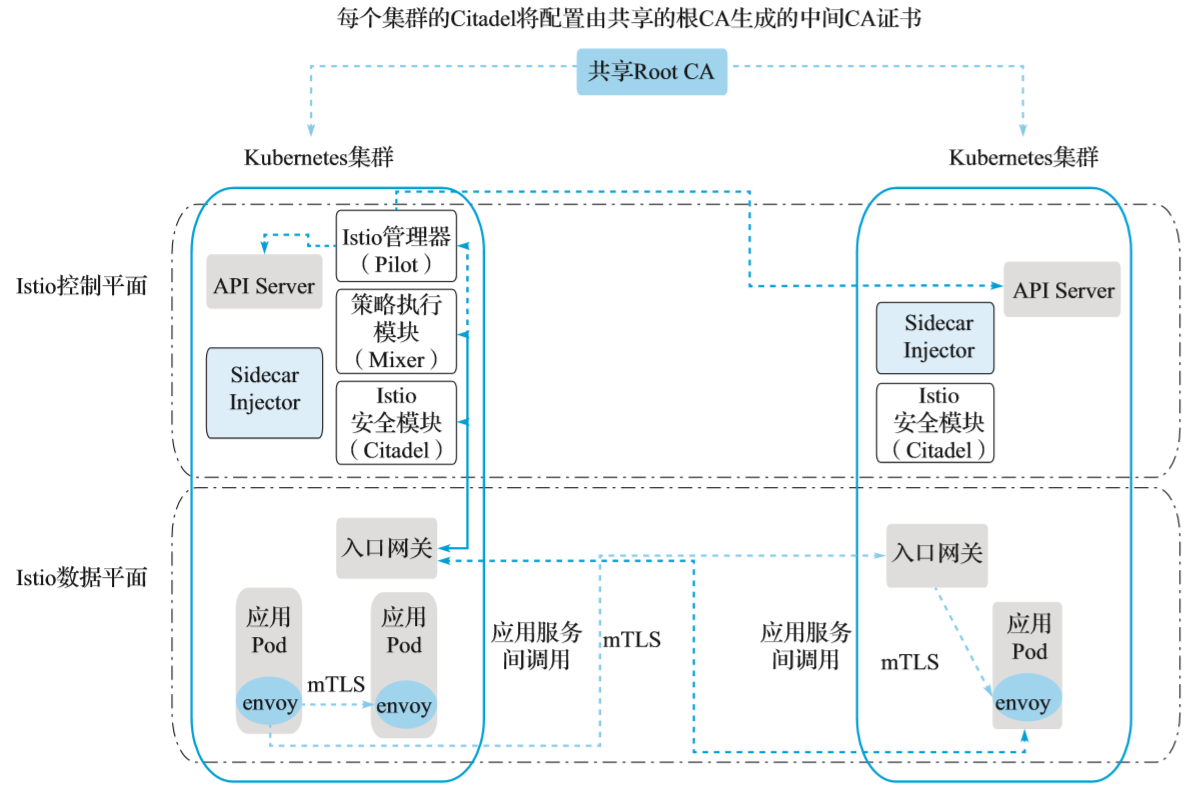

（集群感知的服务路由）

如图所示，主集群 cluster1 运行全套的 Istio 控制平面组件，同时集群 cluster2 仅运行 Istio Citadel、Sidecar Injector 和 Ingress 网关。不需要 VPN 连接，不同集群中的工作负载之间也不需要直接网络访问。

从共享的根 CA 为每个集群的 Citadel 生成中间 CA 证书，共享的根 CA 启用跨不同集群的双向 TLS 通信。为了便于说明，我们将 samples/certs 目录下 Istio 安装中提供的示例根 CA 证书用于两个集群。在实际部署中，你可能会为每个集群使用不同的 CA 证书，所有 CA 证书都由公共根 CA 签名。

在每个 Kubernetes 集群中（包括示例中的集群 cluster1 与 cluster2）使用以下命令为生成的 CA 证书创建 Kubernetes 密钥：

kubectl
create namespace istio-system
kubectl
create secret generic cacerts -n istio-system \--from-file=samples/certs/ca-cert.pem \--from-file=samples/certs/ca-key.pem \--from-file=samples/certs/root-cert.pem \--from-file=samples/certs/cert-chain.pem

Istio 控制平面组件

在部署全套 Istio 控制平面组件的集群 cluster1 中，按照以下步骤执行：

1.安装 Istio 的 CRD 并等待几秒钟，以便将它们提交给 Kubernetes API 服务器，如下所示：

for
i in install/kubernetes/helm/istio-init/files/crd*yaml; do kubectl apply -f $i;
done

2.然后开始在集群 cluster1 中部署 Istio 控制平面。

如果 helm 依赖项缺失或者不是最新的，可以通过 helm dep update 来更新这些依赖项。需要注意的是，因为没有使用 istio-cni，可以暂时将其从依赖项 requirements.yaml 中去掉再执行更新操作。具体命令如下所示：

helm
template --name=istio --namespace=istio-system \
--set
global.mtls.enabled=true \
--set
security.selfSigned=false \
--set
global.controlPlaneSecurityEnabled=true \
--set
global.meshExpansion.enabled=true \
--set
global.meshNetworks.network2.endpoints[0].fromRegistry=n2-k8s-config \
--set
global.meshNetworks.network2.gateways[0].address=0.0.0.0 \
--set
global.meshNetworks.network2.gateways[0].port=15443 \
install/kubernetes/helm/istio
> ./istio-auth.yaml

请注意，网关地址设置为 0.0.0.0。这是一个临时占位符值，在集群 cluster2 部署之后将更新为其网关的公共 IP 值。

将 Istio 部署到 cluster1，如下所示：

kubectl
apply -f ./istio-auth.yaml

确保上述步骤在 Kubernetes 集群中执行成功。

3. 创建网关以访问远程服务，如下所示：

kubectl
create -f - <<EOF
apiVersion:
networking.istio.io/v1alpha3
kind:
Gateway
metadata:name: cluster-aware-gatewaynamespace: istio-system
spec:selector:istio: ingressgatewayservers:- port:number: 15443name: tlsprotocol: TLStls:mode: AUTO_PASSTHROUGHhosts:- "*"
EOF

上述网关配置了一个专用端口 15443 用来将传入流量传递到请求的 SNI 标头中指定的目标服务，从源服务到目标服务一直使用双向 TLS 连接。

请注意虽然该网关定义应用于集群 cluster1，但因为两个集群都与同一个 Pilot 进行通信，此网关实例同样也适用于集群 cluster2。

istio-remote 组件

在另一集群 cluster2 中部署 istio-remote 组件，按照以下步骤执行：

1.首先获取集群 cluster1 的入口网关地址，如下所示：

export
LOCAL_GW_ADDR=$(kubectl get svc --selector=app=istio-ingressgateway \-n istio-system -o
jsonpath="{.items[0].status.loadBalancer.ingress[0].ip}")

通过执行以下命令，使用 Helm 创建 Istio remote 部署 YAML 文件：

helm
template --name istio-remote --namespace=istio-system \
--values
install/kubernetes/helm/istio/values-istio-remote.yaml \
--set
global.mtls.enabled=true \
--set
gateways.enabled=true \
--set
security.selfSigned=false \
--set
global.controlPlaneSecurityEnabled=true \
--set
global.createRemoteSvcEndpoints=true \
--set
global.remotePilotCreateSvcEndpoint=true \
--set
global.remotePilotAddress=${LOCAL_GW_ADDR} \
--set
global.remotePolicyAddress=${LOCAL_GW_ADDR} \
--set
global.remoteTelemetryAddress=${LOCAL_GW_ADDR} \
--set
gateways.istio-ingressgateway.env.ISTIO_META_NETWORK="network2" \
--set
global.network="network2" \
install/kubernetes/helm/istio
> istio-remote-auth.yaml

2. 将 Istio remote 组件部署到 cluster2，如下所示：

kubectl
apply -f ./istio-remote-auth.yaml

确保上述步骤在 Kubernetes 集群中执行成功。

3.更新集群 cluster1 的配置项 istio，获取集群 cluster2 的入口网关地址，如下所示：

export
REMOTE_GW_ADDR=$(kubectl get --context=$CTX_REMOTE svc --selector=app=
istio-ingressgateway
-n istio-system -o jsonpath="{.items[0].status.loadBalancer.ingress
[0].ip}")

在集群 cluster1 中编辑命名空间 istio-system 下的配置项 istio，替换 network2 的网关地址，从 0.0.0.0 变成集群 cluster2 的入口网关地址 ${REMOTE_GW_ADDR}。保存后，Pilot 将自动读取更新的网络配置。

4.创建集群 cluster2 的 Kubeconfig。通过以下命令，在集群 cluster2 上创建服务账号 istio-multi 的 Kubeconfig，并保存为文件 n2-k8s-config：

CLUSTER_NAME="cluster2"
SERVER=$(kubectl
config view --minify=true -o "jsonpath={.clusters[].cluster.server}")
SECRET_NAME=$(kubectl
get sa istio-multi -n istio-system -o jsonpath='{.secrets[].name}')
CA_DATA=$(kubectl
get secret ${SECRET_NAME} -n istio-system -o
"jsonpath={.data['ca\.crt']}")
TOKEN=$(kubectl
get secret ${SECRET_NAME} -n istio-system -o
"jsonpath={.data['token']}" | base64 --decode)
cat
<<EOF > n2-k8s-config
apiVersion:
v1
kind:
Config
clusters:- cluster:certificate-authority-data: ${CA_DATA}server: ${SERVER}name: ${CLUSTER_NAME}
contexts:- context:cluster: ${CLUSTER_NAME}user: ${CLUSTER_NAME}name: ${CLUSTER_NAME}
current-context:
${CLUSTER_NAME}
users:- name: ${CLUSTER_NAME}user:token: ${TOKEN}
EOF

5.将集群 cluster2 加入到 Istio 控制平面。

在集群 clusterl 执行以下命令，将上述生成的集群 cluster2 的 kubeconfig 添加到集群 cluster1 的 secret 中，执行这些命令后，集群 cluster1 中的 Istio Pilot 将开始监听集群 cluster2 的服务和实例，就像监听集群 cluster1 中的服务与实例一样：

kubectl
create secret generic n2-k8s-secret --from-file n2-k8s-config -n istio-system
kubectl
label secret n2-k8s-secret istio/multiCluster=true -n istio-system

部署示例应用

为了演示跨集群访问，在第一个 Kubernetes 集群 cluster1 中部署 sleep 应用服务和版本 v1 的 helloworld 服务，在第二个集群 cluster2 中部署版本 v2 的 helloworld 服务，然后验证 sleep 应用是否可以调用本地或者远程集群的 helloworld 服务。

1.部署 sleep 和版本 v1 的 helloworld 服务到第一个集群 cluster1 中，执行如下命令：

kubectl
create namespace app1
kubectl
label namespace app1 istio-injection=enabled
kubectl
apply -n app1 -f samples/sleep/sleep.yaml
kubectl
apply -n app1 -f samples/helloworld/service.yaml
kubectl
apply -n app1 -f samples/helloworld/helloworld.yaml -l version=v1
export
SLEEP_POD=$(kubectl get -n app1 pod -l app=sleep -o
jsonpath={.items..metadata.name})

2.部署版本 v2 的 helloworld 服务到第二个集群 cluster2 中，执行如下命令：

kubectl
create namespace app1
kubectl
label namespace app1 istio-injection=enabled
kubectl
apply -n app1 -f samples/helloworld/service.yaml
kubectl
apply -n app1 -f samples/helloworld/helloworld.yaml -l version=v2

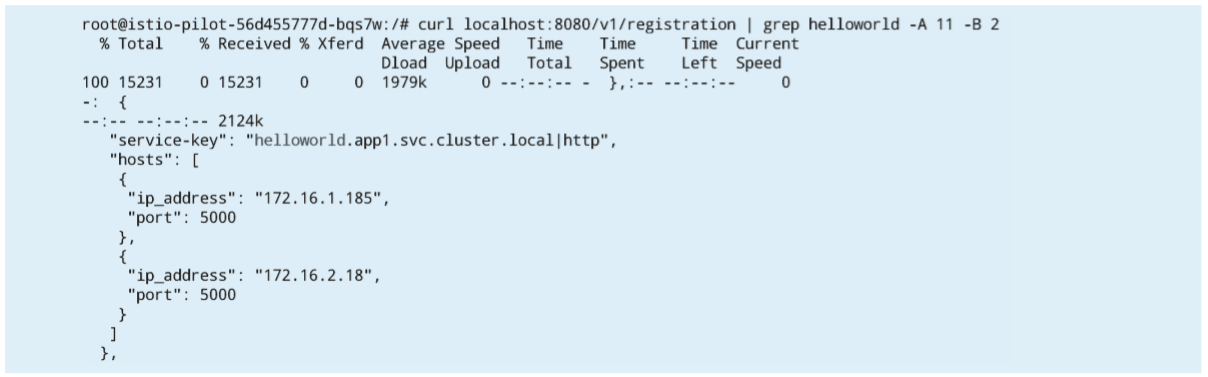

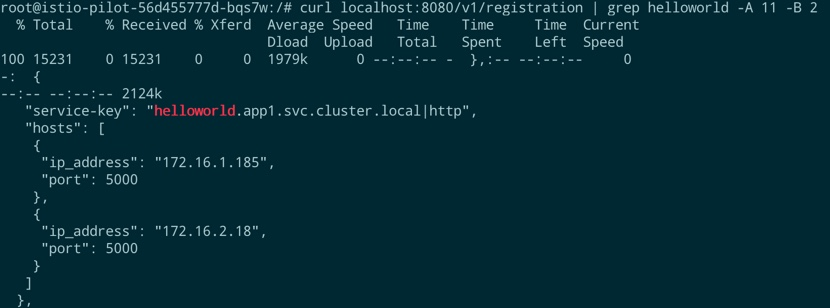

3.登录到命名空间 istio-system 下的 istio-pilot 容器中，运行 curl localhost:8080/v1/registration | grep helloworld -A 11 -B 2 命令，如果得到如下类似的结果就说明版本 v1 与 v2 的 helloworld 服务都已经注册到 Istio 控制平面中了：


4.验证在集群 cluster1 中的 sleep 服务是否可以正常调用本地或者远程集群的 helloworld 服务，在集群 cluster1 下执行如下命令：

kubectl
exec -it -n app1 $SLEEP_POD sh

登录到容器中，运行 curl helloworld.app1:5000/hello。

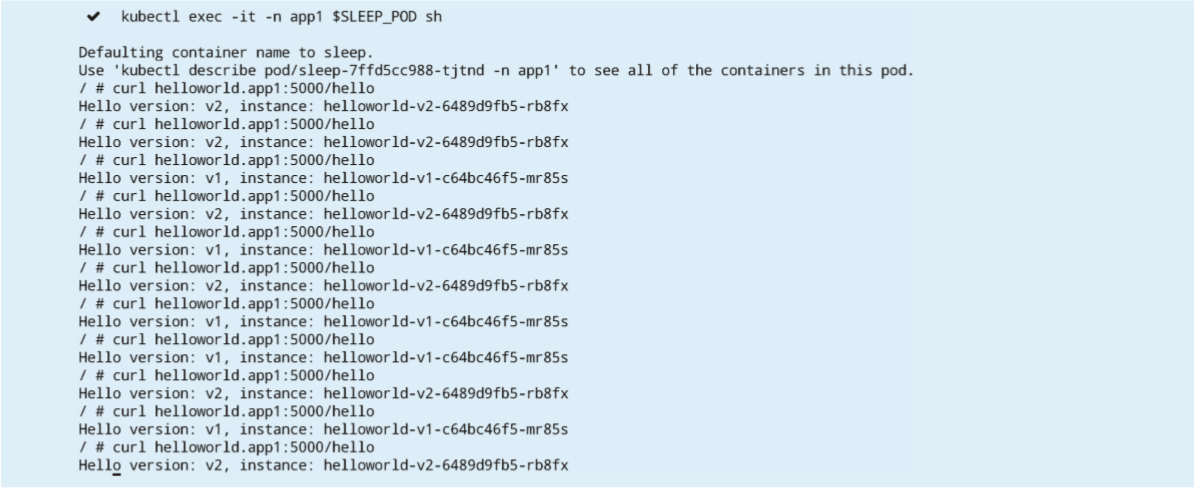

如果设置正确，则在返回的调用结果中可以看到两个版本的 helloworld 服务，同时可以通过查看 sleep 容器组中的 istio-proxy 容器日志来验证访问的端点 IP 地址，返回结果如下所示：
