一、责任链

1. 责任链基本概念

客户端发出一个请求，链上的对象都有机会来处理这一请求，而客户端不需要知道谁是具体的处理对象。这样就实现了请求者和接受者之间的解耦，并且在客户端可以实现动态的组合职责链。使编程更有灵活性。

2. 定义

使多个对象都有机会处理请求，从而避免了请求的发送者和接受者之间的耦合关系。将这些对象连成一条链，并沿着这条链传递该请求，直到有对象处理它为止。其过程实际上是一个递归调用。

3. 关键要点

1、有多个对象共同对一个任务进行处理。
2、这些对象使用链式存储结构，形成一个链，每个对象知道自己的下一个对象。
3、一个对象对任务进行处理，可以添加一些操作后将对象传递个下一个任务。也可以在此对象上结束任务的处理，并结束任务。
4、客户端负责组装链式结构，但是客户端不需要关心最终是谁来处理了任务。
多个对象指的是什么意思？

4. 责任链模式优缺点

优点：
职责链模式的最主要功能就是：动态组合，请求者和接受者解耦。
请求者和接受者松散耦合：请求者不需要知道接受者，也不需要知道如何处理。每个职责对象只负责自己的职责范围，其他的交给后继者。各个组件间完全解耦。
动态组合职责：职责链模式会把功能分散到单独的职责对象中，然后在使用时动态的组合形成链，从而可以灵活的分配职责对象，也可以灵活的添加改变对象职责。

缺点：
产生很多细粒度的对象：因为功能处理都分散到了单独的职责对象中，每个对象功能单一，要把整个流程处理完，需要很多的职责对象，会产生大量的细粒度职责对象。
不一定能处理：每个职责对象都只负责自己的部分，这样就可以出现某个请求，即使把整个链走完，都没有职责对象处理它。这就需要提供默认处理，并且注意构造链的有效性。

5. 责任链模式类结构图

1.抽象处理者(Handler)角色：定义出一个处理请求的接口。如果需要，接口可以定义出一个方法以设定和返回对下家的引用。这个角色通常由一个Java抽象类或者Java接口实现。上图中Handler类的聚合关系给出了具体子类对下家的引用，抽象方法handleRequest()规范了子类处理请求的操作。
　2.具体处理者(ConcreteHandler)角色：具体处理者接到请求后，可以选择将请求处理掉，或者将请求传给下家。由于具体处理者持有对下家的引用，因此，如果需要，具体处理者可以访问下家
责任链模式应用场景

多条件流程判断权限控制
ERP系统流程审批总经理、人事经理、项目经理

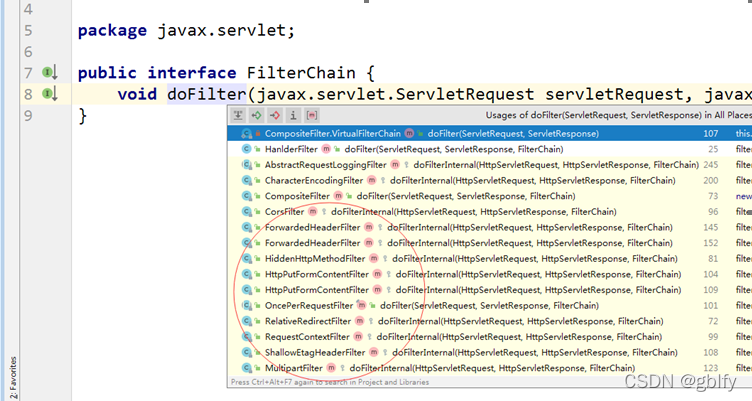

Java过滤器的底层实现Filter
风控系统失信名单→信用卡是否逾期→蚂蚁信用积分650
比如：在Java过滤器中客户端发送请求到服务器端，过滤会经过参数过滤、session过滤、表单过滤、隐藏过滤、检测请求头过滤

在这里插入图片描述

6. 网关权限控制责任链模式

在网关作为微服务程序的入口，拦截客户端所有的请求实现权限控制，比如先判断Api接口限流、黑名单、用户会话、参数过滤。
Api接口限流→黑名单拦截→用户会话→参数过滤

二、构建企业级风控系统

2.1. 定义公共抽象任务

package com.gblfy.mapper;/*** 公共抽象任务** @author gblfy* @date 2022-03-14*/
public abstract class GatewayHandler {/*** 处理业务逻辑*/public abstract void doService();protected GatewayHandler nextGatewayHandler;public GatewayHandler() {}public GatewayHandler(GatewayHandler nextGatewayHandler) {this.nextGatewayHandler = nextGatewayHandler;}//责任链工厂时用到此构造方法public void setNextGatewayHandler(GatewayHandler nextGatewayHandler) {this.nextGatewayHandler = nextGatewayHandler;}
}

2.2. (失信名单)校验处理类

package com.gblfy.service;import com.gblfy.mapper.GatewayHandler;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Service;/*** (失信名单)校验** @author gblfy* @date 2022-03-14*/
@Slf4j
@Service
public class DishonestListHandler extends GatewayHandler {public DishonestListHandler() {}public DishonestListHandler(GatewayHandler nextGatewayHandler) {super(nextGatewayHandler);}@Overridepublic void doService() {log.info("---------------------(失信名单)校验处理逻辑---------------------");nextGatewayHandler.doService();}
}

2.3. (信用卡)逾期处理类

package com.gblfy.service;import com.gblfy.mapper.GatewayHandler;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Service;/*** (信用卡)逾期** @author gblfy* @date 2022-03-14*/
@Slf4j
@Service
public class CreditCardOverdueHandler extends GatewayHandler {public CreditCardOverdueHandler() {}@Overridepublic void doService() {log.info("---------------------(信用卡)逾期处理逻辑---------------------");nextGatewayHandler.doService();}public CreditCardOverdueHandler(GatewayHandler nextGatewayHandler) {super(nextGatewayHandler);}
}

2.4. (蚂蚁信用积分)处理类

package com.gblfy.service;import com.gblfy.mapper.GatewayHandler;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Service;/*** (蚂蚁信用积分)** @author gblfy* @date 2022-03-14*/
@Slf4j
@Service
public class CreditPointsHandler extends GatewayHandler {public CreditPointsHandler() {}@Overridepublic void doService() {log.info("---------------------(蚂蚁信用积分)处理逻辑--->700分------------------");}public CreditPointsHandler(GatewayHandler nextGatewayHandler) {super(nextGatewayHandler);}
}

2.5. 责任链工厂(第一种)

package com.gblfy.factory;import com.gblfy.service.CreditCardOverdueHandler;
import com.gblfy.service.DishonestListHandler;
import com.gblfy.service.CreditPointsHandler;
import org.springframework.stereotype.Component;/*** 责任链工厂(第一种)** @author gblfy* @date 2022-03-14*/
@Component
public class FactoryHandler {public DishonestListHandler getCurrentLimitHandler() {DishonestListHandler dishonestListHandler = new DishonestListHandler();CreditCardOverdueHandler creditCardOverdueHandler = new CreditCardOverdueHandler();//失信名单指向->>用卡是否逾期校验dishonestListHandler.setNextGatewayHandler(creditCardOverdueHandler);//信用卡是否逾期校验指向->>蚂蚁信用积分是否大于700分creditCardOverdueHandler.setNextGatewayHandler(new CreditPointsHandler());return dishonestListHandler;}public static void main(String[] args) {new FactoryHandler().getCurrentLimitHandler().doService();}
}

三、模式重构升级

3.1. mysql表结构

drop database  IF EXISTS `design_pattern`;
create database `design_pattern`;
use `design_pattern`;SET NAMES utf8mb4;
SET FOREIGN_KEY_CHECKS = 0;-- ----------------------------
-- Table structure for gblfy_strategy
-- ----------------------------
DROP TABLE IF EXISTS `gateway_handler`;
CREATE TABLE `gateway_handler`  (`id` int NOT NULL AUTO_INCREMENT COMMENT '主键ID',`handler_name` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '节点名称',`handler_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '节点主键id',`prev_handler_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '上一个节点',`next_handler_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '下一个节点',PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 19 CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '权限表' ROW_FORMAT = DYNAMIC;-- ----------------------------
-- Records of gateway_handler
-- ----------------------------
INSERT INTO `gateway_handler` VALUES (16, '失信名单校验', 'dishonestListHandler', NULL, 'creditCardOverdueHandler');
INSERT INTO `gateway_handler` VALUES (17, '信用卡是否逾期', 'creditCardOverdueHandler', 'dishonestListHandler', 'creditPointsHandler');
INSERT INTO `gateway_handler` VALUES (18, '蚂蚁积分是否大于700分', 'creditPointsHandler', 'creditCardOverdueHandler', NULL);

3.2. 任务实体

package com.gblfy.entity;import com.baomidou.mybatisplus.annotation.*;
import lombok.Data;@Data
@TableName("gateway_handler")
public class GatewayHandlerEntity {// 策略配置主键@TableId(value = "id", type = IdType.ASSIGN_ID)private Long id;//节点名称（Api接口限流、黑名单拦截、token验证）@TableField("handler_name")private String handlerName;//节点ID@TableField("handler_id")private String handlerId;//上一个节点@TableField("prev_handler_id")private String prevHandlerId;//下一个节点@TableField("next_handler_id")private String nextHandlerId;
}

3.3. 责任链接口

package com.gblfy.mapper;import com.baomidou.mybatisplus.core.mapper.BaseMapper;
import com.gblfy.entity.GatewayHandlerEntity;/*** 责任链接口** @author gblfy* @date 2022-03-13*/
public interface GatewayHandlerMapper extends BaseMapper<GatewayHandlerEntity> {
}

3.4. Spring上下文工具类

package com.gblfy.utils;import org.springframework.beans.BeansException;
import org.springframework.context.ApplicationContext;
import org.springframework.context.ApplicationContextAware;
import org.springframework.stereotype.Component;/*** 获取Spring上下文工具类** @author gblfy* @date 2022-03-13*/
@Component
public class SpringContextUtils implements ApplicationContextAware {private static ApplicationContext applicationContext;@Overridepublic void setApplicationContext(ApplicationContext applicationContext) throws BeansException {SpringContextUtils.applicationContext = applicationContext;}//获取applicationContextpublic static ApplicationContext getApplicationContext() {return applicationContext;}//通过name获取 Bean.public static Object getBean(String name) {return getApplicationContext().getBean(name);}//通过class获取Bean.public static <T> T getBean(Class<T> clazz) {return getApplicationContext().getBean(clazz);}//通过name,以及Clazz返回指定的Beanpublic static <T> T getBean(String name, Class<T> clazz) {return getApplicationContext().getBean(name, clazz);}}

3.5. 责任链处理类

package com.gblfy.factory;import com.baomidou.mybatisplus.core.conditions.query.QueryWrapper;
import com.gblfy.entity.GatewayHandlerEntity;
import com.gblfy.mapper.GatewayHandler;
import com.gblfy.mapper.GatewayHandlerMapper;
import com.gblfy.utils.SpringContextUtils;
import lombok.extern.slf4j.Slf4j;
import org.apache.commons.lang3.StringUtils;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;/*** 责任链处理类(数据库方案)** @author gblfy* @date 2022-03-14*/
@Slf4j
@Component
public class DbHandle {@Autowiredprivate GatewayHandlerMapper gatewayHandlerMapper;private GatewayHandler firstGatewayHandler;//当数据库审批节点发生变化时，需要将firstGatewayHandler设置为nullpublic GatewayHandler getFirstGatewayHandler() {if (firstGatewayHandler != null) {return firstGatewayHandler;}// 1.查询头节点handle beanid 查询prev_handler_id为空的情况下，标明为头节点GatewayHandlerEntity gatewayHandlerEntity = gatewayHandlerMapper.selectOne(new QueryWrapper<GatewayHandlerEntity>().lambda().isNull(GatewayHandlerEntity::getPrevHandlerId));if (gatewayHandlerEntity == null) {log.error("很抱歉，您没有配置头节点");return null;}// 2.获取头节点的handleidString firstHandlerId = gatewayHandlerEntity.getHandlerId();if (StringUtils.isEmpty(firstHandlerId)) {log.error("很抱歉，您没有配置头节点");return null;}// 3.从容器中获取HandlerId对应的对象firstGatewayHandler = SpringContextUtils.getBean(firstHandlerId, GatewayHandler.class);if (firstGatewayHandler == null) {log.error("您的代码中，没有配置{}", firstHandlerId + ",的对象");return null;}// 4.能够成功获取限流处理器，获取下一个处理器beanidString nextHandlerId = gatewayHandlerEntity.getNextHandlerId();// 5.定义一个中间变量，解决最后一个对象覆盖第一个对象的问题->>记录当前循环的对象GatewayHandler tempGatewayHandler = firstGatewayHandler;// 6.当下一个节点不为空时，开始递归获取while (StringUtils.isNotBlank(nextHandlerId)) {// 7.从spring容器中获取下一个节点对象GatewayHandler nextgatewayHandler = SpringContextUtils.getBean(nextHandlerId, GatewayHandler.class);if (nextgatewayHandler == null) {break;}GatewayHandlerEntity nextGatewayHandlerEntity = gatewayHandlerMapper.selectOne(new QueryWrapper<GatewayHandlerEntity>().lambda().eq(GatewayHandlerEntity::getHandlerId, nextHandlerId));if (nextGatewayHandlerEntity == null) {break;}nextHandlerId = nextGatewayHandlerEntity.getNextHandlerId();// 8.这是责任链关键代码tempGatewayHandler.setNextGatewayHandler(nextgatewayHandler);tempGatewayHandler = nextgatewayHandler;}// 9.为了避免每次都查询db这里，第一次查询之后，可以缓存到全局变量中，下次查询时直接返回this.firstGatewayHandler = firstGatewayHandler;return firstGatewayHandler;}
}

3.6. 测试入口

package com.gblfy.controller;import com.gblfy.factory.DbHandle;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;@RestController
public class HandleController {@Autowiredprivate DbHandle dbHandle;@GetMapping("/getHandle")public void getHandle() {dbHandle.getFirstGatewayHandler().doService();}
}

3.7. 扫描配置

package com.gblfy.config;import org.mybatis.spring.annotation.MapperScan;
import org.springframework.context.annotation.Configuration;@Configuration
@MapperScan("com.gblfy.mapper")
public class MybatisPlusConfig {}

3.8. yml配置

server:port: 8080
spring:datasource:username: rootpassword: 123456driver-class-name: com.mysql.cj.jdbc.Driverurl: jdbc:mysql://127.0.0.1:3306/design_pattern?useUnicode=true&characterEncoding=UTF-8
logging:level:com.gblfy.mapper: DEBUG
mybatis-plus:configuration:log-impl:mapper-locations: classpath:mappers/*.xml

3.9. maven

 <dependencies><!--字符串工具类--><dependency><groupId>org.apache.commons</groupId><artifactId>commons-lang3</artifactId><version>3.12.0</version></dependency><!--数据json处理--><dependency><groupId>com.alibaba</groupId><artifactId>fastjson</artifactId><version>1.2.79</version></dependency><!--SpringMVC--><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><!--mybatis-plus 持久化--><dependency><groupId>com.baomidou</groupId><artifactId>mybatis-plus-boot-starter</artifactId><version>3.5.1</version></dependency><dependency><groupId>mysql</groupId><artifactId>mysql-connector-java</artifactId><scope>runtime</scope></dependency><dependency><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId><optional>true</optional></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope></dependency></dependencies>
