图的表示方法和C++实现

图的表示最长用的两种方法是：

1）、邻接矩阵表示法

2）、邻接表表示

下面是两种构造图的方法

1）邻接矩阵：

[cpp] view plaincopy
 #include <iostream>
 #include <vector>
 using namespace std;

 //枚举类型，图的种类 DG：有向图；WDG：带权值的有向图；
 //UDG: 无向图；WUDG: 带权值的无向图
 enum GraphKind {DG, WDG, UDG, WUDG};

 //vertexType顶点类型，VRType：顶点之间的关系类型，InfoType：弧的信息类型
 template <typename VertexType, typename VRType, typename InfoType>
 class MGraph
 {
 public:
     MGraph(int vexNum, GraphKind __kind) : vexnum(vexNum), arcnum(0), kind(__kind)
     {
         //分配顶点向量数组
         vvec = new VertexType[vexnum];
         //动态分配二维数组， 注意二维数组的动态分配
         arcs = new ArcCell *[vexnum];
         for (int i = 0; i < vexnum; i++)
         {
             //为每一行动态分配空间
             arcs[i] = new ArcCell[vexnum];
         }
     }

     void Create()
     {
         switch (kind)
         {
         case DG:
             {
                 CreateDG();    //构造一个有向图
                 break;
             }
         case WDG:
             {
                 CreateWDG();    //构造一个带权有向图
                 break;
             }
         case UDG:
             {
                 CreateUDG();    //构造一个无向图
                 break;
             }
         case WUDG:
             {
                 CreateWUDG();   //构造一个带权无向图
                 break;
             }
         default:
             return;
         }
     }

     //初始化顶点数组和邻接矩阵
     void Init()
     {
         cout << "请输入每个顶点的关键字：" << endl;
         VertexType val;
         for (int i = 0; i < vexnum; i++)
         {
             cin >> val;
             vvec[i] = val;
         }
         for (int i = 0; i < vexnum; i++)
         {
             ArcCell ac;
             ac.adj = 0;
             ac.info = NULL;
             for (int j = 0; j < vexnum; j++)
             {
                 arcs[i][j] = ac;
             }
         }
     }

     //构造一个有向图
     void CreateDG()
     {
         Init();
         int vhead, vtail;
         cout << "请依次输入每条边的开始顶点和结束顶点：" << endl;
         while (cin >> vhead >> vtail)
         {
             arcnum++;
             arcs[vhead][vtail].adj = 1;
         }
     }

     //构造一个带权有向图
     void CreateWDG()
     {
         Init();
         int vhead, vtail;
         InfoType w;
         cout << "请依次输入每条边的开始顶点和结束顶点和权值：" << endl;
         while (cin >> vhead >> vtail >> w)
         {
             arcnum++;
             arcs[vhead][vtail].adj = w;
         }
     }

     //构造一个无向图
     void CreateUDG()
     {
         Init();
         int vhead, vtail;
         cout << "请依次输入每条边的开始顶点和结束顶点：" << endl;
         while (cin >> vhead >> vtail)
         {
             arcnum += 2;
             arcs[vhead][vtail].adj  = 1;
             arcs[vtail][vhead].adj  = 1;
         }
     }

     //构造一个带权无向图
     void CreateWUDG()
     {
         Init();
         int vhead, vtail;
         InfoType w;
         cout << "请依次输入每条边的开始顶点和结束顶点和权值：" << endl;
         while (cin >> vhead >> vtail >> w)
         {
             arcnum += 2;
             arcs[vhead][vtail].adj = w;
             arcs[vtail][vhead].adj = w;
         }
     }

     void displayGraph()
     {
         cout << "总共有" << vexnum << "个顶点，"
              << arcnum << "条边" << endl;
         for (int i = 0; i < vexnum; i++)
         {
             cout << "第" << i+1 << "个顶点是：" << vvec[i]
                  << "相邻的边有: ";
             for (int j = 0; j < vexnum; j++)
             {
                 if (arcs[i][j].adj != 0)
                     cout << vvec[j] << "(" << arcs[i][j].adj << ") ";
             }
             cout << endl;
         }
     }

 private:
     struct ArcCell
     {
         VRType adj;   //顶点关系类型。对于无权图，用1或0表示
                       //表示相邻与否；对带权图，为权值类型
         InfoType info;  //该弧相关的信息的指针
     };
     VertexType *vvec;          //顶点向量
     ArcCell **arcs;    //邻接矩阵
     int vexnum;                       //图的当前顶点个数
     int arcnum;                       //图的弧数
     GraphKind kind;                   //图的种类标志
 };

 int main()
 {
     cout << "构造无向图：" << endl;
     MGraph<char, int, int> udgGraph(8, UDG);
     udgGraph.Create();
     udgGraph.displayGraph();

     cout << "构造带权无向图：" << endl;
     MGraph<char, int, int> wudgGraph(9, WUDG);
     wudgGraph.Create();
     wudgGraph.displayGraph();

     cout << "构造有向图：" << endl;
     MGraph<char, int, int> dgGraph(6, DG);
     udgGraph.Create();
     udgGraph.displayGraph();

     cout << "构造带权有向图：" << endl;
     MGraph<char, int, int> wdgGraph(6, WDG);
     wdgGraph.Create();
     wdgGraph.displayGraph();

     system("pause");
     return 0;
 }

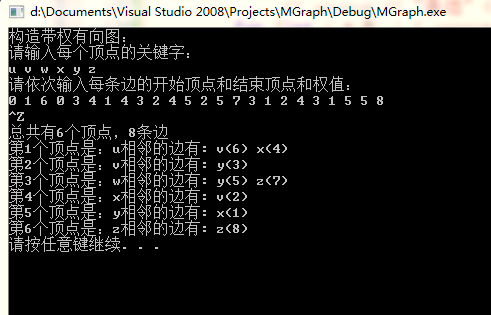

运行了一个带权有向图：

2）邻接链表

[cpp] view plaincopy
 #include <iostream>
 using namespace std;

 //枚举类型，图的种类 DG：有向图；WDG：带权值的有向图；
 //UDG: 无向图；WUDG: 带权值的无向图
 enum GraphKind {DG, WDG, UDG, WUDG};

 template<typename VertexType, typename InfoType>
 class ALGraph
 {
 public:
     ALGraph(int verNum, GraphKind _kind)
         : vexnum(verNum), arcnum(0), kind(_kind)
     {
         for (int i = 0; i < MAX_VERTEX_NUM; i++)
             vertices[i].firstarc = NULL;
     }

     //构造图，进行选择
     void Create()
     {
         switch (kind)
         {
         case DG:
             {
                 CreateDG();    //构造一个有向图
                 break;
             }
         case WDG:
             {
                 CreateWDG();    //构造一个带权有向图
                 break;
             }
         case UDG:
             {
                 CreateUDG();    //构造一个无向图
                 break;
             }
         case WUDG:
             {
                 CreateWUDG();   //构造一个带权无向图
                 break;
             }
         default:
             return;
         }
     }

     //打印邻接链表
     void displayGraph()
     {
         for (int i = 0; i < vexnum; i++)
         {
             cout << "第" << i+1 << "个顶点是：" << vertices[i].data
                 << " 邻接表为: ";
             ArcNode *arcNode = vertices[i].firstarc;
             while (arcNode != NULL)
             {
                 cout << " -> " << vertices[arcNode->adjvex].data
                     << "(" << arcNode->info << ")";
                 arcNode = arcNode->nextarc;
             }
             cout << endl;
         }
     }

 private:
     //初始化邻接链表的表头数组
     void InitVertics()
     {
         cout << "请输入每个顶点的关键字：" << endl;
         VertexType val;
         for (int i = 0; i < vexnum; i++)
         {
             cin >> val;
             vertices[i].data = val;
         }
     }

     //插入一个表结点
     void insertArc(int vHead, int vTail, InfoType w)
     {
         //构造一个表结点
         ArcNode *newArcNode = new ArcNode;
         newArcNode->adjvex = vTail;
         newArcNode->nextarc = NULL;
         newArcNode->info = w;

         //arcNode 是vertics[vHead]的邻接表
         ArcNode *arcNode = vertices[vHead].firstarc;
         if (arcNode == NULL)
             vertices[vHead].firstarc = newArcNode;
         else
         {
             while (arcNode->nextarc != NULL)
             {
                 arcNode = arcNode->nextarc;
             }
             arcNode->nextarc = newArcNode;
         }
         arcnum++;
     }

     //构造一个有向图
     void CreateDG()
     {
         InitVertics();
         int vhead, vtail;
         cout << "请依次输入每条边的开始顶点和结束顶点：" << endl;
         while (cin >> vhead >> vtail)
         {
             insertArc(vhead, vtail, 0);
         }
     }

     //构造一个带权有向图
     void CreateWDG()
     {
         InitVertics();
         int vhead, vtail;
         InfoType w;
         cout << "请依次输入每条边的开始顶点和结束顶点和权值：" << endl;
         while (cin >> vhead >> vtail >> w)
         {
             insertArc(vhead, vtail, w);
         }
     }

     //构造一个无向图
     void CreateUDG()
     {
         InitVertics();
         int vhead, vtail;
         cout << "请依次输入每条边的开始顶点和结束顶点：" << endl;
         while (cin >> vhead >> vtail)
         {
             insertArc(vhead, vtail, 0);
             insertArc(vtail, vhead, 0);
         }
     }

     //构造一个带权无向图
     void CreateWUDG()
     {
         InitVertics();
         int vhead, vtail;
         InfoType w;
         cout << "请依次输入每条边的开始顶点和结束顶点和权值：" << endl;
         while (cin >> vhead >> vtail >> w)
         {
             insertArc(vhead, vtail, w);
             insertArc(vtail, vhead, w);
         }
     }


     //const数据成员必须在构造函数里初始化
     static const int MAX_VERTEX_NUM = 20;  //最大顶点个数


     struct ArcNode          //表结点
     {
         int adjvex;        //该弧所指向的顶点的位置
         ArcNode *nextarc;  //指向下一条弧的指针
         InfoType info;     //该弧相关信息的指针
     };
     struct VNode           //头结点
     {
         VertexType data;    //顶点信息
         ArcNode *firstarc;  //指向第一条依附于该顶点的弧的指针
     };

     /*VNode AdjList[MAX_VERTEX_NUM];*/
     /* AdjList[MAX_VERTEX_NUM] vertices;*/
     VNode vertices[MAX_VERTEX_NUM];
     int vexnum;             //图的当前顶点数
     int arcnum;             //图的弧数
     GraphKind kind;         //图的种类
 };

 int main()
 {
     cout << "构造一个8个顶点的无向图:" << endl;
     ALGraph<char, int> udgGraph(8, UDG);
     udgGraph.Create();
     udgGraph.displayGraph();

     cout << "构造一个9个顶点的带权无向图:" << endl;
     ALGraph<char, int> wudgGraph(9, WUDG);
     wudgGraph.Create();
     wudgGraph.displayGraph();

     cout << "构造一个6个顶点的有向图:" << endl;
     ALGraph<char, int> dgGraph(6, DG);
     dgGraph.Create();
     dgGraph.displayGraph();

     cout << "构造一个9个顶点的带权有向图:" << endl;
     ALGraph<char, int> wdgGraph(9, WDG);
     wdgGraph.Create();
     wdgGraph.displayGraph();

     system("pause");
     return 0;
 }
