论文写作——origin画图

一 origin的安装

详见下面网址,内涵下载路径和破解方法。

http://www.ddooo.com/softdown/51005.htm

1. 下载origin

网址:https://thepcgo.com/origin-pro-8-0-free-download/

2.下载破解相关压缩包

链接:https://pan.baidu.com/s/1LwAkhwEWUlCW9UF8ceP4Ig
提取码:b6fl
3. 安装及破解

过程参照:http://www.ddooo.com/softdown/51005.htm

二 origin画图

1、柱状图

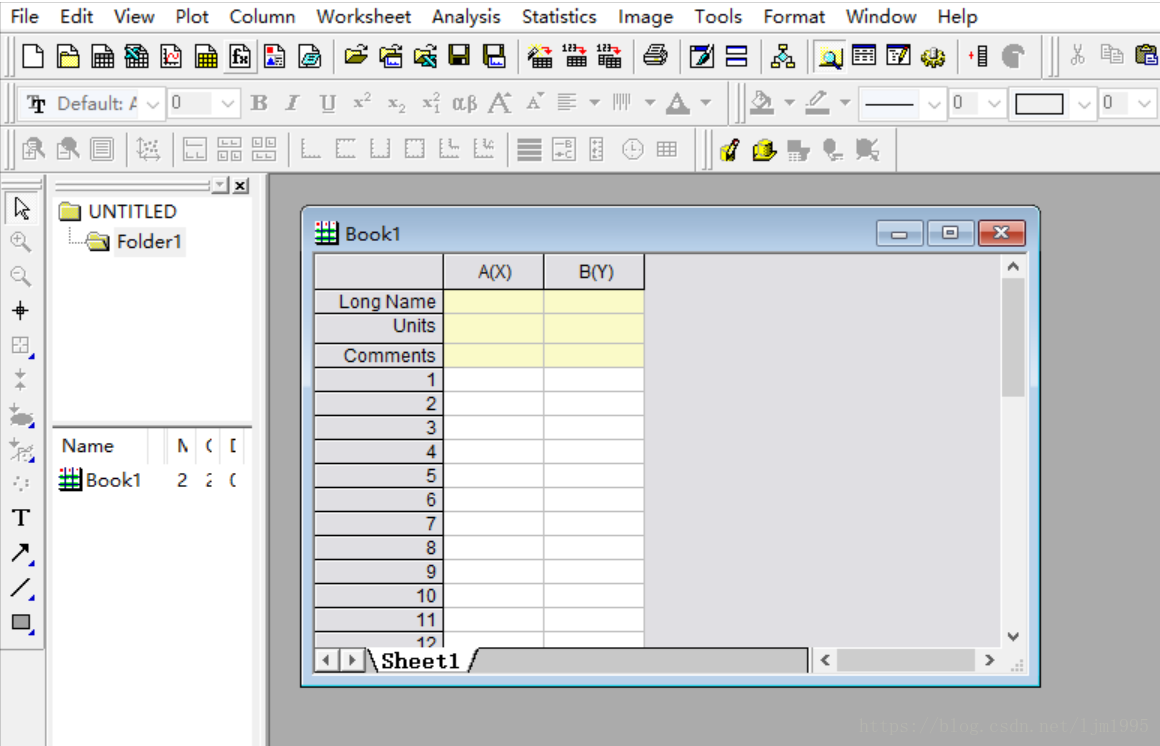

① 打开后页面如下所示。A(X)代表X轴的数据,B(Y)代表Y轴的数据。

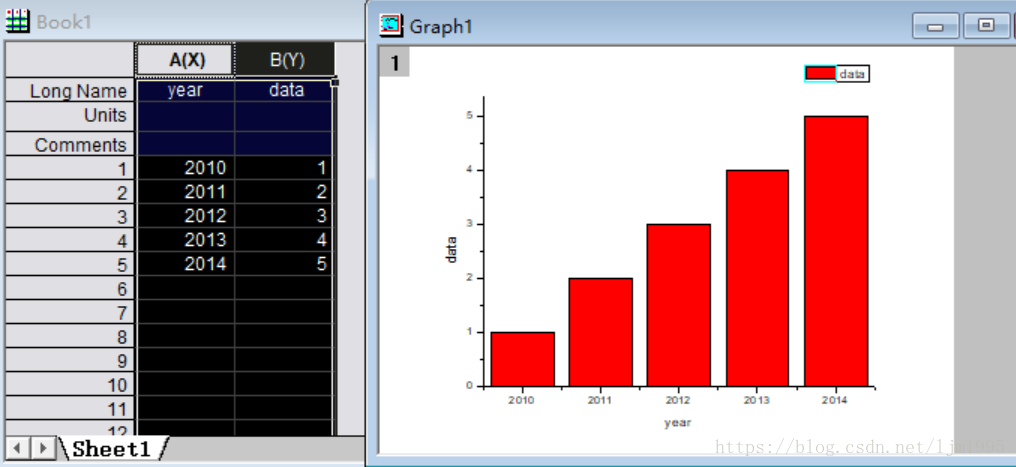

② 将数据填入中间的book1中。book的作用和Excel中很类似,我们可以按照自己的需要添加sheet,添加book。我们将

 填入。Long Name是轴坐标名,这里现在也可以先不填,在图中改也是一样的。数据填好之后,选中两列数据,点击菜单栏的Plot→Columns/Bars→Columns, 生成我们想要的柱状图。Plot→Line是线状图,Plot→Symbol是点状图,Plot→Line+Symbol是点线图。我们可以根据自己的需要选择。

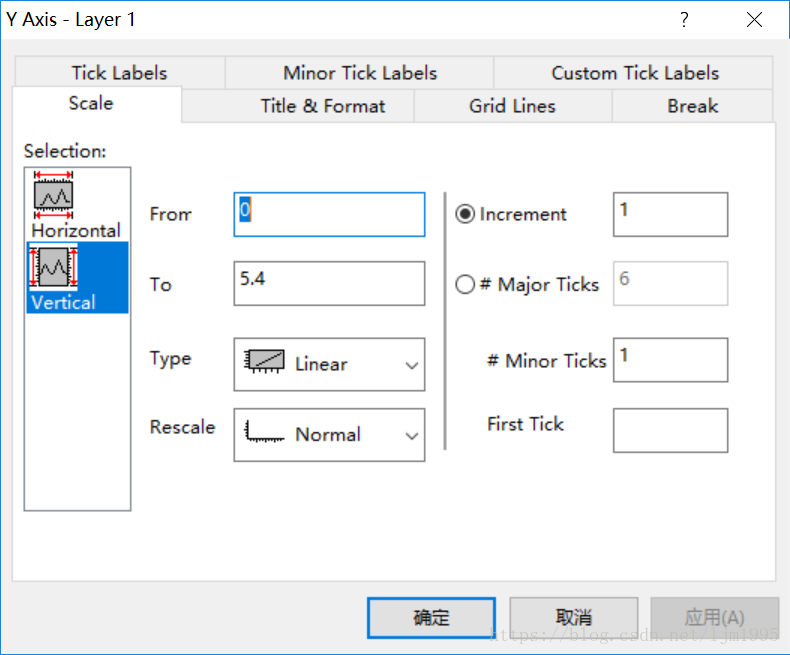

③ 下面我们要改变柱状图的形状,让它更加符合我们的条件。双击y轴出现了如下框图。这里的功能很简单,自己摸索摸索也就明白了。比如从“Scale”,我们可以改变坐标轴的起始位置、终止位置还有增大的步长等等。

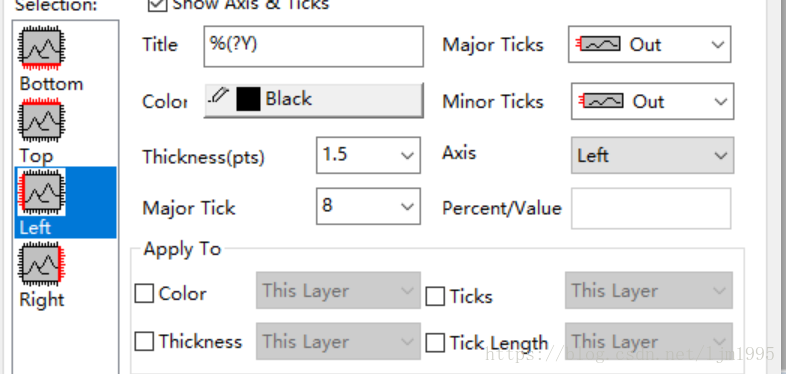

Title&Format:这个选项下,我们可以方便地改变图轴的数量、名称还有刻度朝里还是朝外什么的。一般论文里面图都是全包的,刻度朝里(in)。

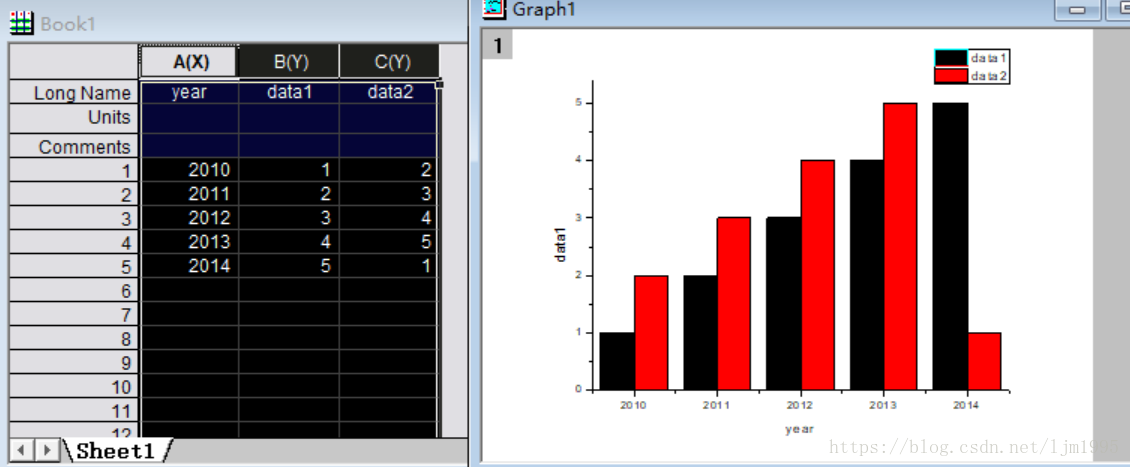

④ 在画簇状柱形图的时候,在输入数据的时候注意一下。下图左边,我们添加了一列,注意,这一列还是要Y轴的(想要改变坐标轴的属性,只要双击book中想要改变的(比如A(X)),选择Y(或者Z)),然后其它还是都不变。

柱状图是这样哒。散点图还有线状图都是类似的。只是在Plot那里选择的时候选自己想要的形式就好了。在散点图\点线图的时候,我们还行通过双击点\线来改变点的大小\线的宽度,非常方便。

2  CDF作图

累积分布函数(Cumulative Distribution Function),又叫分布函数,是概率密度函数的积分,能完整描述一个实随机变量X的概率分布。(百度百科)

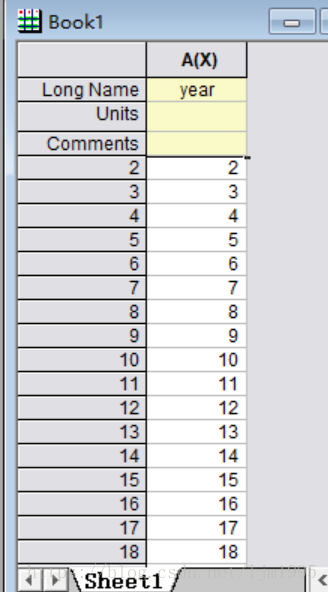

① 首先,直接把自己的数据填进book。

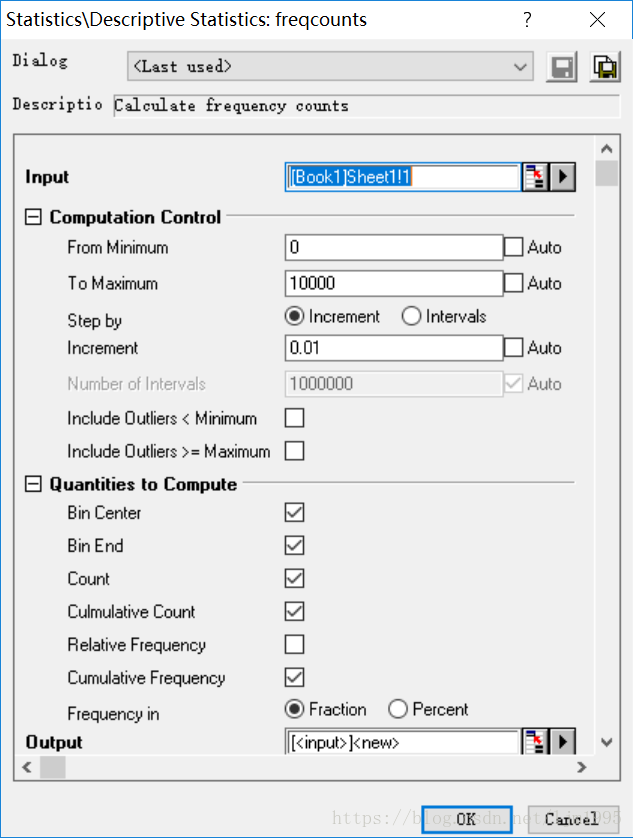

② 选中数据列,右键,出现菜单栏。选择 “Frequency Count” (顾名思义,数频率的嘛)这个选项,单击之后,出现下面这个框图。Input部分,可以直接选择Auto,也可以自己根据自己的数据输进去,increment越小,得到的数据点越细。Quantities to Compute部分,给出了需要计算的选项,当然全选也是可以的。对于CDF来说,Bin Center和Culmulative Frequency是一定选的。

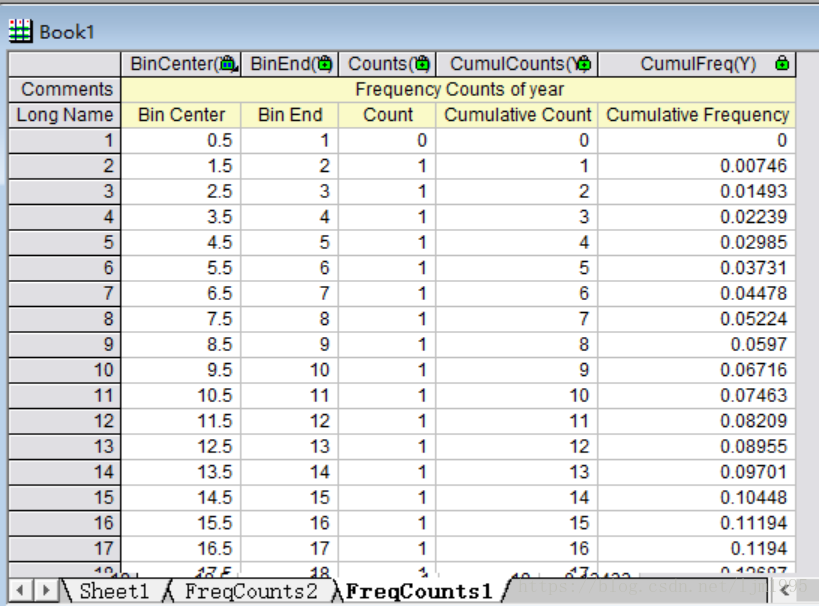

点击OK之后,我们得到了下面这个新的sheet。

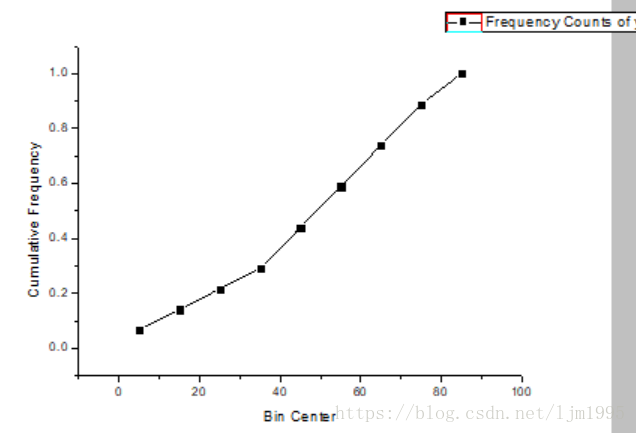

然后选择Bin Center(Bin End也是可以的,要注意选择Bin End的时候,是不是标注的X轴数据)和Cumulative Frequency两列按照之前的方法作图(柱状图或者点线图或者散点图都是可以的。)我们得到下面这个图。

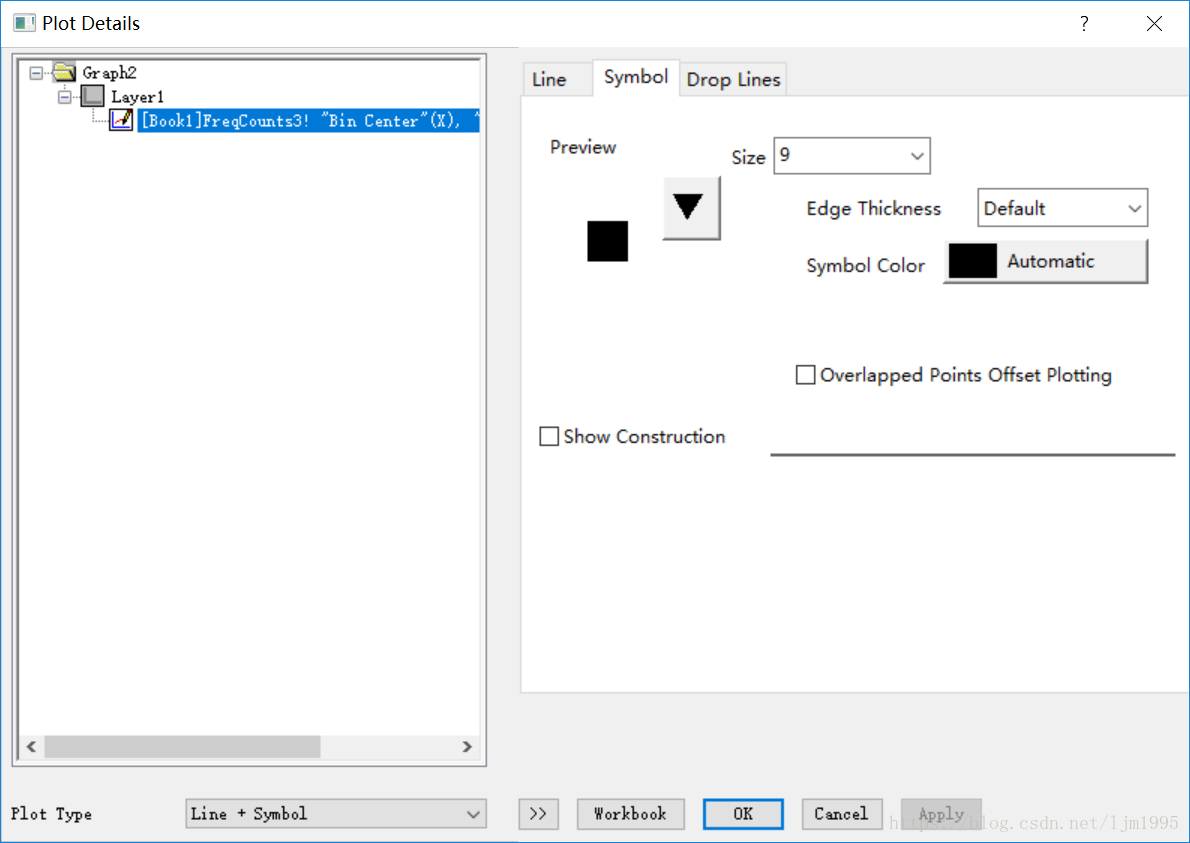

双击图中的点/线,可以得到下面这个框图,在这里我们可以进行点大小、线粗细的调整。



3 曲线平滑

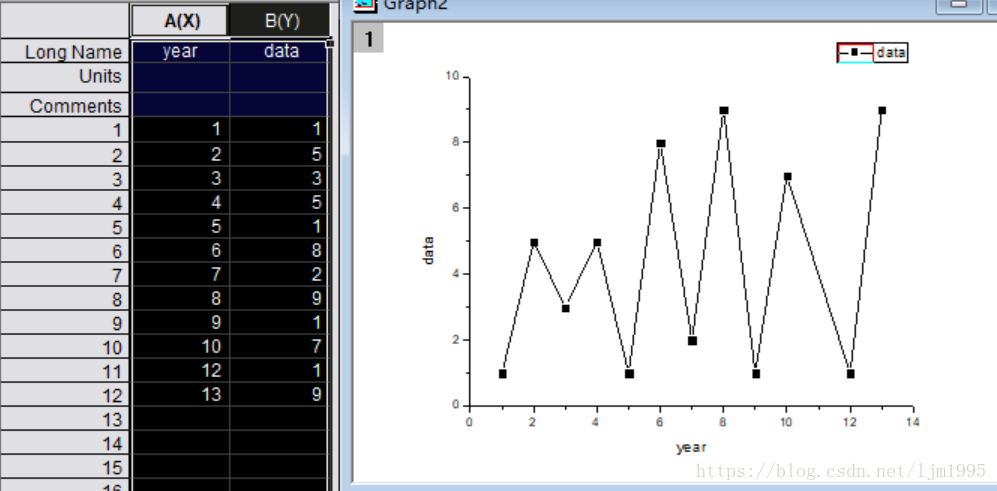

origin功能强大,当然曲线平滑也不在话下。有时候我们得到的图是这样的。

进行平滑的步骤如下。

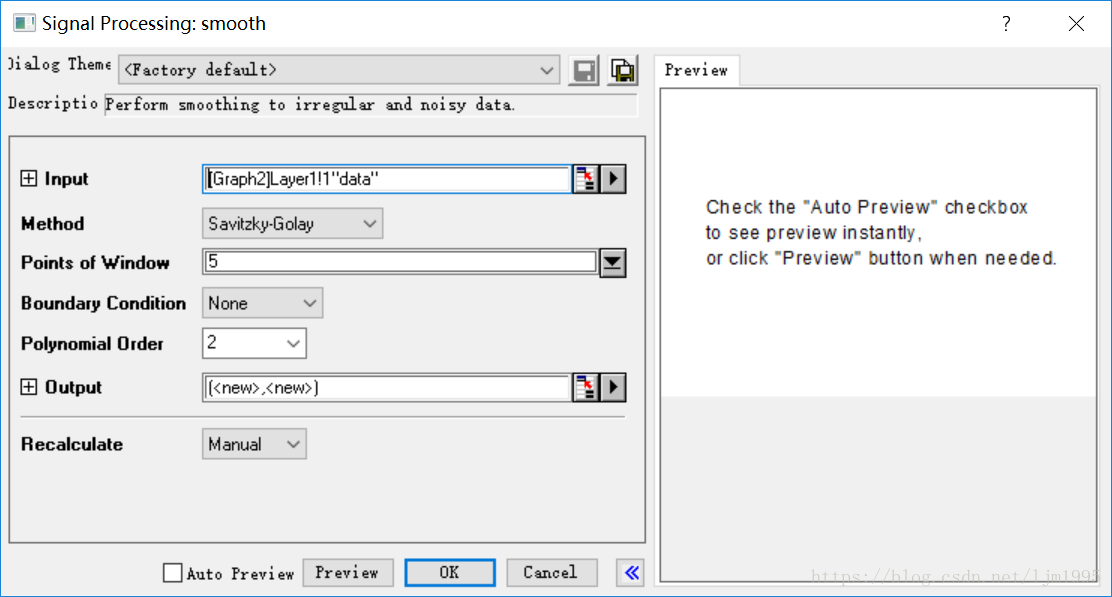

① 点击菜单栏中的Analysis→Signal Processing→Smoothing,在smoothing中可以选择使用以前使用的平滑方式,这里我们选择重新open Dialog。

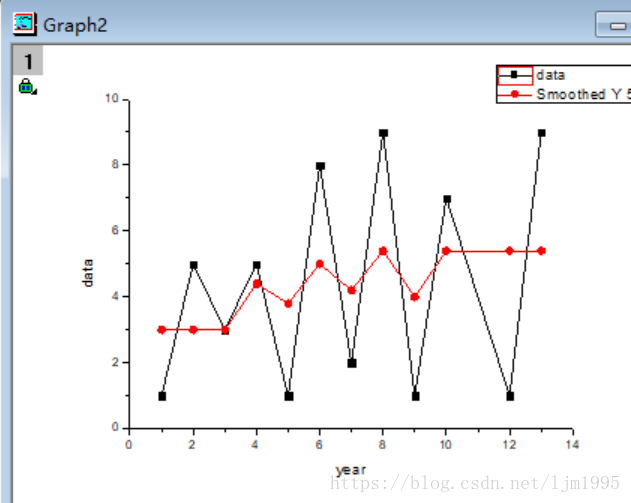

主要修改两个参数,Points of Window和Polunomial Order。我一般平滑的时候,Points of Window 就调了, Polunomial Order设置为步长(或者小于步长)。具体理解这两个数值的同学可以评论告诉我。下图中黑色的是原图,红色的是平滑之后的图。
