论文写作——如何作图(visio/ppt+Adobe Acrobat Pro)

前言

在论文中,基本上的图都要求是矢量图,就是即使放大也不会失真。

.eps是最常被要求用的,然而我使用了各种方法(可以试试在线转换格式,很方便)都没能成功转成打得开看得见的.eps格式,又懒得下photoshop,后来发现.pdf格式放大之后也没有失真,最后决定采用.pdf格式。

工具

visio 2013 / Powe Point

Adobe Acrobat Pro

步骤

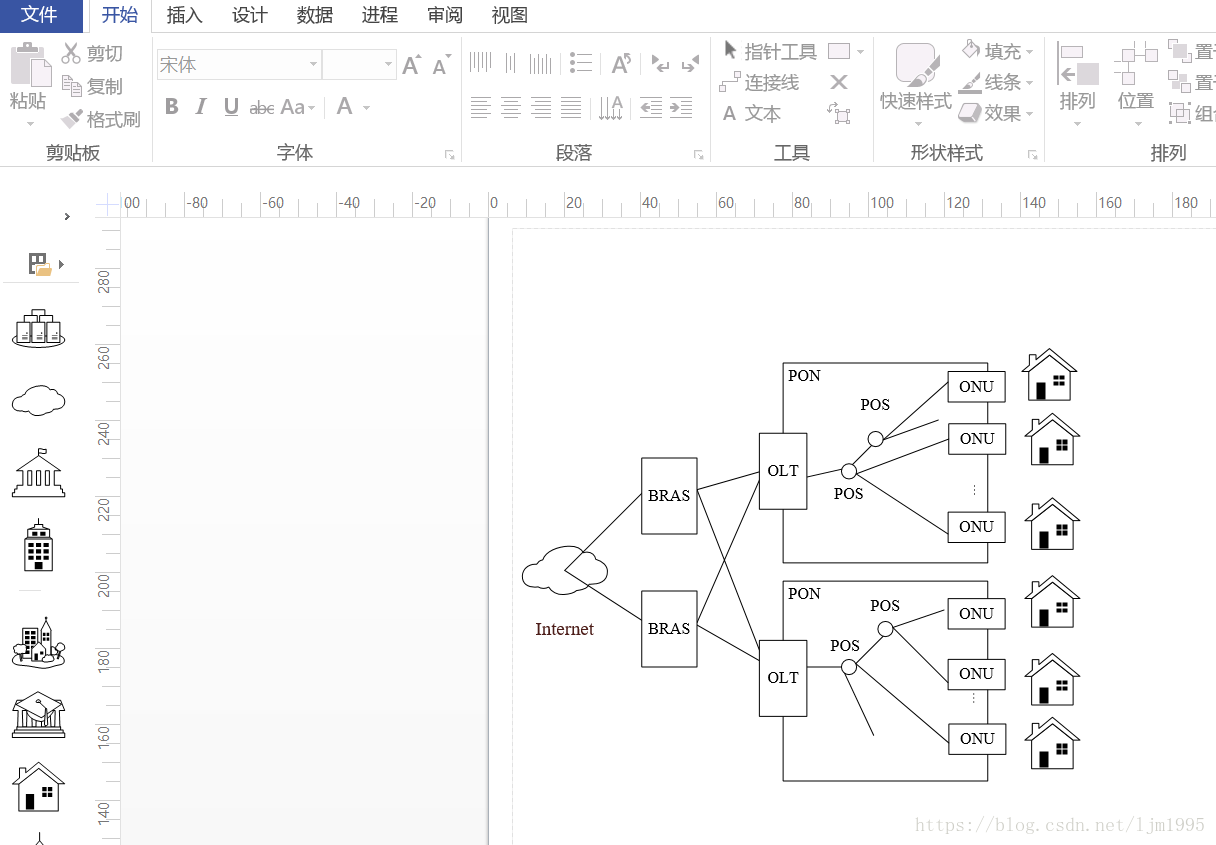

1、使用visio/ppt作出自己需要的图。

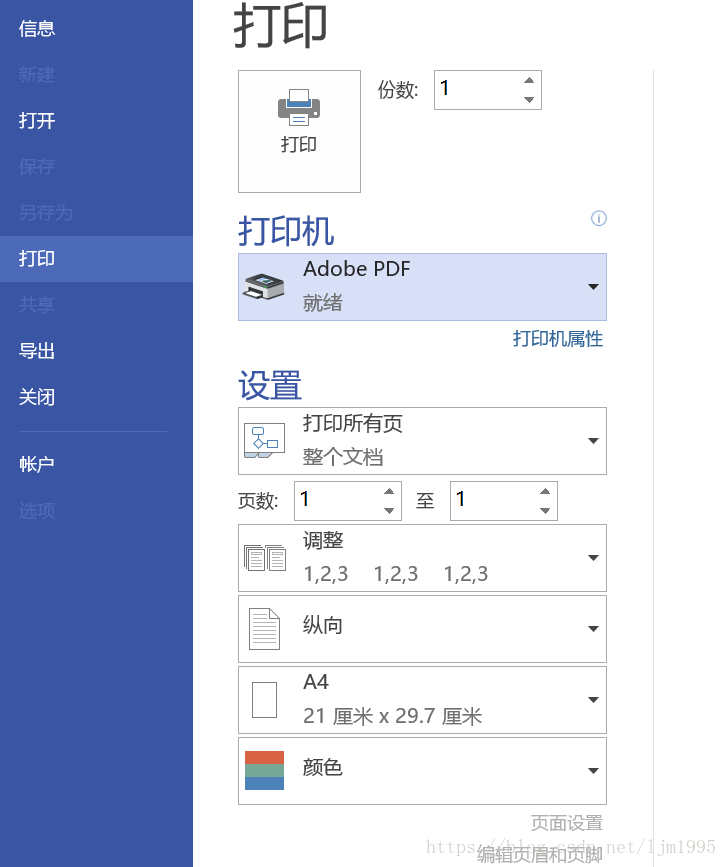

2、将图片导出为pdf格式。选择文件→打印,在打印机部分选择Adobe PDF。然后选择打印。

注意:在用ppt画图的时候,一个ppt文件画一张图,图片放在ppt第一页,不然在裁剪页面的时候会比较麻烦。

3、选择合适的pdf存储地点。我们将得到一个我们需要的pdf文件。

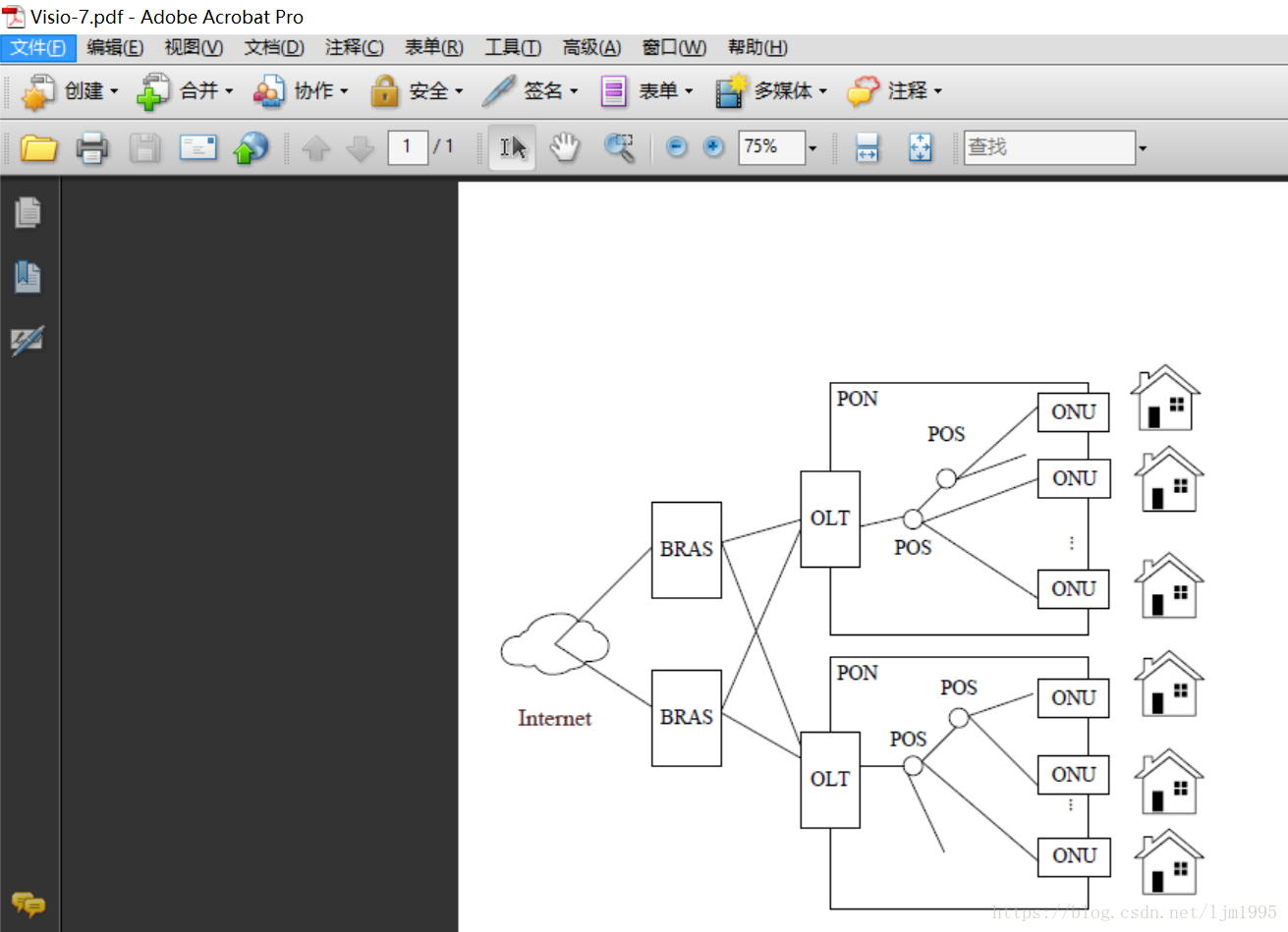

4、将该文件用Adobe Acrobat Pro打开。

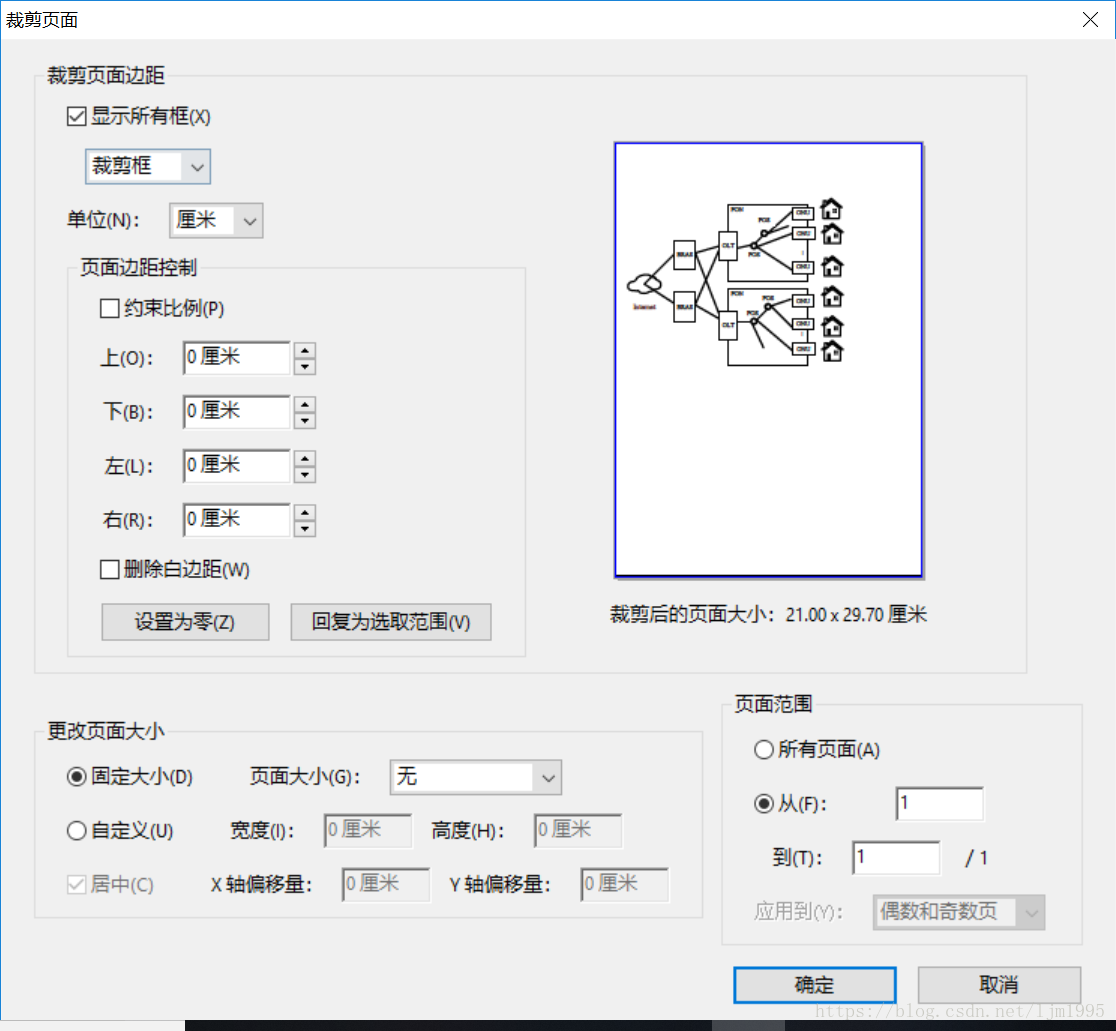

5、选择菜单栏中的高级→印刷制作→裁剪页面。在下面的页面中,调整页面边距控制的4个值,对页面进行大小裁剪。

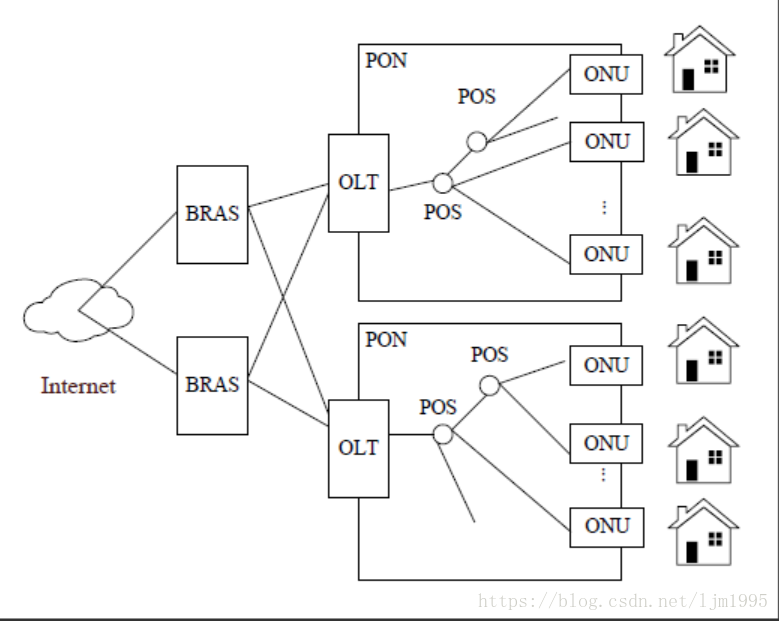

6、经过裁剪后保存,就得到了我们想要的图片。将图片插入论文中即可。

*****************************************************************************我是一条n久之后的分割线

最近发现ppt画图也很棒,推荐!

在ppt里面画好自己想要的图之后,将文件另存为pdf,然后同样用Adobe Acrobat Pro进行pdf的裁剪,得到的也是无损的图片!完美!

适合不想装还没装visio或者对ppt情有独钟的同学!
