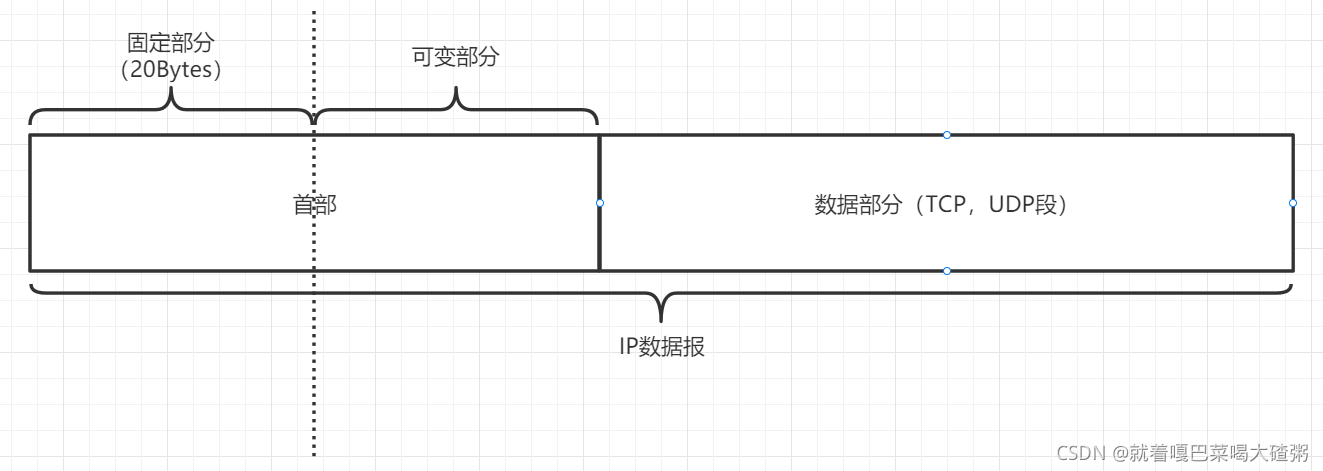

IP数据报格式

首部

• 版本：IPv4/IPv6
• 首部长度：单位是4B，最小为5。也就是说如果首部长度的四个bit的出来的数是8，那么首部长度就是8 * 4B = 32B也就是32字节
• 区分服务：指示期望获得哪种类型的服务
• 总长度：首部+数据，单位是Byte
• 生存时间（TTL）：IP分组的保质期。经过一个路由器-1，变成0则丢弃。

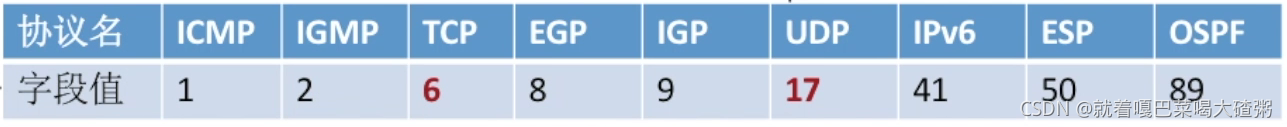

• 协议：数据部分的协议

• 首部检验和：只检验首部
• 源IP地址和目的IP地址：32位
• 可选字段：0~40B，用来支持排错，测量以及安全等措施。
• 填充：全0，把首部补成4B的整数倍。

IP数据报分片

最大传送单元MTU

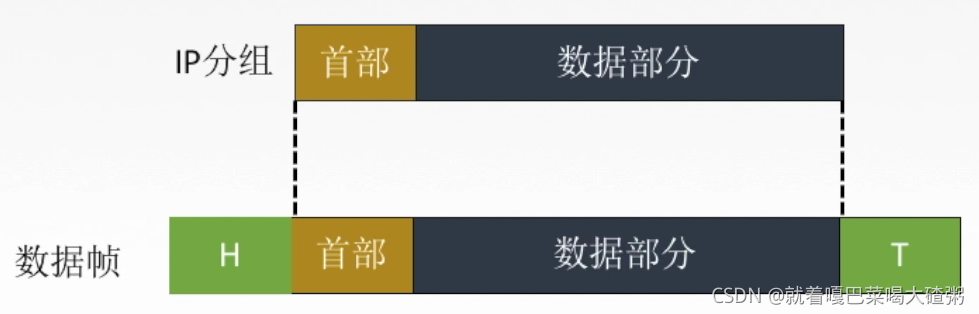

链路层数据帧可封装数据的上限。

以太网的MTU是1500字节。

如果所传送的数据报长度超过某链路的MTU值，就需要把数据报进行分片。

分片相关数据

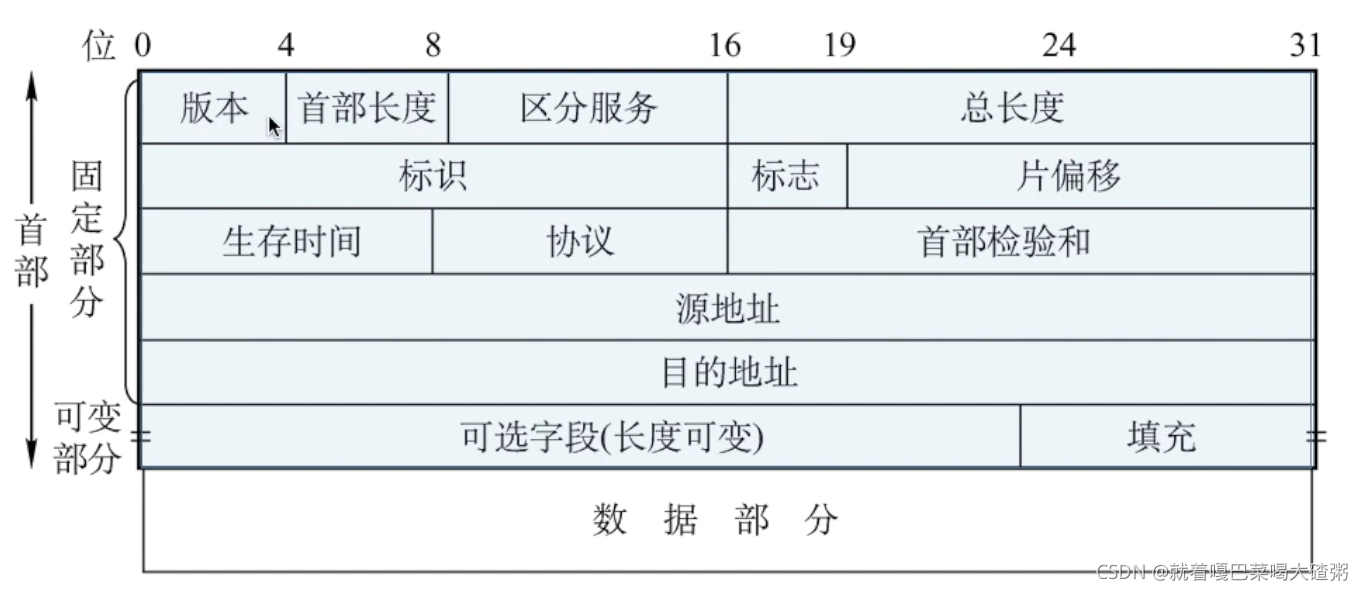

回顾IP数据报首部：

其中标识，标志，片偏移就是用来分片的：

• 标识： 同一数据报的分片使用同一标识。
• 标志：有三位，只有两位有意义。中间位DF（Don't Fragment）:DF = 1，禁止分片。DF = 0，允许分片。最低位MF（More Fragment）：MF = 1，后面“还有分片”，MF = 0，代表最后一片/没分片。
• 片偏移：指出较长分组分片后，某片在原分组中的相对位置。以8B为单位。也就是说假如片偏移的数据大小是10，那么就是10 * 8B，80字节偏移。除了最后一个分片，每个分片长度一定是8B的整数倍。

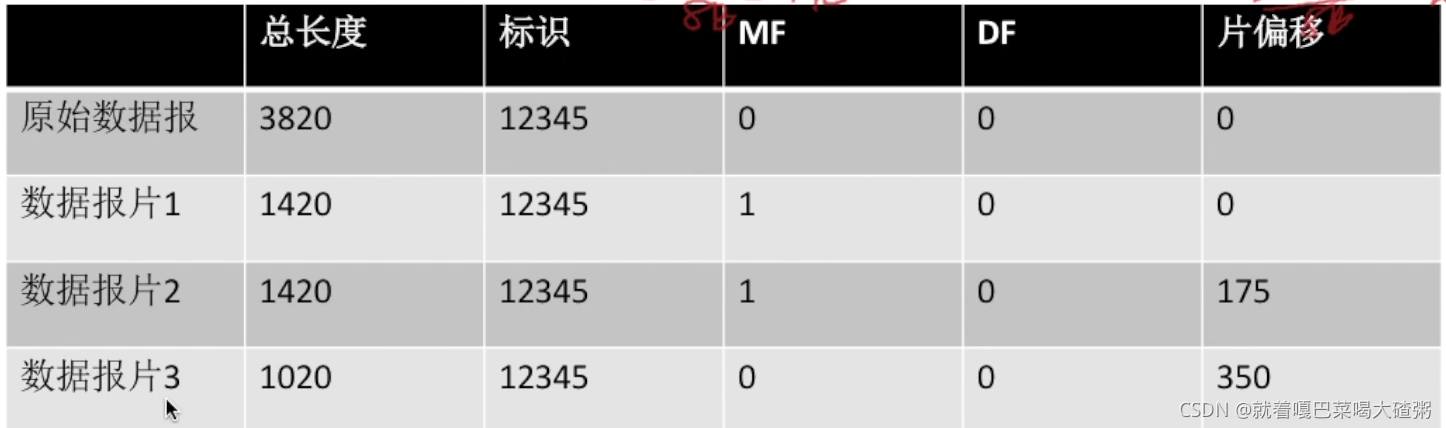

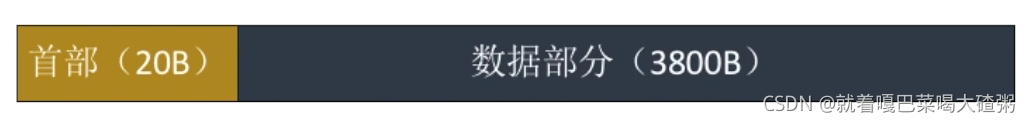

以下是片偏移举例：

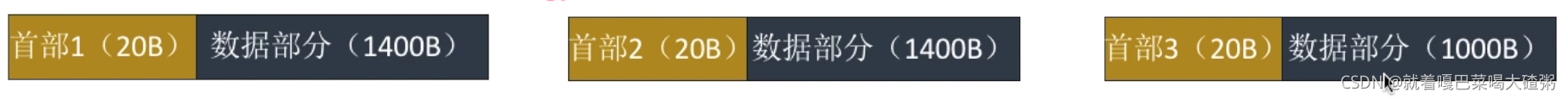

 需要分片为长度不超过1420B的数据报片，形成以下三个分片：

那么第一个数据报片片偏移量就是0，第二个就是1400，第三个就是2800。所以三个数据报片的片偏移数据分别为0 / 8 = 0， 1400 / 8 = 175，2800 / 8 = 350
