简介

接前文 协议簇：TCP 解析: 建立连接， 我们这篇文章来看看 TCP 连接断开的过程，也就是众所周知的”四次挥手“的具体流程.

系列文章

协议簇：TCP 解析：基础
协议簇：TCP 解析：建立连接
协议簇：TCP 解析：连接断开
协议簇：TCP 解析：Sequence Number
协议簇：TCP 解析：数据传输

断开连接

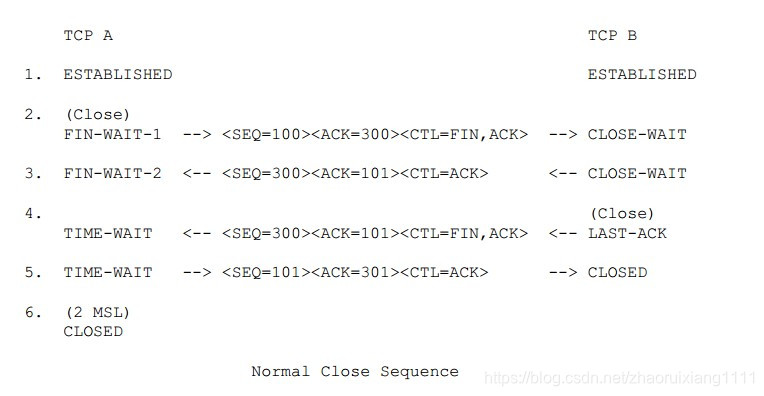

通常情况

MSL: Maximum Segment Lifetime.

这里，我们假定 A 端为关闭连接的发起方.

1. 初始状态下，通信双方均处于连接状态.
2. 某一时刻，A 端发起断开连接请求(上层客户通过调用 TCP 的 Close 接口). 发起断开连接请求时A端发送 FIN 包, 之后A端的TCP 连接状态切换为 FIN-WAIT-1， 等待对方回应对应的 ACK。
   从此刻此，A 端发送的任何数据包都会被 B端拒绝，但是，与此同时 A 端可以正常接收 B端发送的数据
   处在这个状态的 A 端会重传FIN以及之前的数据包，直到接收到对方的 ACK.
3. B端在收到 FIN 包后回复 ACK 确认收到 A 端发送的 FIN包，并把连接状态切换为 CLOSE-WAIT。 A 端收到对应的 ACK 之后状态切换为 FIN-WAIT-2.
   B 端在收到 A 端的 ACK 之后，不会立马发送 FIN 包. 只有当上层用户调用 TCP Close 接口时才会发送 FIN 包到 A 端.
4. B 端收到 A 端的 FIN 包之后可以继续发送数据，知道某一时刻关闭 TCP。同A端一样，发送 FIN 包给 A端，然后等待 A 端回复 ACK。状态切换为 LAST-ACK。
5. A 端收到 B 端发送的 FIN 后状态切换为 TIME-WAIT，并回复响应的 ACK。B 端收到 ACK 之后状态切换为 CLOSED
6. 等待 2 MSL 时间hou，A端状态变为 CLOSED。c 此时，当前 TCP 已经完全关闭.

我们再使用 wireshark 抓包看看这个流程

上图中的四条记录便对应于上面流程中的 2-5 项. 至于数据包中各个字段的值，这里我们不关注.

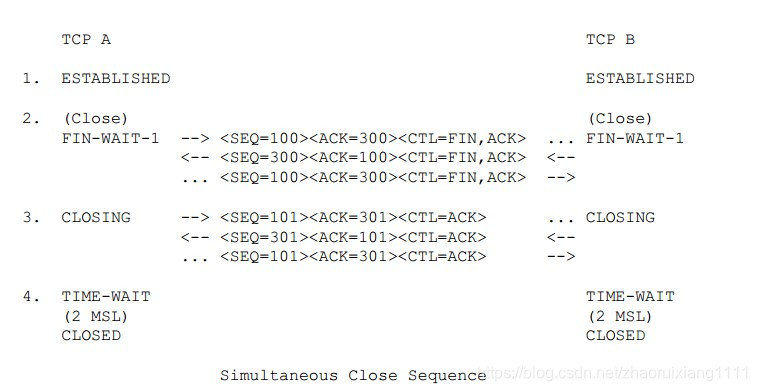

双发同时发起关闭连接

1. 初始状态下，通信双方均处于连接状态.
2. 某一时刻，双发均发起断开连接请求.
   假设，A 端发送了 FIN，且还未收到 B 端发送的 FIN。 B端也发送了 FIN，且还未收到 A端发送的FIN.
   发送完FIN之后，双方的状态均切换为 FIN-WAIT-1
   稍后，双发均收到了对方发送的 FIN， 需要回复对应的 ACK 给对方
   收到对方的 ACK 之后，双方状态切换为 CLOSING 状态.
3. 此时，双发的 FIN 已经交换完成，只需要回复响应的 ACK，告知对方对方对方发送的 ACK（对应于之前发送的 FIN）己方已经收到便可.
4. 稍后，双方均进入 TIME-WAIT 状态. 在经过 2 MSL 时间后，双方均进入 CLOSED状态。c 此时，当前 TCP 已经完全关闭.

END!!!
