Android实现边缘凹凸的View

转载

最近做项目的时候遇到一个卡劵的效果，由于自己觉得用图片来做的话可以会出现适配效果不好，再加上自己自定义view方面的知识比较薄弱，所以想试试用自定义View来实现。但是由于自己知识点薄弱，一开始居然想着用画矩形来设置边缘实现，后面一个哥们指导了我，在这里感谢他。

实现分析

上面的图片其实和普通的Linearlayout，RelativeLayout一样，只是上下两边多了类似于半圆锯齿的形状。那么只需要处理不同地方。可以在上下两条线上画一个个白色的小圆来实现这种效果。

假如我们上下线的半圆以及半圆与半圆之间的间距是固定的，那么不同尺寸的屏幕肯定会画出不同数量的半圆，那么我们只需要根据控件的宽度来获取能画的半圆数。

大家观察图片，很容易发现，圆的数量总是圆间距数量－1，也就是，假设圆的数量是circleNum,那么圆间距就是circleNum+1。

所以我们可以根据这个计算出circleNum.

circleNum = (int) ((w-gap)/(2*radius+gap));

这里gap就是圆间距，radius是圆半径，w是view的宽。

具体的实现

下面看代码：

上面定义了圆的半径和圆间距，同时初始化了这些值并且获取了需要画的圆数量。

接下来只需要一个一个将圆画出来就可以了。

简单的根据circleNum的数量进行了圆的绘制。

这里remain/2是因为，可以一些情况，计算出来的可以画的数量不是刚好整除的。这样就会出现右边最后一个间距会比其它的间距都要宽。

所以我们在绘制第一个的时候加上了余下的间距的一半，即使是不整除的情况。至少也能保证第一个和最后一个间距宽度一致。

这样就实现了，看看布局文件：

效果图：

作者通过非常巧妙和简单的方式实现了边缘特殊图像的绘制，相信大家可以轻松的学习到相关知识，不过这里指定了特定的颜色（白色），如果想要直接像橡皮擦一样擦成透明，可以使用xfermode来做处理。

源代码下载

源代码

参考链接

一起来学习android自定义控件—边缘凹凸的View

更新

利用边缘凹凸的View来实现比较好看的editText

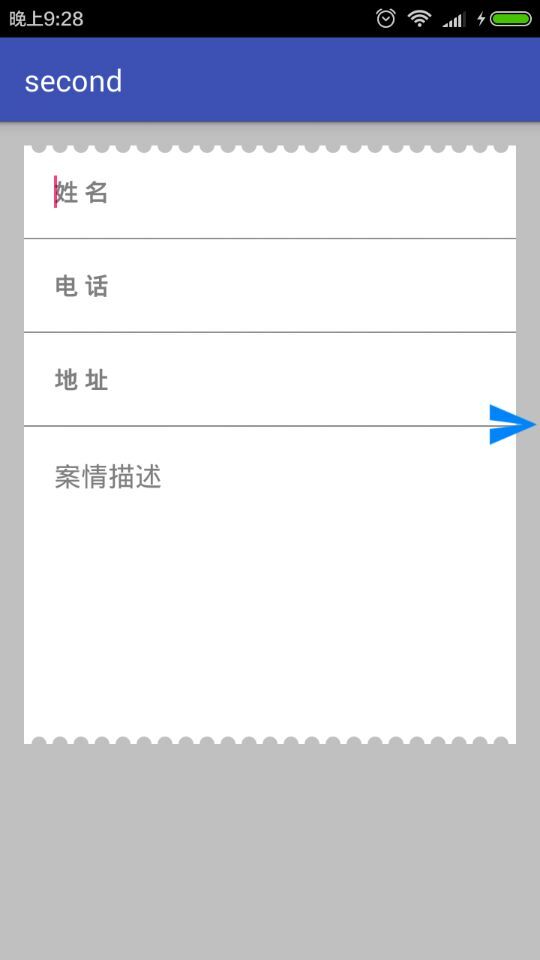

效果如下

这里写图片描述

布局文件

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"android:paddingBottom="@dimen/activity_vertical_margin"android:paddingLeft="@dimen/activity_horizontal_margin"android:paddingRight="0dp"android:paddingTop="@dimen/activity_vertical_margin"android:background="@color/backcircle"tools:context="com.zj.second.MainActivity"><com.zj.second.CouponDisplayView
        android:layout_marginRight="16dp"android:orientation="vertical"android:layout_width="match_parent"android:layout_height="wrap_content"android:background="#FFFFFF"android:padding="0dp"><EditText
            android:padding="20dp"android:textStyle="bold"android:layout_width="match_parent"android:layout_height="wrap_content"android:hint="姓 名"android:background="@null"android:textSize="16sp"/><View
            android:layout_width="fill_parent"android:layout_height="1dip"android:background="#FF909090" /><EditText
            android:padding="20dp"android:textStyle="bold"android:layout_width="match_parent"android:layout_height="wrap_content"android:hint="电 话"android:background="@null"android:textSize="16sp"/><View
            android:layout_width="fill_parent"android:layout_height="1dip"android:background="#FF909090" /><EditText
            android:padding="20dp"android:textStyle="bold"android:layout_width="match_parent"android:layout_height="wrap_content"android:hint="地 址"android:background="@null"android:textSize="16sp"/><View
            android:layout_width="fill_parent"android:layout_height="1dip"android:background="#FF909090" /><EditText        android:gravity="top|left"android:padding="20dp"android:layout_width="match_parent"android:layout_height="wrap_content"android:hint="案情描述"android:minLines="8"android:background="@null"/></com.zj.second.CouponDisplayView><ImageView        android:id="@+id/imageView_send"android:layout_width="36dp"android:layout_height="36dp"android:padding="0dp"android:layout_marginLeft="3dp"android:layout_marginTop="168dp"android:foreground="?android:attr/selectableItemBackground"android:src="@drawable/inline_reply_dialog_send"android:layout_alignParentRight="true"/></RelativeLayout>
