图像处理与OpenCV作为CV方向的基础，在正式系统地学习论文之前，有必要对其进行系统的学习。而OpenCV作为使用最为广泛的图像处理工具包，这里将其作为学习的工具，因为较为熟悉python，所以使用OpenCV的python接口来完成代码。

图像处理与OpenCV的学习主要包括五个部分：

• 图像基础知识
• 图像处理
• 图像分割
• 图像特征与目标检测
• 运动目标识别（视频）

ps：OpenCV-python版的官方文档：https://docs.opencv.org/4.1.2/d6/d00/tutorial_py_root.html

一、图像基础知识

1.1 数字图像的概念

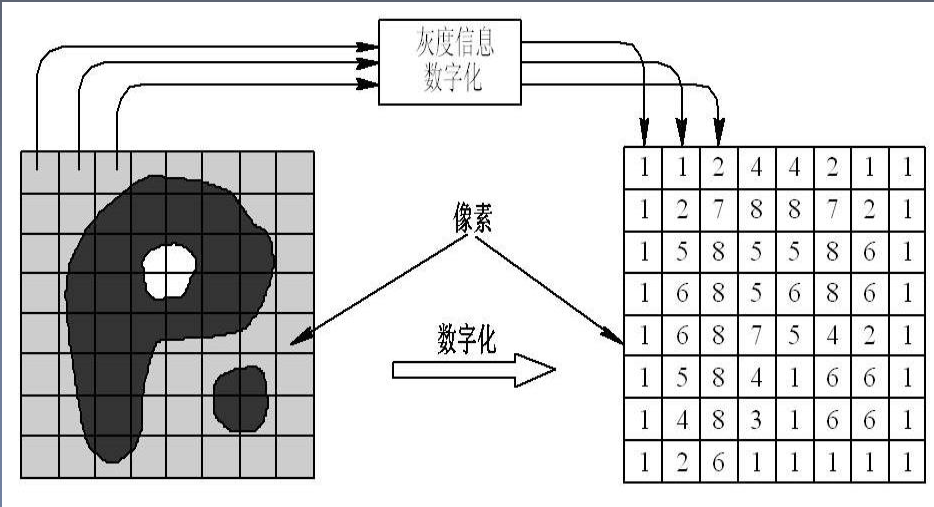

数字图像又称为数码图像或数位图像，是二维图像用有限数字数值像素的表示，由数组成矩阵来表示。下图是一个例子：

我们看见的图像在计算机中其实是由一个个像素组成的，每个像素有其具体数值。

也可以理解为一个二维函数 f(x,y)，其中x和y是空间（平面）坐标，而在任意坐标处幅值 f 称为图像在该点处的强度或灰度。

1.2 数字图像的应用

图像处理、机器视觉与人工智能的关系：

• 图像处理主要研究二维检测，处理一个图像或一组图像之间的相互转换的过程，包括图像滤波、图像识别、图像分割等问题。
• 机器视觉主要研究映射到单幅或多幅图像上的三维场景，从图像中提取抽象的语义信息，实现图像理解是CV的终极目标。
• 人工智能在计算机视觉上的目标就是解决像素值和语义之间的关系，主要的问题有图片检测、图片识别、图片分割和检索等。

1.3 OpenCV介绍

OpenCV于1999年由Intel建立；是一个开源发行的跨平台计算机视觉库；支持的操作系统有Linux、Windows、Android、macOS。

由C函数与少量C++类构成，支持Python、Java、MATLAB等接口，是数字图像处理和CV领域最常见的工具包，是学习、科研、企业项目的好帮手。

OpenCV的安装（默认python已经安装）：

打开命令行，输入以下命令，即可自动下载安装：

pip install opencv-contrib-python

二、图像属性

2.1 图像格式

常见的图像格式如下所示：

1. BMP格式：这是Windows系统下的标准位图格式，未经过压缩，一般图像文件会比较大，后缀为.bmp。
2. JPEG格式：应用最广泛的图片格式之一，它采用一种特殊的有损压缩算法，达到比较大的压缩比（可达到2:1甚至40:1），后缀名为.jpg或.jpeg。
3. GIF格式：不仅可以是一张静图，也可以是动图，并且支持透明背景图像，适用于多种操作系统，“体型”很小，网上很多小动画都是GIF格式。但是其色域不太广，只支持256色。
4. PNG格式：与JPG格式类似，压缩比高于GIF，支持图像透明，支持Alpha通道调节图像的透明度。
5. TIFF格式：图像格式复杂，存贮信息多，在Mac中广泛使用，非常有利于原稿的复制，很多地方将TIFF格式用于印刷。

2.2 图像尺寸

图像尺寸的长度和宽度是以像素为单位的，比如下面图片的尺寸是240×150，这个数字的单位就是像素。那么像素具体是什么含义？

像素pixel：

像素是数码影像最基本的单位。1.1那张图中数字化后图片变成了一个个小格子组成的大矩阵，每个小格子就是一个像素，它里面会有一个值，灰度像素点的值的范围在0~255之间，0表示黑色，255表示白色，其他值是介于黑白之间的不同灰；

如果是彩色图，会需要用到红、绿、蓝三个通道的二维矩阵来表示，在每个通道中，每个值也介于0~255之间，0表示相应的基色，而255表示相应基色在该像素中取得的最大值。

2.2.1 读入图像

cv2.imread(	filename[, flags]	)

参数：第一个参数为读入图像的路径；第二个则是读取的方式，常见方式有：

• cv2.IMREAD_COLOR：默认方式，读取彩色图像，也可以用 1 来表示。
• cv2.IMREAD_GRAYSCALE：读取图像为灰度图，也可以用 0 来表示。
• cv2.IMREAD_UNCHANGED：读取彩色图，并且包括透明度通道，也可以用 -1 来表示。

举例：

# 导入opencv的python版本依赖库cv2
import cv2
# 使用opencv中imread函数读取图片，
# 0代表灰度图形式打开，1代表彩色形式打开
img = cv2.imread('split.jpg', 1)
print(img.shape)

输出为这张图片的尺寸（shape）：

(459, 571, 3)

2.2.2 显示图像

cv2.imshow(	winname, mat )

参数：第一个参数为窗口的名字（显示图片必须先有一个窗口），第二个参数为图像变量名。

举例：

# 导入opencv的python版本依赖库cv2
import cv2
# 使用opencv中imread函数读取图片，
# 0代表灰度图形式打开，1代表彩色形式打开
img = cv2.imread('split.jpg', 1)
print(img.shape)
# print(img)cv2.imshow('photo', img)
k = cv2.waitKey(0)
if k == 27:   # 输入ESC键退出cv2.destroyAllWindows()
elif k == ord('s'): # 输入S键保存图片并退出cv2.imwrite('split_.jpg', img)
cv2.destroyAllWindows()

其中cv2.waitKey()函数是一个键盘绑定函数，单位为毫秒，即程序等待键盘输入多少毫秒，在这等待的时间内从键盘输入的键值会赋给k，然后k去进行下一步程序，如cv2.waitKey(1000)就是等待1s；如果参数值为0，则表示一直等待直到键盘有输入。

另外，cv2.destroyAllWindows()函数表示删除窗口，默认删除所有窗口，参数为待删窗口名。

2.2.3 保存图像

cv2.imwrite( filename, img[, params] )

参数：第一个参数为希望保存成的图像名（包括格式（后缀）），第二个参数为待写入的图像变量名。

2.2.2的代码已经给出了举例。

2.3 图像分辨率和通道数

分辨率是指单位长度中所表达或截取的像素数目。每英寸图像内的像素点数，单位是像素每英寸（ppi）。图像的分辨率越高，像素点密度越高，图像越清晰。

通道数是指图像的位深度，描述图像中每个pixel数值所占的二进制位数。位深度越大则图像能表示的颜色数越多，色彩就越丰富。有以下几种位深度：

• 8位：单通道图像，也就是灰度图，灰度值取值种类为2 ^ 8 = 256种，即0~255。
• 24位：三通道，彩色图像，每个通道都有8位。
• 32位：三通道彩色图像加上透明度Alpha通道。

2.3.1 灰度转化

目的：将彩色图转化为灰度图。
公式：

• 3通道彩图->1通道灰图：GRAY = B * 0.114 + G * 0.587 + R * 0.299
• 1通道灰图->3通道灰图：R = G = B = GRAY；A = 0

函数为：

cv2.cvtColor(	src, code[, dst[, dstCn]]	)

参数：第一个参数就是待转化的图像变量；第二个参数是转换模式，OpenCV有二百多种模式转换，具体可以通过以下代码查看：

>>> import cv2 as cv
>>> flags = [i for i in dir(cv) if i.startswith('COLOR_')]
>>> print( flags )

输出如下：

['COLOR_BAYER_BG2BGR', 'COLOR_BAYER_BG2BGRA', 'COLOR_BAYER_BG2BGR_EA', 'COLOR_BAYER_BG2BGR_VNG', 'COLOR_BAYER_BG2GRAY', 'COLOR_BAYER_BG2RGB', 'COLOR_BAYER_BG2RGBA', 'COLOR_BAYER_BG2RGB_EA', 'COLOR_BAYER_BG2RGB_VNG', 'COLOR_BAYER_GB2BGR', 'COLOR_BAYER_GB2BGRA', 'COLOR_BAYER_GB2BGR_EA', 'COLOR_BAYER_GB2BGR_VNG', 'COLOR_BAYER_GB2GRAY', 'COLOR_BAYER_GB2RGB', 'COLOR_BAYER_GB2RGBA', 'COLOR_BAYER_GB2RGB_EA', 'COLOR_BAYER_GB2RGB_VNG', 'COLOR_BAYER_GR2BGR', 'COLOR_BAYER_GR2BGRA', 'COLOR_BAYER_GR2BGR_EA', 'COLOR_BAYER_GR2BGR_VNG', 'COLOR_BAYER_GR2GRAY', 'COLOR_BAYER_GR2RGB', 'COLOR_BAYER_GR2RGBA', 'COLOR_BAYER_GR2RGB_EA', 'COLOR_BAYER_GR2RGB_VNG', 'COLOR_BAYER_RG2BGR', 'COLOR_BAYER_RG2BGRA', 'COLOR_BAYER_RG2BGR_EA', 'COLOR_BAYER_RG2BGR_VNG', 'COLOR_BAYER_RG2GRAY', 'COLOR_BAYER_RG2RGB', 'COLOR_BAYER_RG2RGBA', 'COLOR_BAYER_RG2RGB_EA', 'COLOR_BAYER_RG2RGB_VNG', 'COLOR_BGR2BGR555', 'COLOR_BGR2BGR565', 'COLOR_BGR2BGRA', 'COLOR_BGR2GRAY', 'COLOR_BGR2HLS', 'COLOR_BGR2HLS_FULL', 'COLOR_BGR2HSV', 'COLOR_BGR2HSV_FULL', 'COLOR_BGR2LAB', 'COLOR_BGR2LUV', 'COLOR_BGR2Lab', 'COLOR_BGR2Luv', 'COLOR_BGR2RGB', 'COLOR_BGR2RGBA', 'COLOR_BGR2XYZ', 'COLOR_BGR2YCR_CB', 'COLOR_BGR2YCrCb', 'COLOR_BGR2YUV', 'COLOR_BGR2YUV_I420', 'COLOR_BGR2YUV_IYUV', 'COLOR_BGR2YUV_YV12', 'COLOR_BGR5552BGR', 'COLOR_BGR5552BGRA', 'COLOR_BGR5552GRAY', 'COLOR_BGR5552RGB', 'COLOR_BGR5552RGBA', 'COLOR_BGR5652BGR', 'COLOR_BGR5652BGRA', 'COLOR_BGR5652GRAY', 'COLOR_BGR5652RGB', 'COLOR_BGR5652RGBA', 'COLOR_BGRA2BGR', 'COLOR_BGRA2BGR555', 'COLOR_BGRA2BGR565', 'COLOR_BGRA2GRAY', 'COLOR_BGRA2RGB', 'COLOR_BGRA2RGBA', 'COLOR_BGRA2YUV_I420', 'COLOR_BGRA2YUV_IYUV', 'COLOR_BGRA2YUV_YV12', 'COLOR_BayerBG2BGR', 'COLOR_BayerBG2BGRA', 'COLOR_BayerBG2BGR_EA', 'COLOR_BayerBG2BGR_VNG', 'COLOR_BayerBG2GRAY', 'COLOR_BayerBG2RGB', 'COLOR_BayerBG2RGBA', 'COLOR_BayerBG2RGB_EA', 'COLOR_BayerBG2RGB_VNG', 'COLOR_BayerGB2BGR', 'COLOR_BayerGB2BGRA', 'COLOR_BayerGB2BGR_EA', 'COLOR_BayerGB2BGR_VNG', 'COLOR_BayerGB2GRAY', 'COLOR_BayerGB2RGB', 'COLOR_BayerGB2RGBA', 'COLOR_BayerGB2RGB_EA', 'COLOR_BayerGB2RGB_VNG', 'COLOR_BayerGR2BGR', 'COLOR_BayerGR2BGRA', 'COLOR_BayerGR2BGR_EA', 'COLOR_BayerGR2BGR_VNG', 'COLOR_BayerGR2GRAY', 'COLOR_BayerGR2RGB', 'COLOR_BayerGR2RGBA', 'COLOR_BayerGR2RGB_EA', 'COLOR_BayerGR2RGB_VNG', 'COLOR_BayerRG2BGR', 'COLOR_BayerRG2BGRA', 'COLOR_BayerRG2BGR_EA', 'COLOR_BayerRG2BGR_VNG', 'COLOR_BayerRG2GRAY', 'COLOR_BayerRG2RGB', 'COLOR_BayerRG2RGBA', 'COLOR_BayerRG2RGB_EA', 'COLOR_BayerRG2RGB_VNG', 'COLOR_COLORCVT_MAX', 'COLOR_GRAY2BGR', 'COLOR_GRAY2BGR555', 'COLOR_GRAY2BGR565', 'COLOR_GRAY2BGRA', 'COLOR_GRAY2RGB', 'COLOR_GRAY2RGBA', 'COLOR_HLS2BGR', 'COLOR_HLS2BGR_FULL', 'COLOR_HLS2RGB', 'COLOR_HLS2RGB_FULL', 'COLOR_HSV2BGR', 'COLOR_HSV2BGR_FULL', 'COLOR_HSV2RGB', 'COLOR_HSV2RGB_FULL', 'COLOR_LAB2BGR', 'COLOR_LAB2LBGR', 'COLOR_LAB2LRGB', 'COLOR_LAB2RGB', 'COLOR_LBGR2LAB', 'COLOR_LBGR2LUV', 'COLOR_LBGR2Lab', 'COLOR_LBGR2Luv', 'COLOR_LRGB2LAB', 'COLOR_LRGB2LUV', 'COLOR_LRGB2Lab', 'COLOR_LRGB2Luv', 'COLOR_LUV2BGR', 'COLOR_LUV2LBGR', 'COLOR_LUV2LRGB', 'COLOR_LUV2RGB', 'COLOR_Lab2BGR', 'COLOR_Lab2LBGR', 'COLOR_Lab2LRGB', 'COLOR_Lab2RGB', 'COLOR_Luv2BGR', 'COLOR_Luv2LBGR', 'COLOR_Luv2LRGB', 'COLOR_Luv2RGB', 'COLOR_M_RGBA2RGBA', 'COLOR_RGB2BGR', 'COLOR_RGB2BGR555', 'COLOR_RGB2BGR565', 'COLOR_RGB2BGRA', 'COLOR_RGB2GRAY', 'COLOR_RGB2HLS', 'COLOR_RGB2HLS_FULL', 'COLOR_RGB2HSV', 'COLOR_RGB2HSV_FULL', 'COLOR_RGB2LAB', 'COLOR_RGB2LUV', 'COLOR_RGB2Lab', 'COLOR_RGB2Luv', 'COLOR_RGB2RGBA', 'COLOR_RGB2XYZ', 'COLOR_RGB2YCR_CB', 'COLOR_RGB2YCrCb', 'COLOR_RGB2YUV', 'COLOR_RGB2YUV_I420', 'COLOR_RGB2YUV_IYUV', 'COLOR_RGB2YUV_YV12', 'COLOR_RGBA2BGR', 'COLOR_RGBA2BGR555', 'COLOR_RGBA2BGR565', 'COLOR_RGBA2BGRA', 'COLOR_RGBA2GRAY', 'COLOR_RGBA2M_RGBA', 'COLOR_RGBA2RGB', 'COLOR_RGBA2YUV_I420', 'COLOR_RGBA2YUV_IYUV', 'COLOR_RGBA2YUV_YV12', 'COLOR_RGBA2mRGBA', 'COLOR_XYZ2BGR', 'COLOR_XYZ2RGB', 'COLOR_YCR_CB2BGR', 'COLOR_YCR_CB2RGB', 'COLOR_YCrCb2BGR', 'COLOR_YCrCb2RGB', 'COLOR_YUV2BGR', 'COLOR_YUV2BGRA_I420', 'COLOR_YUV2BGRA_IYUV', 'COLOR_YUV2BGRA_NV12', 'COLOR_YUV2BGRA_NV21', 'COLOR_YUV2BGRA_UYNV', 'COLOR_YUV2BGRA_UYVY', 'COLOR_YUV2BGRA_Y422', 'COLOR_YUV2BGRA_YUNV', 'COLOR_YUV2BGRA_YUY2', 'COLOR_YUV2BGRA_YUYV', 'COLOR_YUV2BGRA_YV12', 'COLOR_YUV2BGRA_YVYU', 'COLOR_YUV2BGR_I420', 'COLOR_YUV2BGR_IYUV', 'COLOR_YUV2BGR_NV12', 'COLOR_YUV2BGR_NV21', 'COLOR_YUV2BGR_UYNV', 'COLOR_YUV2BGR_UYVY', 'COLOR_YUV2BGR_Y422', 'COLOR_YUV2BGR_YUNV', 'COLOR_YUV2BGR_YUY2', 'COLOR_YUV2BGR_YUYV', 'COLOR_YUV2BGR_YV12', 'COLOR_YUV2BGR_YVYU', 'COLOR_YUV2GRAY_420', 'COLOR_YUV2GRAY_I420', 'COLOR_YUV2GRAY_IYUV', 'COLOR_YUV2GRAY_NV12', 'COLOR_YUV2GRAY_NV21', 'COLOR_YUV2GRAY_UYNV', 'COLOR_YUV2GRAY_UYVY', 'COLOR_YUV2GRAY_Y422', 'COLOR_YUV2GRAY_YUNV', 'COLOR_YUV2GRAY_YUY2', 'COLOR_YUV2GRAY_YUYV', 'COLOR_YUV2GRAY_YV12', 'COLOR_YUV2GRAY_YVYU', 'COLOR_YUV2RGB', 'COLOR_YUV2RGBA_I420', 'COLOR_YUV2RGBA_IYUV', 'COLOR_YUV2RGBA_NV12', 'COLOR_YUV2RGBA_NV21', 'COLOR_YUV2RGBA_UYNV', 'COLOR_YUV2RGBA_UYVY', 'COLOR_YUV2RGBA_Y422', 'COLOR_YUV2RGBA_YUNV', 'COLOR_YUV2RGBA_YUY2', 'COLOR_YUV2RGBA_YUYV', 'COLOR_YUV2RGBA_YV12', 'COLOR_YUV2RGBA_YVYU', 'COLOR_YUV2RGB_I420', 'COLOR_YUV2RGB_IYUV', 'COLOR_YUV2RGB_NV12', 'COLOR_YUV2RGB_NV21', 'COLOR_YUV2RGB_UYNV', 'COLOR_YUV2RGB_UYVY', 'COLOR_YUV2RGB_Y422', 'COLOR_YUV2RGB_YUNV', 'COLOR_YUV2RGB_YUY2', 'COLOR_YUV2RGB_YUYV', 'COLOR_YUV2RGB_YV12', 'COLOR_YUV2RGB_YVYU', 'COLOR_YUV420P2BGR', 'COLOR_YUV420P2BGRA', 'COLOR_YUV420P2GRAY', 'COLOR_YUV420P2RGB', 'COLOR_YUV420P2RGBA', 'COLOR_YUV420SP2BGR', 'COLOR_YUV420SP2BGRA', 'COLOR_YUV420SP2GRAY', 'COLOR_YUV420SP2RGB', 'COLOR_YUV420SP2RGBA', 'COLOR_YUV420p2BGR', 'COLOR_YUV420p2BGRA', 'COLOR_YUV420p2GRAY', 'COLOR_YUV420p2RGB', 'COLOR_YUV420p2RGBA', 'COLOR_YUV420sp2BGR', 'COLOR_YUV420sp2BGRA', 'COLOR_YUV420sp2GRAY', 'COLOR_YUV420sp2RGB', 'COLOR_YUV420sp2RGBA', 'COLOR_mRGBA2RGBA']

那么这里的灰度转化需要用到的是cv2.COLOR_BGR2GRAY和cv2.COLOR_GRAY2BGR。

举例如下：

# 导入opencv
import cv2
# 读入原始图像，使用cv2.IMREAD_UNCHANGED
img = cv2.imread("girl.jpg", cv2.IMREAD_UNCHANGED)
# 查看打印图像的shape
shape = img.shape
print(shape)
# 判断通道数是否为3通道或4通道
if shape[2] == 3 or shape[2] == 4 :# 将彩色图转化为单通道图img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)cv2.imshow("gray_image", img_gray)
cv2.imshow("image", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

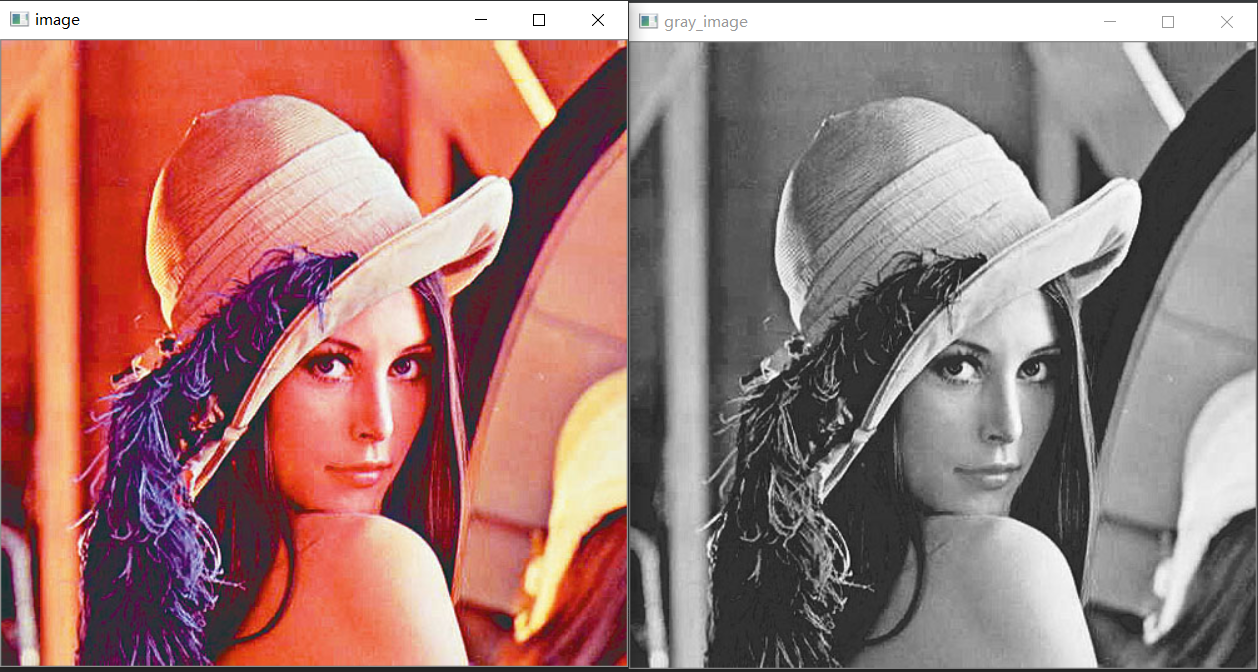

显示出来的原图与灰度化之后的图为：

这里的灰度图是单通道的，若将此时的img_gray 再通过cv2.COLOR_GRAY2BGR转为三通道的图，它将还是灰度图，只是通道数变成了三个，三通道每个像素上的B、G、R值都相等，且等于img_gray 的那个像素，代码如下所示：

# 导入opencv
import cv2
# 读入灰度图
img = cv2.imread("girl_gray.jpg", cv2.IMREAD_UNCHANGED)
# 查看打印图像的shape
shape = img.shape
print(shape)
img_color = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
print(img_color.shape)
cv2.imshow("color_image", img_color)
cv2.imshow("image", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

效果如图所示：

视觉上细看还是有些许不同，我们搞清楚它们在计算机内的区别就行，再看下原图、单通道灰度图、三通道灰度图的尺寸区别：

原图: (500, 500, 3)
单通道灰度图： (500, 500)
三通道灰度图： (500, 500, 3)

2.3.2 RGB与BGR转化

方法一：用OpenCV自带的方法

# 导入opencv
import cv2
# 读入图
img = cv2.imread("dark2.jpg", cv2.IMREAD_COLOR)
cv2.imshow("Origin", img)
img_cv_method = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
cv2.imshow("After transform", img_cv_method)cv2.waitKey(0)
cv2.destroyAllWindows()

方法二：用numpy转换，本质就是互换B和R通道，所以将方法一的代码中的cvtColor函数的那一行替换为

img_cv_method = img[:, :, ::-1]

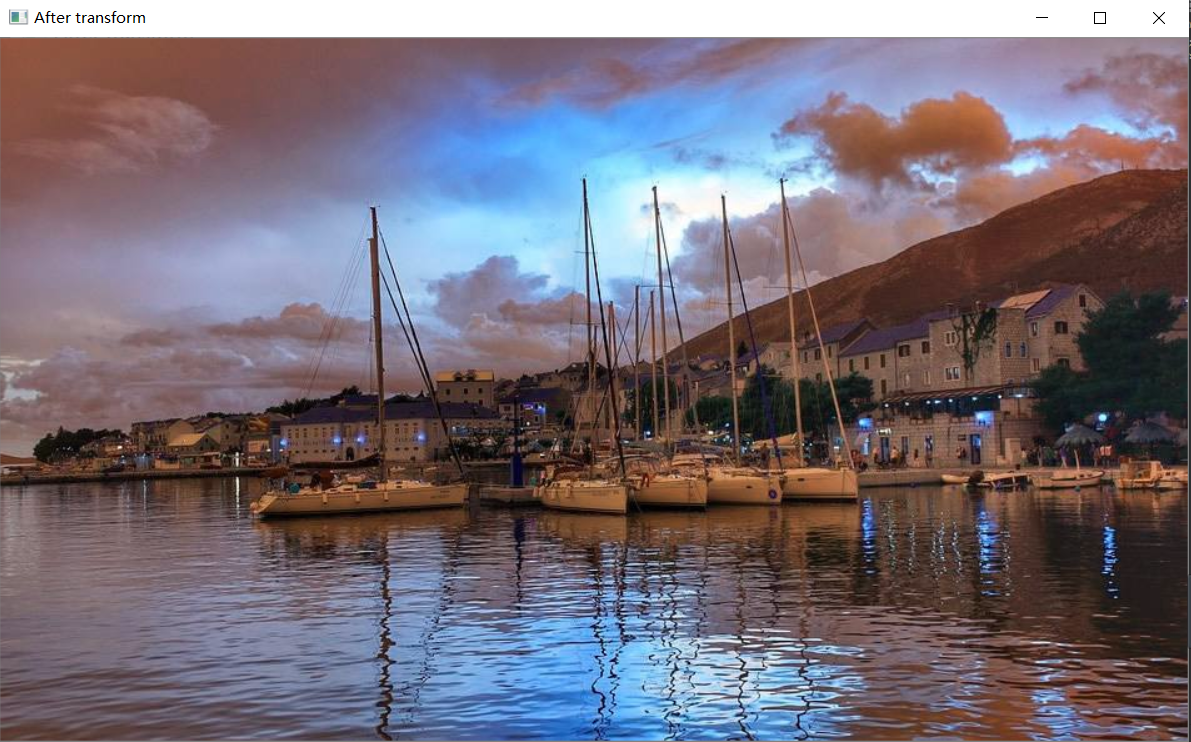

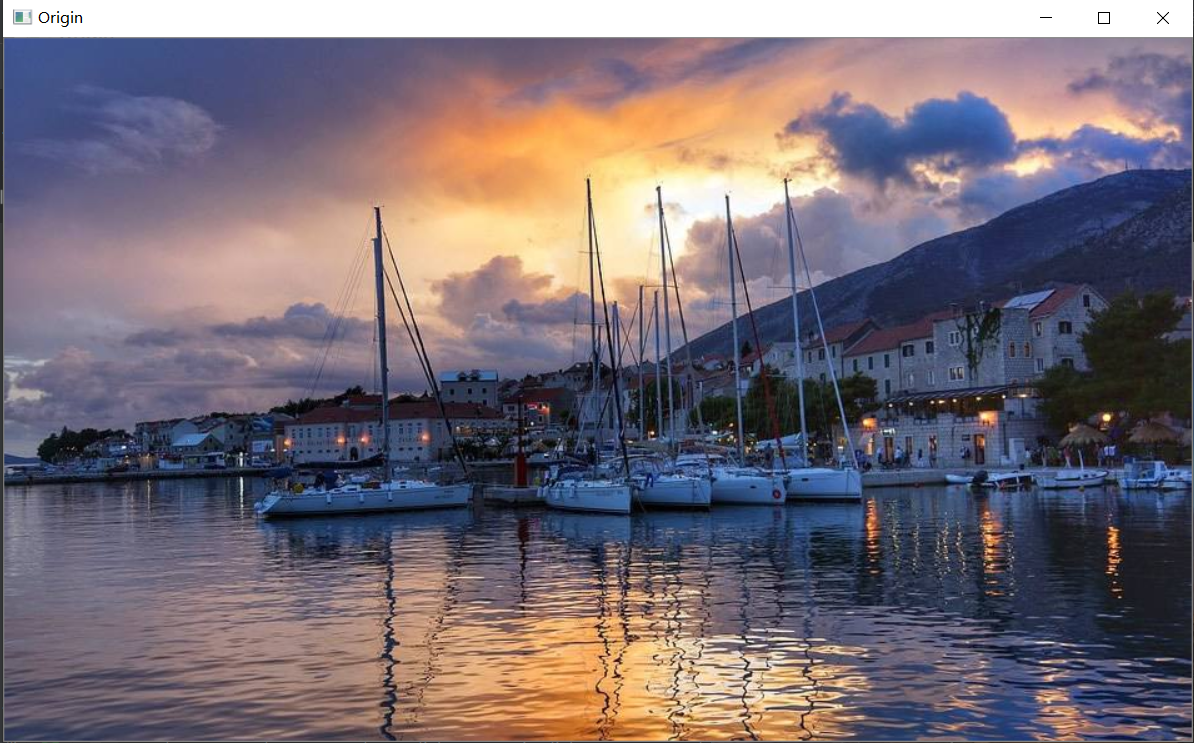

效果是一样的，得到的原图和转换之后的图的显示如下所示：

2.3.3 通道分离

目的：将彩色图像分成B、G、R三个单通道图像，方便我们对BGR三个通道分别操作。

函数：

cv.split(	m[, mv]	)

参数：待分离通道的图像。

举例：

# 加载opencv
import cv2
src = cv2.imread('split.jpg')
cv2.imshow('before', src)
# 调用通道分离
b, g, r = cv2.split(src)
# 三通道分别显示
cv2.imshow('blue', b)
cv2.imshow('green', g)
cv2.imshow('red', r)
cv2.waitKey(0)
cv2.destroyAllWindows()

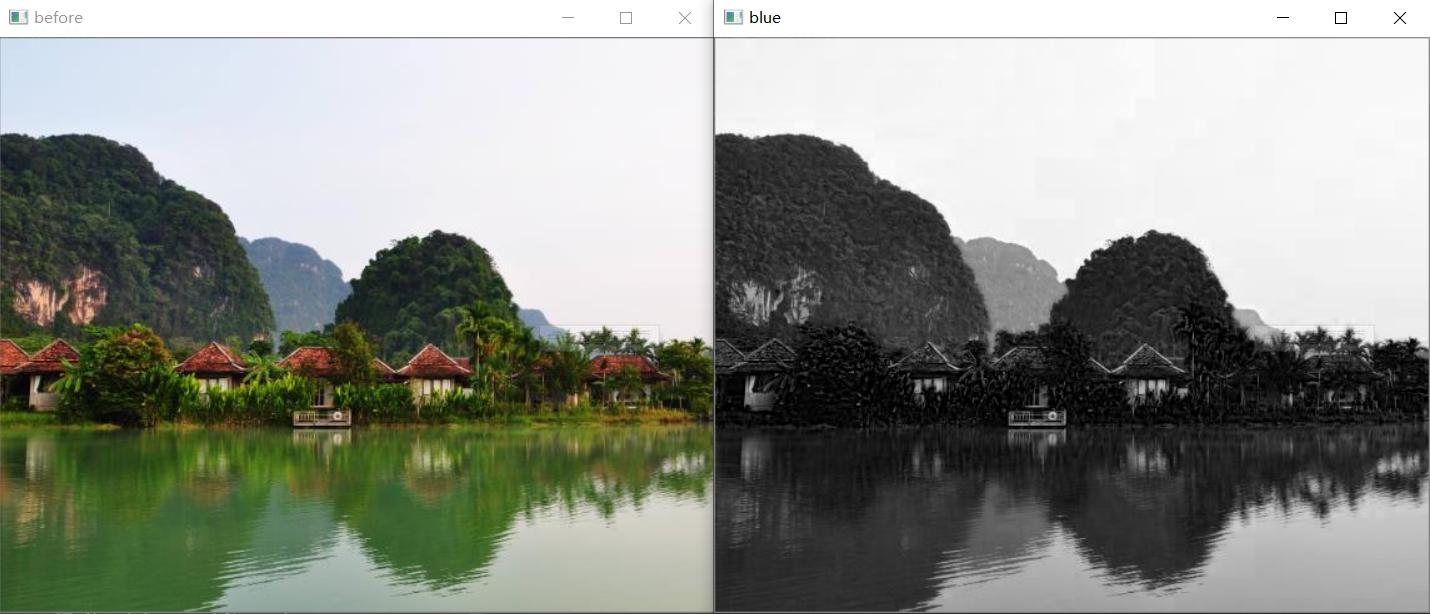

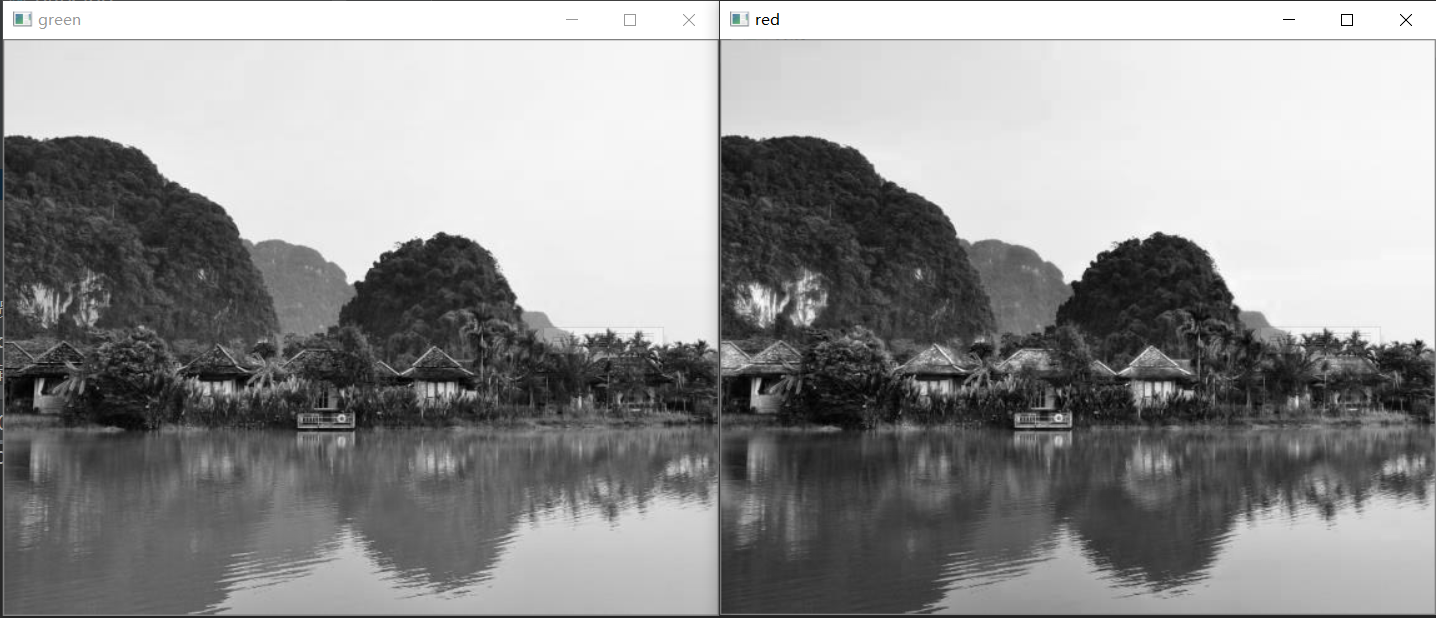

结果如下所示：


分离出来的每个通道都是一个灰度图。如果我们想看它们是对应通道的颜色，可以用下面的代码：

# 导入opencv模块
import numpy as np
import cv2image = cv2.imread("split.jpg")  # 读取要处理的图片
cv2.imshow("src", image)
cv2.waitKey(0)
B, G, R = cv2.split(image)  # 分离出图片的B，R，G颜色通道zeros = np.zeros(image.shape[:2], dtype="uint8")  # 创建与image相同大小的零矩阵
cv2.imshow("BLUE", cv2.merge([B, zeros, zeros]))  # 显示 （B，0，0）图像
cv2.imshow("GREEN", cv2.merge([zeros, G, zeros]))  # 显示（0，G，0）图像
cv2.imshow("RED", cv2.merge([zeros, zeros, R]))  # 显示（0，0，R）图像
cv2.waitKey(0)
cv2.destroyAllWindows()

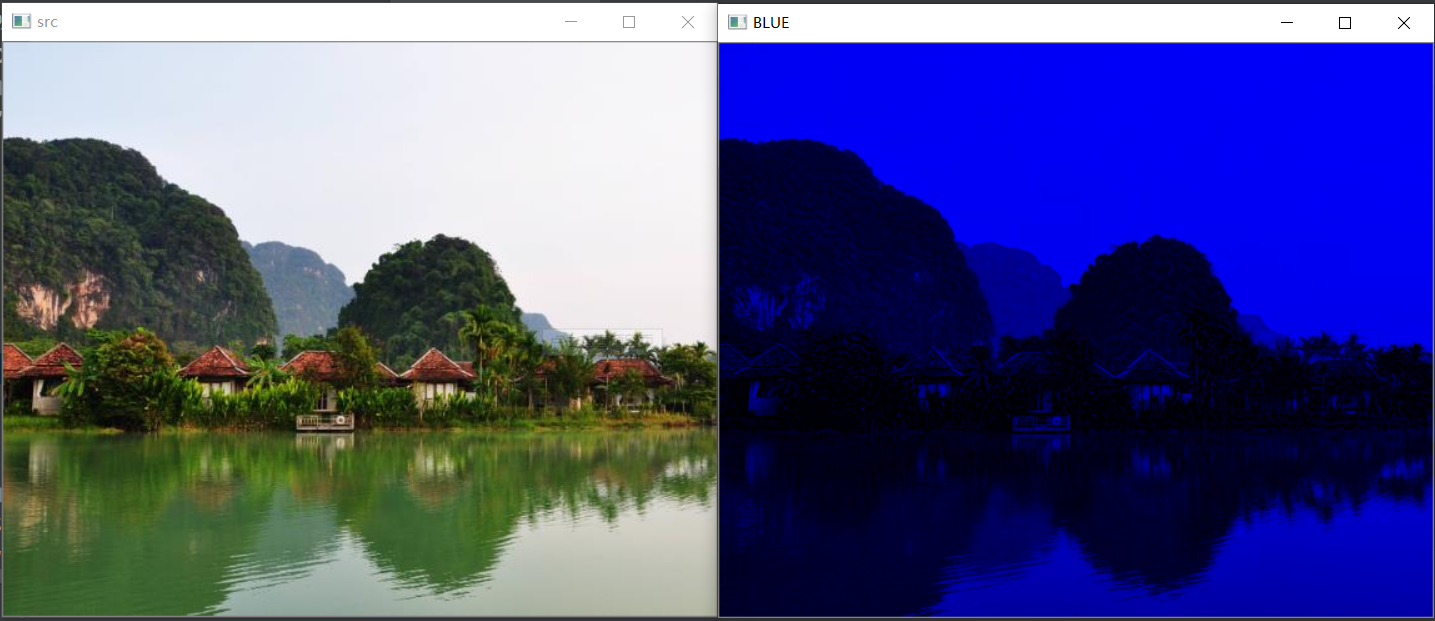

效果如下所示：


这里我们可以看出，单通道是没有颜色的，只有数值，R、G、B颜色要放在三通道中才能显示出来。

2.3.4 通道合并

目的：三个单独的通道合并为一个彩图。

函数：

cv.merge(	mv[, dst]	)

参数：待合并的通道数，以list形式输入。

举例：

#加载opencv
import cv2
src=cv2.imread('split.jpg')
cv2.imshow('before',src)
#调用通道分离
b,g,r=cv2.split(src)
#将Blue通道数值修改为0
b[:] = 0
#合并修改后的通道
img_merge=cv2.merge([b,g,r])
cv2.imshow('merge',img_merge)
cv2.waitKey(0)
cv2.destroyAllWindows()

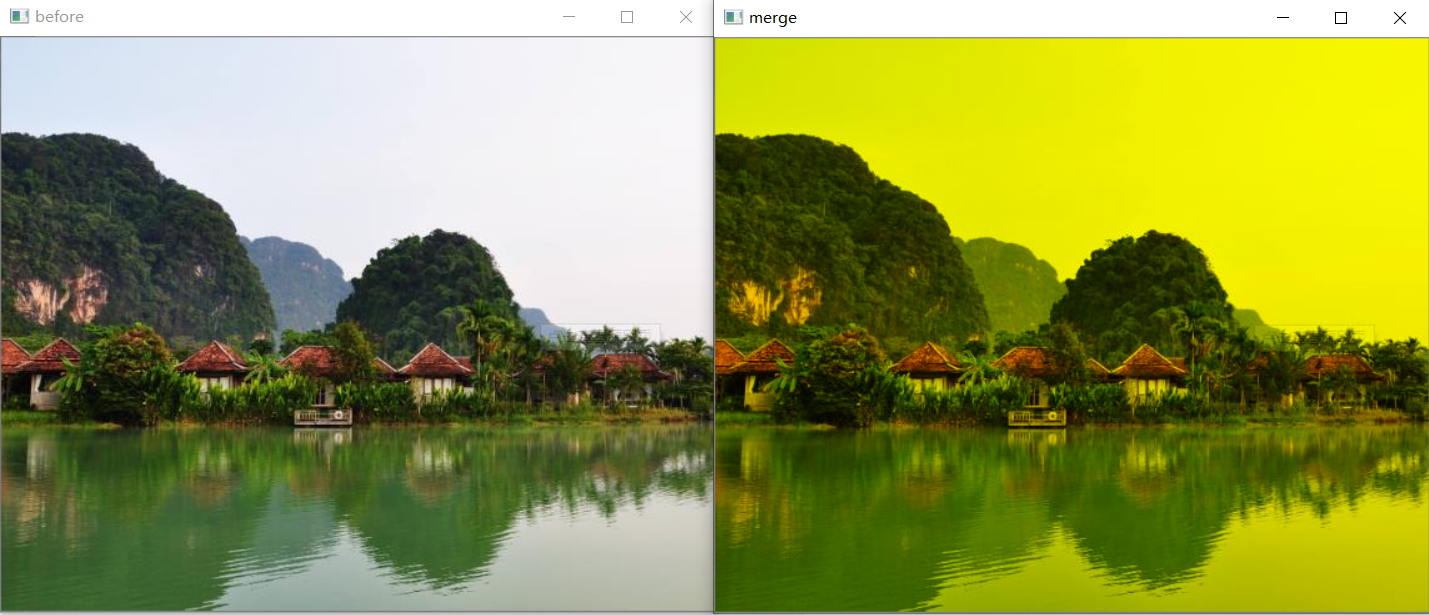

结果如下所示：
