1. 由于ANSYS软件本身的数据后处理、绘图等功能有限，我们常常需要把ansys模拟后的结果数据导出以做进一步的处理分析。为此作者编写了matlab平台的m/p脚本，使得ansys的lis文件可以一键生成整齐对应的CSV文档，便于数据交互，提高工作效率。（脚本及相关文件或代+Q：651696767）
   另外：自动化脚本转命令流文件脚本有 log文件简化脚本、批量进点成线脚本以及批量点绘三维起伏面脚本
   首先对脚本的使用方法做如下说明：
   ansys导出的lis文件：

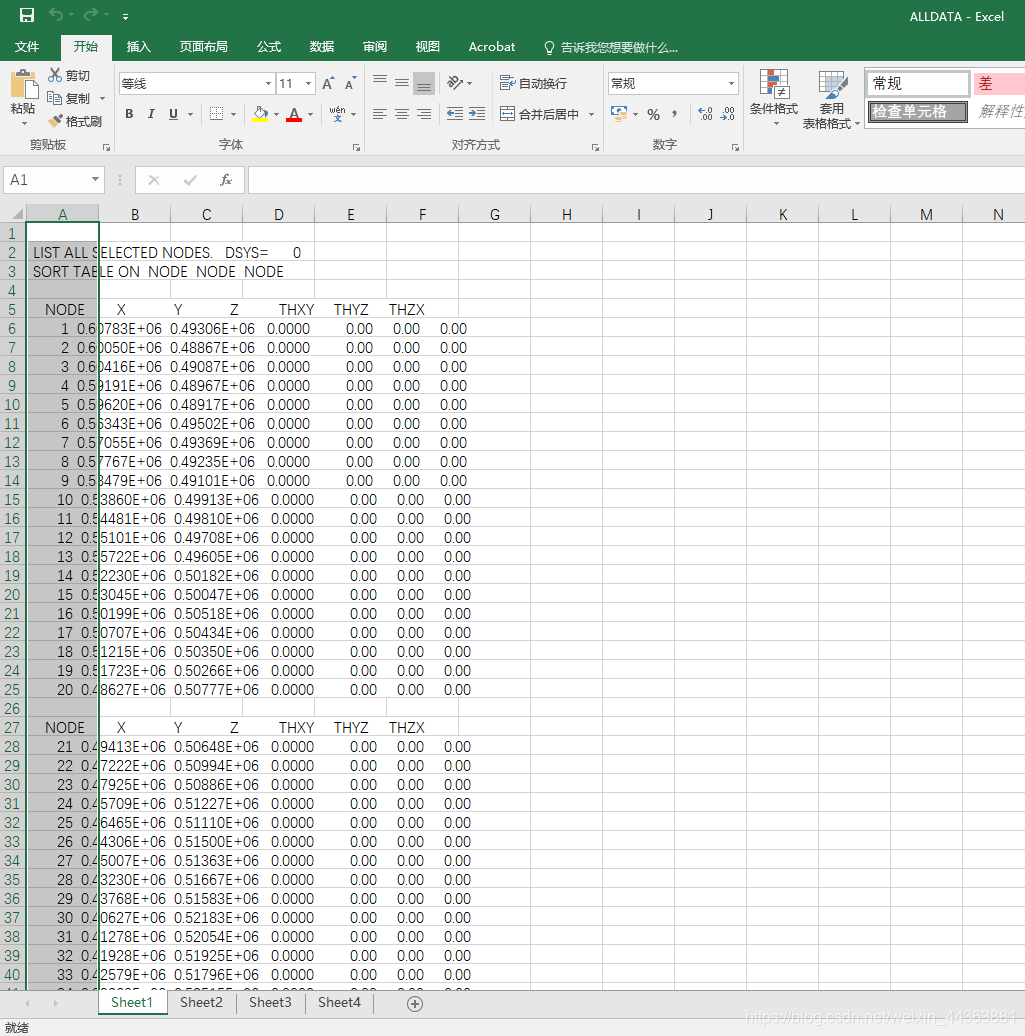

   按照顺序放到Excel：

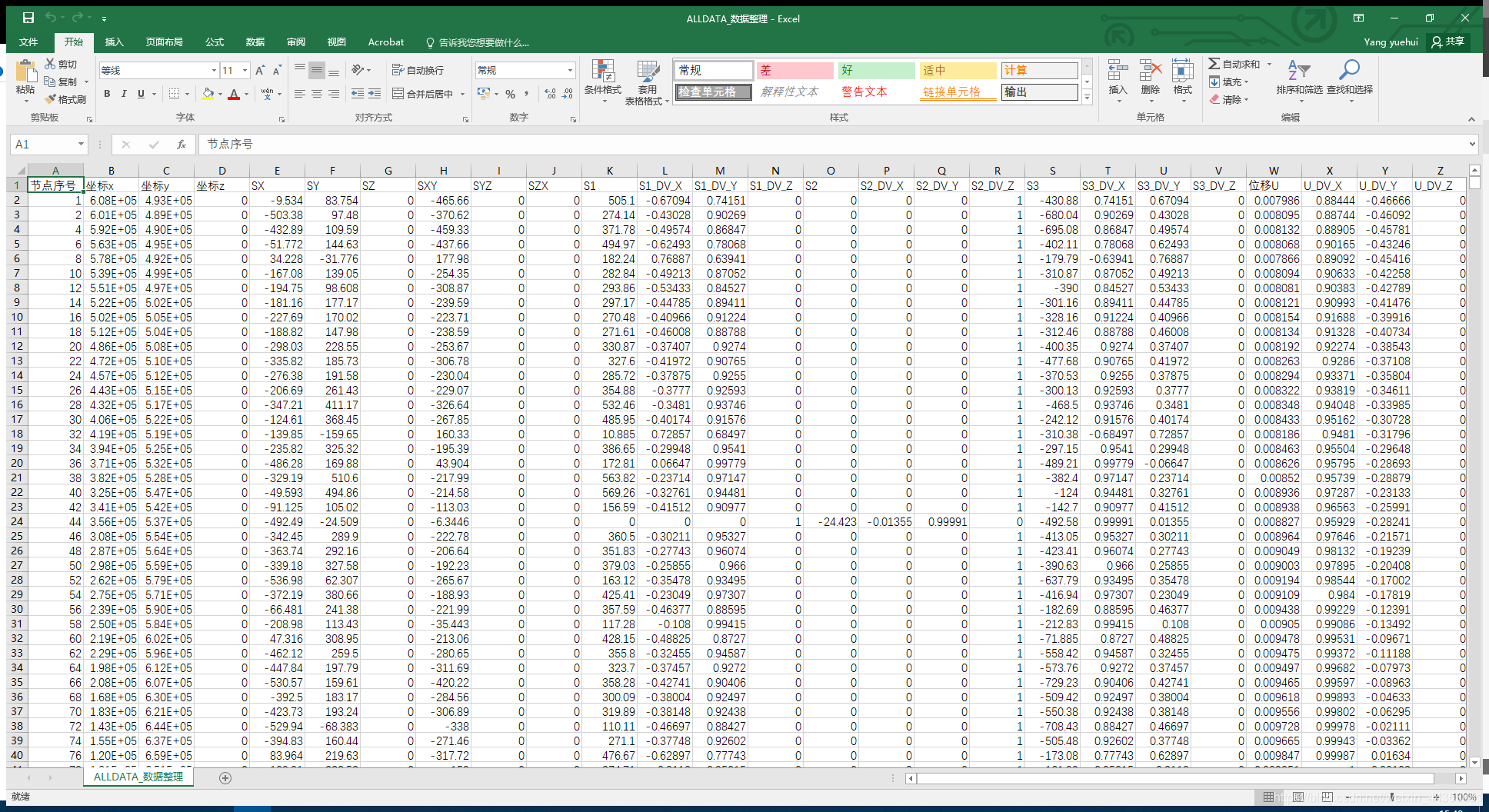

   运行脚本后的提取整理结果如下（依次是节点序号、节点坐标、6个应力分量、每个主应力和它的坐标因子、总位移和坐标因子）：

   **细心的小伙伴会发现，为什么节点号不全呢？这也是为什么脚本说明里红字提到在ansys导出lis前要关掉 PowerGraphics 模式。**解释如下：在 Ansys 中，节点应力是其周围单元在该节点上的应力的平均值 (否则一个节点要输出好几个应力值)，如果想要各节点在其周围每个单元中的应力值，就需要输出单元应力，采用列表方式，会输出每个单元的各个节点处的应力值。
   列表和应力云图中最大值的不同是由于采用PowerGraphics显示方法造成的。对于实体单元的导出结果（derived results）如应力、应变等，在应力云图中对于几何不连续的点（如各种角点）不会对与该点相连接的单元取平均值，但列表时却会对与该点相连接的单元取平均值（如果模型不包含壳单元的话），因此应力云图中的最大值会比列表中的大，需要小心检查。
   对于单元节点解（Element Nodal Solution），在后处理中可有对相连单元取平均值和非平均值两种方式，因此其输出值取决于如下三个因素：
   ⑴显示模式（PowerGraphics或FullGraphics）：PowerGraphics仅对模型外表面的结果取平均值，而FullGraphics则对模型外表面和内部结果均取平均值；
   ⑵显示方式（列表或图形）：对于不包含壳单元的模型，在几何不连续部位，列表的结果取平均值，而图形显示（如应力云图等）的结果则不取平均值；
   ⑶输出选项（Options for Output）：其中的选项控制着结果输出的位置（如壳单元上、下表面、中面等）和结果的计算方法。
   随着这三个因素的不同，显示的结果会有一些差别。
   但是对于节点自由度解、单元非节点解以及以非平均值命令显示（如PLESOL或PRESOL）的单元节点解则不受这些因素的影响。
   ANSYS中图形显示方式有两种：PowerGraphics和Full Graphics 。在用实体单元和壳单元时候，可能会产生不同的图形显示方式导致不同的结果，网上找点英文资料翻译整理如下：
   增强图形（PowerGraphics）的优点：
   1.显示速度快；
   2.可显示二次曲面；
   3.在不连续处（材料、几何、实常数等）不进行结果平均处理；
   4.可以同时显示Shell单元的顶面和底面应力。
   全图形（FullGraphics）的优点：
   1.显示参数少，这意味着有在用户间有更好的可移植性；
   2.显示结果总是和打印结果一致；
   3.结果总是和得到的结果文件一致（没子网格数据插入）。
   一般来讲，增强图形（PowerGraphics）会比全图形产生较大（或较保守）的值：
   1.表面总会产生较大的应力，增强图形没有对表面以下的单元结果进行平均；
   2.在不连续处不进行平均处理，会得到较为真实的图形显示（因为实际上在不连续处的应力和应变是存在差异的）。
   对于承载能力计算来说，选择哪种图形显示模式，也可能要依据哪种结果被用来和试验数据进行对比。
   只需要在toolbar>powrgrph，在弹出的对话框中选择OFF就可以关闭增强图形显示模式。也可以用命令ERNORM,OFF。这样列表和应力云图中的最大值就一样了。
