9260内部有5个内部计数器，分别为TIMER_CLOCK1 --- TIMER_CLOCK5。通过这5个时钟可以为各种内部设备提供时钟基准。
其中，红外发射38K方波，是通过CLOCK1计数产生。
配置寄存器如下
| //选择TC通道 __sys_reg(AT91_PMC_PCER) = 1 << AT91SAM9260_ID_TC1; //设置对外接口 at91_set_A_periph(AT91_PIN_PC7, 0); TC_CCR(tc1_io_base) = AT91_TC_CLKDIS; TC_CMR(tc1_io_base) = //挑选时钟源 AT91_TC_TIMER_CLOCK1 //选择waveform | AT91_TC_WAVESEL_UP_AUTO //选择RC比较器是对外接口清零 | AT91_TC_BCPC_CLEAR //选择RB比较器是对外接口置位 | AT91_TC_BCPB_SET //设置为waveform | AT91_TC_WAVE //the last num set the port tiob to output | AT91_TC_EEVT_XC0; TC_IDR(tc1_io_base) = ~0; //确定RC计数器的值 TC_RC(tc1_io_base) = MAIN_CLK / 2 / 38000; //确定RB计数器的值 TC_RB(tc1_io_base) = MAIN_CLK / 2 / 76000; //时钟使能 TC_CCR(tc1_io_base) = AT91_TC_CLKEN | AT91_TC_SWTRG; |
因此，方波的频率多少取决于MAIN_CLK，即系统允许的频率。
2. 25K方波的产生
1. 之前的驱动程序采取把系统允许频率MCK写死的方式，进行处理，即MCK=99328000Hz，算出的RC=1306， RB=RC/2。NOTE：占空比1/2
2. 因此，如果核心板是降频处理的话，主频是665600000。如果搭配之前的驱动，即RC= 2*RB = 1306,算出的输出的方波即25KHz。
3. 如果更新最新的驱动，MCK是根据系统的寄存器配置动态生成的话，驱动会自动调整RB RC 值，以匹配38K PWM波的产生。
3. 附录A

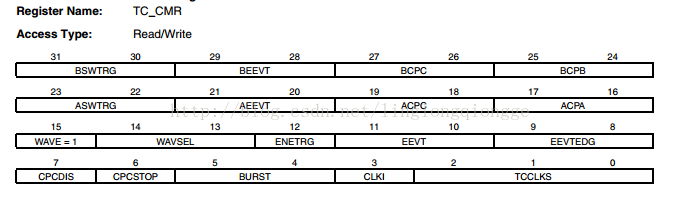

TC Channel mode register:
Meaning:
| AT91_TC_TIMER_CLOCK1 | | TIMER_CLOCK1 = MCK/2 |
| AT91_TC_WAVESEL_UP_AUTO | 2<<13 | WAVSEL = 10 |
| AT91_TC_BCPC_CLEAR | 2<<26 | RC Compare Effect on TIOB = CLEAR |
| AT91_TC_BCPB_SET | 1<<24 | RB Compare Effect on TIOB = SET |
| AT91_TC_WAVE | 1<<15 | WAVEFORM |
| AT91_TC_EEVT_XC0 1<<10 | TIOB output |

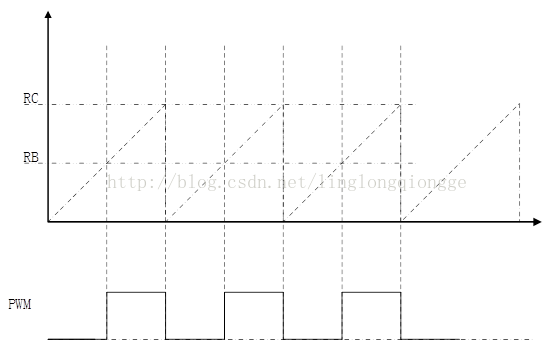

Example：
Interpretation：
