随着工业4.0时代的到来，机器视觉在智能制造业领域的作用越来越重要，为了能让更多用户获取机器视觉的相关基础知识，包括机器视觉技术是如何工作的、它为什么是实现流程自动化和质量改进的正确选择等。小编为你准备了这篇机器视觉入门学习资料。

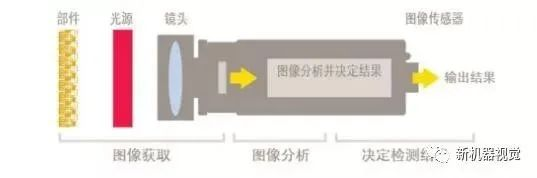

机器视觉是一门学科技术，广泛应用于生产制造检测等工业领域，用来保证产品质量，控制生产流程，感知环境等。机器视觉系统是将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。

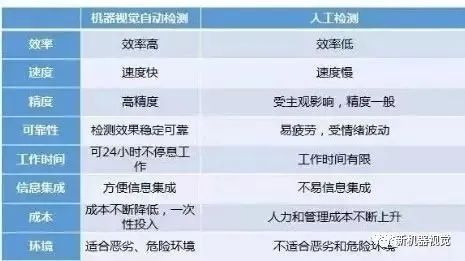

机器视觉优势：机器视觉系统具有高效率、高度自动化的特点，可以实现很高的分辨率精度与速度。机器视觉系统与被检测对象无接触，安全可靠。人工检测与机器视觉自动检测的主要区别有：

机器视觉的应用领域:

•识别

标准一维码、二维码的解码

光学字符识别（OCR）和确认（OCV）

•检测

色彩和瑕疵检测

零件或部件的有无检测

目标位置和方向检测•测量

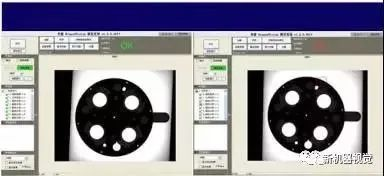

尺寸和容量检测

预设标记的测量，如孔位到孔位的距离

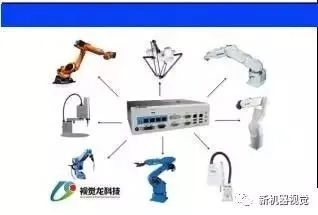

•机械手引导

输出空间坐标引导机械手精确定位

机器视觉系统的分类

•智能相机

•基于嵌入式

•基于PC

机器视觉系统的组成

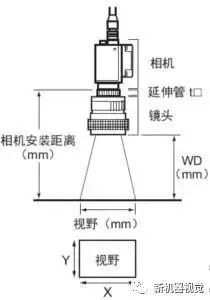

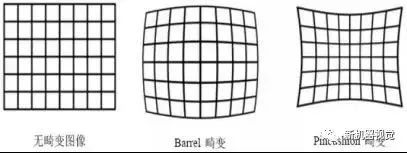

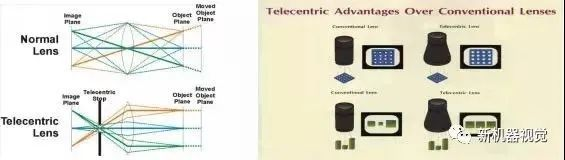

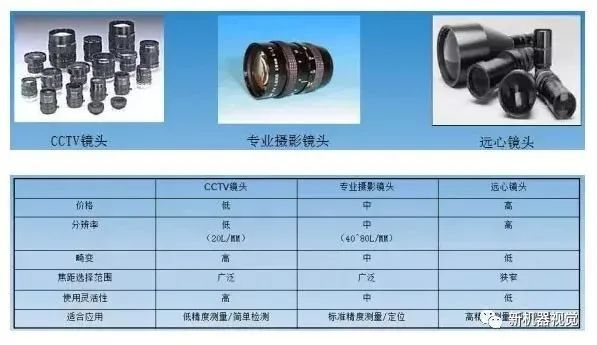

•图像获取：光源、镜头、相机、采集卡、机械平台

•图像处理与分析：工控主机、图像处理分析软件、图形交互界面。

•判决执行：电传单元、机械单元

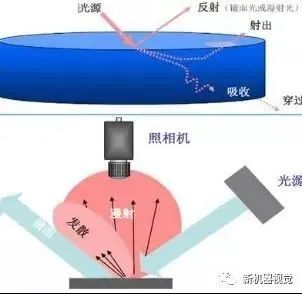

光源---光路原理

照相机并不能看见物体，而是看见从物体表面反射过来的光。

镜面反射：平滑表面以对顶角反射光线

漫射反射：粗糙表面会从各个方向漫射光线

发散反射：多数表面既有纹理，又有平滑表面，会对光线进行发散反射

•光源---作用和要求

在机器视觉中的作用

照亮目标，提高亮度

形成有利于图像处理的效果

克服环境光照影响，保证图像稳定性

用作测量的工具或参照

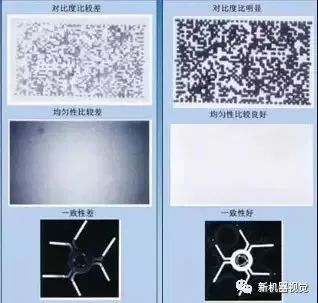

良好的光场设计要求

对比度明显，目标与背景的边界清晰

背景尽量淡化而且均匀，不干扰图像处理

与颜色有关的还需要颜色真实，亮度适中，不过曝或欠曝；

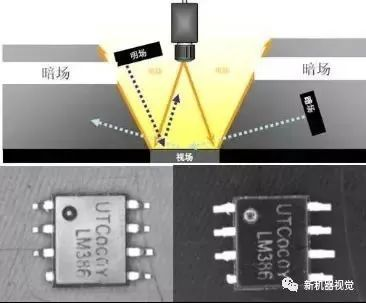

•光源---光场构造

明场：光线反射进入照相机

暗场：光线反射离开照相机

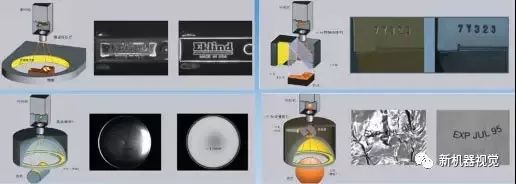

•光源---构造光源

使用不同照明技术对被测目标会产生不同的影响，以滚珠轴承为例：

•相机

种类：线&面、隔/逐、黑/彩、数/模、低/高、CCD/CMOS

指标：象元尺寸、分辨率、靶面大小、感应曲线、动态范围、灵敏度、速度噪声、填充因子、体积、质量、工作环境等

工作模式：Free run、Trigger（多种）、长时间曝光等

传输方式：GIGE，Cameralinker,模拟

•相机--按照图像传感器区分

CCD相机：使用CCD感光芯片为图像传感器的相机,集光电转换及电荷存贮、电荷转移、信号读取于一体，是典型的固体成像器件。

CMOS相机：使用CMOS感光芯片为图像传感器的相机 ,将光敏元阵列、图像信号放大器、信号读取电路、模数转换电路、图像信号处理器及控制器集成在一块芯片上，还具有局部像素的编程随机访问的优点。

•相机--按照输出图像颜色区分：

单色相机：输出图像为单色图像的相机。

彩色相机：输出图像为彩色图像的相机。

•相机--按输出信号区分

模拟信号相机：从传感器中传出的信号，被转换成模拟电压信号，即普通视频信号后再传到图像采集卡中。

数字信号相机：信号自传感器中的像素输出后，在相机内部直接数字化并输出。数字相机又包含1394相机、USB相机、Gige相机、CameraLink相机等

•相机--按照传感器类型区分

面扫描相机：传感器上像素呈面状分布的相机，其所成图像为二维“面”图像。

线扫描相机：传感器上呈线状（一行或三行）分布的相机，其所成图像为一维“线”图像。

•相机--CMOS VS CCD

CCD	CMOS
串行处理	并行处理
光线灵敏度高，图像对比度高	光线灵敏度低，图像对比度低，高动态范围
低噪声	存在固定模式噪音
集成度较低	高集成度，芯片上集成了很多功能
取图速度慢，帧率低	取图速度块，帧率高
功耗一般	功耗较低
成本较高	成本低

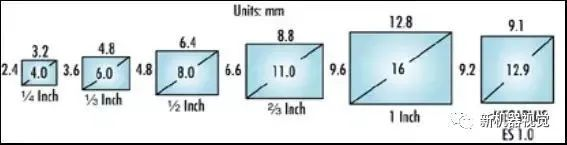

•相机--传感器的尺寸

图像传感器感光区域的面积大小。这个尺寸直接决定了整个系统的物理放大率。如：1/3“、1/2”等。绝大多数模拟相机的传感器的长宽比例是4：3 (H：V)，数字相机的长宽比例则包括多种：1：1，4：3，3：2 等。

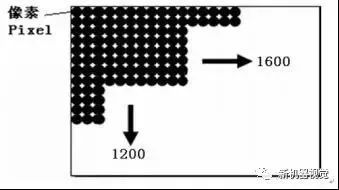

•相机--像素

是成像于相机芯片的图像的最小组成单位。以200万像素的相机为例，满屏有1600*1200个像素,成像于1/1.8英寸大小的CCD芯片。

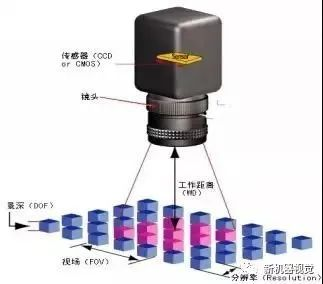

•相机--分辨率

由相机所采用的芯片分辨率决定，是芯片靶面排列的像元数量。通常面阵相机的分辨率用水平和垂直分辨率两个数字表示，如：1920（H）x 1080(V)，前面的数字表示每行的像元数量，即共有1920个像元，后面的数字表示像元的行数，即1080行。

•相机--帧率和行频

由相机的帧率/行频表示相机采集图像的频率，通常面阵相机用帧率表示，单位fps（Frame Per second），如30fps,表示相机在1秒钟内最多能采集30帧图像；线性相机通常用行频表示，单位KHz,如12KHz表示相机在1秒钟内最多能采集12000行图像数据。

•相机--快门速度（Shutter Speed）

CCD/CMOS相机多数采用电子快门，通过电信号脉冲的宽度来控制传感器的光积分（曝光）时间。对于一般性能的的相机快门速度可以达到1/10000-1/100000秒。

卷帘快门（Rolling Shutter）：多数CMOS图像传感器上使用的快门，其特征是逐行曝光，每一行的曝光时间不一致。

全局快门（Global Shutter）：CCD传感器和极少数CMOS传感器采用的快门，传感器上所有像素同时刻曝光。

•相机--智能相机

智能工业相机是一种高度集成化的微小型机器视觉系统。它将图像的采集、处理与通信功能集成于单一相机内，从而提供了具有多功能、模块化、高可靠性、易于实现的机器视觉解决方案。智能工业相机一般由图像采集单元、图像处理单元、图像处理软件、网络通信装置等构成。由于应用了最新的 DSP、FPGA及大容量存储技术，其智能化程度不断提高，可满足多种机器视觉的应用需求。
