上次我们画了一个蜗杆，今天就来建模一个涡轮模型，也是非常简单。

这次还是无尺寸的随意建模，做出这么一个涡轮，来看看建模方法吧！

1 首先在XY平面上绘制一个直径100的圆，上下拉伸10mm

2 对圆柱上下面倒斜角3mm.

3 在XZ平面上插入草图，绘制直径为23mm的圆

3 以Z轴旋转360度求差

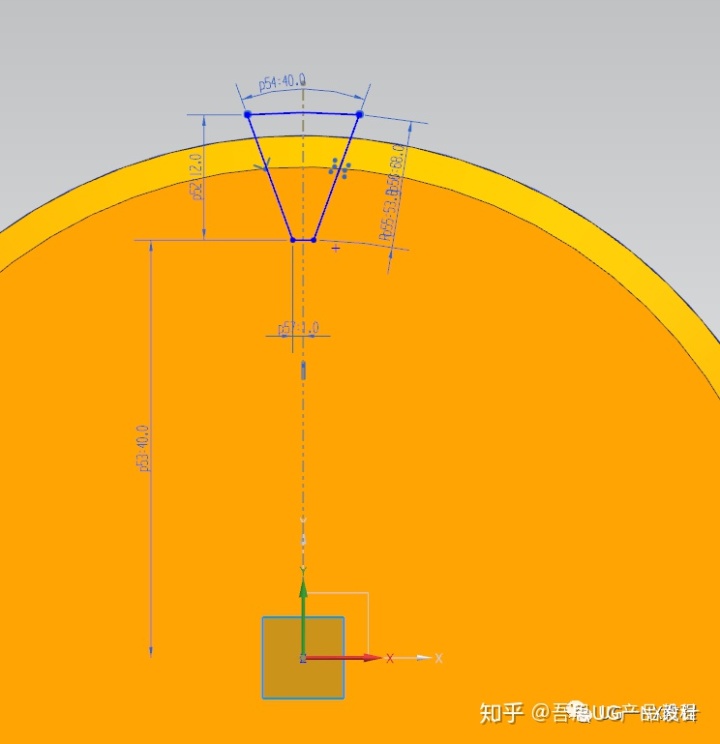

4 在XY平面上绘制草图如下

5 以XZ为平面绘制草图，创建一个和Z轴夹角为6度的直线

6 利用创建的直线创建一个基准面

7 在此基准面上绘制一个半径为11.5的圆弧

8 进行扫掠，截面选择草图，引导线选择圆弧

9 求差

10 阵列特征

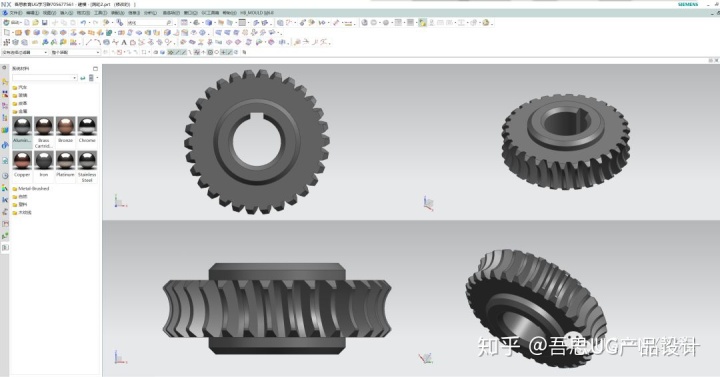

11 最后细节处理，拉伸一个圆柱求和，一个求差，倒斜角等。本次涡轮建模就完成了。
