摩尔定律的终点是什么？随着5nm光刻技术的大规模生产和3nm的突破，摩尔定律的终结变得越来越难以捉摸。可以肯定的是，随着过程的进一步改进，其成本将成倍增加。

根据日本媒体Mynavi的报道，欧洲微电子研究中心IMEC首席执行官兼总裁Luc Van den hove在最近一次在线活动的在线演示中表示，与ASML合作已朝着更先进的光刻技术取得了进展。

本月中旬，ITF论坛在日本东京举行。在论坛上，与ASML合作开发光刻技术的比利时半导体研究组织IMEC在微尺度级别上宣布了3nm及以下工艺的技术细节。至少就目前而言，ASML为3m ，2nm， 1.5nm，1nm甚至Sub 1nm制定了清晰的路线图，而1nm时代将使光刻机的尺寸大大增加。

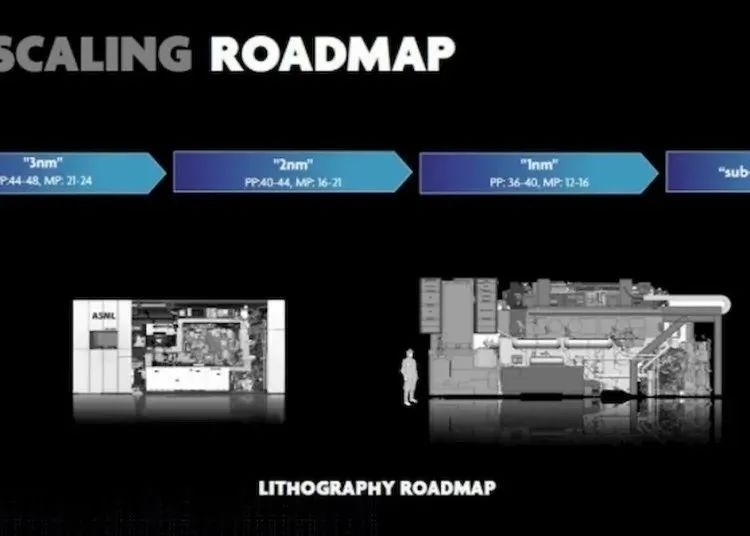

EUV光刻系统的技术路线图，用于逻辑器件的工艺小型化

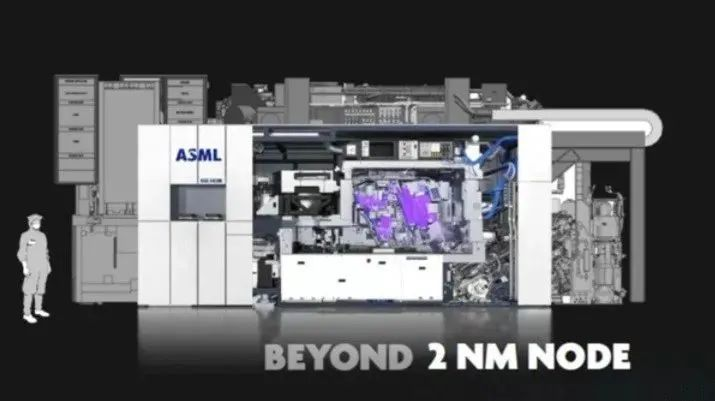

ASML几乎完成了1nm光刻机的设计

IMEC首席执行官兼总裁Luc Van den hove作了第一场主旨演讲，概述了该公司的研究成果，并强调了与ASML的密切合作，下一代高分辨率EUV光刻，高NA EUV光刻的商业化。IMEC Inc.强调了将尺寸缩小至1nm及以下的过程将继续进行。

包括日本在内的许多半导体公司已经退出了工艺的小型化，声称摩尔定律已告终结，或者说摩尔定律过于昂贵且无利可图。尽管日本许多光刻工具制造商已经退出了EUV光刻开发阶段，但半导体研究机构IMEC和ASML一直在合作开发EUV光刻，这对于超精细规模至关重要。

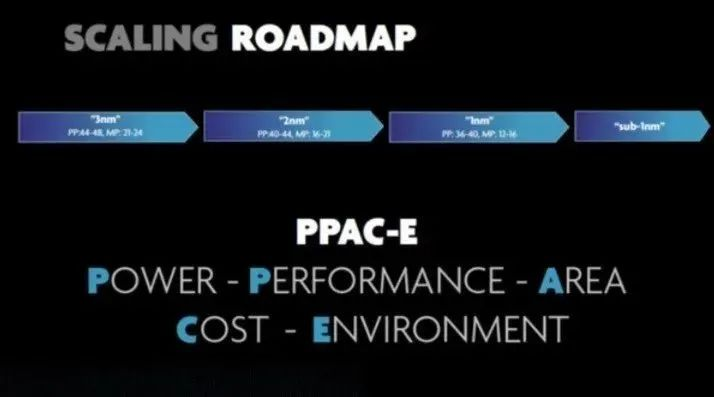

IMEC宣布了1nm及以下工艺的路线图

IMEC将在2020年ITF日本大会上提出3nm，2nm，1.5nm和1nm以下逻辑器件小型化的路线图。

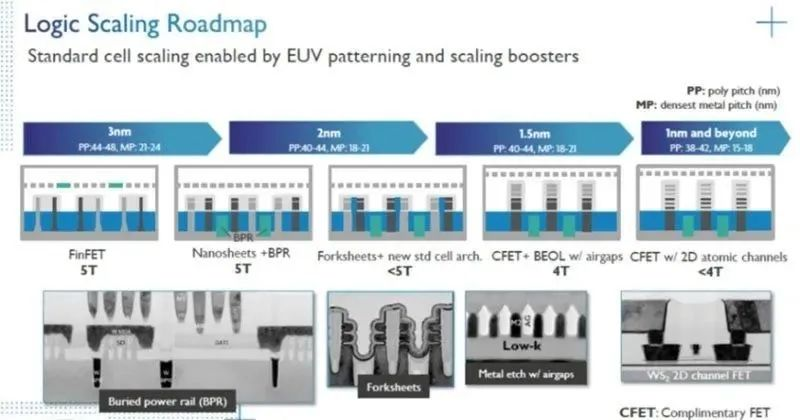

IMEC的逻辑设备小型化路线图

PP是多晶硅互连的间距（nm），MP是上游技术节点名称下的精细金属布线的间距（nm）。应该注意的是，过去的技术节点是指最小的工艺尺寸或门的长度，但是现在它们只是“标签”，而不是指位置的物理长度。

EUV的高NA对进一步小型化至关重要

根据台积电和三星电子的说法，从7nm工艺开始，一些工艺引入了NA = 0.33的EUV光刻设备，而5nm工艺也实现了频率的提高，但对于2nm之后的超精细工艺，分辨率更高且更高。需要实现光刻设备NA（NA = 0.55）。

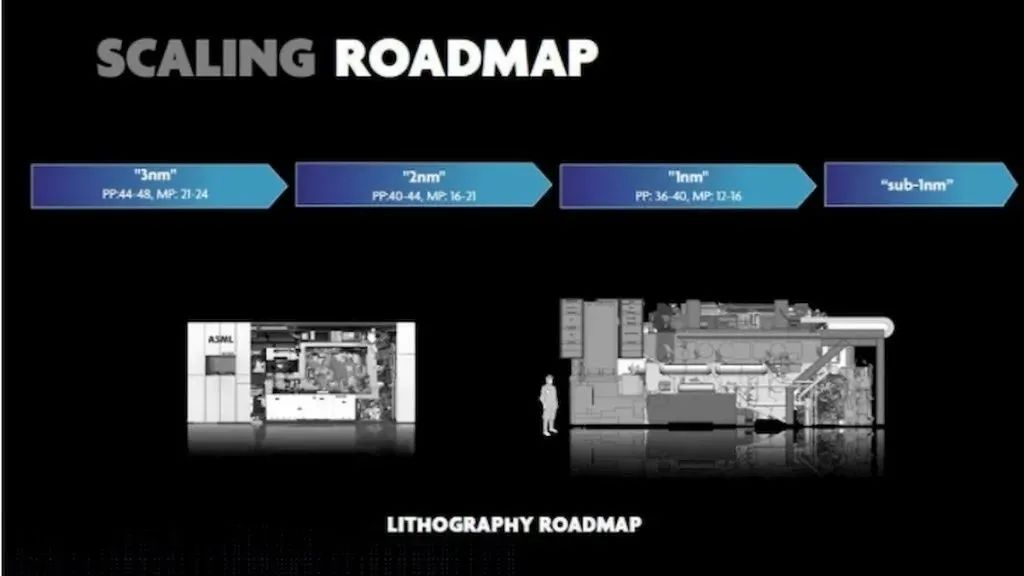

EUV光刻系统的技术路线图，用于逻辑器件的工艺小型化

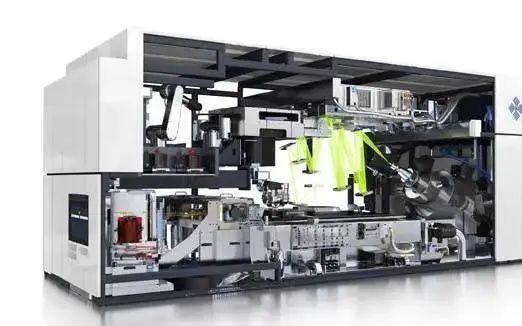

根据IMEC的说法，ASML已经完成了作为NXE：5000系列的高NA EUV曝光系统的基本设计，但计划于2022年实现商业化。

ASML过去一直与IMEC密切合作，以开发光刻技术，但为了使用高NA EUV光刻工具开发光刻工艺，已在IMEC校园内建立了新的“ IMEC-ASML高NA EUV实验室”，以促进联合研究和使用高NA EUV光刻工艺的工具开发光刻工艺。该公司还计划与材料供应商合作开发掩膜和抗蚀剂。

ASML在过去与IMEC密切合作开发光刻技术,但开发光刻过程使用高NA EUV光刻工具,一个新的「IMEC-ASML高NA EUV实验室」已经建立在IMEC校园促进联合研究和开发的光刻过程使用高NA EUV光刻过程的工具。该公司还计划与材料供应商合作开发口罩和防腐蚀剂。
