信道上传送的信号也可以分为:
基带信号:将数字信号1,0直接用两种不同的电压表示,再送到数字信道上去传输
直接表达了要输出的信息的信号。
基带信号在数字信道上去传输,就叫做基带传输
宽带信号:将基带信号进行调制以后形成的频分复用模拟信号,再传送到模拟信道上去传输(宽带传输)
传输距离近时,用基带传输方式
传输距离远时,用宽带传输方式

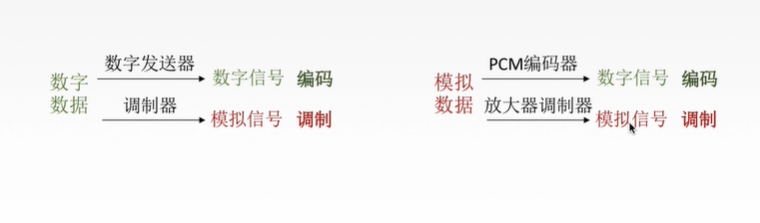

数据转成数字信号 编码
数据转成模拟信号 调制
数字数据编码为数字信号
用于基带传输
1. 非归零编码 :高1低0,无法判断一个码元的开始和结束,以至于收发双方难以保持同步
2. 曼彻斯特编码:将一个码元分成两个间隔,前表示1后表示0,反过来表示也行
3. 差分曼彻斯特编码:同1异0,前一个的后半段与后一个的前半段相同,那后一个就是1,如果不同,那后一个就是0
4. 归零编码:每一个码元内都要归为0
5. 反向不归零编码: 信号电平翻转表示0,信号电平不变表示1
6. 4B/5B编码:额外插入一个比特,5个比特表示4个比特的数据,效率80%
数字数据调制为模拟信号
调幅 调频 调相 调幅+调相
模拟数据编码为数字信号
例如:音频需要转成计算机内部处理的二进制数据
1.抽样 f抽样频率>=2f信号最高频率
2.量化:将抽样得到的电平幅值按分级标准转化为对应的数字值
3.编码:把量化的结果转换为与之对应的二进制编码
模拟数据调制为模拟信号
为了传输有效,需要更高的频率
