存储器（二）——存储容量扩展

前言：（基本概念）

• 存储空间：CPU决定
• 存储器：用户需求决定（4G，8G）（8G的存储器1各芯片能否完成用户需求？如果不能完成，存储器由若干个芯片组成）

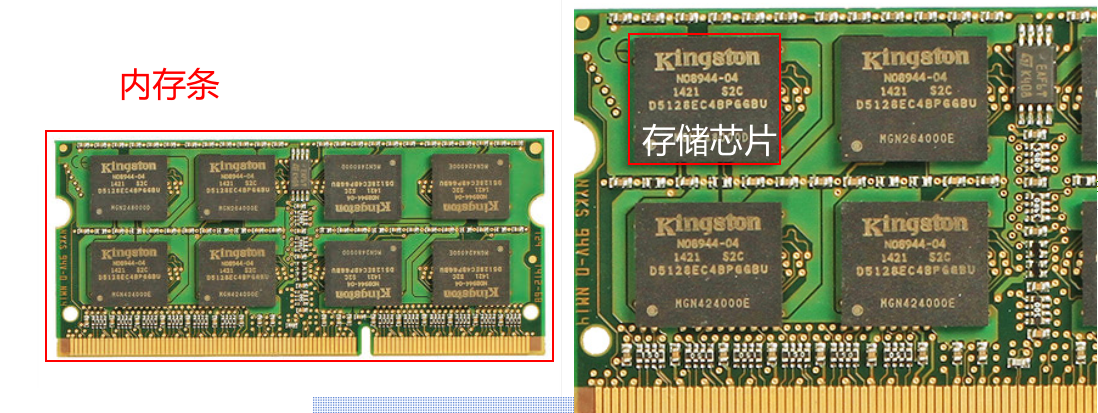

• 存储芯片：芯片厂家设置（将存储芯片插到扩展槽，最终通过总线和CPU进行连接）



---

存储器容量的扩展

一. 位扩展（增加存储字长）

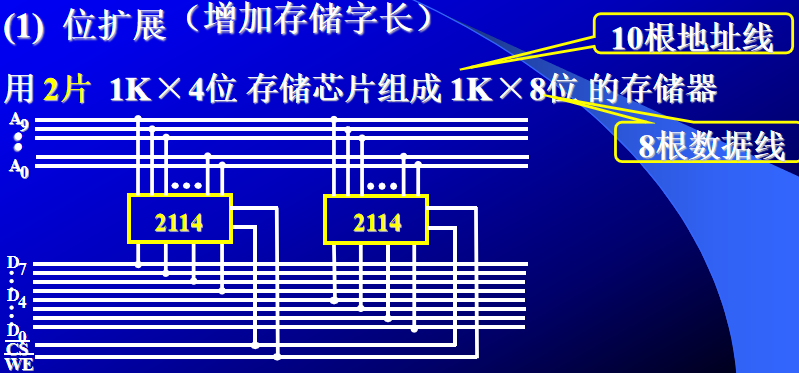

1K ✖ 4位 存储芯片组成 1K ✖ 8位 的存储器

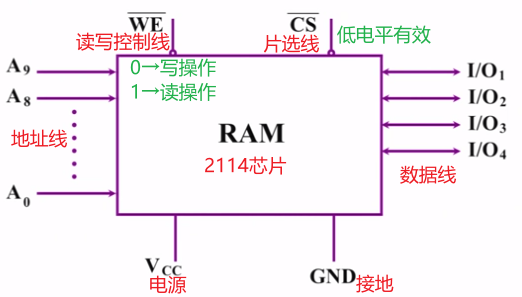

2114芯片的基本结构：

位扩展的基本方法：

1. 地址线对应相连
2. 数据线分为高位和低位
3. 片选线和读写控制线连接在一起

二、字扩展（增加存储字的数量）

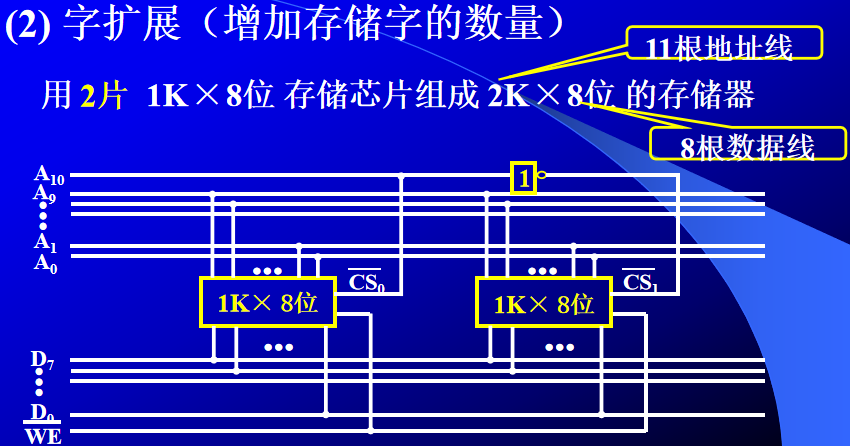

1K ✖ 8位 存储芯片组成 2K ✖ 8位 的存储器

字扩展的基本方法：

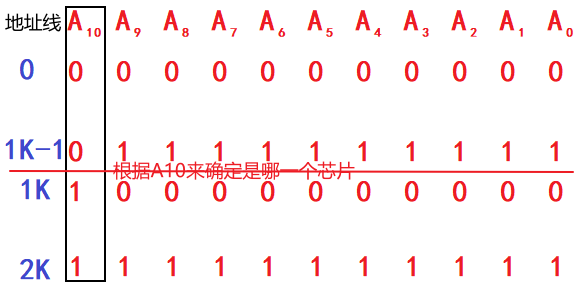

1. 地址线分高位地址线和低位地址线，低位地址线连接在一起，高位地址线片选用
2. 数据线连接在一起
3. 片选线和读写控制线的译码输入相连

三、字、位扩展

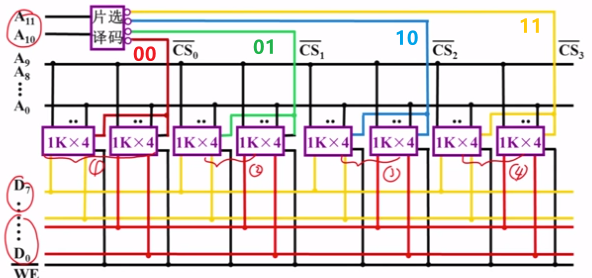

1K ✖ 4位 存储芯片组成 4K ✖ 8位 的存储器

字、位扩展的基本方法：
对存储芯片进行分组，组内是位扩展，组之间是字扩展
