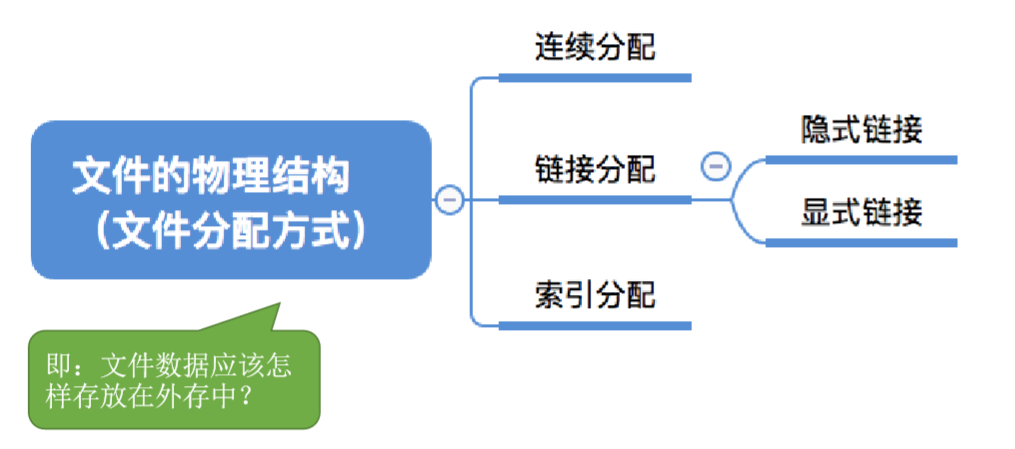

1 文件的物理结构 (文件分配方式)

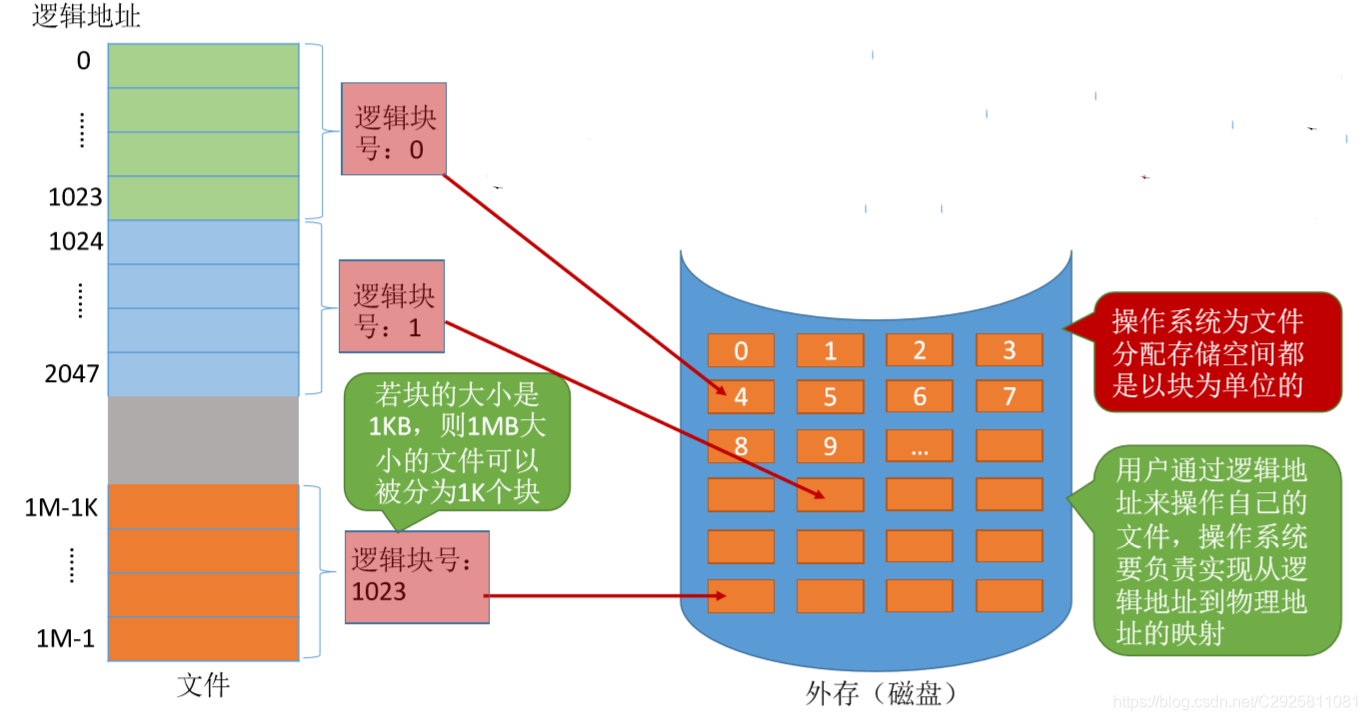

1.1 文件块、磁盘块

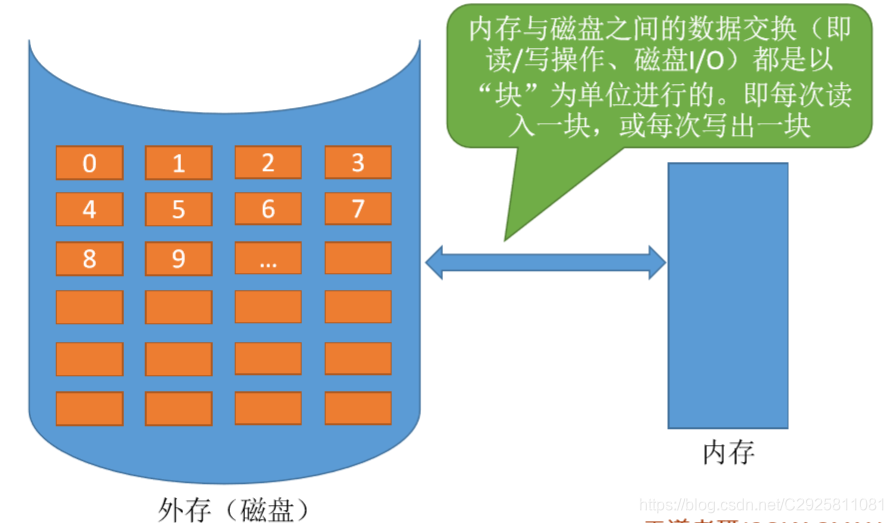

类似于内存分页,磁盘中的存储单元也会被分为一个个“块/磁盘块/物理块”。很多操作系统中,磁盘块的大小与内存块、页面的大小相同
在内存管理中,进程的逻辑地址空间被分为一个一个页面同样的,在外存管理中,为了方便对文件数据的管理,文件的逻辑地址空间也被分为了一个一个的文件“块”。 于是文件的逻辑地址也可以表示为(逻辑块号,块内地址)的形式。
1.2 文件分配方式——连续分配

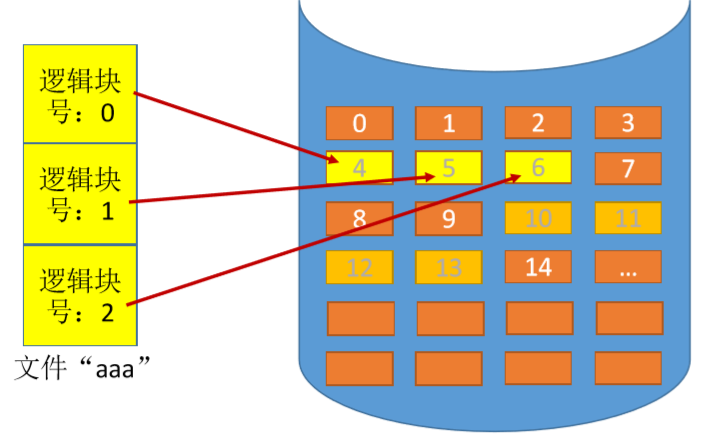

连续分配方式要求每个文件在磁盘上占有一组连续的块。
问题:用户通过逻辑地址来操作自己的文件,操作系统如何实现从逻辑地址到物理地址的映射?
(逻辑块号,块内地址)→(物理块号,块内地址)。只需转换块号就行,块内地址保持不变
- 用户给出要访问的逻辑块号,操作系统找到该文件对应的目录项(FCB)…
- 当然,还需要检查用户提供的逻辑块号是否合法(逻辑块号≥ 长度就不合法)
可以直接算出逻辑块号对应的物理块号,物理块号=起始块号+逻辑块号
因此连续分配支持顺序访问和直接访问(即随机访问)
连续分配读取某个磁盘块时,需要移动磁头。访问的两个磁盘块相隔越远,移动磁头所需时间就越长。
结论:
- 连续分配的文件在顺序读/写时速度最快
- 物理上采用连续分配的文件不方便拓展。
- 物理上采用连续分配, 存储空间利用率低,会产生难以利用的磁盘碎片
可以用紧凑来处理碎片,但是需要耗费很大的时间代价。
连续分配优缺点总结:
优点:支持顺序访问和直接访问(即随机访问);连续分配的文件在顺序访问时速度最快
缺点:不方便文件拓展;存储空间利用率低,会产生磁盘碎片
1.3 文件分配方式——链接分配
链接分配采取离散分配的方式,可以为文件分配离散的磁盘块。分为隐式链接和显式链接两种。
1.3.1 链接分配——隐式链接
问题1:隐式链接如何实现文件的逻辑块号到物理块号的转变?
- 用户给出要访问的逻辑块号
i
,操作系统找到该文件对应的目录项(FCB
)…- 从目录项中找到起始块号(即0号块),将0 号逻辑块读入内存,由此知道1号逻辑块存 放的物理块号,于是读入1号逻辑块,再找 到2号逻辑块的存放位置……以此类推。
- 因此,读入
i
号逻辑块,总共需要i+1
次磁盘 I/O。
结论:采用链式分配(隐式链接)方式的文件,只支持顺序访问,不支持随机访问,查找效率低。另外,指向下一个盘块的指针也需要耗费少量的存储空间。
问题2:是否方便拓展文件?
若此时要拓展文件,则可以随便找一个空闲磁盘块,挂到文件的磁盘块链尾,并修改文件的
FCB
结论:采用隐式链接的链接分配方式,很方便文件拓展。 另外,所有的空闲磁盘块都可以被利用,不会有碎片问题, 外存利用率高。
隐式链接分配优缺点总结:
隐式链接——除文件的最后一个盘块之外,每个盘块中都存有指向下一个盘块的指针。文件目录 包括文件第一块的指针和最后一块的指针。
优点:很方便文件拓展,不会有碎片问题,外存利用率高。
缺点:只支持顺序访问,不支持随机访问,查找效率低,指向下一个盘块的指针也需要耗费少量的存储空间。
1.3.2 链接分配——显式链接
显式链接把用于链接文件各物理块的指针显式地存放在一张表中。即文件分配表(
FAT,File Allocation Table
)
假设某个新创建的文件“aaa”依 次存放在磁盘块
2→5→0→1
假设某个新创建的文件“bbb”依 次存放在磁盘块4→23→3

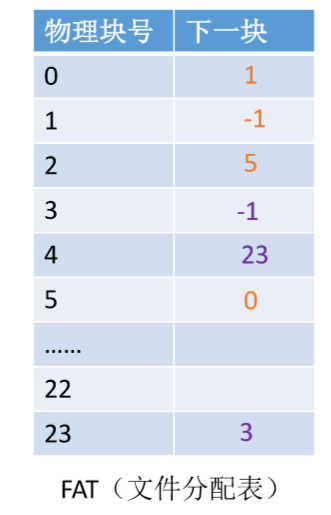

则FAT表如下:
注意:一个磁盘仅设置一张FAT。 开机时,将FAT读入内存,并常驻内存。FAT 的各个表项在物理上连续存储,且每一个表项长度相同,因此“物理块号”字段可以是隐含的。
问题1:如何实现文件的逻辑块号到物理块号的转变?
- 用户给出要访问的逻辑块号
i
,操作系统找到该文件对应的目录项 (FCB
)…- 从目录项中找到起始块号,若
i>0
,则查询内存中的文件分配表FAT
, 往后找到i
号逻辑块对应的物理块号。逻辑块号转换成物理块号的过程不需要读磁盘操作。
结论:采用链式分配(显式链接)方式的文件,支持顺序访问,也支持随机访问(想访问i
号逻辑块时,并不需要依次访问之前的0~i-1
号逻辑块),由于块号转换的过程不需要访问磁盘,因此相比于隐式链接来说,访问速度快很多。
显然,显式链接也不会产生外部碎片,也可以很方便地对文件进行拓展。
1.3.3 链接分配(总结)
- 隐式链接——除文件的最后一个盘块之外,每个盘块中都存有指向下一个盘块的指针。文件目录包括文件第一块的指针和最后一块的指针。
优点:很方便文件拓展,不会有碎片问题,外存利用率高。
缺点:只支持顺序访问,不支持随机访问,查找效率低,指向下一个盘块的指针也需要耗费少量的存储空间。
- 显式链接——把用于链接文件各物理块的指针显式地存放在一张表中,即 文件分配表(
FAT,File AllocationTable
)。一个磁盘只会建立一张文件分配表。开机时文件分配表放入内存,并常驻内存。
优点:很方便文件拓展,不会有碎片问题,外存利用率高,并且支持随机访问。相比于隐式链接来说,地址转换时不需要访问磁盘,因此文件的访问效率更高。
缺点:文件分配表的需要占用一定的存储空间。
考试题目中遇到未指明隐式/显式的“链接 分配”,默认指的是隐式链接的链接分配
1.4 文件分配方式——索引分配
索引分配允许文件离散地分配在各个磁盘块中,系统会为每个文件建立一张索引表,索引表中记录了文件的各个逻辑块对应的物理块(索引表的功能类似于内存管理中的页表——建立逻辑页面到物理页之间的映射关系)。索引表存放的磁盘块称为索引块。文件数据存放的磁盘块称为数据块。

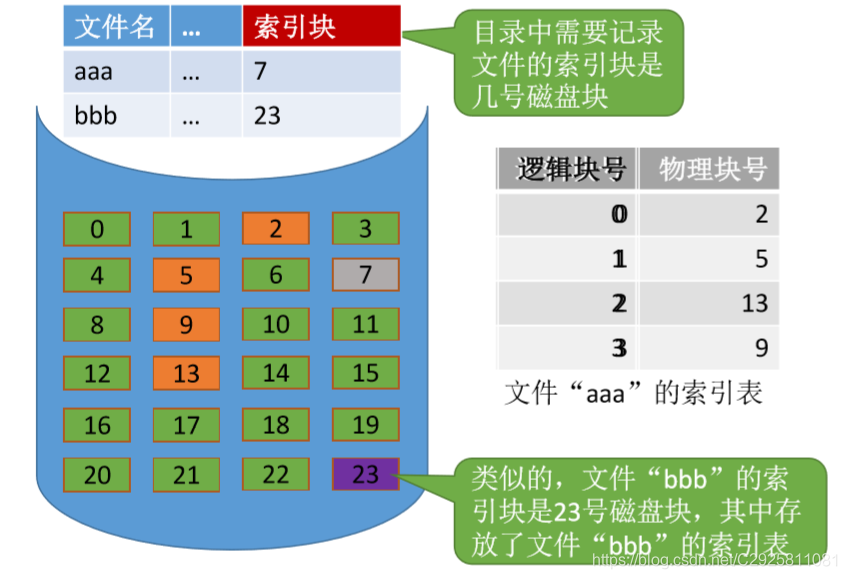

假设某个新创建的文件“aaa”的数 据依次存放在磁盘块2→5→13→9
。 7号磁盘块作为“aaa”的索引块, 索引块中保存了索引表的内容。
注:在显式链接的链式分配方式中,文件分配表FAT
是一个磁盘对应一张。而索引分配方式中,索引表是一个文件对应一张。
可以用固定的长度表示物理块号(如: 假设磁盘总容量为1TB=240B,磁盘块大小为
1KB
,则共有230个磁盘块,则可用4B
表示磁盘块号),因此,索引表中的“逻辑块号”可以是隐含的。
问题:索引分配如何实现文件的逻辑块号到物理块号的转换?
- 用户给出要访问的逻辑块号
i
,操作系统找到该文件对应的目录项(FCB
)…- 从目录项中可知索引表存放位置,将索引表从外存读入内存,并查找索引表即可只
i
号逻辑块在外存中的存放位置。
可见,索引分配方式可以支持随机访问。 文件拓展也很容易实现(只需要给文件分配 一个空闲块,并增加一个索引表项即可) 但是索引表需要占用一定的存储空间
若每个磁盘块1KB
,一个索引表项4B
,则一个磁盘块只能存放1024/4=256个索引项
如果一个文件的大小超过了256 块,也就意味着这个文件对应的索引表超过了256个索引项,那么一个磁盘块是装不下文件的整张索引表的,如何解决这个问题?
解决方案:①链接方案 ②多层索引 ③混合索引
1.4.1 链接方案

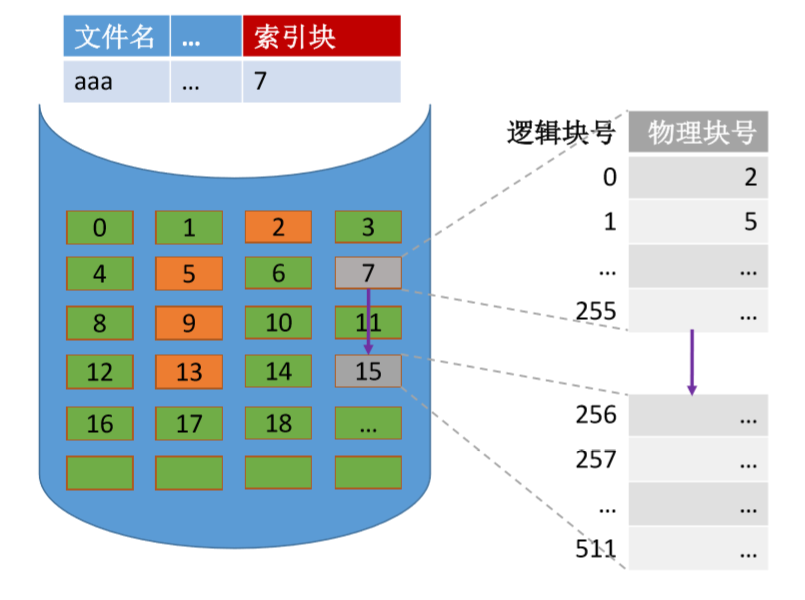

链接方案:如果索引表太大,一个索引块装不下,那么可以将多个索引块链接起来存放
假设磁盘块大小为
1KB
,一个索引表项占4B
,则一个磁盘块只能存放1024/4=256
个索引项。
若一个文件大小为256X256KB= 65,536KB=64MB
该文件共有256X256
个块,也就对应256X256
个索引项,也就需要256个索引块来存储,这些索引块用链接方案连起来。 若想要访问文件的最后一个逻辑块, 就必须找到最后一个索引块(第256 个索引块),而各个索引块之间是用指针链接起来的,因此必须先顺序地读入前255个索引块。
这显然是很低效的。如何解决呢?
1.4.2 多层索引

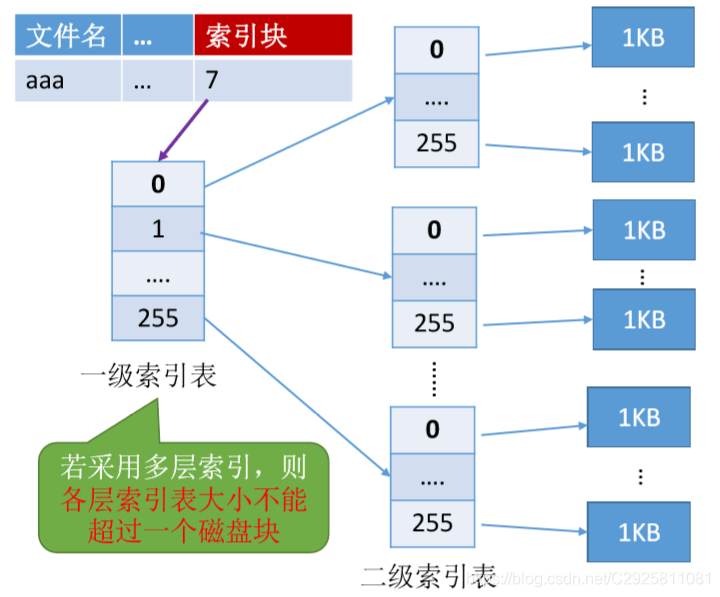

多层索引:建立多层索引(原理类似于多级页表)。使第一层索引块指向第二层的索引块。还可根据 文件大小的要求再建立第三层、第四层索引块。
假设磁盘块大小为
1KB
,一个索引表项占4B
,则一个磁盘块只能存放256个索引项。
若某文件采用两层索引,则该文件的最大长度可以到256X256X1KB=65,536KB=64MB
最大长度:第一级索引表最多有256个索引项,也就是会指向256个第二季索引表,而第二级索引表最多也是256个索引项,每个索引项分别指向一个数据块,数据块大小1KB,则采用两层索引,文件最大256X256X1KB=65,536KB=64MB
可根据逻辑块号算出应该查找索引表中的哪个表项。 如:要访问1026号逻辑块,则 1026/256=4,1026%256=2
1026/256=4说明1026号逻辑块对应的索引项是4号二级索引表中存放的
1026%256=2 则需要查询4号索引表中的2号表项
因此可以先将一级索引表调入内存,查询4号表项, 将其对应的二级索引表调入内存,再查询二级索引表的2号表项即可知道1026号逻辑块存放的磁盘块号了。 访问目标数据块,需要3次磁盘I/O。第一次读入一级索引表,第二次读入二级索引表,第三次读入最终要访问的数据块。
若采用三层索引,则文件的最大长度为
256X256X256X1KB=16GB
类似的,访问目标数据块,需要4次磁盘I/O
重要结论:若采用多层索引,则各层索引表大小不能超过一个磁盘块
采用K
层索引结构,且顶级索引表未调入内存,则访问一个数据块只需要K+1
次读磁盘操作
1.4.3 混合索引

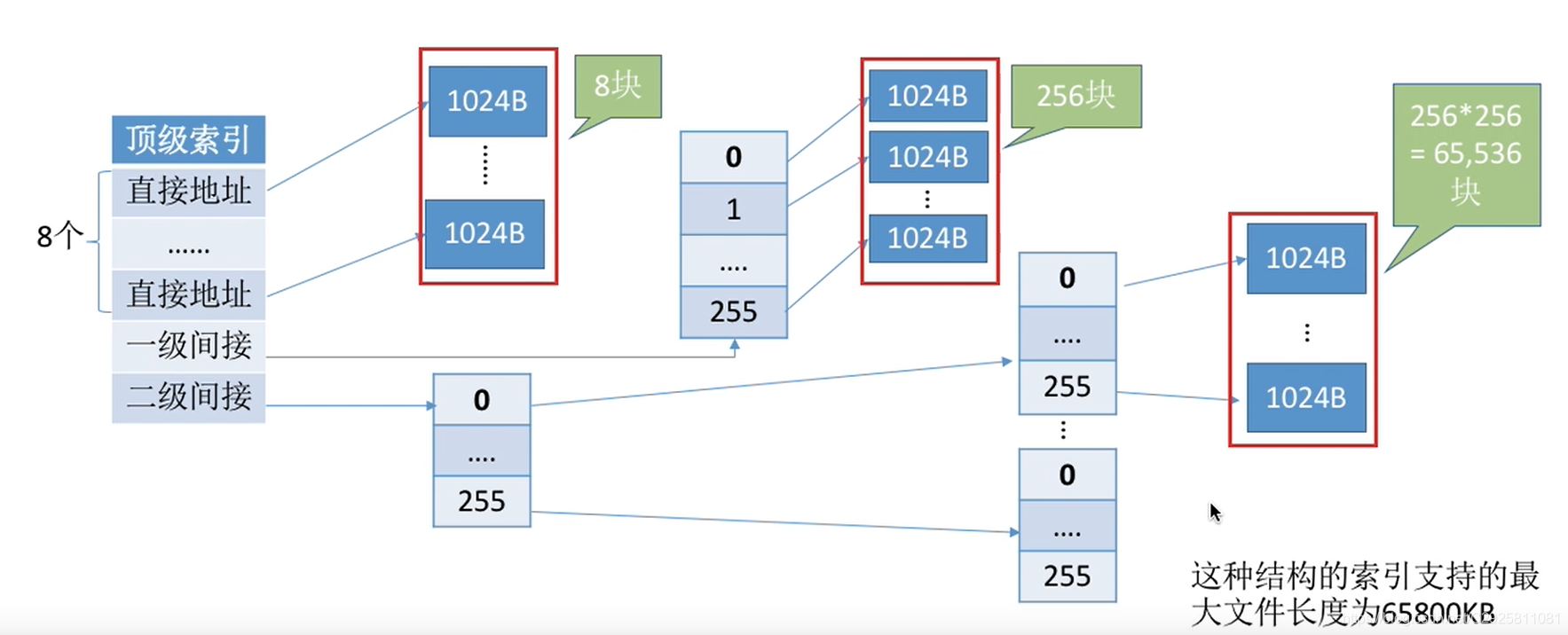

混合索引:多种索引分配方式的结合。例如,一个文件的顶级索引表中,既包含直接地址索引(直接 指向数据块),又包含一级间接索引(指向单层索引表)、还包含两级间接索引(指向两层索引表) 。
由上可见:
若顶级索引表还没读入内存
访问0~7号逻辑块:两次读磁盘
访问8~263:三次读磁盘盘次数。
访问264~65799:因次读磁盘
对于小文件,只需较少的读磁盘次数就可以访问目标数据块(一般计算机中小文件更多)
这种结构索引支持的最大文件长度为8+256+65536=65800KB
→常考混合索引的最大文件长度
1.4.4 索引分配(总结)
索引分配允许文件离散地分配在各个磁盘块中,系统会为每个文件建立一张索引表,索引表中记录了文件的各个逻辑块对应的物理块(索引表的功能类似于内存管理中的页表——建立逻辑页面到物理页之间的映射关系) 。
索引表存放的磁盘块称为索引块。文件数据存放的磁盘块称为数据块。 若文件太大,索引表项太多,可以采取以下三种方法解决:
- 链接方案:如果索引表太大,一个索引块装不下,那么可以将多个索引块链接起来存放。
缺点:若文件很大,索引表很长,就需要将很多个索引块链接起来。想要找到i
号索引块,必须先依次读入0~i-1
号索引块,这就导致磁盘I/O次数过多,查找效率低下。- 多层索引:建立多层索引(原理类似于多级页表)。使第一层索引块指向第二层的索引块。还可根据文件大小的要求再建立第三层、第四层索引块。采用
K
层索引结构,且顶级索引表未调入内存,则访问 一个数据块只需要K+1
次读磁盘操作。
缺点:即使是小文件,访问一个数据块依然需要K+1
次读磁盘。- 混合索引:多种索引分配方式的结合。例如,一个文件的顶级索引表中,既包含直接地址索引(直接指向数据块),又包含一级间接索引(指向单层索引表)、还包含两级间接索引(指向两层索引表) 。
优点:对于小文件来说,访问一个数据块所需的读磁盘次数更少。
超级超级超级重要考点:
- 要会根据多层索引、混合索引的结构计算出文件的最大长度(Key:各级索引表最大不能超过一个块);
- 要能自己分析访问某个数据块所需要的读磁盘次数(Key:FCB中会存有指向顶级索引块的指针,因此可以根据FCB读入顶级索引块。每次读入下一级的索引块都需要一次读磁 盘操作。另外,要注意题目条件——顶级索引块是否已调入内存)

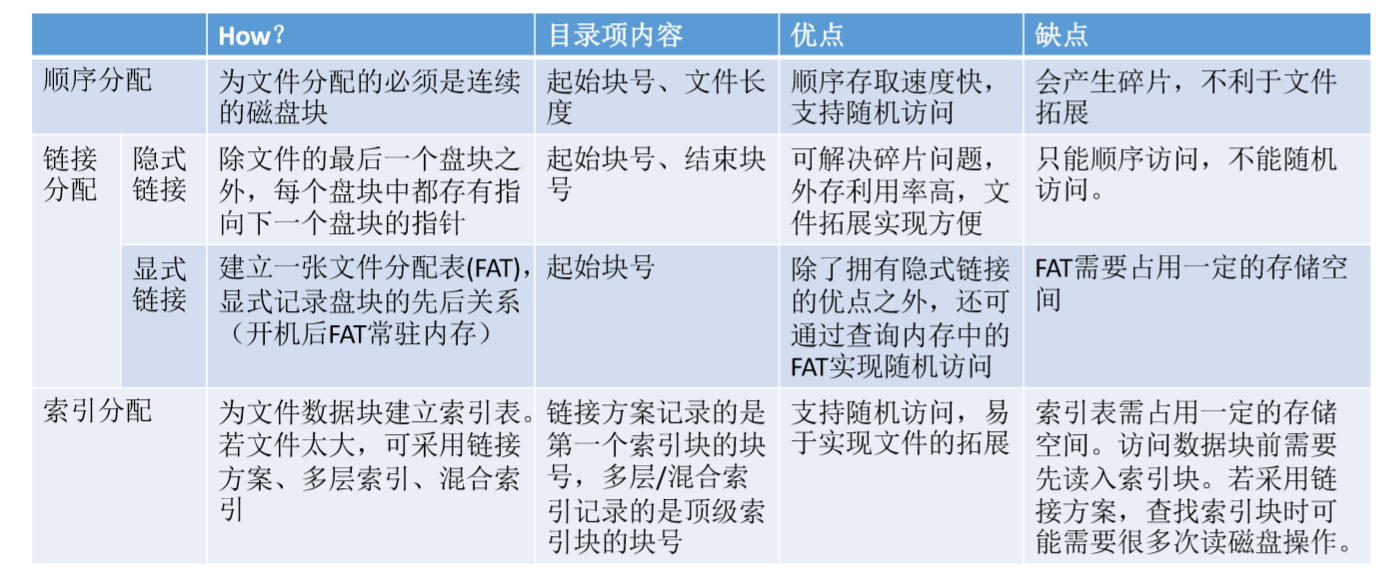

1.5 文件分配总结

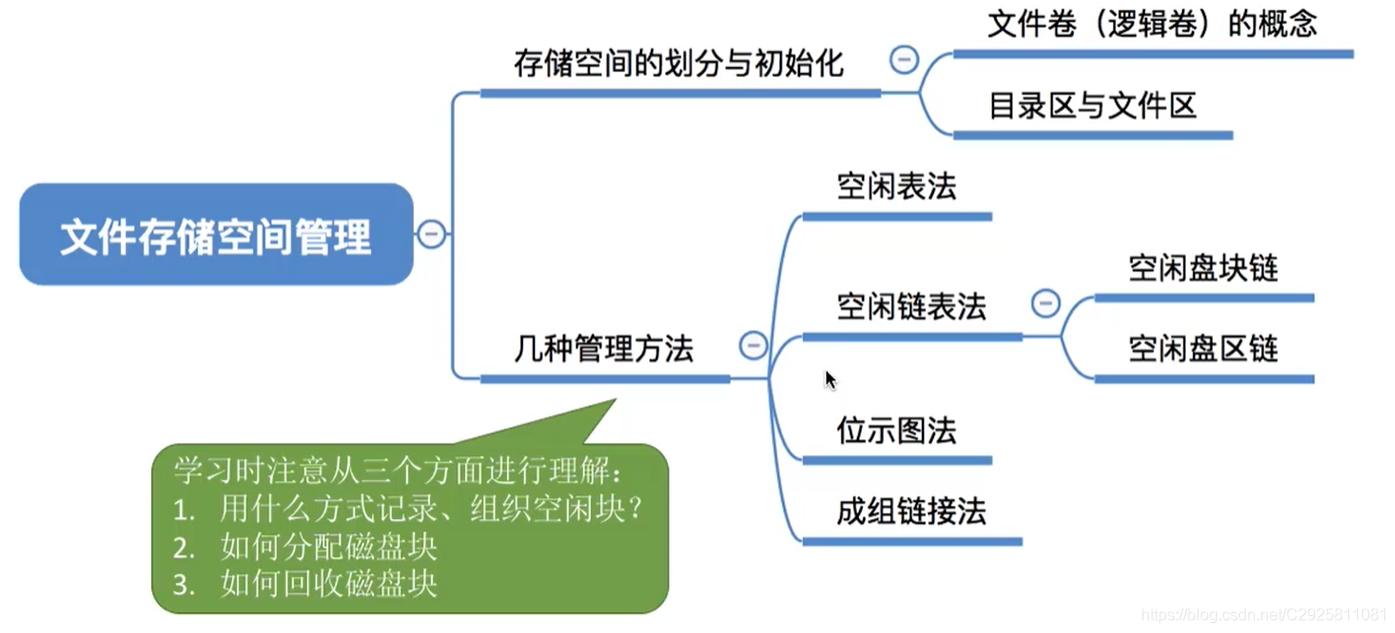

2 文件存储空间管理

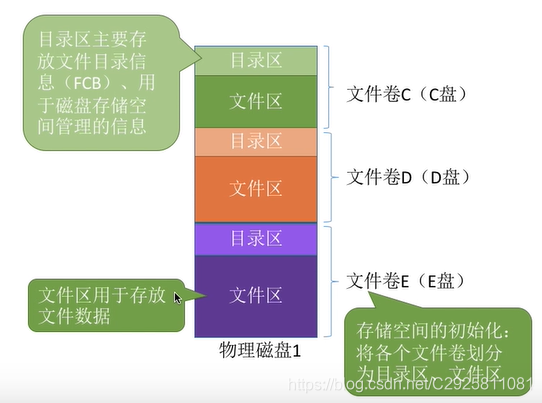

2.1 存储空间的划分与初始化
安装
Windows
操作系统的时候,一个必经步骤是为磁盘分区(C盘、D盘、E盘等)
存储空间的划分:将物理磁盘划分为一个个文件卷(逻辑卷、逻辑盘)
2.2 存储空间管理——空闲表法
适用于“连续分配方式”

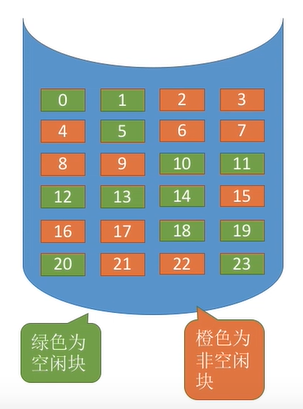

某时刻磁盘使用如下:
对应的空闲表:
第一个空闲盘块号 | 空闲盘块数 |
---|---|
0 | 2 |
5 | 1 |
10 | 5 |
18 | 3 |
23 | 1 |
- 如何分配磁盘块:
与内存管理中的动态分区分配很类似,为一个文件分配连续的存储空间。同样可采用首次适应、最佳适应、最坏适应等算法来决定要为文件分配哪个区间。
- 如何回收磁盘块:
与内存管理中的动态分区分配很类似,当回收某个存储区时需要有四种情况:
(1)回收区的前后都没有相邻空闲区;
(2)回收区的前后都是空闲区;
(3)回收区前面是空闲区;
(4)回收区后面是空闲区。
总之,回收时需要注意表项的合并问题。

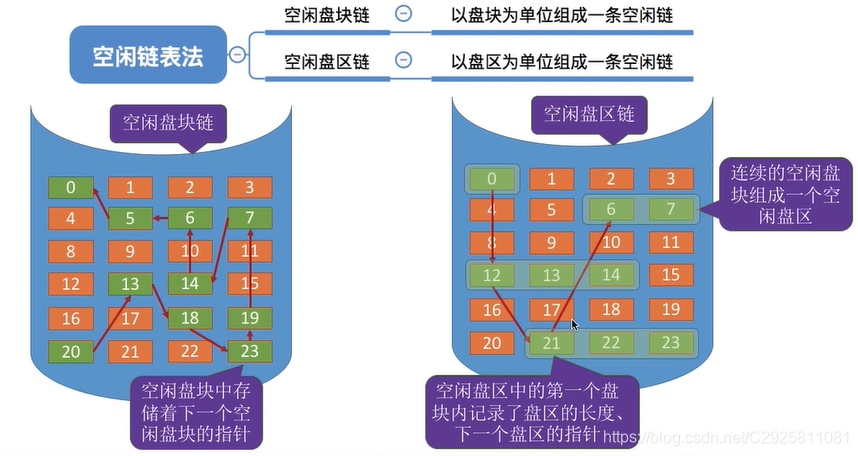

2.3 存储空间管理——空闲链表法

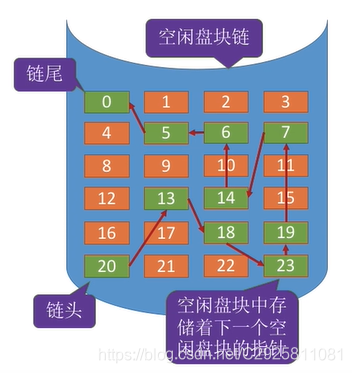

- 空闲盘块链:
操作系统保存着链头、链尾指针。
如何分配:若某文件申请K个盘块,则从链头开始依次摘下K个盘块分配,并修改空闲链的链头指针。
如何回收:回收的盘块依次挂到链尾,并修改空闲链的链尾指针。
特点:适用于离散分配的物理结构。为文件分配多个盘块时可能要重复多次操作

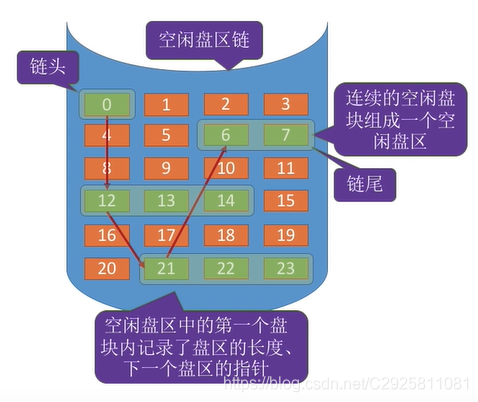

- 空闲盘区链:
操作系统保存着链头、链尾指针。
如何分配:若某文件申请K
个盘块,则可以采用首次适应、最佳适应等算法,从链头开始检索,按照算法规则找到一个大小符合要求的空闲盘区,分配给文件。若没有合适的连续空闲块,也可以将不同盘区的盘块同时分配给一个文件,注意分配后可能要修改相应的链指针、盘区大小等数据。
如何回收:若回收区和某个空闲盘区相邻,则需要将回收区合并到空闲盘区中。若回收区没有和任何空闲区相邻,将回收区作为单独的一个空闲盘区挂到链尾。
特点:离散分配、连续分配都适用。为一个文件分配多个盘块时效率更高
2.4 存储空间管理一一位示图法
位示图:每个二进制位对应一个盘块。
某时刻磁盘利用情况如下:
对应的位示图:
在本例中,“0”代表盘块空闲,“1”代表盘块已分配。位示图一般用连续的“字”来表示,如本例中一个字的字长是16位,字中的每一位对应一个盘块。因此可以用(字号,位号)对应一个盘块号。当然有的题目中也描述为(行号,列号)
重点重点:要能自己推出盘块号与(字号位号)相互转换的公式。
注意题目条件:盘块号、字号、位号到底是从0开始还是从1开始
如本例中盘块号、字号、位号从0开始,若n
表示字长,则.
(字号,位号)=(i,j
)的二进制位对应的盘块号b=ni+j
本例中:
(0,1)→b=16X0+1
(1,10)→b=16X1+10
b
号盘块对应的字号i=b/n
,位号j=b%n
b
=13→i=13/16=0,j=13%16=13
如何分配:若文件需要
K
个块,
①顺序扫描位示图,找到K
个相邻或不相邻的“0”;
②根据字号、位号算出对应的盘块号,将相应盘块分配给文件;
③将相应位设置为“1”。
如何回收:①根据回收的盘块号计算出对应的字号、位号;②将相应二进制位设为“0”
特点:连续分配、离散分配都适用
2.5 存储空间管理一—成组链接法
空闲表法、空闲链表法不适用于大型文件系统,因为空闲表或空闲链表可能过大。
UNIX
系统中采用了成组链接法对磁盘空闲块进行管理。

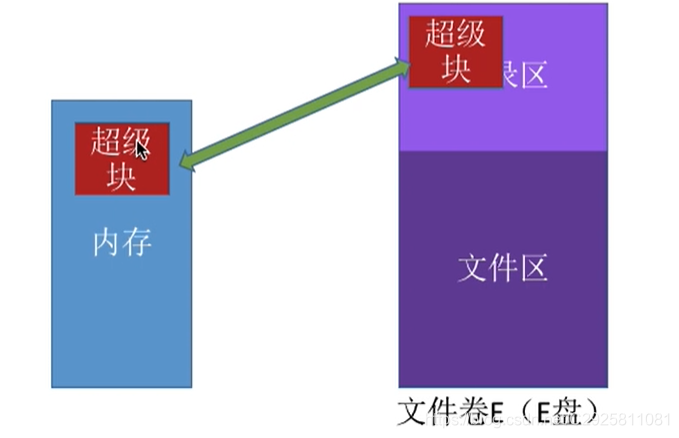

文件卷的目录区中专门用一个磁盘块作为“超级块”,当系统启动时需要将超级块读入内存。并且要保证内存与外存中的“超级块”数据一致。
