18 操作系统第五章 设备管理 IO设备的基本概念和分类 IO控制器 IO控制方式 IO软件层次结构 IO核心子系统 假脱机技术 设备的分配与回收 缓冲区管理

文章目录

      • 1 IO设备的基本概念和分类
        • 1.1 什么是I/O设备
        • 1.2 I/O设备分类
      • 2 IO控制器
        • 2.1 I/O设备组成
        • 2.2 I/O控制器功能
        • 2.3 I/O控制器的组成
        • 2.4 寄存器编址方式
        • 2.5 IO控制器小结
      • 3 IO控制方式
        • 3.1 程序直接控制方式
        • 3.2 中断驱动方式
        • 3.3 DMA方式
          • 3.3.1 DMA控制器
          • 3.3.2 DMA方式
        • 3.4 通道控制方式
        • 3.5 IO控制方式小结
      • 4 IO软件层次结构
        • 4.1 用户层软件
        • 4.2 设备独立性软件
        • 4.3 设备驱动程序
        • 4.4 中断处理程序
        • 4.5 IO软件层次结构小结
      • 5 IO核心子系统与假脱机技术
        • 5.1 IO调度
        • 5.2 设备保护
        • 5.3 假脱机技术
        • 5.4 共享打印机原理分析
        • 5.5 假脱机技术小结
      • 6 设备分配
        • 6.1 设备分配时应考虑的因素
        • 6.2 静态分配和动态分配
        • 6.3 设备分配管理中的数据结构
        • 6.4 设备分配的步骤
        • 6.5 设备分配的步骤的改进
        • 6.6 设备分配与回收小结
      • 7 缓冲区管理
        • 7.1 缓冲区定义及作用
        • 7.2 单缓冲
        • 7.3 双缓冲
        • 7.4 使用单/双缓冲在通信时的区别
        • 7.5 循环缓冲区
        • 7.6 缓冲池
        • 7.7 缓冲区小结

1 IO设备的基本概念和分类

1.1 什么是I/O设备

  • I/O”就是“输入/输出”(Input/Output
  • I/O设备就是可以将数据输入到计算机,或者可以接收计算机输出数据的外部设备,属于计算机中的硬件部件。

UNIX系统将外部设备抽象为一种特殊的文件,用户可以使用与文件操作相同的方式对外部设备进行操作。

1.2 I/O设备分类

I/O设备按使用特性分类:

  1. 人机交互类外部设备:数据传输速度慢→鼠标、键盘、打印机等用于数据交互
  2. 存储设备:数据传输速度快→移动硬盘、光盘等用于数据存储
  3. 网络通信设备:数据传输速度介于上述二者之间→调制解调器等用于网络通信

I/O设备按传输速率分类:

  1. 低速设备→传输速率每秒几个到几百字节,如鼠标、键盘
  2. 中速设备→传输速率每秒数千到上万字节,如激光打印机
  3. 高速设备→传输速率为每秒数千字节至千兆字节,如磁盘

I/O设备按传输速率分类:

  1. 块设备:传输速率较高,可寻址,即对块设备它可随机地读/写任一块
  2. 字符设备:传输速率较慢,不可寻址,在输入/输出时常采用中断驱动方式

在这里插入图片描述

2 IO控制器

2.1 I/O设备组成

I/O设备由机械部件和电子部件组成,电子部件包括(I/O控制器、设备控制器)

  1. I/O设备的机械部件:
  • I/O设备的机械部件主要用来执行具体I/O操作。
    如我们看得见摸得着的鼠标/键盘的按钮;显示器的LED屏;移动硬盘的磁臂、磁盘盘面。
  • I/O设备的电子部件通常是一块插入主板扩充槽的印刷电路板。
  1. I/O设备的电子部件(I/O控制器)
  • CPU无法直接控制l/O设备的机械部件,因此I/0设备还要有一个电子部件作为CPU和I/O设备机械部件之间的“中介”,用于实现CPU对设备的控制。
  • 这个电子部件就是I/O控制器,又称设备控制器。CPU可控制I/O控制器,又由I/O控制器来控制设备的机械部件。

2.2 I/O控制器功能

在这里插入图片描述

2.3 I/O控制器的组成

在这里插入图片描述
值得注意的小细节:

  1. 一个I/O控制器可能会对应多个设备;
  2. 数据寄存器、控制寄存器、状态寄存器可能有多个
    (如:每个控制/状态寄存器对应一个具体的设备),且这些寄存器都要有相应的地址,才能方便CPU操作。有的计算机会让这些寄存器占用内存地址的一部分,称为内存映像I/0;另一些计算机则采用I/O专用地址,即寄存器独立编址

2.4 寄存器编址方式

内存映像I/O VS 寄存器独立编址:
在这里插入图片描述

2.5 IO控制器小结

在这里插入图片描述

3 IO控制方式

IO控制总览:
在这里插入图片描述

3.1 程序直接控制方式

Key word:轮询

完成一次读/写操作的流程(以读操作为例):
在这里插入图片描述

  1. 完成一次读/写操作的流程(见下图,Key word:轮询)

在这里插入图片描述

  1. CPU干预的频率

很频繁,I/O操作开始之前、完成之后需要CPU介入,并且在等待l/0完成的过程中CPU需要不断地轮询检查。

  1. 数据传送的单位

每次读/写一个字

  1. 数据的流向

读操作(数据输入):I/O设备→CPUCPU寄存器)→内存
写操作(数据输出):内存→CPUI/0设备
每个字的读/写都需要CPU的帮助

  1. 主要缺点和主要优点

优点:实现简单。在读/写指令之后,加上实现循环检查的一系列指令即可(因此才称为“程序直接控制方式”)
缺点CPUI/O设备只能串行工作,CPU需要一直轮询检查,长期处于“忙等”状态,CPU利用率低。

3.2 中断驱动方式

  • 引入中断机制。由于I/O设备速度很慢,因此在CPU发出读/写命令后,可将等待I/O进程阻塞,先切换到别的进程执行。
  • I/O完成后,控制器会向CPU发出一个中断信号,CPU检测到中断信号后,会保存当前进程的运行环境信息,转去执行中断处理程序处理该中断。处理中断的过程中,CPUI/O控制器读一个字的数据传送到CPU寄存器,再写入主存。接着,CPU恢复等待I/O的进程(或其他进程)的运行环境,然后继续执行。

注意:

  1. CPU会在每个指令周期的末尾检查中断;
  2. 中断处理过程中需要保存、恢复进程的运行环境,这个过程是需要一定时间开销的。可见,如果中断发生的频率太高,也会降低系统性能。
  1. 完成一次读/写操作的流程(见下图,Key word:中断)

  1. CPU干预的频率

每次I/O操作开始之前、完成之后需要CPU介入。
等待I/O完成的过程中CPU可以切换到别的进程执行。

  1. 数据传送的单位

每次读/写一个字

  1. 数据的流向

读操作(数据输入):I/O设备→CPU→内存
写操作(数据输出):内存→CPU→I/0设备

  1. 主要缺点和主要优点

优点:与“程序直接控制方式”相比,在“中断驱动方式”中,I/0控制器会通过中断信号主动报告I/0已完成,CPU不再需要不停地轮询。
CPUI/O设备可并行工作CPU利用率得到明显提升。
缺点:每个字在I/0设备与内存之间的传输,都需要经过CPU。而频繁的中断处理会消耗较多的CPU时间。

3.3 DMA方式

与“中断驱动方式”相比,DMA方式(Direct Memory Access直接存储器存取。主要用于块设备的I/0控制)有这样几个改进:
1. 数据的传送单位是“”。不再是一个字、一个字的传送;
2. 数据的流向是从设备直接放入内存,或者从内存直接到设备。不再需要CPU作为“快递小哥”。
3. 仅在传送一个或多个数据块的开始和结束时,才需要CPU干预。

在这里插入图片描述

3.3.1 DMA控制器

在这里插入图片描述

  1. DRData Register,数据寄存器):暂存从设备到内存,或从内存到设备的数据。
  2. MARMemory Address Register,内存地址寄存器):在输入时,MAR表示数据应放到内存中的什么位置;输出时MAR表示要输出的数据放在内存中的什么位置。
  3. DCData Counter,数据计数器):表示剩余要读/写的字节数。
  4. CRCommand Register,命令/状态寄存器):用于存放CPU发来的I/0命令,或设备的状态信息。
3.3.2 DMA方式
  1. 完成一次读/写操作的流程(见下图)

在这里插入图片描述

  1. CPU干预的频率
    仅在传送一个或多个数据块的开始和结束时,才需要CPU干预。

  2. 数据传送的单位

每次读/写一个或多个块(注意:每次读写的只能是连续的多个块,且这些块读入内存后在内存中也必须是连续的

  1. 数据的流向(不再需要经过CPU

读操作(数据输入):I/O设备→内存
写操作(数据输出):内存→I/O设备

  1. 主要缺点和主要优点

优点:数据传输以“块”为单位,CPU介入频率进一步降低。数据的传输不再需要先经过CPU再写入内存,数据传输效率进一步增加。CPUI/O设备的并行性得到提升。
缺点CPU每发出一条I/O指令,只能读/写一个或多个连续的数据块。
如果要读/写多个离散存储的数据块,或者要将数据分别写到不同的内存区域时,CPU要分别发出多条I/O指令,进行多次中断处理才能完成。

3.4 通道控制方式

  • 通道:一种硬件,可以理解为是“弱鸡版的CPU”。通道可以识别并执行一系列通道指令
  • 弱鸡版的CPU:与CPU相比,通道可以执行的指令很单一,并且通道程序是放在主机内存中的,也就是说通道与CPU共享内存

在这里插入图片描述

  1. 完成一次读/写操作的流程(见下图)

在这里插入图片描述

  1. CPU干预的频率

极低,通道会根据CPU的指示执行相应的通道程序,只有完成一组数据块的读/写后才需要发出中断信号,请求CPU干预。

  1. 数据传送的单位

每次读/写一组数据块

  1. 数据的流向(在通道的控制下进行)

读操作(数据输入):I/O设备→内存
写操作(数据输出):内存→I/0设备

  1. 主要缺点和主要优点

缺点:实现复杂,需要专门的通道硬件支持
优点CPU、通道、l/O设备可并行工作,资源利用率很高。

3.5 IO控制方式小结

在这里插入图片描述

4 IO软件层次结构

在这里插入图片描述

4.1 用户层软件

在这里插入图片描述

4.2 设备独立性软件

设备独立性软件,又称设备无关性软件。与设备的硬件特性无关的功能几乎都在这一层实现。

设备独立性软件主要实现的功能:

  1. 向上层提供统一的调用接口(如read/write系统调用)
  2. 设备的保护

原理类似于文件保护。设备被看做是一种特殊的文件,不同用户对各个文件的访问权限是不一样的,同理,对设备的访问权限也不一样。

  1. 差错处理
  2. 设备的分配与回收
  3. 数据缓冲区管理

可以通过缓冲技术屏蔽设备之间数据交换单位大小和传输速度的差异

  1. 建立逻辑设备名到物理设备名的映射关系;根据设备类型选择调用相应的驱动程序

用户或用户层软件发出I/O操作相关系统调用的系统调用时,需要指明此次要操作的I/O设备的逻辑设备名。
(eg:去学校打印店打印时,需要选择打印机1/打印机2/打印机3,其实这些都是逻辑设备名)

设备独立性软件需要通过“逻辑设备表(LUT,Logical Unit Table)”来确定逻辑设备对应的物理设备,并找到该设备对应的设备驱动程序
在这里插入图片描述

操作系统系统可以采用两种方式管理逻辑设备表(LUT):

  1. 第一种方式,整个系统只设置一张LUT,这就意味着所有用户不能使用相同的逻辑设备名,因此这种方式只适用于单用户操作系统
  2. 第二种方式,为每个用户设置一张LUT,各个用户使用的逻辑设备名可以重复,适用于多用户操作系统。系统会在用户登录时为其建立一个用户管理进程,而LUT就存放在用户管理进程的PCB中。

思考:为何不同的设备需要不同的设备驱动程序?

不同设备的内部硬件特性也不同,这些特性只有厂家才知道,因此厂家须提供与设备相对应的驱动程序,CPU执行驱动程序的指令序列,来完成设置设备寄存器,检查设备状态等工作

4.3 设备驱动程序

主要负责对硬件设备的具体控制,将上层发出的一系列命令(如read/write)转化成特定设备“能听得懂”的一系列操作。包括设置设备寄存器;检查设备状态等

不同的I/0设备有不同的硬件特性,具体细节只有设备的厂家才知道。
因此厂家需要根据设备的硬件特性设计并提供相应的驱动程序。

:驱动程序一般会以一个独立进程的方式存在。

4.4 中断处理程序

I/0任务完成时,I/0控制器会发送一个中断信号,系统会根据中断信号类型找到相应的中断处理程序并执行。

中断处理程序的处理流程如下:
在这里插入图片描述

用户通过调用用户层软件提供的库函数发出的I/O请求
→用户层软件通过“系统调用”请求设备独立性软件层的服务
→设备独立性软件层根据LUT调用设备对应的驱动程序
→驱动程序向I/0控制器发出具体命令
→等待I/0完成的进程应该被阻塞,因此需要进程切换,而进程切换必然需要中断处理

4.5 IO软件层次结构小结

在这里插入图片描述

理解并记住I/0软件各个层次之间的顺序,要能够推理判断某个处理应该是在哪个层次完成的(最常考的是设备独立性软件、设备驱动程序这两层。只需理解一个特点即可:直接涉及到硬件具体细节、且与中断无关的操作肯定是在设备驱动程序层完成的;没有涉及硬件的、对各种设备都需要进行的管理工作都是在设备独立性软件层完成的)

5 IO核心子系统与假脱机技术

注:假脱机技术(SPOOLing技术)需要请求“磁盘设备”的设备独立性软件的服务,因此一般来说假脱机技术是在用户层软件实现的。但是408大纲又将假脱机技术归为“I/0核心子系统”的功能,因此考试时还是以大纲为准。

在这里插入图片描述

5.1 IO调度

I/O调度:用某种算法确定一个好的顺序来处理各个I/O请求。

如:磁盘调度(先来先服务算法、最短寻道优先算法、SCAN算法、C-SCAN算法、LOOK算法、C-LOOK算法)。当多个磁盘I/O请求到来时,用某种调度算法确定满足I/O请求的顺序。

5.2 设备保护

操作系统需要实现文件保护功能,不同的用户对各个文件有不同的访问权限(如:只读、读和写等)。

UNIX系统中,设备被看做是一种特殊的文件,每个设备也会有对应的FCB。当用户请求访问某个设备时,系统根据FCB中记录的信息来判断该用户是否有相应的访问权限,以此实现“设备保护”的功能。(参考“文件保护”)

5.3 假脱机技术

引入脱机技术后,缓解了CPU与慢速I/0设备的速度矛盾。另一方面,即使CPU在忙碌,也可以提前将数据输入到磁带;即使慢速的输出设备正在忙碌,也可以提前将数据输出到磁带。

“假脱机技术”,又称“SPOOLing技术”是用软件的方式模拟脱机技术。SPOOLing系统的组成如下:
在这里插入图片描述

  1. “输入进程”模拟脱机输入时的外围控制机
  2. “输出进程”模拟脱机输出时的外围控制机
  3. 在输入进程的控制下,“输入缓冲区”用于暂存从输入设备输入的数据,之后再转存到输入井中
  4. 在输出进程的控制下,“输出缓冲区”用于暂存从输出井送来的数据,之后再传送到输出设备上
  5. “输入井”模拟脱机输入时的磁带,用于收容IO设备输入的数据
  6. “输出井”模拟脱机输出时的磁带,用于收容用户进程输出的数据

要实现SPOOLing技术,必须要有多道程序技术的支持。系统会建立“输入进程”和“输出进程”。

5.4 共享打印机原理分析

在这里插入图片描述
当多个用户进程提出输出打印的请求时,系统会答应它们的请求,但是并不是真正把打印机分配给他们,而是由假脱机管理进程为每个进程做两件事:

  1. 在磁盘输出井中为进程申请一个空闲缓冲区(也就是说,这个缓冲区是在磁盘上的),并将要打印的数据送入其中;
  2. 为用户进程申请一张空白的打印请求表(本质上就是一个打印任务说明书),并将用户的打印请求填入表中(其实就是用来说明用户的打印数据存放位置等信息的),再将该表挂到假脱机文件队列上。
    当打印机空闲时,输出进程会从文件队列的队头取出一张打印请求表,并根据表中的要求将要打印的数据从输出井传送到输出缓冲区,再输出到打印机进行打印。用这种方式可依次处理完全部的打印任务

虽然系统中只有一个台打印机,但每个进程提出打印请求时,系统都会为在输出井中为其分配一个存储区(相当于分配了一个逻辑设备),使每个用户进程都觉得自己在独占一台打印机,从而实现对打印机的共享。

SPOOLing技术可以把一台物理设备虚拟成逻辑上的多台设备,可将独占式设备改造成共享设备。

5.5 假脱机技术小结

在这里插入图片描述

6 设备分配

6.1 设备分配时应考虑的因素

设备分配时应考虑的因素:设备的固有属性、设备分配算法、设备分配中的安全性

  1. 设备的固有属性可分为三种:独占设备、共享设备、虚拟设备。
  • 独占设备:一个时段只能分配给一个进程(如打印机)
  • 共享设备:可同时分配给多个进程使用(如磁盘),各进程往往是宏观上同时共享使用设备,而微观上交替使用。
  • 虚拟设备:采用SPOOLing技术将独占设备改造成虚拟的共享设备,可同时分配给多个进程使用(如采用SPOOLing技术实现的共享打印机)
  1. 设备的分配算法:

先来先服务
优先级高者优先
短任务优先

  1. 从进程运行的安全性上考虑,设备分配有两种方式:
  • 安全分配方式:为进程分配一个设备后就将进程阻塞,本次I/0完成后才将进程唤醒。(eg:考虑进程请求打印机打印输出的例子)
  • 特点:一个时段内每个进程只能使用一个设备
  • 优点:破坏了“请求和保持”条件,不会死锁
  • 缺点:对于一个进程来说,CPUI/O设备只能串行工作
  • 不安全分配方式:进程发出I/O请求后,系统为其分配I/O设备,进程可继续执行,之后还可以发出新的I/O请求。只有某个I/O请求得不到满足时才将进程阻塞。
  • 特点:一个进程可以同时使用多个设备
  • 优点:进程的计算任务和I/O任务可以并行处理,使进程迅速推进
  • 缺点:有可能发生死锁(死锁避免、死锁的检测和解除)

6.2 静态分配和动态分配

  • 静态分配:进程运行前为其分配全部所需资源,运行结束后归还资源
    破坏了“请求和保持”条件,不会发生死锁
  • 动态分配:进程运行过程中动态申请设备资源

6.3 设备分配管理中的数据结构

“设备、控制器、通道”之间的关系:
在这里插入图片描述
一个通道可控制多个设备控制器,每个设备控制器可控制多个设备。(树形关系)

  1. 设备控制表(DCT):系统为每个设备配置一张DCT,用于记录设备情况
    在这里插入图片描述

  2. 控制器控制表(COCT):每个设备控制器都会对应一张COCT。操作系统根据COCT的信息对控制器进行操作和管理。
    在这里插入图片描述

  3. 通道控制表(CHCT):每个通道都会对应一张CHCT。操作系统根据CHCT的信息对通道进行操作和管理。
    在这里插入图片描述

  4. 系统设备表(SDT):记录了系统中全部设备的情况,每个设备对应一个表目。
    在这里插入图片描述

6.4 设备分配的步骤

  1. 根据进程请求的物理设备名查找SDT(注:物理设备名是进程请求分配设备时提供的参数)
    在这里插入图片描述
  2. 根据SDT找到DCT(设备控制表),若设备忙碌则将进程PCB挂到设备等待队列中,不忙碌则将设备分配给进程。
    在这里插入图片描述
  3. 根据DCT找到COCT(控制器控制表),若控制器忙碌则将进程PCB挂到控制器等待队列中,不忙碌则将控制器分配给进程。
    在这里插入图片描述
  4. 根据COCT找到CHCT(通道控制表),若通道忙碌则将进程PCB挂到通道等待队列中,不忙碌则将通道分配给进程。
    在这里插入图片描述

注:只有设备、控制器、通道三者都分配成功时,这次设备分配才算成功,之后便可启动I/O设备进行数据传送

6.5 设备分配的步骤的改进

原先的缺点:

  1. 用户编程时必须使用“物理设备名”,底层细节对用户不透明,不方便编程
  2. 若换了一个物理设备,则程序无法运行
  3. 若进程请求的物理设备正在忙碌,则即使系统中还有同类型的设备,进程也必须阻塞等待

改进方法:建立逻辑设备名与物理设备名的映射机制,用户编程时只需提供逻辑设备名

  1. 根据进程请求的逻辑设备名查找SDT(注:用户编程时提供的逻辑设备名其实就是“设备类型”)
  2. 查找SDT,找到用户进程指定类型的、并且空闲的设备,将其分配给该进程。操作系统在逻辑设备表(LUT)中新增一个表项。
  3. 根据DCT找到COCT,若控制器忙碌则将进程PCB挂到控制器等待队列中,不忙碌则将控制器分配给进程。
  4. 根据COCT找到CHCT,若通道忙碌则将进程PCB挂到通道等待队列中,不忙碌则将通道分配给进程。
    在这里插入图片描述

逻辑设备表(LUT)建立了逻辑设备名与物理设备名之间的映射关系。

  • 某用户进程第一次使用设备时使用逻辑设备名向操作系统发出请求,操作系统根据用户进程指定的设备类型(逻辑设备名)查找系统设备表,找到一个空闲设备分配给进程,并在LUT中增加相应表项。
  • 如果之后用户进程再次通过相同的逻辑设备名请求使用设备,则操作系统通过LUT表即可知道用户进程实际要使用的是哪个物理设备了,并且也能知道该设备的驱动程序入口地址。

逻辑设备表的设置问题:

  • 整个系统只有一张LUT:各用户所用的逻辑设备名不允许重复,适用于单用户操作系统
  • 每个用户一张LUT:不同用户的逻辑设备名可重复,适用于多用户操作系统

6.6 设备分配与回收小结

在这里插入图片描述

7 缓冲区管理

7.1 缓冲区定义及作用

  • 缓冲区是一个存储区域,可以由专门的硬件寄存器组成,也可利用内存作为缓冲区。
  • 使用硬件作为缓冲区的成本较高,容量也较小,一般仅用在对速度要求非常高的场合(如存储器管理中所用的联想寄存器,由于对页表的访问频率极高,因此使用速度很快的联想寄存器来存放页表项的副本)
  • 一般情况下,更多的是利用内存作为缓冲区,“设备独立性软件”的缓冲区管理就是要组织管理好这些缓冲区
    在这里插入图片描述

7.2 单缓冲

假设某用户进程请求某种块设备读入若干块的数据。若采用单缓冲的策略,操作系统会在主存中为其分配一个缓冲区(若题目中没有特别说明,一个缓冲区的大小就是一个块)。

注意:当缓冲区数据非空时,不能往缓冲区冲入数据,只能从缓冲区把数据传出;当缓冲区为空时,可以往缓冲区冲入数据,但必须把缓冲区充满以后,才能从缓冲区把数据传出。
在这里插入图片描述

  1. T>C情况分析:

在这里插入图片描述

  1. T<C情况分析:

在这里插入图片描述

  1. 单缓冲区每处理一块数据平均耗时小结:

在这里插入图片描述

结论:采用单缓冲策略,处理一块数据平均耗时Max(C,T)+M

7.3 双缓冲

假设某用户进程请求某种块设备读入若干块的数据。若采用双缓冲的策略,操作系统会在主存中为其分配两个缓冲区(若题目中没有特别说明,一个缓冲区的大小就是一个块)

双缓冲题目中,假设初始状态为:工作区空,其中一个缓冲区满,另一个缓冲区空

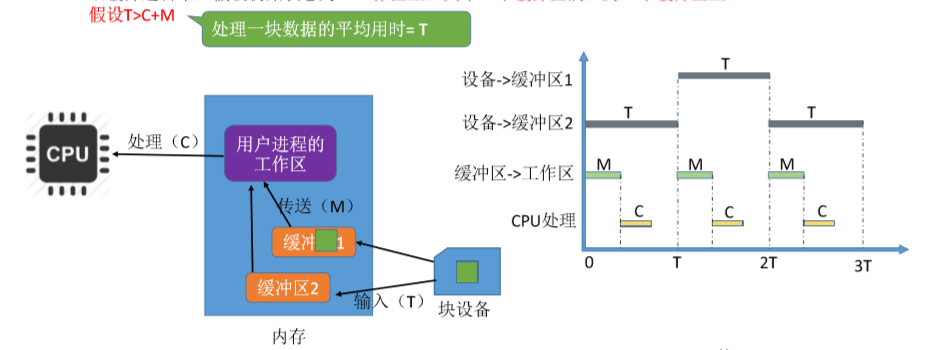

  1. T>C+M情况分析:

在这里插入图片描述

  1. T<C+M情况分析:

在这里插入图片描述

结论:采用双缓冲策略,处理一个数据块的平均耗时为Max(T,C+M)

7.4 使用单/双缓冲在通信时的区别

两台机器之间通信时,可以配置缓冲区用于数据的发送和接收。

  1. 使用单缓冲区通信:
    在这里插入图片描述
    显然,若两个相互通信的机器只设置单缓冲区,在任一时刻只能实现数据的单向传输

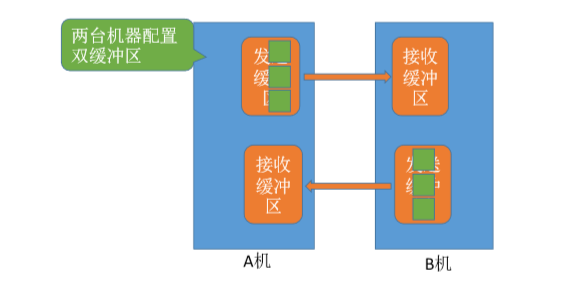

  1. 使用双缓冲区通信:
    若两个相互通信的机器设置双缓冲区,则同一时刻可以实现双向的数据传输。
    在这里插入图片描述
    注:管道通信中的“管道”其实就是缓冲区。要实现数据的双向传输,必须设置两个管道

7.5 循环缓冲区

将多个大小相等的缓冲区链接成一个循环队列。

注:以下图示中,橙色表示已充满数据的缓冲区,绿色表示空缓冲区。
在这里插入图片描述

7.6 缓冲池

缓冲池由系统中共用的缓冲区组成。这些缓冲区按使用状况可以分为:空缓冲队列、装满输入数据的缓冲队列(输入队列)、装满输出数据的缓冲队列(输出队列)。
在这里插入图片描述
另外,根据一个缓冲区在实际运算中扮演的功能不同,又设置了四种工作缓冲区:

  1. 用于收容输入数据的工作缓冲区(hin
  2. 用于提取输入数据的工作缓冲区(sin
  3. 用于收容输出数据的工作缓冲区(hout
  4. 用于提取输出数据的工作缓冲区(sout

在这里插入图片描述

  1. 输入进程请求输入数据

从空缓冲队列中取出一块作为收容输入数据的工作缓冲区(hin)。冲满数据后将缓冲区挂到输入队列队尾

  1. 计算进程想要取得一块输入数据

从输入队列中取得一块冲满输入数据的缓冲区作为“提取输入数据的工作缓冲区(sin)。缓冲区读空后挂到空缓冲区队列

  1. 计算进程想要将准备好的数据冲入缓冲区

从空缓冲队列中取出一块作为“收容输出数据的工作缓冲区(hout)。数据冲满后将缓冲区挂到输出队列队尾

  1. 输出进程请求输出数据

从输出队列中取得一块冲满输出数据的缓冲区作为“提取输出数据的工作缓冲区(sout)。缓冲区读空后挂到空缓冲区队列

7.7 缓冲区小结

在这里插入图片描述

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.mzph.cn/news/482236.shtml

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈email:809451989@qq.com,一经查实,立即删除!

相关文章

Nature发布第一张人类造血干细胞发育的全面路线图

来源&#xff1a;生物通加州大学洛杉矶分校&#xff08;UCLA&#xff09;的科学家创建了一份史无前例的路线图&#xff0c;追踪了人类胚胎中造血干细胞发育的每一步&#xff0c;为人们在实验室中生产功能齐全的造血干细胞提供了蓝图。来自胚胎主动脉壁的人类造血干细胞这项研究…

1 计算机组成原理第一章 计算机系统概述 计算机发展历程、层次结构、性能指标

文章目录1 计算机发展历程1.1 软硬件发展1.2 分类以及发展方向2 计算机系统层次结构2.1 计算机系统组成2.1.1 硬件的基本组成2.1.2 软件系统2. 2 CPU及其工作过程2.2.1 运算器2.2.2 控制器2.2.3 计算机的工作过程2.2.4 计算机系统层次结构2.2.5 存储器3 计算机性能指标3.1 容量…

Google 与 GitHub 结盟,为保护软件供应链而战!

出品&#xff1a;CSDN&#xff08;ID&#xff1a;CSDNnews&#xff09;整理&#xff1a;章雨铭 责编&#xff1a;屠敏4月7日&#xff0c;据谷歌透露&#xff0c;它一直在跟GitHub合作&#xff0c;创建一种防伪方法&#xff0c;用于签署源代码&#xff0c;解决像影响Solar…

5 计算机组成原理第四章 指令系统

文章目录1 指令格式1.1 指令定义1.2 指令格式1.3 指令格式-地址码1.4 指令格式-操作码1.5 操作码分类1.6 操作类型2 数据存放指令寻址2.1 数据存放方式2.2 指令寻址2.3 操作数类型2.4 数据寻址2.4.1立即寻址2.4.2 直接寻址2.4.3 间接寻址2.4.4 寄存器寻址2.4.5 寄存器间接寻址2…

【Brain】脑智前沿科普|用数学解释大脑学习的过程

来源&#xff1a;脑与心智毕生发展研究中心原文作者&#xff1a;Kate Nussenbaum&#xff0c;Alexandra O. Cohen原文编辑&#xff1a;David Sheinberg小小评阅人&#xff1a;Brown University Pre-College Stem I Program中文翻译版权&#xff1a;脑与心智毕生发展研究中心中文…

6 计算机组成原理第五章 中央处理器 CPU功能和结构 指令执行过程

文章目录1 CPU功能和基本结构1.1 CPU的功能1.2 运算器的基本结构1.3 控制器的基本结构1.4 CPU基本结构1.5 CPU的功能和基本结构小结2 指令周期和数据流2.1 指令执行过程2.2 指令周期流程2.3 指令周期的数据流-取指周期2.4 指令周期的数据流-间址周期2.5 指令周期的数据流-执行周…

7 计算机组成原理第五章 中央处理器 数据通路

文章目录1 数据通路的功能和基本结构单总线1.1 数据通路的功能1.2 数据通路-基本结构单总线2 数据通路-CPU内部单总线方式2.1 三种结构之间数据传送方式2.2 CPU内部单总线方式-例题3 专用通路3.1 专用数据通路方式3.2 专用数据通路方式-例题1 数据通路的功能和基本结构单总线 …

新研究表明 深层神经网络的功能存在局限性

GETTY IMAGES/IEEE SPECTRUM来源&#xff1a;IEEE电气电子工程师深度神经网络越来越有助于设计微芯片&#xff0c;预测蛋白质如何折叠&#xff0c;并在复杂游戏中胜过人们。然而&#xff0c;研究人员现在发现&#xff0c;这些人工智能系统的稳定性和准确度在理论上存在根本的限…

8 计算机组成原理第五章 中央处理器 控制器 硬布线控制器 微程序控制器

文章目录1 控制器的功能和工作原理1.1 控制器的结构和功能1.2 控制单元的输入和输出1.2.1 控制单元输入1.2.2 控制单元输出2 硬布线控制器2.1 CPU的控制方式2.2 安排微操作时序的原则&#xff08;最短时间完成&#xff0c;参考&#xff09;2.2.1 安排微操作时序-取指周期2.2.2 …

从特斯拉AI团队学到的九条方法论

来源&#xff1a;AI前线作者&#xff1a;Gary Chan译者&#xff1a;Sambodhi策划&#xff1a;李冬梅尽管 OpenAI 以其在自然语言处理上的成就而著称&#xff0c;而 DeepMind 则以强化学习和决策而闻名&#xff0c;特斯拉&#xff08;Tesla&#xff09;无疑是计算机视觉领域最有…

9 计算机组成原理第五章 中央处理器 指令流水线

文章目录1 指令流水线基本概念性能指标1.1 指令流水的定义1.1.1 指令分法1.1.2 指令执行时间1.2 流水线的表示方法1.3 流水线的性能指标2 指令流水线影响因素分类2.1 机器周期的设置2.2 影响流水线的因素2.2.1 数据相关&#xff08;数据冲突&#xff09;三种类型2.2.2 流水线影…

【赛迪智库】美国允许自动驾驶汽车取消方向盘对我国L4级自动驾驶的影响

来源&#xff1a;赛迪智库日前&#xff0c;美国国家公路交通安全管理局&#xff08;NHTSA&#xff09;发布了最终版的《无人驾驶汽车乘客保护规定》&#xff0c;其中对于由自动驾驶系统操作的车辆将不被要求配备传统方向盘等手动控制装置。新规有望促进美国L4级自动驾驶汽车商业…

10 计算机组成原理第六章 总线 总线的概念与分类 总线性能指标 总线仲裁 总线操作和定时 总线标准

文章目录1 总线的概念与分类1.1总线的定义1.2 总线的特点1.3 总线的特性1.4 总线的分类1.4.1 串行总线与并行总线1.4.2 按总线功能分类1.5 系统总线的结构1.6 总线概念与分类小结2 总线的性能指标2.1 性能指标分析2.2 总线性能指标小结3 总线仲裁3.1 总线仲裁的基本概念3.2 集中…

远程操控大脑?科学家成功利用近红外线控制老鼠的行为

GETTY IMAGES来源&#xff1a; IEEE电气电子工程师近日&#xff0c;科学家首次发明了一种非侵入性的方法来控制大脑回路——大脑中的神经元群&#xff0c;它们共同执行一项特定任务&#xff0c;成功完成了让实验室动物从远处自由移动。这项将近红外光射入大脑的新技术&#xff…

3 计算机组成原理第三章 存储系统 主存简单模型及寻址 半导体寄存器 存储器分类 主存与CPU连接 双口RAM和多模块寄存器

文章目录1 主存简单模型及寻址的概念1.1 主存储器1.1.1 存储器芯片的基本结构1.1.2 寻址2 半导体存储器2.1 半导体随机存取存储器2.1.1 DRAM的刷新2.1.2 SRAM的读周期2.1.3 SRAM的写周期2.1.4 RAM-易失性存储器2.2 ROM2.2.1 ROM分类2.2.2 半导体随机存储器小结3 存储器分类3.1 …

GPT-4 即将亮相?聊聊目前已知的一切

来源&#xff1a;AI 前线作者&#xff1a;Alberto RomeroGPT-3 首度亮相于大约两年之前的 2020 年 5 月&#xff0c;当时正值 GPT-2 发布的一年之后。而 GPT-2 距离最初 GPT 研究论文的发表也是相隔一年。如果这种周期性趋势继续保持不变&#xff0c;那 GPT-4 肯定也快跟大家见…

全职加入清华,丘成桐:为祖国、为全球数学界培养数学人才

王希勤校长为丘先生颁发聘书&#xff08;照片来源&#xff1a;清华大学&#xff09;来源&#xff1a;数据实战派4 月 20 日&#xff0c;清华大学宣布&#xff0c;“菲尔兹奖”首位华人得主丘成桐从哈佛大学退休&#xff0c;受聘清华大学讲席教授&#xff0c;将全职任教清华。清…

11 计算机组成原理第七章 输入/输出系统 I/O系统基本概念 外部设备

文章目录1 I/O系统基本概念1.1 I/O系统演变过程1.2 I/O系统基本组成1.3 I/O方式简介1.4 I/O系统基本概念小结2 外部设备1-输入设备 输出设备2.1 外部设备2.2 输入设备2.3 输出设备2.3.1 显示器2.3.2 打印机2.4 输出设备小结3 外部设备2-外存储器3.1 外存储器3.2 磁盘存储器3.2.…

重庆大学刘礼:因果学习与应用

来源&#xff1a;AI科技评论作者&#xff1a;刘礼编辑&#xff1a;维克多因果学习作为人工智能领域研究热点之一&#xff0c;其研究进展与成果也引发了众多关注。4月9日&#xff0c;在AI TIME青年科学家——AI 2000学者专场论坛上&#xff0c;重庆大学大数据与软件学院教授刘礼…

12 计算机组成原理第七章 输入/输出系统 中断系统

文章目录1 中断的基本概念2 中断请求的分类3 中断请求标记4 中断判优-实现5 中断处理过程5.1 中断处理过程-中断隐指令5.2 中断处理过程-硬件向量法5.3 中断处理过程-中断服务程序6 单重中断与多重中断6.1 单重中断与多重中断比较7 中断屏蔽技术中断屏蔽字例题8 中断系统小结1 …
