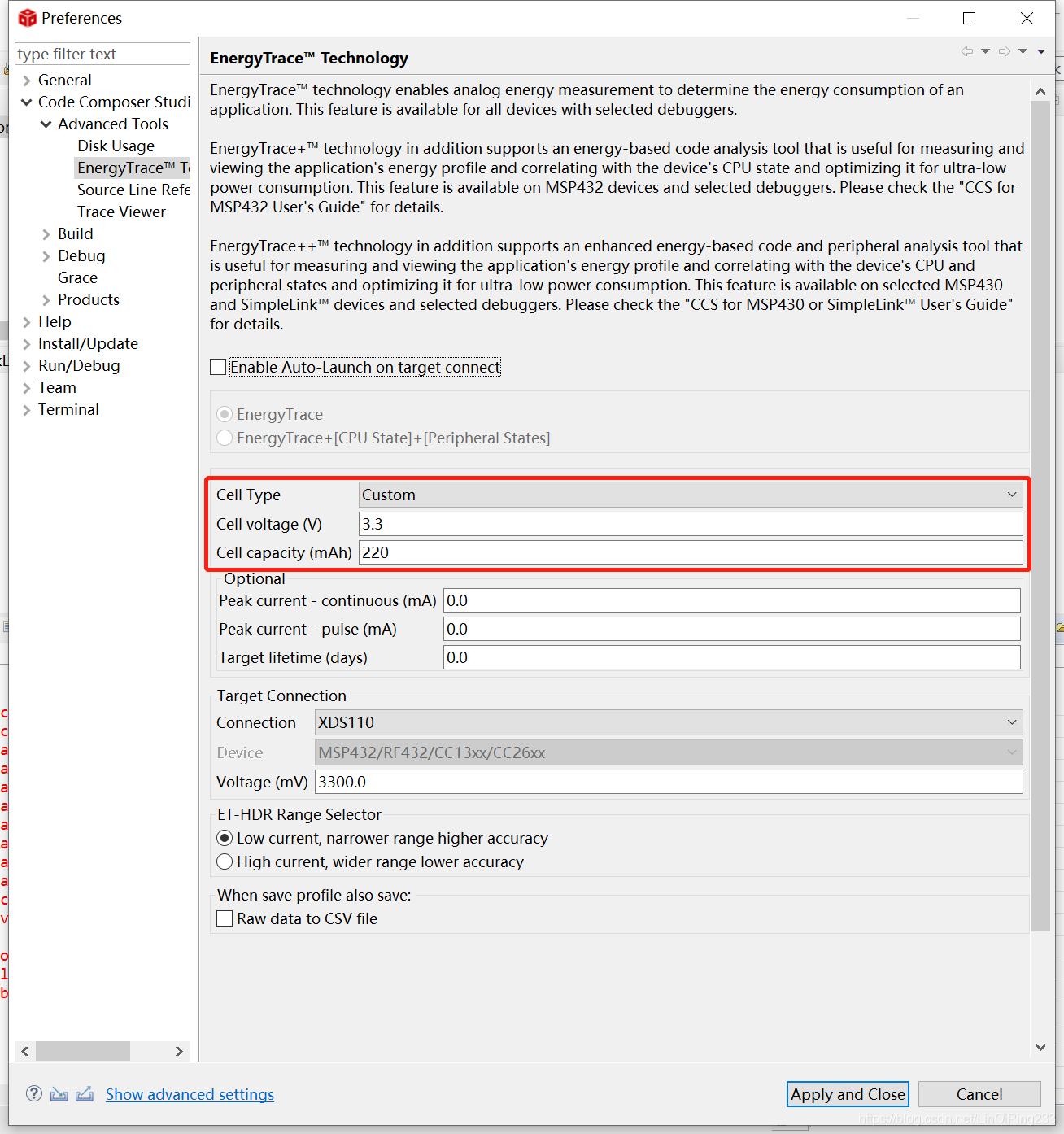

- 配置电池参数

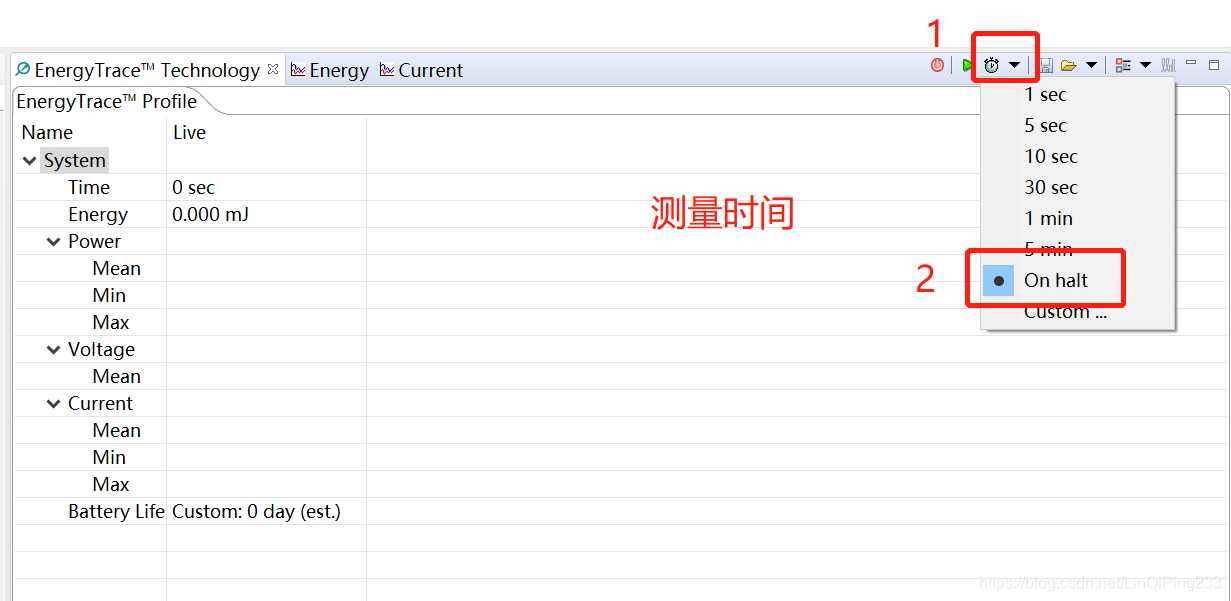

- 设置测量时间

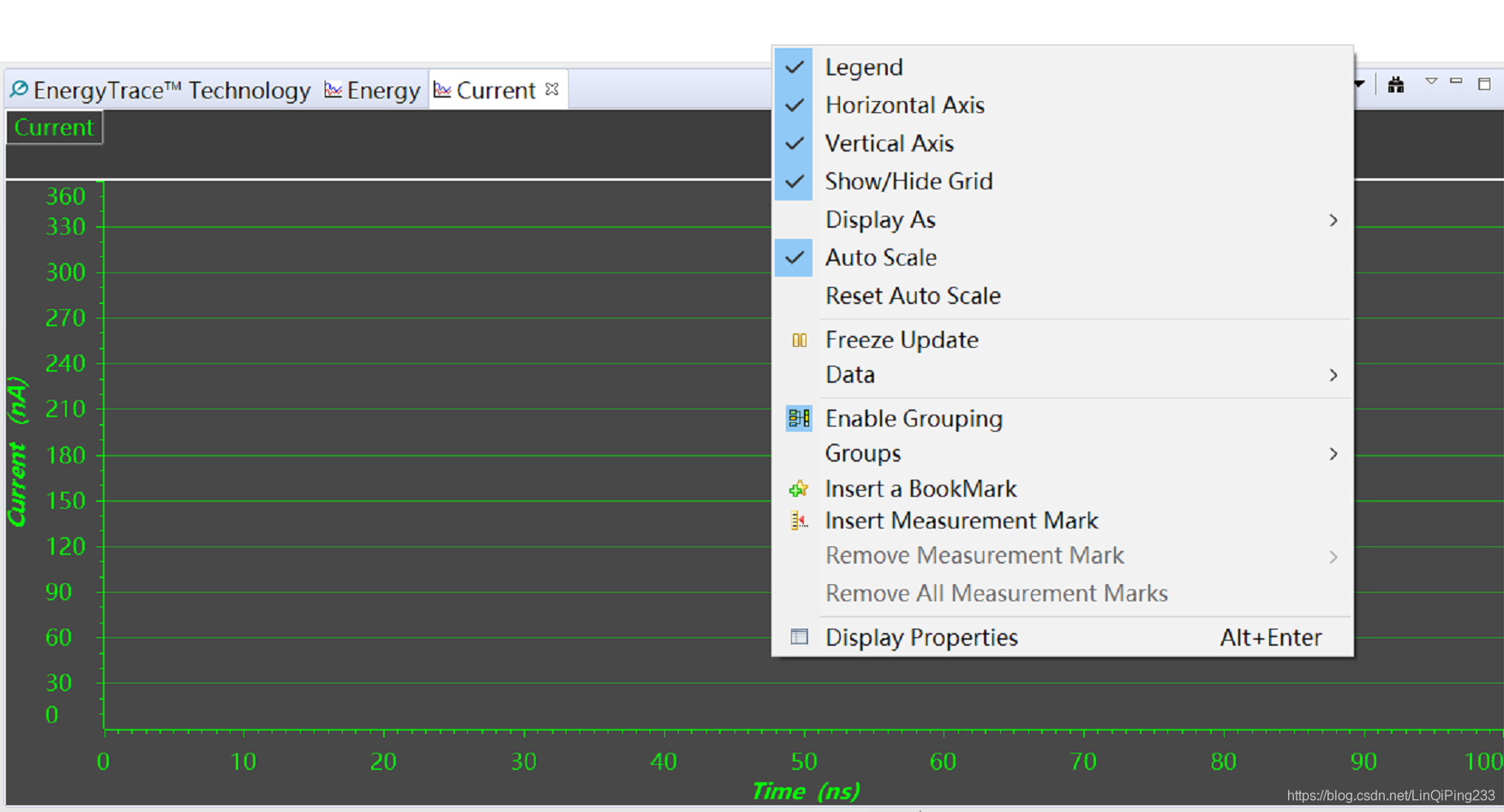

- 在电流曲线图处点击右键

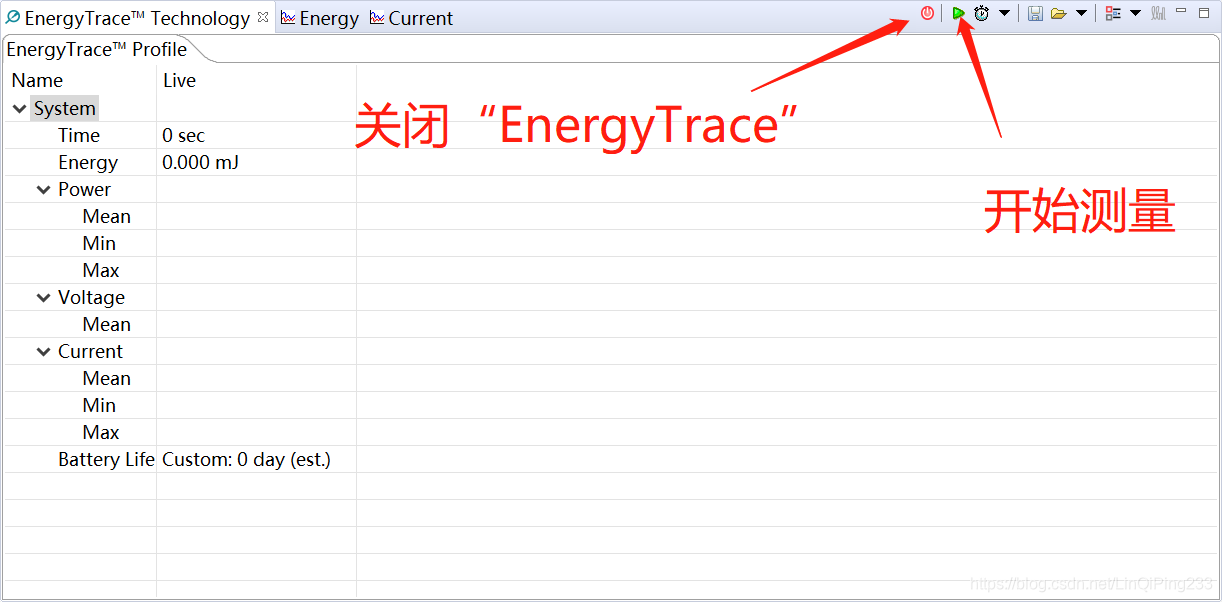

- 开始测量
写在前面
要测试一个产品的电流功耗方式有很多种:
1、电流转电压,通过在供电回路中串联10Ω电阻,通过示波器实时跟踪电阻的电压波动。2、TI官方的CCS工具,该工具有个功耗跟踪的插件,但是需要launchpad的配合。
本文主要介绍第二种方式。
CCS(code composer studio)

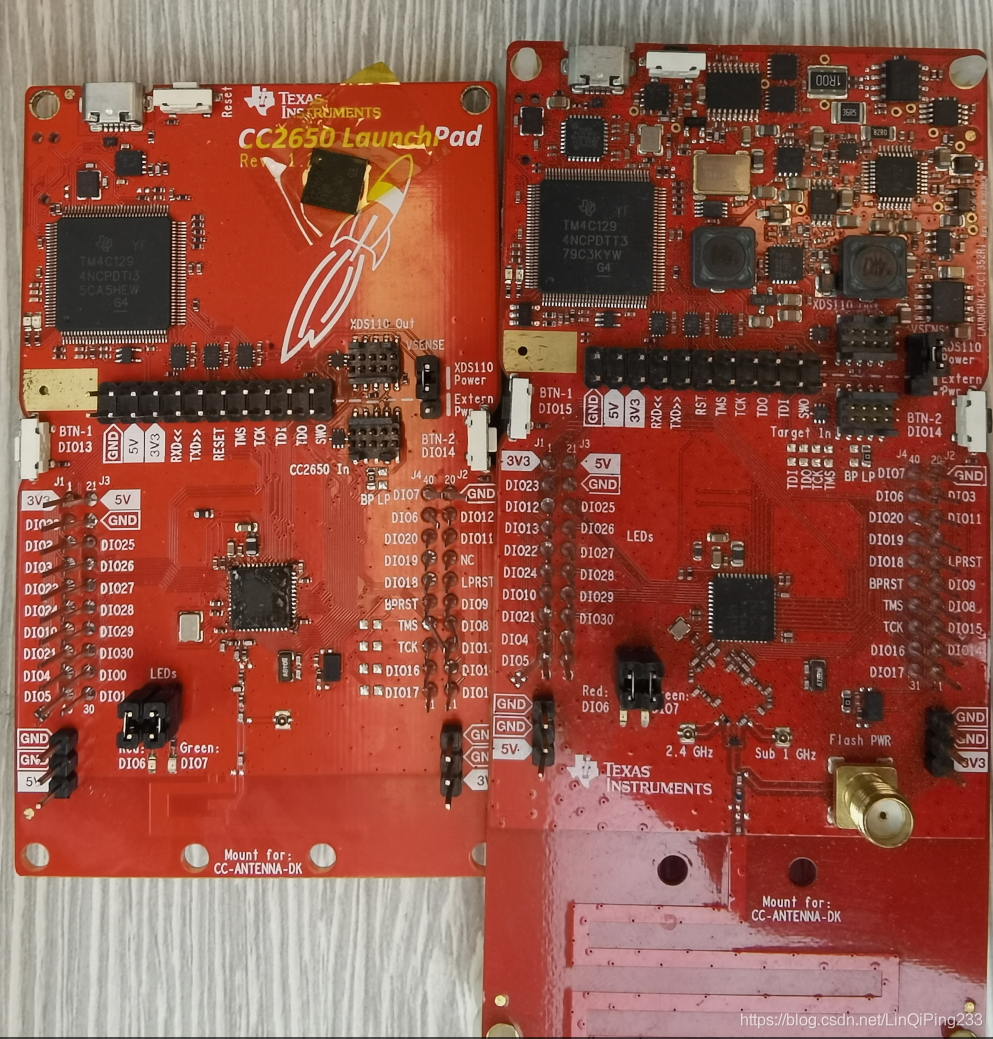

CCS中集成了一个Energy Trace的工具,实时监控launchPad的输出功耗。如下图,TI的launchPad有2种形式,左边的是简化版的,不支持Energy Trace功能,右边的才可以功耗跟踪。
不一定使用TI的芯片,也可以用于其他产品的功耗测试,只要通过launchPad供电就可以了。
开启Energy Trace
打开CCS软件,如下图,点击该图标按钮

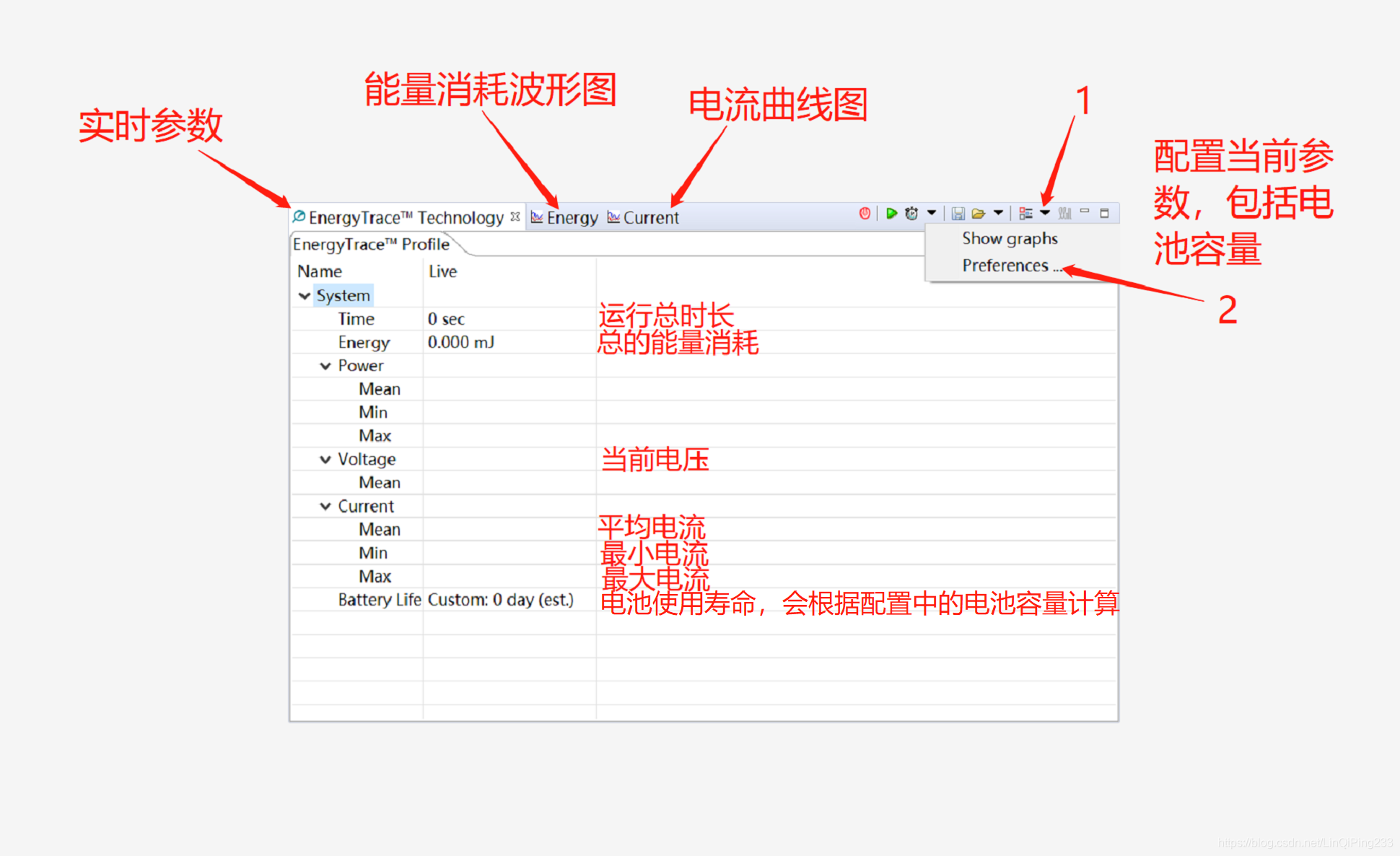

如果电脑有接了开发板,CCS会弹出一个窗口,如下图。
