实验目的

配置VLAN;

通过VLAN Trunk配置跨交换机的VLAN;

配置VTP;

查看上述配置项目的有关信息。

设备需求

本实验需要以下设备：

Cisco Catalyst 2950系列交换机2台，型号不限;

交叉线序网线1条;

1台带有超级终端程序的PC机，以及Console电缆及转接器。

拓扑结构及配置说明

图8-1 网络拓扑网

如图所示用交叉网线把C2950A的FastEthernet0/24端口和C2950B的FastEthernet0/24端口连起来。

四、实验步骤（实验问题分析、实验过程描述）

1.  在用户模式下键入en进入特权模式，在键入conf t进入配置模式

探究：

进入配置模式后，键入 int vlan1，进入Vlan1虚拟局域网的配置

此处讲IP地址设置为192.1.1.1 ，子网掩码设置为255.255.255.0，

键入no shut就是no shutdown，就是让虚拟局域网1不要关闭。

这里给出了由配置模式转向特权模式我们只需要用ctrl+z组合键就可以。

1. 在特权模式下键入vlan database进入vlan配置模式

   探究:

     进入Vlan配置模式下键入Vtp ？显示当前显示当前vtp 命令以及它的作用。

     Vtp domain  设置此局域网的名字

     Vtp password 设置此局域网的密码

     Vtp server 设置此局域网的服务器

     Vtp transparent 设置此vtp为透明模式

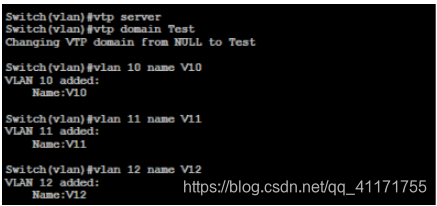

1. 在Vlan配置模式下键入vtp server



探究：

  键入vtp server 讲此交换机设置为服务器。

  键入vtp domain Test将vtp的域名配置成Test

  键入vlan  10 name V10 .....此处将虚拟局域网划分成4个局域网并命vlan10-vlan13.

  每配置一个就会显示一个Vlan 增加 以及他的名字信息

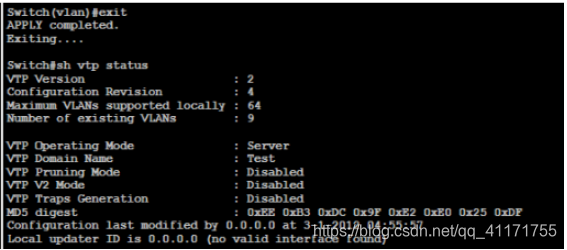

1.  在Vlan配置模式下键入exit

探究：

   键入exit,退出vlan配置模式，并显示配置生效。

   键入sh vtp status显示 vtp的配置信息。

   Vtp版本号：2

   Vtp域名：Test

   Vtp pruning mode：禁用路由修剪功能

   Vtp V2 mode：禁用vtp v2模式

   Vtp traps Generation：禁用产生vtp的陷阱信息

   MD5 digest：采用的MD5加密技术，一些加密信息

   最后修改的日期是 12年 4点55，本地更新器的ID号：0.0.0.0

查阅资料了解：

vtp2转发VTP消息不检测版本号,vtp2检测vlan和vtp参数的一致性,持令牌环交换和令牌环VLAN,vtp2支持未识别类型，长度和值。

Vtp traps Generation：MD5 digest：这两个属性极大的保证了vtp的安全性。

1.  在特权模式下键入vtp counters



   探究：

      此出发现当前的模拟器不支持此命令。

   查阅知料了解到：

       此命令用来展示vtp的统计信息，主要用于网络故障的排查



1.  在配置模式下键入int fa0/1

   探究：

   键入int fa0/1主要是配置交换机1号接口的信息。

   键入switchport mode access指令，来配置端口的模式

   键入swichport access vlan10，表示此接口只服务于10号局域网。

   其余的类似，此处不再累赘

   查阅资料得到：

交换机的端口有两种模式,分别是access和trunk.
access模式简单地说就是用来连接终端的,如电脑
trunk模式一般用作交换机间,或交换机与路由器相连接时才配置, 并加上封装

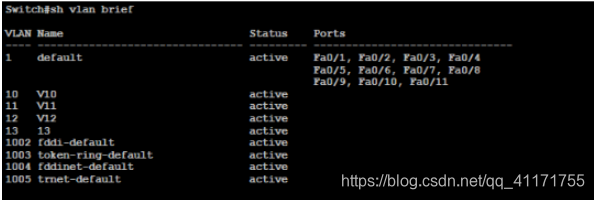

1.  在特权模式下键入sh vlan brief



  探究：

  键入sh vlan brief指令，查看此虚拟局域网的汇总信息。

  此处可以看到10到13号局域网处于活跃状态，而且刚开为其配置的接口在此处也一一显示出来了

1. 首先切换到交换机2（客户端），在配置模式下键入int vlan1

探究：

进入配置模式后，键入 int vlan1，进入Vlan1虚拟局域网的配置

此处讲IP地址设置为192.1.1.2 ，子网掩码设置为255.255.255.0，

键入no shut就是no shutdown，就是让虚拟局域网1不要关闭。

这里给出了由配置模式转向特权模式我们只需要用ctrl+z组合键就可以。

键入vlan database进入vlan的配置模式

将此局域网名设置为Test

然后键入vtp client将此交换机设置成客户机

键入exit，退出vlan配置模式。

1. 首先切换到交换机1（服务器端），在配置模式下键入int fa0/12

     说明：

     此处的12号接口正是我创建两个交换机连接时服务器端所使用的接口。

     键入 switchport mode trunk，将此端口强制使用trunk链路。

     查阅资料发现：

      switchport的设置模式有access、trunk、dynamic、desirable等。划分switchport的模式必须与对端的switchport的模式是有关联的。1)设置成access，那么你只能够起用access链路，可以接主机但无法与对端启用trunk.2)设置成trunk，强制起用trunk链路，当然，对端也必须设置成trunk/dynamic/desirable 3）设置成dynamic或者desirable网上介绍的很多。对端access的话就只能启用access链路，对端是dynamic/desirable就启用trunk。

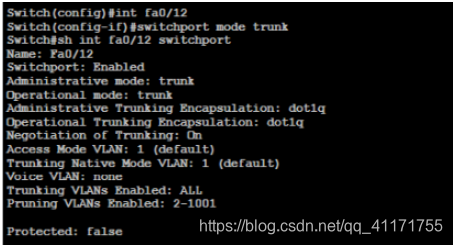

1. 首先切换到交换机2（客户机端），在配置模式下键入int fa0/12



    探究：

    此处的12号接口正是我创建两个交换机连接时客户机端所使用的接口。

    键入 switchport mode trunk，将此端口强制使用trunk链路。和服务器端启用相同的

路。

键入sh int fa0/12 switchport来展示12号接口的配置信息

Switchport：可用状态

Administrative mode：端口模式为trunk链路模式。

Operational mode :可操作的端口模式只有trunk链路模式。

Protected：false表示不受保护。

可访问的局域网默认为一号。

1.  切换到交换机2（客户机端），在配置模式下键入sh vtp status



   探究发现：

    键入exit,退出vlan配置模式，并显示配置生效。

    键入sh vtp status显示 vtp的配置信息。

    Vtp版本号：2

    Vtp域名：Test

    Vtp pruning mode：禁用路由修剪功能

    Vtp V2 mode：禁用vtp v2模式

    Vtp traps Generation：禁用产生vtp的陷阱信息

    MD5 digest：采用的MD5加密技术，一些加密信息

    最后修改的日期是 12年 4点55，本地更新器的ID号：0.0.0.0

1. 切换到交换机2（客户机端），在配置模式下键入sh vlan brief



   探究发现：

键入sh vlan brief指令，查看客户端此虚拟局域网的汇总信息。

    此处可以看到10到13号局域网处于活跃状态，而且刚开为其配置的接口在此处也一

显示出来了

表示配置成功 ！

1. 切换到交换机2（客户机端），在配置模式下键入ping 192.1.1.1

   此处是客户机端，我们ping 服务器IP，此处显示100%，表示我们已经ping成功。

   此处我们可以看到有句话Type escape sequence to abort .这句话不知啥意思。

   通过查阅资料了解到：

   Type做动词用意为输入，escape sequence是转义序列的意思，转义序列就是多个转义字符，转义字符的意思就是当你按下某些键时会触发特定的命令。 整句话的意思就是------->输入转义序列以终止。终止的实际上就是你的ping或者tracerouter程序。因为有的时候需要使用到扩展的ping或traceroute，一下ping出去1w个包，如果你想终止这个ping只需要使用转义序列就可以了。 但是Cisco的IOS并没有明确告诉你这个序列是什么。

    Sending 5, 100-byte ICMP Echos to 12.1.1.1, timeout is 2 seconds:说明服务器端在没有使用任何QOS的情况下，通信正常。TTL往返最小/大/平均时间为1/2/4ms
