主要是学习ActionBar+DrawerLayout+ActionBarDrawerToggle,很不错的教程,下面一步一步带你实现这个过程,有不足之处欢迎留言交流.

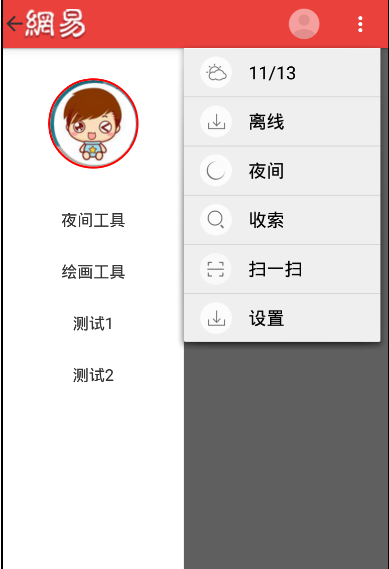

下面先来一张效果图
根据图片分析,要实现的有侧边栏DrawerLayout,ActionBar的颜色和菜单以及ActionBarDrawerToggle的动画效果.
在这之前,Theme要改成带有ActionBar的主题
android:theme="@android:style/Theme.Holo.Light"一:侧边栏-DrawerLayout
根据官方文档,DrawerLayout布局的第一个视图是activity的主视图,第二个是侧边栏视图
因此主布局可以如下这样
FrameLayout为主视图,include加载的则为左侧边栏,因此是start属性<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"android:id="@+id/mdrawlaout"android:layout_width="match_parent"android:layout_height="match_parent"><FrameLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"android:background="#ffeeeeee"><TextViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:text="这是主界面"/></FrameLayout><includeandroid:layout_width="180dp"android:layout_height="match_parent"layout="@layout/drawer_layout_left"android:layout_gravity="start"android:clickable="true"/></android.support.v4.widget.DrawerLayout>左侧边栏的实现,这里用到一个开源项目circleimageview,可以设置圆形头像,很简单的使用.
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:orientation="vertical"android:layout_height="match_parent"android:background="#ffffff"><!-- 圆形头像--><de.hdodenhof.circleimageview.CircleImageView xmlns:app="http://schemas.android.com/apk/res-auto"android:id="@+id/circleimageview"android:layout_width="90dp"android:layout_height="90dp"android:layout_marginLeft="45dp"android:layout_marginTop="30dp"android:src="@drawable/circlel_header"app:border_color="#ff0000"app:border_width="2dp" /><!-- 菜单列表--><TextView
android:id="@+id/tv_item1"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_marginTop="40dp"android:gravity="center"android:text="夜间工具"android:textSize="16sp" /><TextView
android:id="@+id/tv_item2"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_marginTop="30dp"android:gravity="center"android:text="绘画工具"android:textSize="16sp" /><TextView
android:id="@+id/tv_item3"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_marginTop="30dp"android:gravity="center"android:text="测试1"android:textSize="16sp" /><TextView
android:id="@+id/tv_item4"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_marginTop="30dp"android:gravity="center"android:text="测试2"android:textSize="16sp" /></LinearLayout>
二:ActionBar的配置
ActionBar配置主要用代码进行配置
//取得ActionBaractionBar = getActionBar();//设置不显示标题actionBar.setDisplayShowTitleEnabled(false);//设置使用logoactionBar.setDisplayUseLogoEnabled(true);//设置logoactionBar.setLogo(R.drawable.netease_top);//设置ActionBar背景Drawable background = getResources().getDrawable(R.drawable.top_bar_background);actionBar.setBackgroundDrawable(background);//设置是将应用程序图标转变成可点击图标,并添加返回按钮actionBar.setDisplayHomeAsUpEnabled(true);其中背景色主要通过xml文件进行配置
R.drawable.top_bar_background
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" ><solid android:color="@color/top_title_bar_normal_backgrond_color"/>
</shape>
top_title_bar_normal_backgrond_color
<?xml version="1.0" encoding="utf-8"?>
<resources><color name="red">#ff0000</color><color name="gray">#bbbbbb</color><color name="black">#000000</color><color name="top_title_bar_normal_backgrond_color">#EB413D</color><color name="top_title_bar_button_press_background_color">#D83C38</color></resources>这样就能显示红色的了
三:menu菜单的设置
这里主要是修改menu_main.xml这个文件来设置,解析的话,as自动生成的onCreateOptionsMenu(Menu menu)会自动解析
<menu xmlns:android="http://schemas.android.com/apk/res/android"><itemandroid:id="@+id/action_settings"android:icon="@drawable/night_biz_pc_menu_icon"android:orderInCategory="1"android:title="@string/app_name"android:showAsAction="always"/><itemandroid:id="@+id/action_btn01"android:icon="@drawable/abc_ic_menu_moreoverflow_mtrl_alpha"android:orderInCategory="2"android:title="更多"android:showAsAction="always"><menu><itemandroid:id="@+id/action_btn02"android:icon="@drawable/biz_plugin_manage_weather"android:orderInCategory="100"android:title="11/13"android:showAsAction="never"/><itemandroid:id="@+id/action_btn03"android:icon="@drawable/biz_plugin_manage_offline"android:orderInCategory="100"android:title="离线"android:showAsAction="never"/><itemandroid:id="@+id/action_btn04"android:icon="@drawable/biz_plugin_manage_theme"android:orderInCategory="100"android:title="夜间"android:showAsAction="never"/><itemandroid:id="@+id/action_btn05"android:icon="@drawable/biz_plugin_manage_search"android:orderInCategory="100"android:title="搜索"android:showAsAction="never"/><itemandroid:id="@+id/action_btn06"android:icon="@drawable/biz_plugin_manage_qrcode"android:orderInCategory="100"android:title="扫一扫"android:showAsAction="never"/><itemandroid:id="@+id/action_btn07"android:icon="@drawable/biz_plugin_manage_offline"android:orderInCategory="100"android:title="设置"android:showAsAction="never"/></menu></item></menu>四:ActionBarDrawerToggle的实现
ActionBarDrawerToggle是一个开关，用于打开/关闭DrawerLayout抽屉,ActionBarDrawerToggle 提供了一个方便的方式来配合DrawerLayout和ActionBar，以实现推荐的抽屉功能。即点击ActionBar的home按钮，即可弹出DrawerLayout抽屉。在Activity中的两个回调函数中使用它：onConfigurationChangedonOptionsItemSelected调用ActionBarDrawerToggle.syncState() 在Activity的onPostCreate()中；指示，ActionBarDrawerToggle与DrawerLayout的状态同步，并将ActionBarDrawerToggle中的drawer图标，设置为ActionBar的Home-Button的icon
//设置DrawerLayout的点击事件
mdrawlayout.setDrawerListener(new MyAPPdrawerlistener());//设置抽屉开关
mActionBarDrawerToggle = new ActionBarDrawerToggle(this,this.mdrawlayout,R.string.drawer_open,R.string.drawer_close);/*** 该方法会自动和actionBar关联, 将开关的图片显示在了action上* 如果不设置，也可以有抽屉的效果，不过是默认的图标* @param savedInstanceState*/@Overrideprotected void onPostCreate(Bundle savedInstanceState) {super.onPostCreate(savedInstanceState);mActionBarDrawerToggle.syncState();}/*** 当设备配置改变的时候* @param newConfig*/@Overridepublic void onConfigurationChanged(Configuration newConfig) {super.onConfigurationChanged(newConfig);mActionBarDrawerToggle.onConfigurationChanged(newConfig);}/*** 菜单点击事件* @param item* @return*/@Overridepublic boolean onOptionsItemSelected(MenuItem item) {// Handle action bar item clicks here. The action bar will// automatically handle clicks on the Home/Up button, so long// as you specify a parent activity in AndroidManifest.xml.int id = item.getItemId();//noinspection SimplifiableIfStatementif (id == R.id.action_settings) {return true;}//添加mActionBarDrawerToggle点击效果return mActionBarDrawerToggle.onOptionsItemSelected(item)||super.onOptionsItemSelected(item);}最后在DrawerLayout的点击事件中配置ActionBarDrawerToggle跟随抽屉来改变即可
private class MyAPPdrawerlistener implements DrawerLayout.DrawerListener{@Overridepublic void onDrawerSlide(View drawerView, float slideOffset) {mActionBarDrawerToggle.onDrawerSlide(drawerView, slideOffset);}@Overridepublic void onDrawerOpened(View drawerView) {mActionBarDrawerToggle.onDrawerOpened(drawerView);}@Overridepublic void onDrawerClosed(View drawerView) {mActionBarDrawerToggle.onDrawerClosed(drawerView);}@Overridepublic void onDrawerStateChanged(int newState) {mActionBarDrawerToggle.onDrawerStateChanged(newState);}}备注一些用到的知识:1.android:paddingLeft和android:layout_marginLeft区别：区别是android:layout_marginLef是设置整个布局离左边的距离,android:paddingLeft是设置布局里面的内容距离左边
2.android:gravity：设置的是控件自身上面的内容位置,android:layout_gravity：设置控件本身相对于父控件的显示位置
3.android:orderInCategory="1",actionbar里每个item的优先级，值越大优先级越低，actionbar地方不够就会放到overflow中
4.android studio导入github的项目的时候,直接把库复制到原代码下,然后在grade中添加作者给的引入语句即可
