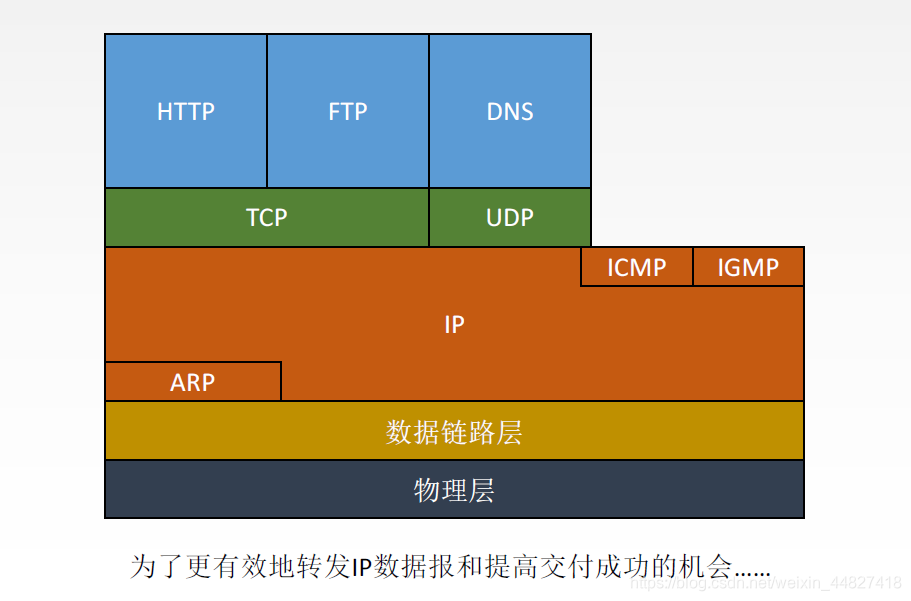

一、回顾下TCP/IP协议栈

二、ICMP(Internet Control Message Protocol)协议概述

三、ICMP协议的组成

四、ICMP差错报告报文（5种）：

1. 终点不可达：当路由器或主机不能交付数据报时就向源点发送终点不可达报文。（无法交付）
2. 原点抑制：当路由器或主机由于拥塞而丢弃数据报时，就向源点发送源点抑制报文，使源点知道应当把数据报的发送速率放慢。（拥塞丢数据）（现在已不再使用）
3. 时间超过：当路由器收到生存时间TTL=0的数据报时，除丢弃该数据报外，还要向源点发送时间超过报文。当终点在预先规定的时间内不能收到一个数据报的全部数据报片时，就把已收到的数据报片都丢弃，并向源点发送时间超过报文。（TTL=0）
4. 参数问题：当路由器或目的主机收到的数据报的首部中有的字段的值不正确时，就丢弃该数据报，并向源点发送参数问题报文。（首部字段有问题）
5. 改变路由（重定向）：路由器把改变路由报文发送给主机，让主机知道下次应将数据报发送给另外的路由器（可通过更好的路由）。（值得拥有更好的路由）

4.1 ICMP差错报告报文的数据字段:

ICMP不是高层协议，而是网际层（或称IP层）的协议。
ICMP报文被封装在IP数据报中发送

4.2 不应发送ICMP差错报文的情况:

1. 对ICMP差错报告报文不再发送ICMP差错报告报文。
2. 对第一个分片的数据报片的所有后续数据报片都不发送ICMP差错报告报文。
3. 对具有组播地址的数据报都不发送ICMP差错报告报文。
4. 对具有特殊地址（如127.0.0.0或0.0.0.0）的数据报不发送ICMP差错报告报文。

五、ICMP询问报文：

1. 回送请求和回答报文：主机或路由器向特定目的主机发出的询问，收到此报文的主机必须给源主机或路由器发送ICMP回送回答报文。测试目的站是否可达以及了解其相关状态。
2. 时间戳请求和回答报文：请某个主机或路由器回答当前的日期和时间。用来进行时钟同步和测量时间。
3. 掩码地址请求和回答报文(现在已经不再使用)
4. 路由器询问和通告报文(现在已经不再使用)

六、ICMP的应用

1. PING：测试两个主机之间的连通性，使用了ICMP回送请求和回答报文。
2. Traceroute：跟踪一个分组从源点到终点的路径，使用了ICMP时间超过差错报告报文和ICMP回送请求和回答报文。
